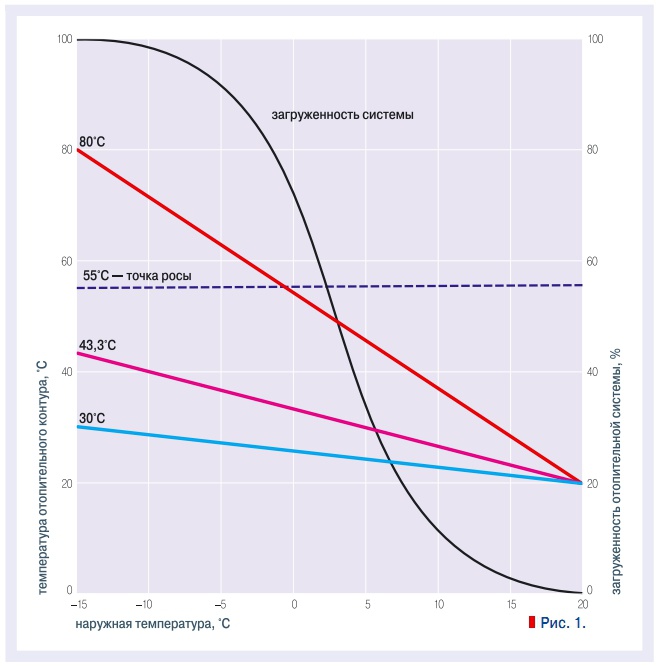

Физические основы Водяные пары, содержащиеся в дымовых газах, будучи смешанными с другими газообразными соединениями, конденсируются при температуре, отличной от 100 °C, поскольку они являются частью смеси, свойства которой зависят от состава топлива и некоторых других параметров. В среднем для продуктов сгорания метана точка росы находится в районе 55–57 °C. На рис. 1 представлен комплексный график, отражающий различные параметры работы отопительной системы. На шкале слева отложена температура подающего и обратного котельных контуров, на нижней шкале — температура наружного воздуха, на шкале справа — загруженность отопительной системы: при 100 % котел работает на полную мощность. Нахождение температурного графика котельного контура под линией, обозначающей точку росы, означает, что в этот момент происходит конденсация. Выше линии конденсация не происходит. Из представленного на рис. 1 графика видно, что, чем ниже удастся опустить температуру теплоносителя, тем чаще будет происходить конденсатообразование. Следовательно, отопительная система должна быть организована таким образом, чтобы температура обратной линии понижалась как можно сильнее. Этим требованиям удовлетворяет панельное отопление, в первую очередь «теплый пол» с подающей линией 40 °C и обратной линией 30 °C — в этом случае конденсат образовывается постоянно. Но такая возможность по разным причинам имеется не всегда: тепловой расчет показывает, что при описанном способе не будет достигаться необходимая температура в помещении; демонтировать полы для укладки труб дорого и неудобно; назначение или конструкция помещения не допускает размещения в нем «теплых полов»; конденсационный котел ставится в уже имеющуюся систему вместо обыкновенного. В этом случае следует заменить обычные радиаторы на радиаторы с большей поверхностью теплоотдачи, а температуру подающей линии снизить до 60 °C. Так или иначе, переделки системы избежать не удается. Ведь если всю систему оставить как есть (основное отопление — высокотемпературные радиаторы 80/60 °C, дополнительный источник обогрева — водяное напольное отопление 40/30 °C), конденсат в котле будет образовываться в слишком незначительном количестве, чтобы оправдать затраты на замену термоблока. Рассмотрим этот стандартный вариант с двумя независимыми отопительными контурами. Традиционно используют коллектор на два контура: прямой и смесительный (рис. 2а). Обратная вода смешивается в коллекторе и возвращается в котел, охладившись до температуры около 40–45 °C. Расчеты таковы — см. врезку 1. Внимательный читатель без труда заметит, что температура обратной линии прямого контура, как правило, превышает требуемую температуру подающей линии регулируемого контура. Так зачем же охлаждать более горячий теплоноситель из котла? Этим же вопросом задались и конструкторы не имеющей аналогов в мире насосной группы UniBlock rendeMIX от Unitherm. Запатентованная четырех-ходовая смесительно-распределительная система UniBlock R+4F rendeMIX использует теплоноситель из обратной линии радиаторного контура в качестве теплоносителя для «теплого пола» (рис. 2б). Таким образом, теплоноситель в обратной линии конденсационного котла охлаждается сильнее, чем при использовании стандартных смесителей, и в нашем примере достигает 30 °C — см. врезку 2. То есть уменьшатся не только температура, но и на 1/4 (с 3/4 до 2/4) проток в обратной линии котла. Увеличение эффективности работы конденсационного котла составляет до 5 % за счет более продолжительного отбора скрытой теплоты парообразования. При этом можно отказаться от обычной практики использования гидравлического разделителя (в насосной группе есть собственная балансировочная система), а также одного из циркуляционных насосов (для радиаторного контура), что дает дополнительное повышение эффективности на 4 %. Причем не требуется вносить какие-либо изменения в саму систему отопления. Принцип работы Насосная группа UniBlock R+4F rendeMIX имеет три входа (горячо, тепло, холодно) и один выход. Горячий теплоноситель поступает напрямую от котла, теплый — из обратной линии радиаторного контура, холодный — из обратной линии контура «теплого пола». Смесительный модуль с сервоприводом соединяет, по потребности, два из трех входов с выходом так, что происходит смешивание теплоносителя либо горячего с теплым (для повышения температуры), либо теплого с холодным (для понижения температуры). Затем смешанный теплоноситель направляется в подающую линию контура «теплого пола».В зависимости от положения смесительного вентиля с выходом A соединяются либо входы E1 и E2 в любой смесительной пропорции (рис. 3, от IV до II), либо входы E2 и E3 (рис. 3, от II до 0); соответствующий третий вход остается закрытым.Между обратными линиями контуров имеется байпасная перемычка, способствующая гидравлической балансировке системы: если в обратной линии радиаторного контура теплоносителя больше, чем необходимо для контура «теплого пола», избыточный теплый теплоноситель будет напрямую поступать в обратную линию котла; если же для подающей линии «теплого пола» требуется больше теплого теплоносителя, чем поступает из обратной линии радиаторного контура, к нему через перемычку будет дополнительно поступать холодный теплоноситель. Кроме того, контур «теплого пола» может быть совсем отключен. В этом случае теплый теплоноситель обратной линии радиаторного контура будет в полном объеме через перемычку поступать напрямую в обратный контур котла. В каком положении может находиться смеситель, и что при этом происходит в насосной группе и в системе отопления (рис. 4).В системе присутствуют три обратных клапана, не допускающих неправильного направления движения теплоносителя, и шесть термометров 0–120 °C, позволяющих всесторонне контролировать температуру на входах и выходах. Имеющийся в комплекте особый сервопривод (1,3 ВА, 5 Нм, 240°, 200 сек) может управляться любой подходящей автоматикой с трехпозиционным сигналом 230 В/50 Гц. При этом накладной датчик регулятора должен быть помещен на подающую линию контура «теплый пол».Важным преимуществом насосной группы UniBlock R+4F rendeMIX является ее компактность. Блок, объединяющий четырех-ходовую смесительно-распределительную систему, сервопривод, термометры и запорную арматуру, размещен на площади 45?45 см, а глубина насосной группы немногим более 20 см. АссортиментUniBlock R+4F rendeMIX изготавливается в двух вариантах: для настенных конденсационных котлов, имеющих встроенный циркуляционный насос (тип UniBlock R+4F rendeMIXT…) и для напольных конденсационных котлов, не имеющих встроенного циркуляционного насоса (тип UniBlock R+4F rendeMIXK…). Каждый из вариантов может поставляться в правом (для котельного контура с протоком теплоносителя слева направо, по часовой стрелке — тип UniBlock R+4F rendeMIX…R)или в левом исполнении (для котель ного контура с протоком теплоносителя справа налево, против часовой стрелки — тип UniBlock R+4F rendeMIX…L). Каждый тип имеет модификации для малой (до 50 кВт) и для средней (до 100 кВт) системы отопления, они различаются конструкцией шаровых кранов, а также заказным артикулом, кроме того, UniBlock R+4F rendeMIX для средних систем имеют индекс «s» в конце.В заключении еще раз отметим основные плюсы насосной группы UniBlock R+4F rendeMIX: ? разработана специально для конденсационных котлов; ? повышает КПД котла за счет понижения температуры обратной линии; ? имеет компактные размеры и надежную запатентованную конструкцию; ? полностью готова к работе: запорная арматура, термометры, сервопривод, теплоизоляция и крепеж на стену в комплекте; ? позволяет отказаться от гидравлического разделителя и насоса радиаторного контура; ? потери давления в трубах и смесительном вентиле очень низкие благодаря большому диаметру труб; ? управляется любой автоматикой; ? разные варианты для конкретных монтажных ситуаций. Более подробную информацию на русском языке можно найти на официальном сайте представительства компании www.unitherm.ru или на сайтах авторизованных дилеров. ?
