Оптимизация теплопередающих циркуляционных колец инженерных систем

(0) (6740)
Опубликовано в журнале СОК №2 | 2013

Многие инженерные системы в том или ином виде представляют собой замкнутые циркуляционные кольца, соединяющие между собой теплообменные устройства (теплообменники), размещенные, соответственно, у источников и потребителей теплоты. Это, например, системы теплоснабжения систем отопления.

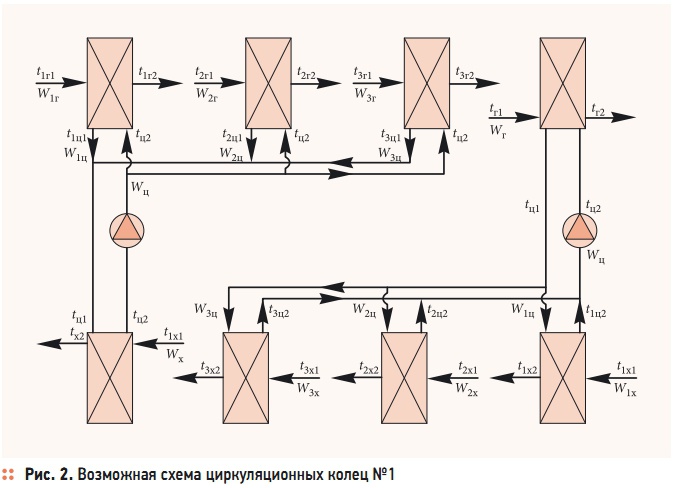

Рис. 2. Возможная схема циркуляционных колец №1

Рис. 2. Возможная схема циркуляционных колец №1

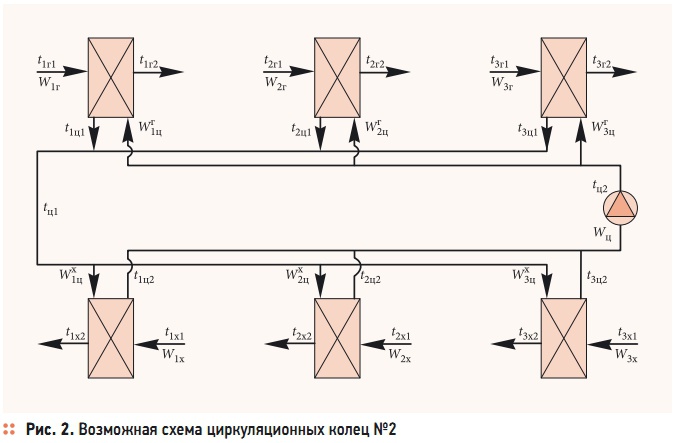

Рис. 2. Возможная схема циркуляционных колец №2

Рис. 2. Возможная схема циркуляционных колец №2

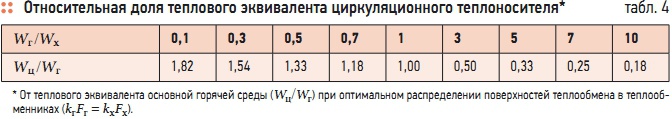

Табл. 4. Относительная доля теплового эквивалента циркуляционного теплоносителя*

Табл. 4. Относительная доля теплового эквивалента циркуляционного теплоносителя*

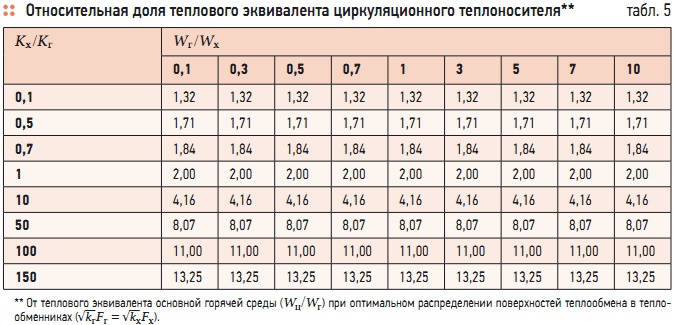

Табл. 5. Относительная доля теплового эквивалента циркуляционного теплоносителя**

Табл. 5. Относительная доля теплового эквивалента циркуляционного теплоносителя**

При использовании однородных теплоносителей коэффициенты теплообмена будут примерно одинаковы, что обусловливает потребность в каждом потоке устанавливать теплообменники с одинаковой поверхностью теплообмена. При выполнении условий (18) и (19) тепловой эквивалент циркулирующего теплоносителя может определиться:

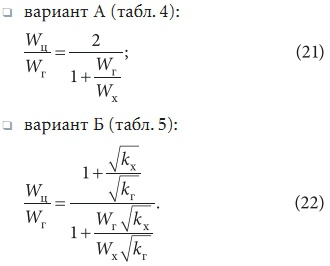

Установленные зависимости для определения тепловых эквивалентов циркулирующего теплоносителя (21), (22) при оптимальном распределении поверхностей теплообмена теплообменников в основных горячей и холодной средах позволяют соответственно упростить зависимости (13)–(17). При распределении поверхностей теплообмена по варианту А зависимости принимают вид:

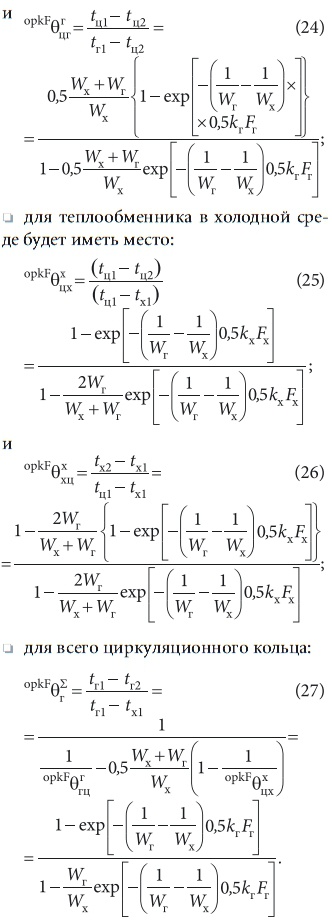

При распределении поверхностей теплообмена по варианту Б зависимости принимают вид:

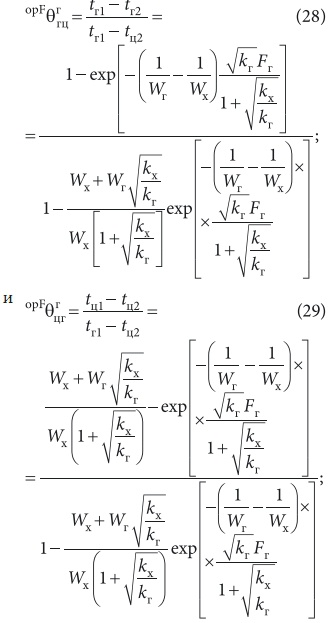

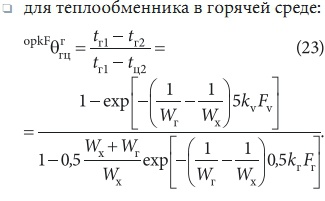

❏ для теплообменника в горячей среде:

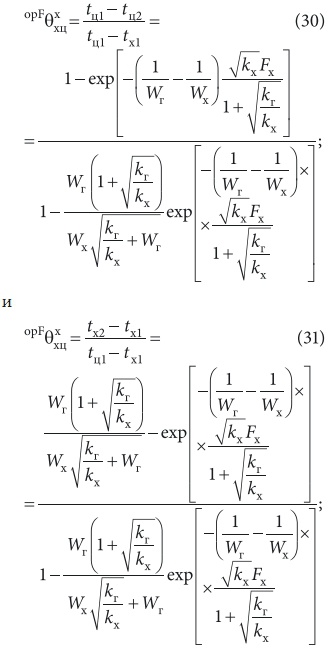

❏ для теплообменника в холодной среде будет иметь место:

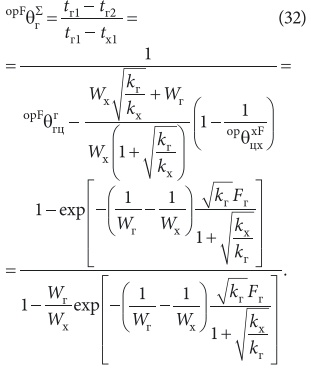

❏ для всего циркуляционного кольца:

Установленные зависимости могут с успехом использоваться при конструировании теплообменных аппаратов на основе тепловых (трубок) термосифонов, регенеративных вращающихся теплообменников, а также в теплотехническом расчете циркуляционных инженерных сетей с различным количеством разнородных источников теплоты (холода) и нелимитированного количества потребителей теплоты (холода).

При расчете указанных схем в приведенные выше зависимости необходимо подставлять усредненные температуры теплоносителей источников теплоты (холода) и потребителей теплоты (холода). Минимальную температуру циркулирующего теплоносителя надо выбирать у потребителя с наименьшей температурой. Расход циркуляционного теплоносителя следует распределять между всеми потребителями и источниками пропорционально расходам основных сред. Возможные схемы циркуляционных колец приведены на рис. 2 и 3.
