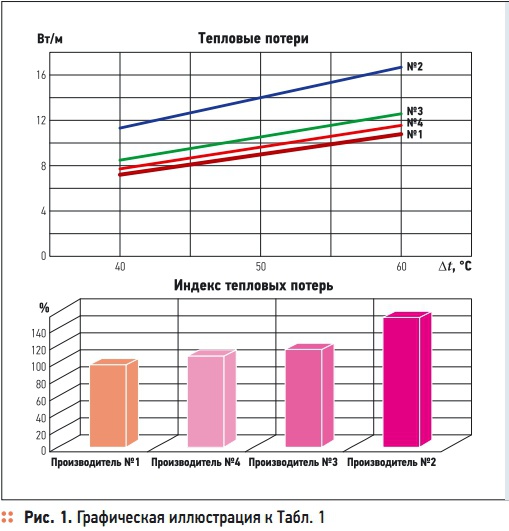

Рис. 1. Графическая иллюстрация к Табл. 1

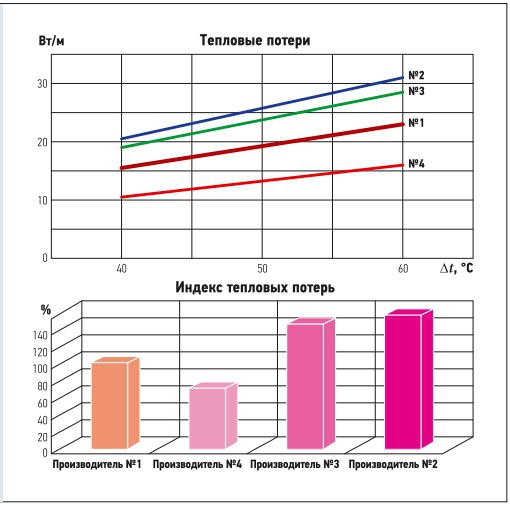

Рис. 2. Графическая иллюстрация к Табл. 2

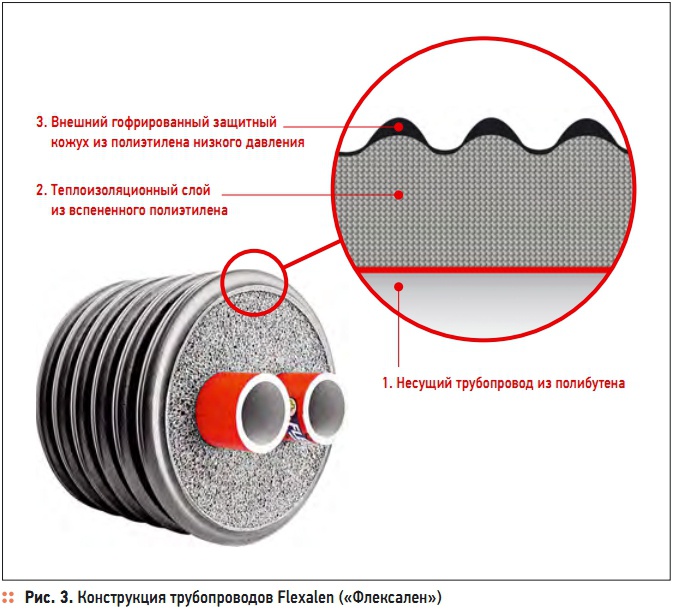

Рис. 3. Конструкция трубопроводов Flexalen («Флексален»)

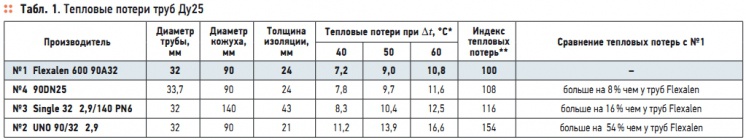

Табл. 1. Тепловые потери труб Ду25

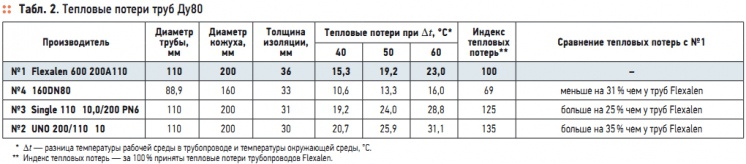

Табл. 2. Тепловые потери труб Ду80

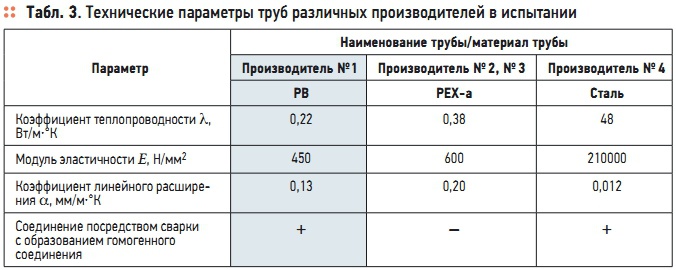

Табл. 3. Технические параметры труб различных производителей в испытании
Одной из основных тем симпозиума стало вступление в силу с 2010 г. нового европейского стандарта EN 15632, который устанавливает единый стандарт измерения энергоэффективности (теплопотерь) предварительно теплоизолированных трубопроводов. Новый стандарт EN 15632 позволяет измерить и сравнить реальные (а не расчетные) тепловые потери в гибких теплоизолированных полимерных трубопроводах различных производителей, а также тепловые потери стальных трубопроводов в ППУ-изоляции.
Компания Thermafl ex совместно c ведущей проектно-экспертной компанией LIANDON (Нидерланды) в соответствии с требованиями нового европейского стандарта EN 15632 разработала оборудование, которое позволило произвести измерения и сравнить реальные тепловые потери в гибких теплоизолированных полимерных трубопроводах различных производителей, а также сравнить теплопотери гибких полимерных трубопроводов с тепловыми потерями широко распространенных стальных труб в ППУ-изоляции, и предоставила 5 докладов, в которых содержатся сравнительные результаты тестов.
Все результаты тестов подтверждены результатами испытаний 2х ведущих европейских институтов: Институтом теплотехники Ганновера FFI (Fernwärme Forschungsinstitut Hannover) и Институтом тепловой изоляции FIW (Thermal Protection Research Institute), г. Мюнхен (Германия).Основной целью проведения этих исследований являлась проверка энергоэффективности трубопроводов различных производителей и обоснование экономической целесообразности использования тех или иных трубопроводов.
Были измерены тепловые потери теплоизолированных полимерных трубопроводов с диаметрами труб от 25 до 110 мм производства Flexalen («Флексален») — трубы из полибутена (PB) в тепловой изоляции из вспененного полиэтилена, и двух других ведущих европейских производителей труб из сшитого полиэтилена PEXa в тепловой изоляции из вспененного сшитого полиэтилена, а также стальных труб в теплоизоляции из пенополиуретана (ППУ).Для объективности проведения тестов были взяты стандартные, серийно произведенные трубы одинаковой пропускной способности.
Так как полимерные трубы различных производителей в своей производственной линейке имеют трубы с разной толщиной теплоизоляции, чтобы получить объективные и честные сравнительные данные, позволяющие оценить реальную энергоэффективность, сравнивались трубы одинакового диаметра с соответствующей толщиной теплоизоляции, произведенные не ранее марта 2010 г.
Из Рис. 1 и 2 и Табл. 1 и 2 видно, что трубопроводы Производителя № 1 Flexalen («Флексален») имеют наименьшие тепловые потери среди всех представленных труб, однако на больших диаметрах уступают по тепловым потерям стальным трубам в ППУ-изоляции. Суммируя и анализируя полученные результаты измерений из Табл. 1 и 2, можно сделать несколько следующих важных в практическом плане заключений:
1. Сравнивая полимерные трубопроводы в тепловой изоляции из вспененного полиэтилена со стальными трубопроводами в тепловой изоляции из пенополиуретана (ППУ), на небольших диаметрах трубопроводы Производителя № 1 Flexalen («Флексален») имеют наименьшие тепловые потери, а с переходом на большие диаметры наиболее энергоэффективными становятся трубы в ППУ-изоляции. Однако стальные трубопроводы подвержены коррозии и имеют срок службы более чем в три раза ниже по сравнению с трубами из полибутена (PB), используемыми в теплоизолированных трубопроводах Flexalen («Флексален»).
2. Среди полимерных труб в тепловой изоляции из вспененного полиэтилена представленные на тесты трубопроводы Flexalen («Флексален») имеют наименьшие теплопотери, т.е. наиболее энергоэффективны.
3. Наибольшие тепловые потери по результатам тестов имеют трубы Производителя № 2. Тепловые потери труб этого производителя на 35–54 % больше, чем у труб Flexalen («Флексален»).

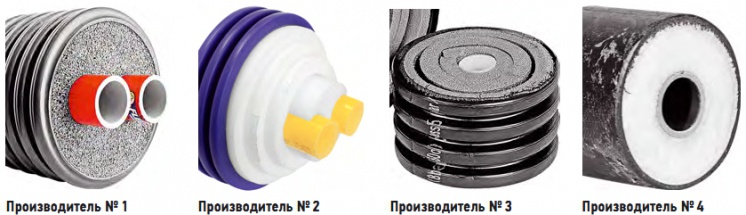

Производитель № 1
Трубопроводы Flexalen. Центральные трубопроводы из полибутена PB, однородный теплоизоляционный слой из физически вспененного (газонаполненного) полиэтилена, внешний гофрированный защитный кожух из полиэтилена низкого давления ПНД.
Производитель № 2
Центральные трубопроводы из сшитого полиэтилена PEXa, теплоизоляция неоднородная, многослойная из химически вспененного полиэтилена, внешний гофрированный защитный кожух двойной из полиэтилена низкого давления ПНД синего цвета.
Производитель № 3
Центральные трубопроводы из сшитого полиэтилена PEXa, теплоизоляция неоднородная, многослойная из химически вспененного полиэтилена, внешний гофрированный защитный кожух из полиэтилена низкого давления ПНД.
Производитель № 4
Центральные стальные трубопроводы, теплоизоляция из пенополиуретана (ППУ), внешний защитный кожух из полиэтилена низкого давления ПНД с маловыраженной гофрированностью.
Причины высокой энергоэффективности трубопроводов Flexalen
Чтобы раскрыть причины максимальной энергоэффективности трубопроводов Flexalen («Флексален»), необходимо детально рассмотреть их конструкцию (рис. 3). Предварительно теплоизолированные трубопроводы Flexalen («Флексален») состоят из:
- Несущих трубопроводов из полибутена.
- Теплоизоляционного слоя из вспененного полиэтилена.
- Внешнего гофрированного защитного кожуха из полиэтилена низкого давления.
Рассмотрим все составляющие теплоизолированной системы трубопроводов:
1. Трубы. В качестве центральных труб в системе Flexalen («Флексален») используются трубы из полибутена PB, материала по большинству показателей превосходящего широко распространенные трубы из сшитого полиэтилена PEX. Так, коэффициент теплопроводности у полибутена почти в два раза ниже, чем у труб из сшитого полиэтилена, коэффициент линейного температурного расширения также существенно ниже, а эластичность полибутена самая высокая, т.е. трубы Flexalen («Флексален») наиболее гибкие.
При всем при этом, при одинаковой рабочей температуре и толщине стенки труб из полибутена и сшитого полиэтилена, трубы из полибутена выдерживают более высокое рабочее давление. Одним из главных преимуществ полибутена по сравнению с трубами из сшитого полиэтилена является возможность использовать для соединения трубопроводов сварку с образованием высококачественного гомогенного (т.е. однородного) соединения труб и фитингов.
Другими словами, место сварки трубы и фитинга является даже более надежным, чем сама труба, т.к. в месте соединения получается самая большая толщина стенки (толщина трубы + толщина фитинга).
2. Теплоизоляция. В основе высокой энергоэффективности теплоизолированных трубопроводов Flexalen («Флексален») лежит использование теплоизоляции Thermaflex с закрытой ячеистой структурой, не подверженной воздействию влаги (влагопоглощение не превышает 1 %). В системе Flexalen («Флексален») применена уникальная запатентованная система предварительной теплоизоляции гибких полимерных трубопроводов.
Только в трубопроводах Flexalen («Флексален») трубы заключены в однородный теплоизоляционный слой из вспененного полиэтилена. В отличие от других представленных в тестах производителей, компания Thermaflex с 1976 г. специализировалась именно на производстве тепловой изоляции из вспененного полиэтилена. За столь продолжительный период времени накоплен огромный опыт в производстве теплоизоляционных материалов, а наличие собственных уникальных научно-конструкторских разработок послужило надежным фундаментом для создания максимально энергоэффективной системы.
3. Внешний кожух. Только в трубопроводах Flexalen («Флексален») внешний гофрированный кожух из полиэтилена низкого давления (HDPE) в процессе производства экструдируется непосредственно на теплоизоляцию, привариваясь к ней и обеспечивая высоконадежное соединение кожуха и теплоизоляции. Все три составляющие конструкции предварительно теплоизолированных труб Flexalen («Флексален») являются уникальными, что в совокупности и обусловило их максимальную энергоэффективность.
Результатом проведенного сравнения энергоэффективности различных трубопроводов стало заложение трубопроводов Flexalen («Флексален») в муниципальный проект реконструкции теплосетей города Пармеренд (25 тыс. домов) в Нидерландах.
Информация предоставлена Российским отделением«Thermafl ex International Holding bv»
