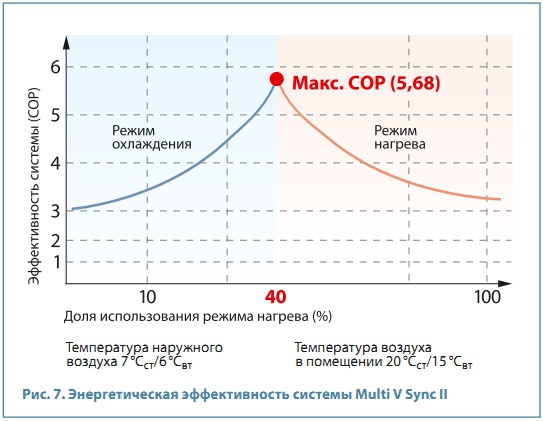

Рис. 7. Энергетическая эффективность системы Multi V Sync II

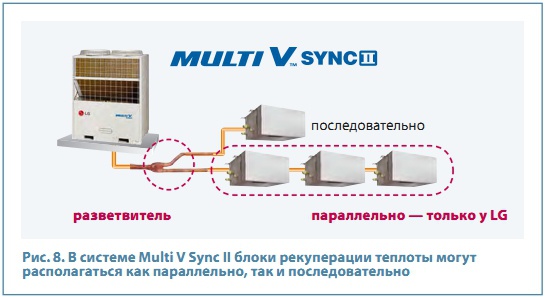

Рис. 8. В системе Multi V Sync II блоки рекуперации теплоты могут располагаться как параллельно, так и последовательно

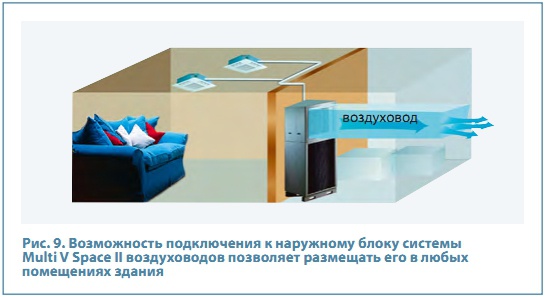

Рис. 9. Возможность подключения к наружному блоку системы Multi V Space II воздуховодов позволяет размещать его в любых помещениях здания

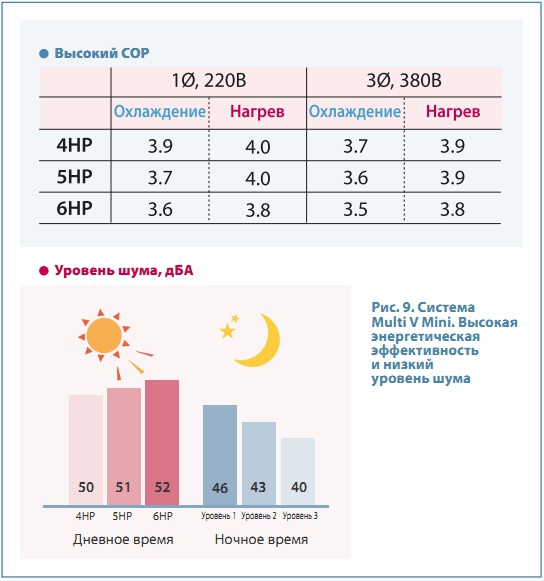

Рис. 10. Cистема Multi V Mini. Высокая энергетическая эффективность и низкий уровень шума

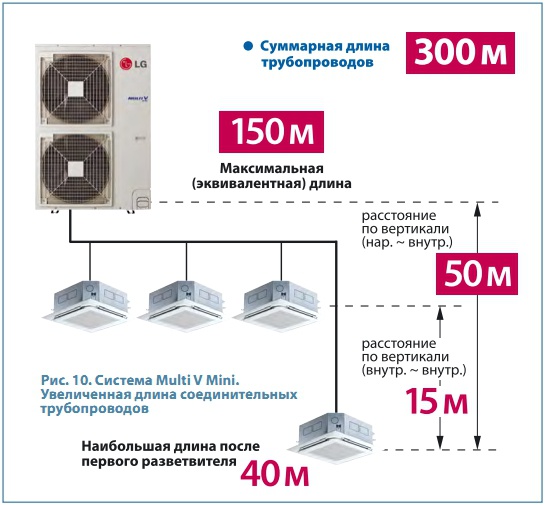

Рис. 11. Cистема Multi V Mini. Увеличенная длина соединительных трубопроводов
2. Система Multi V Sync II. Эта система может одновременно работать на охлаждение и нагрев, создавая оптимальный климат в помещениях различного назначения независимо от времени года. При этом обеспечивается наивысшая энергетическая эффективность системы, поскольку в ней теплота, отводимая от помещений, в которых требуется охлаждение, перераспределяется внутри системы и используется в помещениях, в которых требуется нагрев.
Максимальное значение коэффициента энергетической эффективности системы достигает 5,68 при условии, что 40 % внутренних блоков работает в режиме охлаждения, а 60 % — в режиме нагрева (рис. 7). Потребляемая энергия при этом может быть снижена на 30 %. При проектировании системы кондиционирования на базе Multi V Sync II снимаются ограничения по зонированию помещений здания, которые имеются при использовании аналогичных систем других производителей.
В системе производства LG Electronics к каждому блоку рекуперации (перераспределения) теплоты могут подключаться до четырех внутренних блоков, причем сами блоки рекуперации могут подключаться к наружному блоку параллельно-последовательно (рис. 8). Таким образом обеспечивается независимая работа каждого внутреннего блока, что гарантирует пользователю максимальный комфорт.
Благодаря специальному алгоритму AMC (Advanced Mode Change), разработанному инженерами компании для данной системы, оптимизируется переключение режимов работы системы кондиционирования, функционирующей в автоматическом режиме. Переключение режимов работы внутренних блоков с охлаждения на нагрев, и наоборот, происходит в течение всего трех минут, тогда как в системах других производителей переключение режимов работы занимает целых 20 минут!
3. Система Multi V Space II. Данная система является модификацией экономичной и компактной системы предыдущего поколения, предназначенной для высотных зданий и элитного жилья. Особенности и технические параметры этой системы были подробно представлены в №41–43 журнала «Мир Климата». В модифицированном варианте системы появляются те же новые функции, которыми обладает система Multi V Plus II и которые были описаны выше.
Следует заметить, что наружный блок этой системы может располагаться в технических помещениях, не только примыкающих к фасаду, но и расположенных внутри здания. Для этого имеется возможность регулировки частоты вращения вентилятора (т.е. статического давления) с помощью специальной платы управления и адаптации его к подсоединенным к наружному блоку воздуховодам (рис. 9).
Это очень удобно, например, для оснащения системами кондиционирования коттеджей, где наружный блок системы может располагаться в подвальном или чердачном помещении. В соответствии с программой правительства Москвы по обеспечению столицы гостиницами класса 3–4 звезды, разаботан и утвержден типовой проект такой гостиницы, в котором предусмотрено в качестве системы кондиционирования использовать систему Multi V Space II.
Кроме того, данная система будет поставлена на некоторые высотные здания, строительство которых широко ведется в настоящее время.
4. Система Multi V Mini. Эта система была специально разработана для кондиционирования небольших офисных или жилых помещений и даже отдельно стоящих зданий. Она характеризуется компактностью, высоким коэффициентом энергетичечской эффективности и низким уровнем шума (рис. 10). К наружному блоку могут подключаться до девяти внутренних блоков различных типов, которые могут располагаться на весьма значительном удалении как от наружного блока, так и друг от друга (рис. 11).
Более подробную техническую и практическую информацию об особенностях работы и применения всех перечисленных типах мультизональных систем кондиционирования, включая внутренние блоки и устройства централизованного управления, можно получить в Московской Академии Кондиционирования компании LG Electronics.
