На сегодняшний день многие потребители в качестве основного источника тепло- и водоснабжения выбирают газовые теплогенераторы (котлы). Есть несколько видов монтажа газового оборудования:

1. В систему отопления монтируется один теплогенератор.

2. В систему отопления монтируется несколько теплогенераторов.

Рассмотрим вариант монтажа в систему нескольких теплогенераторов для компенсации тепловых потерь. Есть несколько видов системы управления при таком исполнении: параллельное включение каждого котла, когда каждый из котлов работает отдельно друг от друга, но на одну систему (отопление, горячее водоснабжение, вентиляция и др.); и второе, каскадное включение котлов, когда оборудование смонтировано и подключено в одной общей системе тепломеханического и электрического подключения.

При этом каскад объединяется единой системой управления.

Итак, что же такое каскад? Каскад — это один из самых эффективных способов повышения предельной мощности или увеличения минимальной мощности одного аппарата, но об этом чуть позже, а пока для примера давайте рассмотрим работу индивидуального теплового пункта.

Как показывает практика, на максимальную тепловую нагрузку оборудование работает от трёх до пяти месяцев в году с номинальной тепловой нагрузкой от 60 до 100 %, оставшееся же время оборудование работает на пониженной мощности (от 40 до 60 %). Возьмём за основу межотопительный период с марта по сентябрь и площадь отапливаемого помещения 1000 м2 или же нагрев воды в системе горячего водоснабжения. По усреднённым расчётам, 1 м3 сжигаемого газа обеспечивает примерно 10 кВт мощности котла. Значит, если у вас в качестве отопительного прибора используется один котёл мощностью 100 кВт, то его минимальная нагрузка составит 50 кВт, что равняется среднему расходу 5 м3 газа в час. Если же у вас в системе подключён каскад из трёх котлов с мощностью 36 кВт каждый, то, как показывает практика, включаться будет один из теплогенераторов с минимальной нагрузкой 10,6 кВт, что равняется среднему расходу газа 1,6 м3 в час. Как следствие, при работе в системе одного газового теплогенератора с такой минимальной нагрузкой в межотопительный период его расход газа составит практически в три раза больше по сравнению с каскадным включением котлов, а это увеличение финансовых затрат.

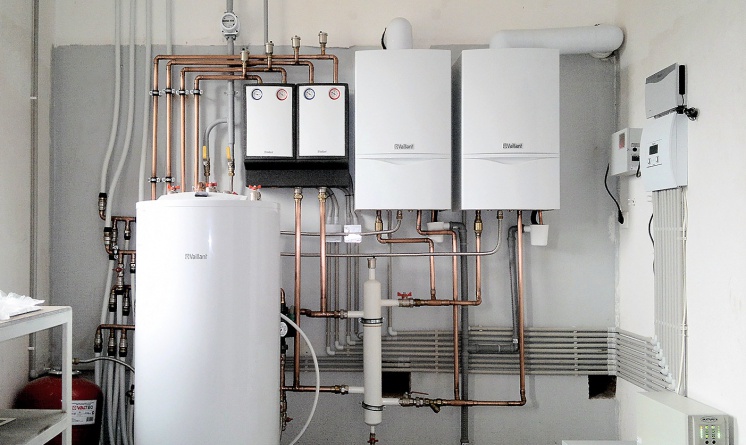

Каскадный монтаж отопительных котлов . 11/2015. Фото 1

Типовые схемы монтажа газогорелочного оборудования (каскад) таковы.

Первый — это простой каскад. Данная схема включает в себя газовое оборудование с одноступенчатыми или двухступенчатыми горелками. При монтаже такой схемы оборудование работает по следующему принципу: сначала включается первая ступень горелки с номинальной мощностью 70 % (от суммарной мощности котла), а если данной мощности недостаточно для компенсации тепловых потерь, то в работу подключается вторая ступень с мощностью 100 %.

Второй — это модулируемый. Данная схема монтажа является более экономичной. Она объединяет в себя оборудование с модулированными горелками. Имеется возможность в плавном режиме изменять объём подачи топлива и способность регулировать теплопроизводительность в достаточно широком диапазоне. То есть оборудование включается с минимальной тепловой нагрузкой 40 % и при необходимости плавно увеличивает её до мощности в 100 % с шагом в 1 %.

Основные преимущества каскадной системы с двумя и более газовыми котлами перед обычными системами, в которых в качестве отопительного оборудования используется лишь один газовый котёл, таковы.

Во-первых, управление работой газового оборудования должно осуществляться при помощи блока каскадного управления или же другой автоматикой. Многоступенчатый контроллер для системы простого каскада с помощью пропорционально-интегрально-дифференциального регулирования (ПИД) постоянно измеряет температуру подающегося в систему теплоносителя, сравнивает её с расчётным значением и определяет, какую горелку следует включить, а какую выключить.

Один из котлов каскада выполняет роль «ведущего» и включается в первую очередь, остальные, «ведомые», подключаются по мере необходимости. Автоматика управления позволяет передавать роль «ведущего» от одного котла к другому, а также осуществлять очерёдность включения «ведомых». Также автоматика осуществляет очерёдность включения оборудования, что гарантирует одинаковое количество часов наработки газогорелочного устройства. Как правило, автоматика системы управления поставляется в комплекте с датчиком уличной температуры, что даёт возможность управлять модуляцией газогорелочного устройства (мощность и температура подающей линии) в зависимости от температуры окружающей среды. Например, при температуре наружного воздуха 0 °С температура теплоносителя в подающей линии составит 50 °С. При температуре на улице -10 °С теплоноситель будет подаваться в подающую линию уже с температурой 60 °С и т.д. Чем ниже температура окружающей среды, тем выше температура теплоносителя. Автоматика осуществит включение необходимого количества котлов в зависимости от потребной мощности.

Во-вторых, это экономия газа и, как следствие, сохранение финансовых средств, которые можно направить на реконструкцию своего объекта. Способность котлов с модулируемыми горелками снижать расход топлива часто называют коэффициентом рабочего регулирования горелки (отношение максимальной тепловой мощности котла к минимальной). Как же это можно реализовать? Всё очень просто, система сама сделает это за вас.

Приведём пример — при работе оборудования на мощности свыше 70 % начинается повышенный расход газа. У вас есть два котла с мощностью 24 кВт каждый. Сначала включается первый котёл с номинальной нагрузкой 9,4 кВт и постепенно увеличивает её до мощности 100 %. Если же одного котла не хватает, то включается второй котёл, например, на мощность 40 %. Итого общая нагрузка обоих котлов составит 32 кВт. Второй вариант — включается первый котёл также номинальной нагрузкой 9,4 кВт и постепенно увеличивает до мощности 70 %. Если же данной мощности не хватает, то в работу включается второй котёл на мощности тоже 70 %, а общая нагрузка также составит 32 кВт. При работе газового оборудования во втором варианте экономия газа составит от 15 до 30 %.

Каскадный монтаж отопительных котлов . 11/2015. Фото 2

В-третьих, это простота транспортировки и монтажа оборудования. Несколько настенных котлов установить или смонтировать куда проще, чем один мощный котёл. Достаточно небольшие габариты и вес настенных котлов обусловливают преимущество установки их в каскад при монтаже крышных котельных, в подвальных или полуподвальных помещениях. В частности, при монтаже таких котельных не требуются дополнительные затраты на специальную технику для подъёма или транспортировки мощного габаритного котла.

В-четвёртых, это резерв. Если по какой-либо причине один из котлов выйдет из строя, например, при аварии теплогенератора, то вся система будет продолжать работу на пониженной или средней мощности. Если же в системе работает один котёл, и он «выйдет в ошибку», то перестанет работать вся система отопления, а в каскаде каждый котёл является автономным, и в случае возникновения аварийной ситуации отключится только неисправный агрегат.

В-пятых, это условия размещения. Каскад из настенных теплогенераторов разрешается монтировать и осуществлять его эксплуатацию в пристроенных, встроенных, отдельно стоящих, крышных котельных и др.

На практике есть немало примеров, когда при реконструкции объекта, расширении и добавлении дополнительных тепловых потребителей приходилось модернизировать и саму котельную (менять действующее газовое оборудование на более мощное), что приводило к большим финансовым потерям, а с вариантом каскадного управления можно при необходимости просто добавить в существующую систему один или несколько котлов.

Есть несколько вариантов размещения газового оборудования: монтаж оборудования на стене, на специализированных стойках (креплениях) в ряд или же размещение газогорелочного оборудования «спина к спине».

Итак, каскадные котельные применяются практически во всех областях, но наиболее они востребованы в системах автономного теплоснабжения одного или нескольких объектов. При монтаже каскадного управления потенциальным заказчикам и потребителям нет необходимости строить теплотрассу от централизованной системы отопления, которая, безусловно, имеет существенные тепловые потери, особенно при функции ГВС.

Наиболее выгодным решением каскадного регулирования является установка данного оборудования в частных домах, ресторанах, гостиницах, магазинах различной площадью и т.д. Если заказчик умеет считать свои деньги, хочет быть уверен в безопасности, экономичности, надёжности и качестве своего оборудования, то он выберет котельную, состоящую из каскада котлов.

Каскадный монтаж отопительных котлов . 11/2015. Фото 3
