В статье рассмотрены два вида централизованных систем теплоснабжении. Первый вид — «традиционная закрытая зависимая схема теплоснабжения с горячим водоснабжением зданий от ЦТП» (схема теплоснабжения представлена на рис. 1 [1]), второй вид — «модернизированная закрытая зависимая схема теплоснабжения с горячим водоснабжением зданий от ИТП» (схема представлена на рис. 2 [1]).

К вопросу о повышении эффективности закрытой системы теплоснабжения. 1/2020. Фото 2

В статье речь идёт о трёх потребителях тепловой энергии: отопление Qтp, вентиляция Qвp, и горячее водоснабжение QГВСp , хотя в формуле (1) отсутствует расход воды на горячее водоснабжение, соответствующий QГВСp.

На схемах не представлены системы вентиляции, кондиционирования. Кроме того, не указаны и трубы циркуляции горячей воды от ЦТП до зданий, а присоединение системы отопления зданий представлено по элеваторной схеме с присоединением к магистральной теплосети с высокотемпературной подающей водой. В жилых районах здания по отоплению и горячему водоснабжению обычно присоединяются к ЦТП (центральному тепловому пункту) по независимой схеме, то есть с использованием водоводяных подогревателей.

В рассматриваемой статье представлена формула (2), по которой рекомендуется определять расход горячей воды. В горячем водоснабжении определяющим всё же является не тепловая нагрузка, а расход воды. Поэтому правильнее расход горячей воды определять по формулам [2] в зависимости от количества и типа санитарно-технических приборов, потребляющих горячую воду, от коэффициента одновременного потребления горячей воды санитарно-техническими приборами, а также от наличия или отсутствия баковаккумуляторов у потребителей и от схемы присоединения (одноили двухступенчатой) водоподогревателей горячего водоснабжения [3].

Следует отметить, что о целесообразности предварительного подогрева холодной воды до +15°C в холодный период года (когда её температура в системе водоснабжения снижается до +3…+5°C) было высказано в статьях [4, 5].

Дело в том, что при низкой температуре холодной воды в системе внутреннего водопровода начинается конденсация водяных паров внутреннего воздуха на поверхности труб. Это приводит к коррозии труб, повышенной сырости в местах прокладки труб.

При совместной прокладке труб с холодной и горячей водой внутри зданий происходит снижение температуры горячей воды, особенно в ночной период, что приводит к увеличению расхода горячей воды и загрязнению инфекционными возбудителями вирусного и бактериального происхождения, которые могут размножаться при температуре ниже +60°C, в их числе Legionella Pneumophila.

СанПиН 2.1.4.2496–09 [6] устанавливает минимальную температуру горячей воды, которая в местах водоразбора независимо от применяемой системы теплоснабжения должна быть не ниже +60°C (раньше принималась не менее +50°C). Им определена и её максимально возможная температура — не выше +75°C. Этого можно избежать в случае прокладки труб холодной воды в теплоизоляции или предварительного нагревания холодной воды до температуры выше температуры конденсации водяных паров в ИТП.

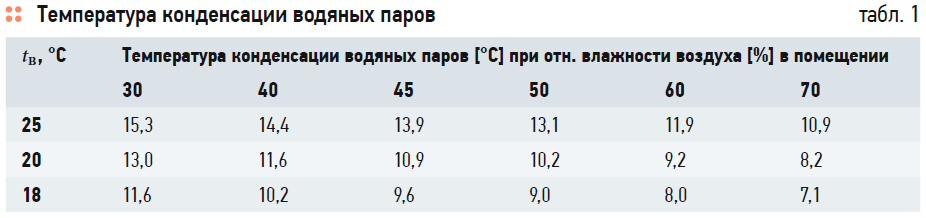

Значения температуры конденсации водяных паров tвп, в зависимости от температуры tв и относительной влажности воздуха в помещении, представлены в табл. 1. Оптимальная относительная влажность воздуха в обслуживаемой зоне помещений жилых зданий и общежитий, общественных, административных зданий и детских дошкольных сооружений в пределах 30–45%, допустимая — не более 60%, не нормируется — в ванной, совмещённом санузле, кухне [7].
