Проект газоснабжения для частного дома обязателен — без него газораспределительная организация не подключит котёл. Тепломеханическая часть котельной — обвязка котлов, гидравлическая схема, контуры отопления и ГВС, автоматика — проектируется далеко не всегда: Градостроительный кодекс РФ (ч. 3 ст. 48) не требует подготовки проектной документации для объектов индивидуального жилищного строительства. Эту часть обычно определяет монтажная организация, подбирая котлы, насосы, арматуру и автоматику по каталогам разных производителей. От её квалификации зависит, будут ли правильно увязаны контуры с разными температурными режимами, подобраны насосы и расширительные баки, настроено погодозависимое регулирование.
Европейские производители отопительной техники давно предлагают альтернативу — системные пакеты. Так, в пакетном прайс-листе Viessmann котёл с автоматикой поставляется вместе с гидравлическими компонентами: в зависимости от комплектации это распределитель отопительных контуров с насосом или гидравлическая стрелка со смесителем, предохранительная арматура, расширительный бак. Пакет имеет единый артикул и стоит дешевле, чем те же позиции при раздельной покупке, а совместимость компонентов обеспечивает производитель.
Российский производитель ZOTA пошёл дальше комплектации: вместе с проектной компанией Galf Design он предлагает не только набор оборудования, но и рабочую документацию на котельную, по которой этот набор подобран.

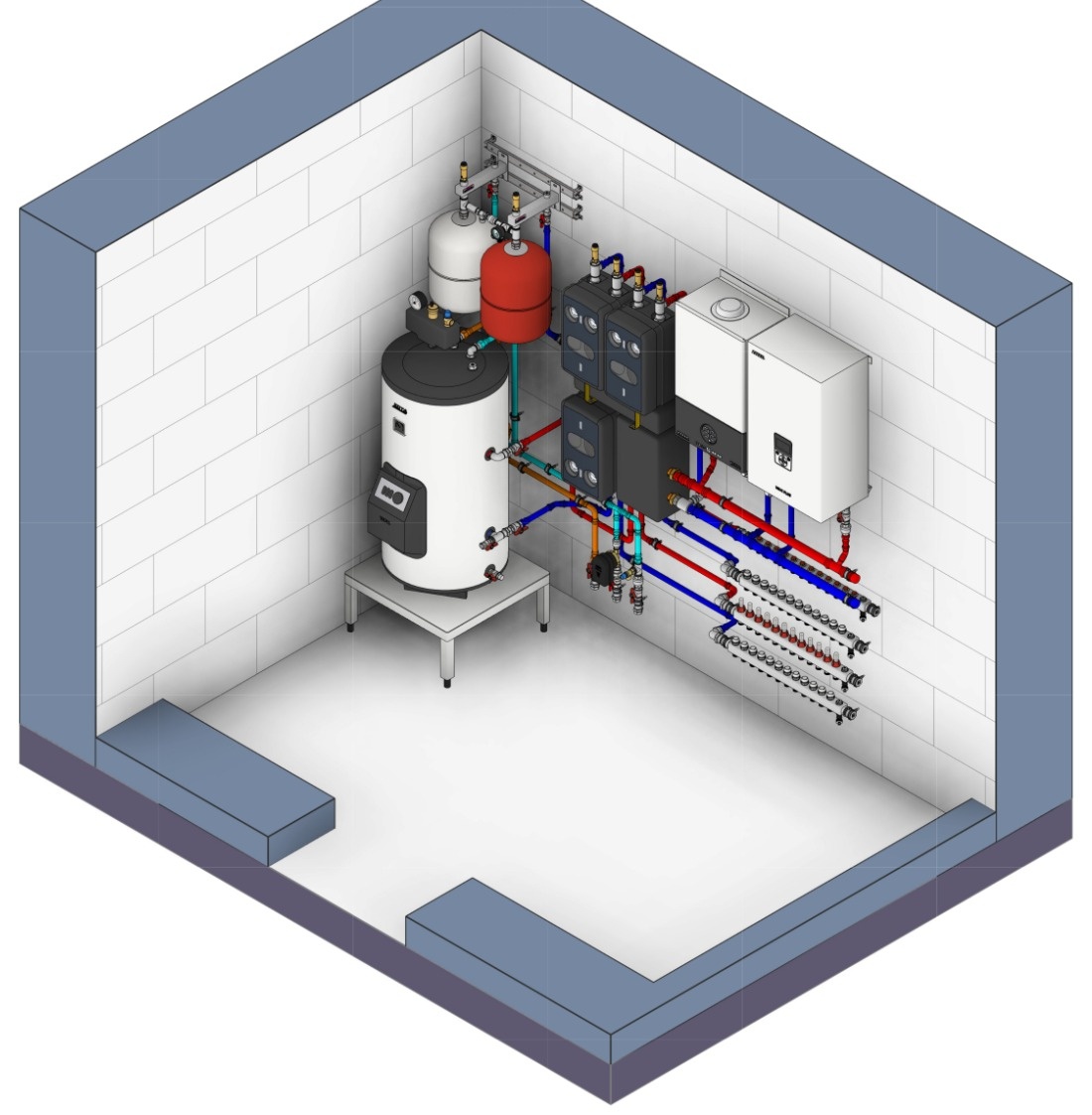

Компания опубликовала рабочую документацию индивидуальной котельной частного дома, разработанную петербургской проектной компанией Galf Design. Проект выполнен для объекта в Ленинградской области в разделе ТМ (тепломеханические решения). Комплект из 22 листов включает общие указания, принципиальную схему, план компоновки, узлы обвязки, визуализации и спецификации оборудования, трубопроводов и арматуры. Документация доступна для бесплатного скачивания на сайте zota.ru.
Источники тепла
Основное топливо — природный газ. В котельной два теплогенератора: настенный одноконтурный газовый котёл ZOTA Zuma 14S мощностью 14 кВт и электрический котёл ZOTA серии MK-X мощностью 15 кВт. Горячую воду готовит напольный водонагреватель ZOTA Tuna 150 объёмом 150 л комбинированного нагрева: в нём есть теплообменник для нагрева от котла и блок ТЭН мощностью 5 кВт. Система ГВС закрытая, с рециркуляцией; циркуляцию обеспечивает насос ZOTA RING 15-1,5B.
Гидравлическая схема

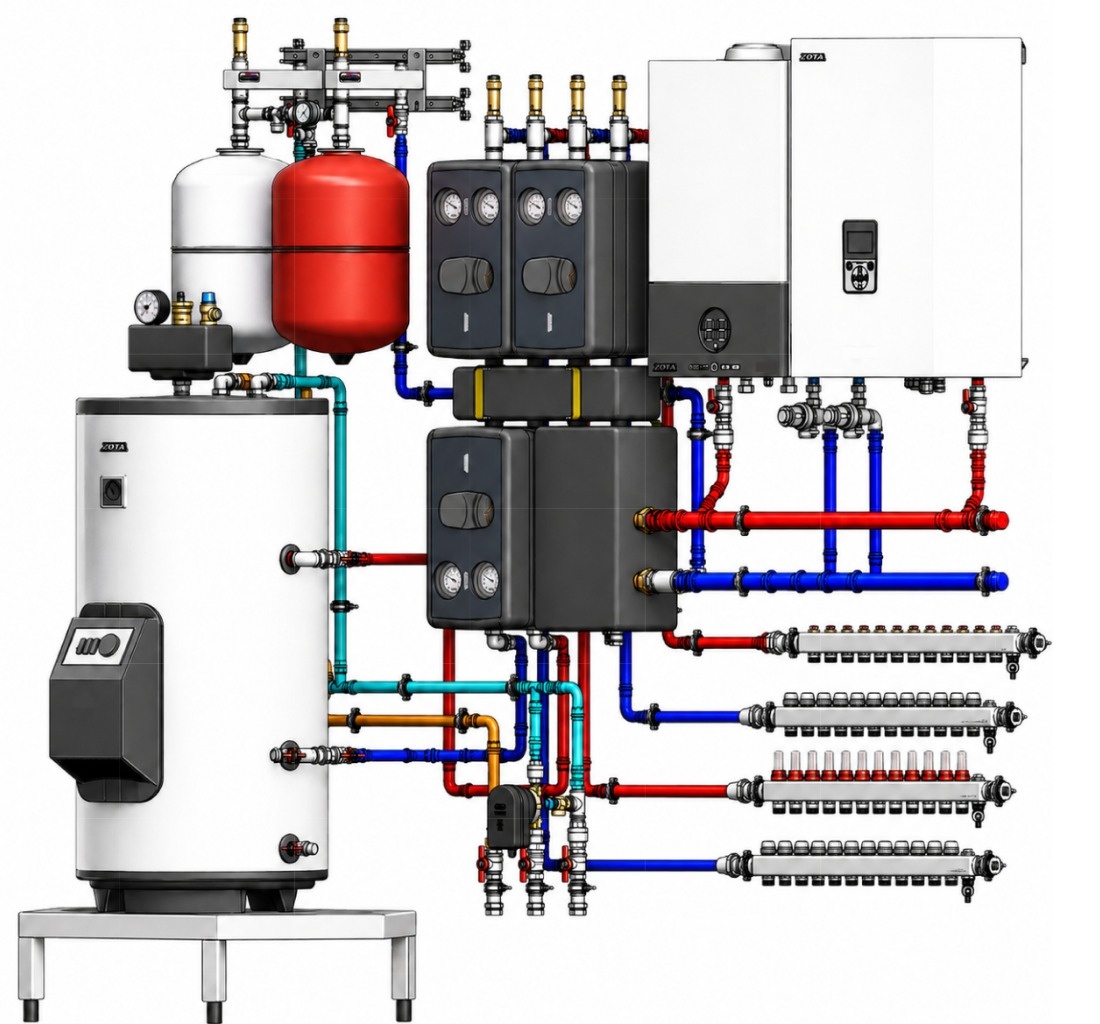

Котловой контур отделён от потребителей гидравлической стрелкой ZOTA, рассчитанной на мощность до 70 кВт. От распределительного коллектора ZOTA 1½″ на четыре отвода питаются три контура через группы быстрого монтажа: радиаторное отопление и нагрев водонагревателя — через группы с прямым контуром, тёплый пол — через группу с трёхходовым смесительным клапаном. Обвязка выполнена из труб нержавеющей стали диаметром 22×1,2 и 35×1,5 мм на пресс-фитингах. Перед котлами установлены магнитные фильтры ZOTA Yoga 3/4″, на контурах отопления и ГВС — мембранные расширительные баки.
Автоматика
Котельная рассчитана на работу в автоматическом режиме без постоянного обслуживающего персонала. Температура теплоносителя регулируется по погоде: датчик наружного воздуха устанавливают на северной стене здания на расстоянии не более 20 м от котла.
Табл. 1. Основное оборудование котельной
| Позиция | Модель | Параметры |
|---|---|---|
| Газовый котёл | ZOTA Zuma 14S | 14 кВт, настенный, одноконтурный |
| Электрический котёл | ZOTA MK-X 15 | 15 кВт |
| Водонагреватель | ZOTA Tuna 150 | 150 л, теплообменник и ТЭН 5 кВт |
| Гидравлическая стрелка | ZOTA 1½″×1″ | до 70 кВт |
| Насосные группы | ZOTA 1″ | 2 прямых контура, 1 со смесителем |
| Рециркуляция ГВС | ZOTA RING 15-1,5B | 28 Вт |
По данным спецификации проекта и каталога ZOTA.
Заказ комплектом
Оборудование и материалы по спецификации собраны в готовую корзину фирменного интернет-магазина dk-zota.ru — 62 позиции, около 442 тыс. руб. по ценам на 20 октября 2026 года. Циркуляционные насосы для групп быстрого монтажа в комплект не входят: группы поставляются без насосов, их подбирают отдельно. По информации ZOTA, это первый проект совместной работы с Galf Design; в дальнейшем компании планируют подготовить проекты котельных для разных климатических условий.
