При проектировании вентиляционной системы для каждой установки задается требуемый расход воздуха. В процессе эксплуатации фактическое сопротивление сети может изменяться: загрязняются фильтры, меняется положение регулирующих устройств, возникают отклонения между расчетными и фактическими параметрами сети.
При постоянной скорости вентилятора изменение сопротивления влияет на его рабочую точку, поэтому фактический расход воздуха может отличаться от заданного.
Для ПВУ «Катунь» НЕВАТОМ реализовал CAV-функцию (Constant Air Volume), которая позволяет автоматически корректировать производительность вентилятора при изменении сопротивления сети и поддерживать заданный расход воздуха в пределах рабочего диапазона установки.
Как работает CAV-функция

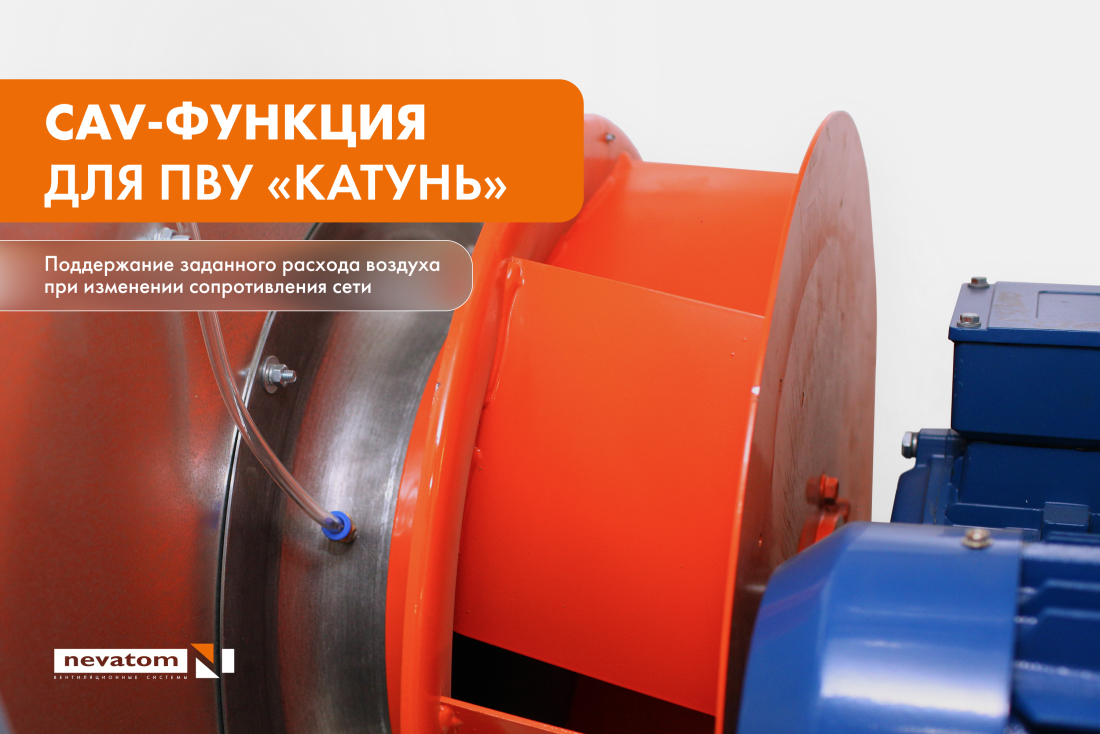

Для контроля расхода воздуха в секции вентилятора устанавливается преобразователь давления. Он подключается к конфузору и участку до вентилятора и передает сигнал в систему управления.
На производстве в щите управления НЕВАТОМ задается поправочный коэффициент K-factor. Контроллер использует данные преобразователя давления для определения текущего режима работы и корректирует производительность вентилятора, если изменяется сопротивление сети.
Таким образом, автоматика поддерживает не заданную скорость вращения вентилятора, а требуемый расход воздуха.
CAV-функция применяется для приточного и вытяжного вентиляторов ПВУ «Катунь». Если в секции установлены два вентилятора, работающих параллельно, используется один преобразователь давления с соответствующим поправочным коэффициентом в контроллере.
Что это меняет при монтаже
Преобразователь давления устанавливается, подключается и настраивается на производстве. Электрическое подключение выводится на распределительную коробку, расположенную снаружи установки.
Поэтому на объекте не требуется отдельно устанавливать преобразователь давления, прокладывать импульсные трубки и выполнять его первичную настройку.
После монтажа задается требуемый расход воздуха, а автоматика корректирует работу вентилятора при изменении сопротивления сети в пределах рабочего диапазона установки.
Это переносит часть операций по монтажу и настройке измерительной системы с объекта на производство и сокращает объем работ непосредственно при монтаже установки.
Контроль воздушного потока
Тот же преобразователь давления используется не только для работы CAV-функции, но и для контроля наличия воздушного потока.
Для ПВУ с электрическим нагревателем этот сигнал используется в алгоритме управления и защиты нагревателя.
Таким образом, один измерительный элемент участвует сразу в нескольких алгоритмах управления установкой.
Условия применения
CAV доступна как базовое решение для ПВУ «Катунь». Функция доступна только при использовании щитов управления НЕВАТОМ.
CAV не применяется для:
- ПВУ «Катунь» с EC-вентиляторами
- Установок линейки Salair
- Канальных систем
CAV-функция позволяет поддерживать заданный расход воздуха при изменении сопротивления сети в пределах рабочего диапазона ПВУ «Катунь», а предварительная установка и настройка преобразователя давления на производстве сокращает объем работ на объекте.
