При эксплуатации вентиляционной системы оператору необходимо контролировать параметры оборудования, изменять настройки, отслеживать аварии и управлять режимами работы. Для панелей оператора EKF PRO-Screen, Elhart, ONI и аналогов, используемых со стандартными щитами управления, НЕВАТОМ разработал готовое программное обеспечение.
ПО объединяет основные функции контроля и управления в едином интерфейсе. Оно предварительно конфигурируется и тестируется на производстве, поэтому для стандартной конфигурации щита не требуется разрабатывать программное обеспечение под каждый заказ.
Управляйте вентиляцией в едином интерфейсе

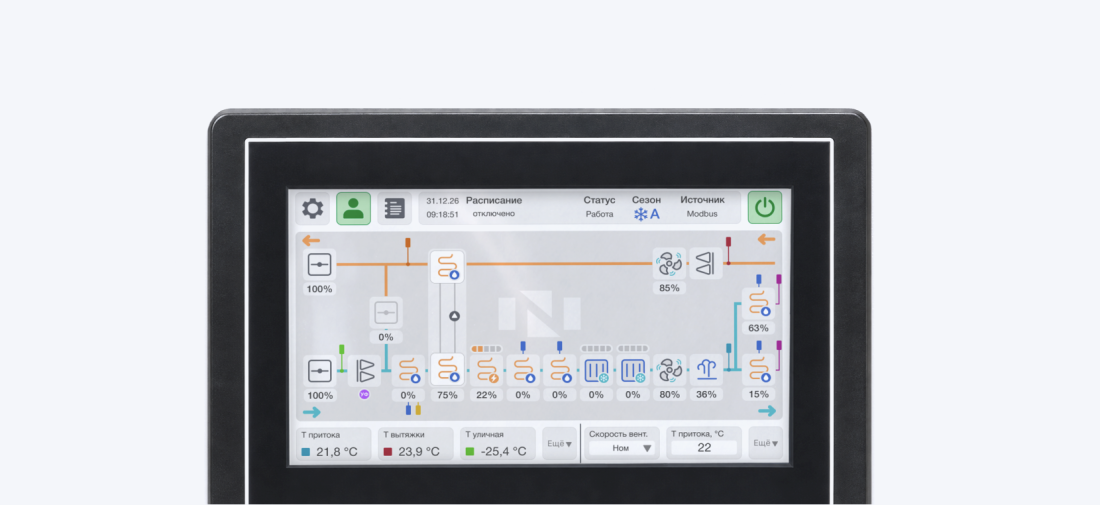

На панели отображаются состояние оборудования, основные параметры системы и показания подключённых датчиков. Оператор может включать и отключать вентиляционную систему, выбирать режим работы, изменять уставки, настраивать недельное расписание и контролировать работу оборудования.
В зависимости от комплектации установки на панели могут отображаться температура, давление, влажность, расход воздуха и другие параметры. Также предусмотрена настройка параметров погодозависимого графика работы жидкостного теплообменника.
Для стандартных щитов сохраняется единая логика интерфейса. Это позволяет работать с привычной структурой управления при переходе между объектами с разными конфигурациями стандартных щитов.
Быстрее находите причины неисправностей
При возникновении аварии информация выводится на панель и сохраняется в журнале. Оператор видит активные аварии и может обратиться к архивным записям, чтобы проверить предыдущие события и отследить повторяющиеся неисправности.
Благодаря отображению аварийных сигналов оператор может в реальном времени отслеживать состояние системы и своевременно узнавать о неисправностях оборудования.
Разграничивайте доступ к функциям
В ПО предусмотрены две роли — «Пользователь» и «Администратор».
Пользователю доступны функции для эксплуатации системы: просмотр состояния оборудования, включение и отключение установки, изменение уставок, выбор режима работы, настройка расписания и просмотр журнала аварий.
Администратору дополнительно доступны настройки системы и панели оператора, а также очистка журнала аварий.
Контролируйте систему удаленно
Панель поддерживает удаленный доступ по VNC. При соответствующей настройке сети можно получить доступ к интерфейсу панели оператора с компьютера или смартфона для удалённого контроля вентиляционной системы.
Подключение панели к интернету по умолчанию не предусмотрено. Для удалённого доступа необходимо организовать соответствующую сетевую инфраструктуру. Для подключения можно использовать RealVNC.
Подключайте без лишних операций
Панель оснащена съёмными клеммными колодками. Провода можно подключить к снятой колодке, а затем установить её в панель без повторного подключения каждого провода.
Предусмотрено два варианта монтажа:
- Врезной — в дверь щита управления с помощью комплектного крепежа
- Настенный — с помощью кронштейна производства НЕВАТОМ
Для монтажа используются отвертка, кусачки или стриппер, обжимной инструмент и мультиметр.
Экономьте время — выбирайте готовое решение
Панель оператора предварительно тестируется на производстве. Для стандартной конфигурации щита отдельная разработка под каждый заказ не требуется. После монтажа панели необходимо выполнить предусмотренное подключение к контроллеру.
Наличие панелей и готового программного обеспечения позволяет не увеличивать сроки изготовления щита управления.
Функциональность панели оператора соответствует возможностям стандартных щитов управления НЕВАТОМ. Если для конкретного объекта необходимы дополнительные функции, не предусмотренные типовой конфигурацией, их разработка выполняется отдельно по согласованию.
Учитывайте условия эксплуатации
Рабочая температура панели оператора — от 0 до +50°C.
При отрицательной температуре может снижаться чувствительность сенсорного управления, при температуре выше рабочего диапазона — увеличиваться вероятность ложных срабатываний.
Если для управления вентиляционной системой не требуется полноценная панель оператора, можно рассмотреть более компактное решение — универсальный сенсорный пульт Z037.
Не рисуйте мнемосхемы с нуля — заберите готовый комплект
Для разработки SCADA систем в щитах управления Неватом по умолчанию заложена возможность передачи данных по протоколу ModBus RTU, а чтобы упростить разработку визуальной части компания предлагает вам воспользоваться комплектом графических изображений. Получить комплект можно обратившись к менеджеру по продажам или через сервисную службу.
