Модуль расширения позволяет чертить и рассчитывать системы отопления и теплохолодоснабжения прямо на рабочих двумерных чертежах. Автоматизация различных функций обеспечивает экономию времени и трудозатрат. Например, внесение исходных данных упрощается благодаря функции копирования областей: достаточно разметить один этаж, а затем применить те же правила к остальным. Другая полезная опция — встроенный конфигуратор узлов приборов отопления — позволяет быстро собирать в один шаблон сам прибор, запорно-регулирующую и термостатическую арматуру. И если в проект потребуется внести изменение, это можно сделать в структуре сформированного узла, после чего обновленные данные подтянутся в каждой точке, где был применен данный шаблон.

DanfossCAD: новые возможности привычного инструмента. 4/2020. Фото 1

AutoCAD® уже более 20 лет является признанным лидером в странах СНГ среди программного обеспечения в области строительного проектирования. Программа совершенствовалась с течением времени, и на текущий момент она отвечает большинству требований специалистов.

«Основным неудобством, которое возникало при проектировании инженерных систем в AutoCAD, была необходимость переносить данные в стороннюю расчетную программу и обратно. Новый плагин DanfossCAD не только решил эту проблему, но и открыл множество новых возможностей. Своей целью мы видели создание удобного и доступного инструмента, который помог бы существенно ускорить процесс проектирования и внесения в него корректировок», — говорит Сергей Холодков, заместитель директора теплового отдела по работе с проектными организациями ООО «Данфосс».

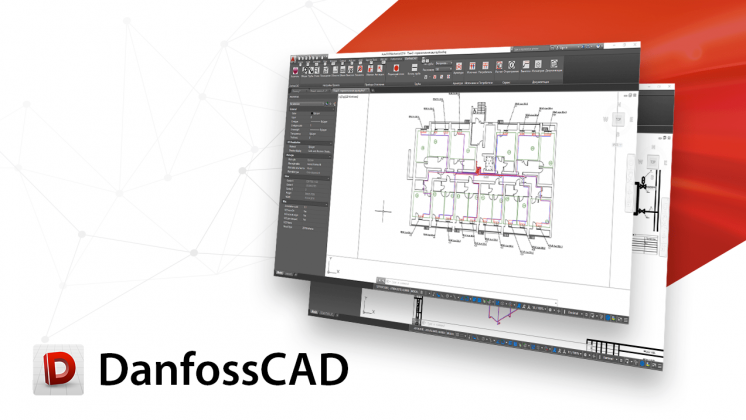

DanfossCAD: новые возможности привычного инструмента. 4/2020. Фото 2

DanfossCAD максимально упрощает приведение проекта и сопровождающей документации к требованиям ГОСТ: построение изометрической схемы системы отопления происходит в автоматическом режиме, выноски и штампы сразу оформляются согласно нормативам. Отдельного внимания заслуживает возможность структуризации спецификации по разделам или по помещениям.

По результатам внутренних исследований применение модуля ускоряет процесс проектирования систем отопления почти в два раза.

Плагин совместим с AutoCAD® 2010 и последующими версиями. Для начала работы с DanfossCAD достаточно зарегистрироваться на портале OpenDanfoss и пройти несколько шагов для авторизации и установки.
