Полноценная котельная на 3 квадратных метрах

3079 0
13:51 07 December 2020

Ханты-Мансийск - город, где зимой температура воздуха нередко опускается далеко за -35 °С, и надежная работа системы отопления жизненно важна. Именно поэтому проект теплоснабжения двухэтажного дома площадью 242 м2 с баней предполагал монтаж двух котлов: основного – газового одноконтурного с бойлером, и резервного – электрического. Для повышения надежности работы оборудования в решение также входили приставной бойлер для ГВС, станция водоподготовки, шламоуловитель, сепаратор микропузырьков. Но оказалось, что в ограниченное пространство котельной такой комплект не помещается. Вызов приняла монтажная организация «ТВК-Комфорт» из Тюмени.

Система отопления в доме была запроектирована комбинированная – 70 м2 теплых полов и высокотемпературный контур: стальные панельные радиаторы, два чугунных ретро-радиатора и конвекторы, встраиваемые в пол. Подача горячей воды предполагалась в две душевых и баню.

«Связка из одноконтурного конденсационного котла Viessmann Vitodens 200-W и приставного водонагревателя казалась самым разумным вариантом, до тех пор, пока монтажники не увидели котельную – бойлер туда не помещался никак», – говорит Иван Фоменко, «ТВК-Комфорт».
Специалисты поняли: необходимо искать оборудование, которое будет одновременно компактным и функциональным настолько, чтобы обеспечить решение поставленных задач по отоплению и горячему водоснабжению.



Один котёл на пол, второй – на стену


В качестве основного источника теплоснабжения профессионалы предложили домовладельцу конденсационный котел Vitodens 222-F мощностью 32 кВт с встроенным 130-литровым бойлером косвенного нагрева, КПД 98 %, надежным стальным теплообменником и габаритами всего 595х600х1600 мм по длине, ширине и высоте.

«Мы полностью «закрыли» не только потребности в отоплении и горячем водоснабжении, но и решили вопрос с автоматизацией системы – в Vitodens 222-F модуль wi-fi входит в заводскую комплектацию и котлом и системой отопления  легко можно управлять со смартфона. Через приложение на телефоне котел также «сообщает» владельцу о своем состоянии, исправности работы системы и отдельных компонентов, напоминает о сроках технического обслуживания», – говорит Иван Фоменко, «ТВК-Комфорт», для которого опыт работы с Vitodens 222-F стал первым.

Резервным котлом стал электрический Vitotron 100 типа VLN3 мощностью 24 кВт – его задача заключается в поддержании системы теплоснабжения в рабочем состоянии в случае нештатной ситуации с основным оборудованием. Эта настенная модель с габаритами всего 716×316×235 по высоте, ширине и глубине, имеет КПД 99,4 %.

Секреты компактной обвязки

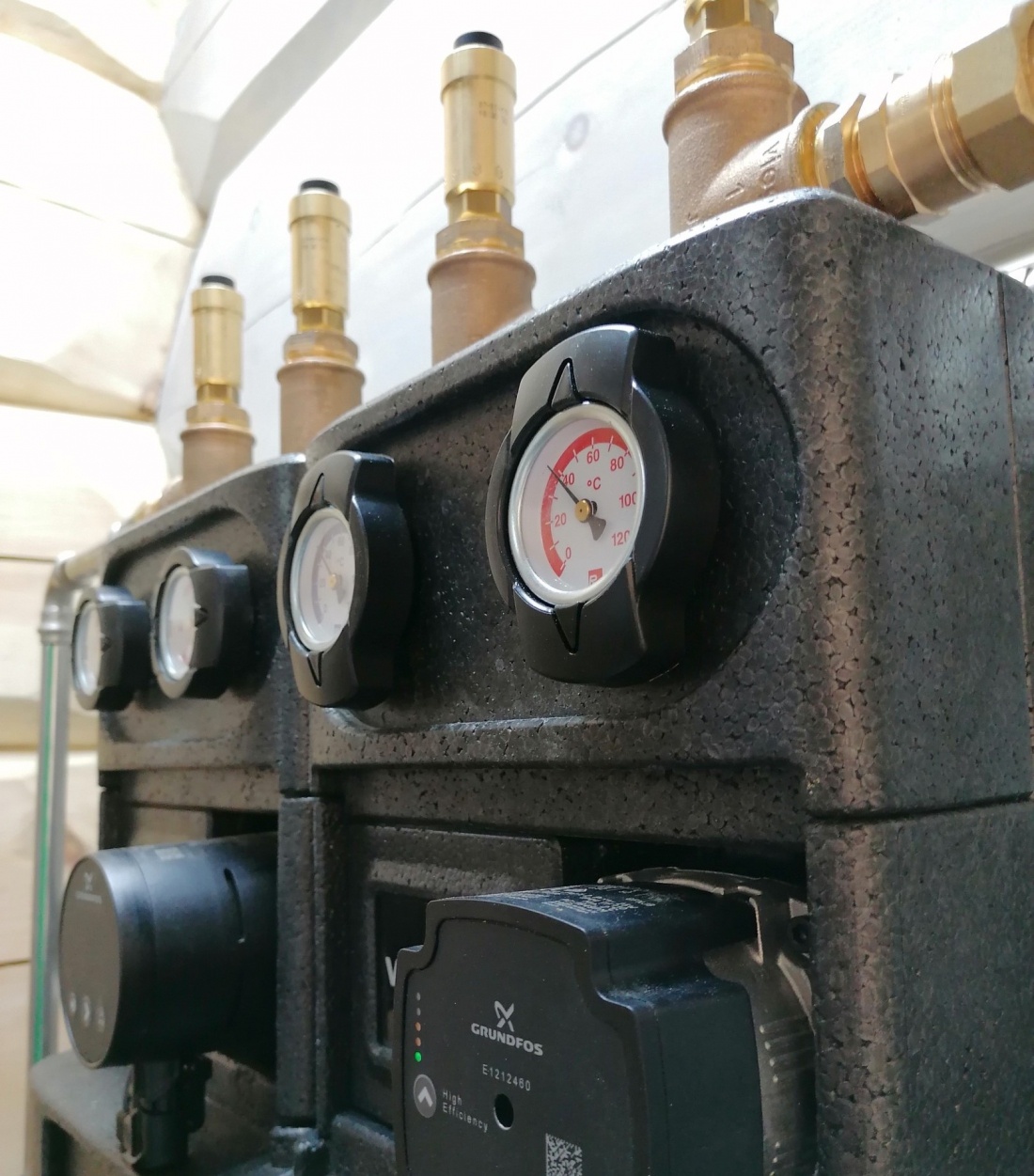

Для обвязки оборудования были использованы распределительный коллектор и насосные группы быстрого монтажа Viessmann – одна высокотемпературная для контура радиаторного отопления и группа со смесителем для теплого пола. Выбор, опять же, был обусловлен сочетанием необходимых характеристик: насосные группы занимают на 30 % меньше места, чем стандартные решения, а латунный коллектор прочен и долговечен – он не подвергается коррозии.

Работая над схемой расстановки оборудования в котельной, специалисты использовали еще одно решение Viessmann: комплект переоборудования распределительного коллектора в низконапорный - комплект, которое позволяет распределительному коллектору выполнять еще и функцию гидравлического разделителя, экономя такое ценное в этом случае место в котельной.

Подключай, как хочешь: по вертикали, горизонтали и даже диагонали


Магнитный шламоуловитель и сепаратор микропузырьков – обязательные элементы долговечной и надежной системы отопления. Первый улавливает мельчайшие, от 5 мкм, частицы любого происхождения и очищает теплоноситель от примесей и шлама, второй – удаляет из труб воздушные пробки и растворенные в воде газы. «Чаще всего эти приборы ставят по горизонтали, но у нас «в линию» места не было, – вспоминает Иван Фоменко. – Это не стало проблемой – за счет поворотного корпуса оборудование универсально в монтаже – его можно подключать вертикально, горизонтально или диагонально Необходимую высоту нам удалось «выкроить» по вертикали».

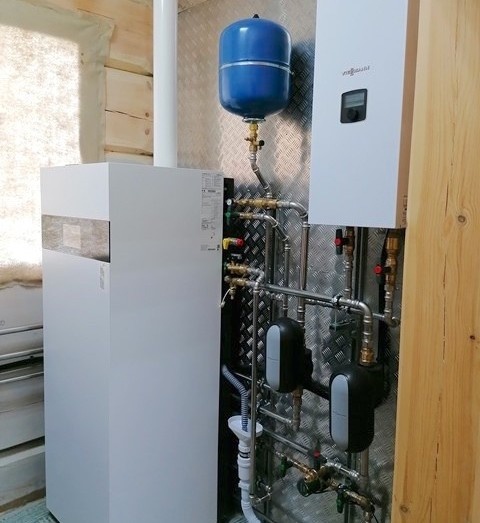

Компания «ТВК-Комфорт» со сложной задачей размещения отопительного и сопутствующего оборудования в котельной площадью 3 м2 справилась всего за 5 дней, включая пуско-наладочные работы и запуск. Система отопления вступила в строй в октябре 2020 года.



Параметры системы отопления:

Дом 242 м2: 1-й этаж 191 м2, 2-й этаж 51 м2.
Теплый пол: 70 м2 (гараж, санузел, постирочная , кухня, входная  группа).
Высокотемпературный контур: стальные панельные радиаторы, 2 чугунных ретро-радиатора, встроенные в пол конвекторы.
Контур ГВС: 2 душевых, 2 умывальника, 2 унитаза с функцией биде, раковина на кухне, баня.



Основное оборудование:

Основной котел: газовый конденсационный Viessmann Vitodens 222-F тип B2SF мощностью 32 кВт.
Резервный котел: электрический Viessmann Vitotron 100 тип VLN3 мощностью 24 кВт.
Магнитный шламоуловитель и сепаратор микропузырьков.
Распределительный коллектор с комплектом переоборудования в гидрострелку.
Группы быстрого монтажа Viessmann: для системы радиаторной разводки и для теплого пола.
