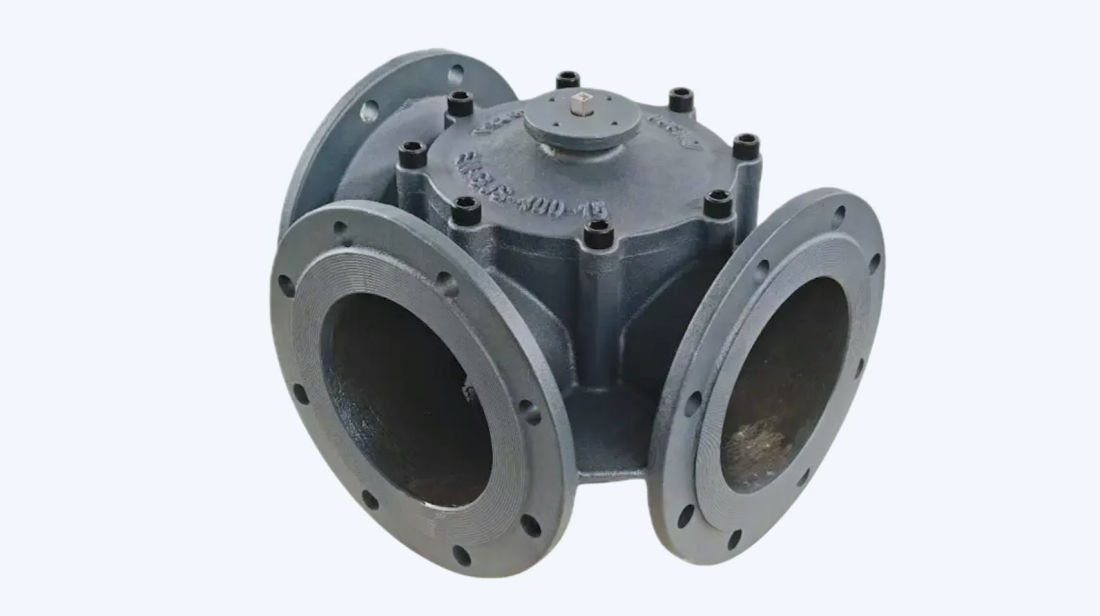

Компания «Ридан» объявила о старте продаж регулирующих поворотных трёхходовых клапанов HFE‑3R в диаметрах DN200 и DN250. На сегодняшний день это единственное официально поставляемое решение такого типа и диаметра на российском рынке.
Основная сфера применения — котельные, где требуются большие расходы при относительно постоянных параметрах. Поворотные клапаны компактнее и доступнее седельных аналогов, а кривая регулирования подобрана специально для систем, где параметры меняются плавно.
После ухода с рынка производителей крупных поворотных клапанов перед изготовителями котельного оборудования встала задача: либо переходить на дорогие и габаритные седельные клапаны, либо искать обходные пути — проектировать громоздкие конструкции с параллельной установкой нескольких клапанов. Это вело к дополнительным затратам на трубопроводы и сложностям с синхронизацией системы.
Видя потребность рынка в крупных поворотных клапанах, «Ридан» разработал модели DN200 и DN250.
Для управления клапанами также выпущена линейка приводов AMB‑X. Их технические характеристики и крутящий момент полностью соответствуют работе с клапанами этого диаметра.
Все необходимые тесты проведены на лабораторных стендах: проверены совместимость, ресурс, нагрев и расходные характеристики.
Основные технические характеристики:
- Условный проход: DN200 и DN250;
- Пропускная способность Kvs: 850 и 1600 м³/ч соответственно;
- Условное давление: PN = 10 бар;
- Температура регулируемой среды: Т = 2–130°C;
- Регулируемая среда: для DN200 вода или водный раствор гликоля с концентрацией до 50%, для DN250 — только вода;
- Присоединение к трубопроводу: фланцевое;
- Тип управления приводом: 3-х позиционный или аналоговый 4–20мА;
- Питание привода 220 VAC;
- Приводы серии AMB-X-15 для клапанов DN200, серии AMB-X-20 для клапанов DN250.
Обратите внимание: для установки привода требуется монтажный комплект. Он поставляется с клапаном.
Номенклатура для заказа клапанов:
| Тип | DN | Kvs, м³/ч | ΔPкл, бар | Кодовый номер |
|---|---|---|---|---|
| HFE-3R | 200 | 850 | 1,0 | 065Z0438R |
| HFE-3R | 250 | 1600 | 1,0 | 065Z0439R |
Номенклатура для заказа приводов:
| Тип | DN | Управление | Питание | Кодовый номер |
|---|---|---|---|---|
| AMB-X-15 | 200 | 3-х позиционное | 220 VAC | 082H0245R |
| AMB-X-20 | 250 | 3-х позиционное | 220 VAC | 082H0246R |
| AMB-X-15 | 200 | 4–20 мА | 220 VAC | 082H0247R |
| AMB-X-20 | 250 | 4–20 мА | 220 VAC | 082H0248R |
