Активное внедрение ветроэнергетических установок (ВЭУ) в регионах с холодным и умеренным климатом, являющееся одним из ключевых направлений развития возобновляемой энергетики, сопровождается фундаментальным физическим процессом — обледенением лопастей ротора. Явление обледенения лопастей является следствием сочетания двух ключевых метеорологических условий — отрицательной температуры и высокой влажности воздуха: переохлаждённые капли воды сталкиваются с поверхностью лопасти и мгновенно кристаллизуются. Также эффект обледенения усиливается при слабом ветре. Образующийся лёд не является равномерным монолитом; он полностью изменяет идеальный аэродинамический профиль лопасти, создавая шероховатости и нарушая ламинарность обтекания воздушным потоком.

Натурные испытания подтверждают зависимость степени обледенения от погодных условий и скорости ветра. Стоит отдельно отметить влияние рельефа: чем выше абсолютная отметка размещения ВЭУ, тем выше степень обледенения. Это связано с более резким изменением климатических условий при изменении высоты в условиях Крайнего Севера в сравнении с умеренными широтами.

На рис. 1 приведены графики зависимости степени обледенения от погодных условий.

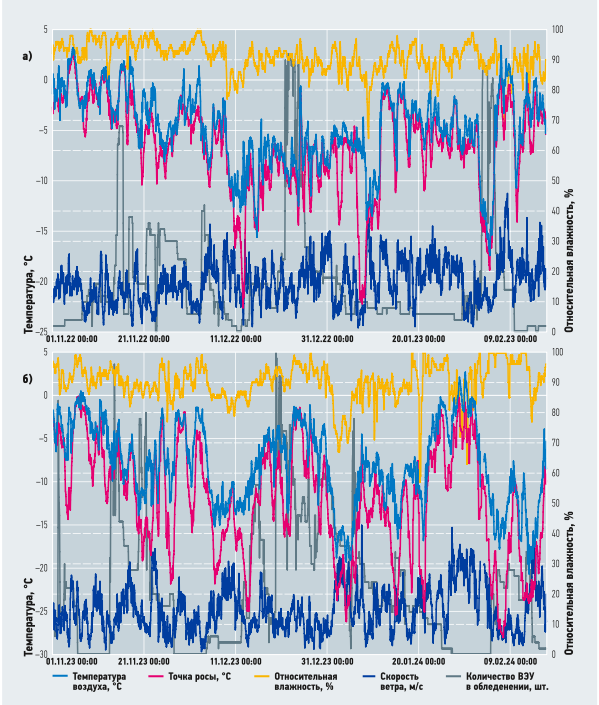

Рис. 1. Зависимость степени обледенения лопастей ВЭУ от температуры и влажности воздуха, скорости ветра и высоты (а — октябрь 2022 — февраль 2023, б — октябрь 2023 — февраль 2024)

Последствия носят комплексный характер: потери выработки электроэнергии могут достигать более 20% от годового объёма выработки [1], а также возникают дополнительные динамические нагрузки и риск дисбаланса ротора, что ускоряет усталостный износ и сокращает срок службы оборудования. Кроме того, отрыв кусков льда во время работы турбины представляет реальную опасность для персонала и окружающей инфраструктуры.

В целом предотвращение обледенения лопастей ветрогенераторов и управление данным процессом являются важными аспектами для обеспечения стабильной и безопасной работы этих устройств в условиях холодного климата [2].

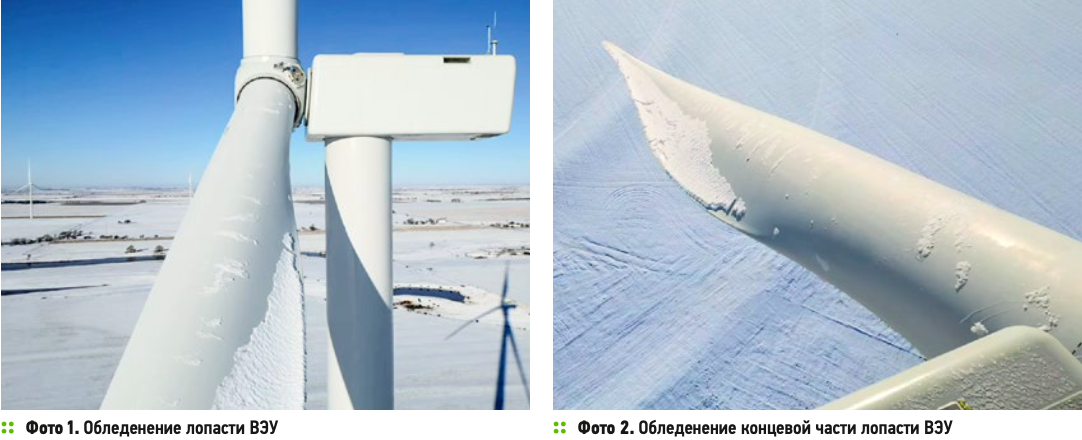

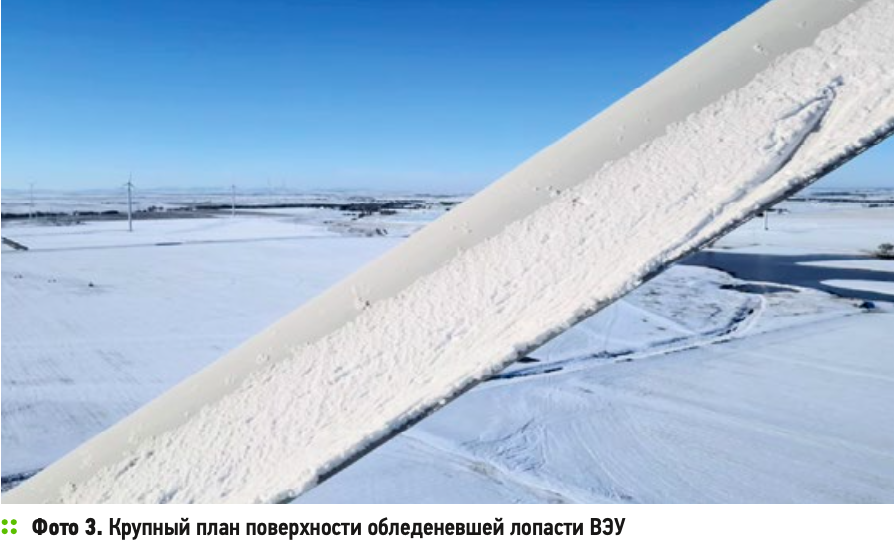

На фото 1–3 показаны примеры обледенения лопастей.

Существуют два основных режима защиты от обледенения: предотвращение обледенения (anti-icing) и удаление льда (de-icing). Система предотвращения обледенения (anti-icing) не допускает образования льда на поверхности, позволяя турбине работать в непрерывном режиме. В отличие от неё, система удаления льда (de-icing) активируется, когда лёд уже накопился, чтобы очистить от него лопасти, что может потребовать предварительной остановки турбины.

Все методы борьбы с обледенением, реализующие эти режимы, можно разделить на два принципиально разных подхода: активные и пассивные.

Активные методы требуют затрат энергии и управляются автоматизированной системой контроля. Для методов, поддерживающих оба режима, система в реальном времени анализирует данные, получаемые от датчиков обледенения, температуры и влажности, и затем самостоятельно выбирает режим работы [3].

К основным активным методам защиты лопастей ветряных турбин от обледенения относятся: тепловой обогрев, пневматическое воздействие, модификация композитных материалов лопасти, химическая обработка поверхностей лопасти, ультразвуковое воздействие.

Рассмотрим каждый метод подробнее.

1. Тепловой обогрев. Этот метод основан на использовании тепловой энергии для защиты лопастей ветряных турбин от обледенения. Он работает в двух режимах: как в качестве системы предотвращения обледенения (anti-icing) за счёт постоянного подогрева, так и в качестве системы удаления льда (de-icing) путём периодического нагрева, приводящего к его таянию и сбросу под действием центробежной силы и ветра. Данный метод не требует остановки турбины. Существуют две основные технологии, реализующие данный метод:

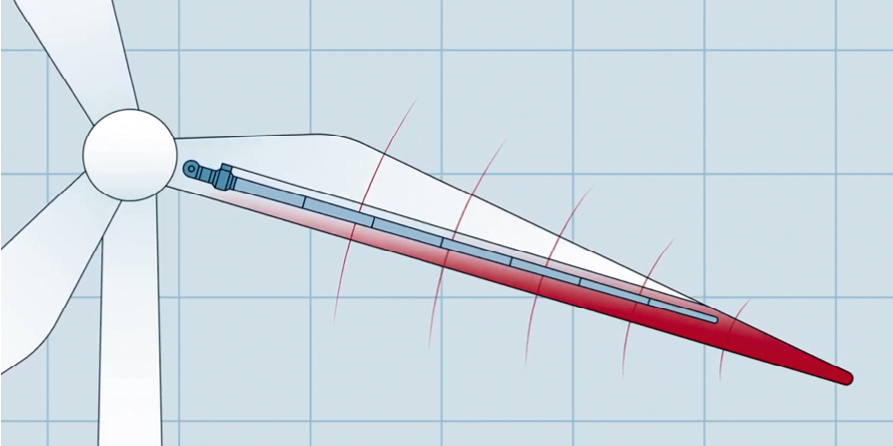

а) Электротермическая система (рис. 2). Принцип системы основан на преобразовании электрической энергии в тепловую. На критических участках лопастей, чаще всего на передней кромке, устанавливаются нагревательные элементы (ТЭНы или греющие плёнки), с помощью которых производится нагрев. Нагрев осуществляется напрямую по принципу резистивного нагрева, что обеспечивает высокую скорость отклика и точный контроль температуры. Энергия для нагрева отбирается от генератора турбины.

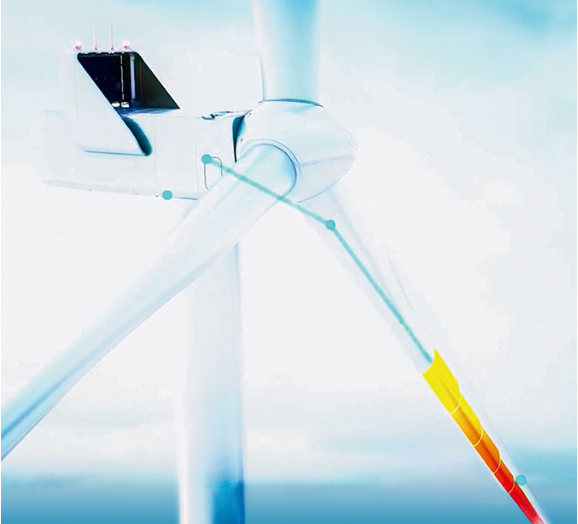

Рис. 2. Система с нагревательными элементами на передней кромке лопасти ВЭУ

б) Воздушно-тепловая система (рис. 3). В данной системе используется нагретый воздух в качестве теплоносителя. Воздух нагревается в отдельном источнике, затем циркулирует по каналам внутри полости лопасти, нагревая её изнутри. Тепло от циркулирующего воздуха передаётся внутренней поверхности лопасти путём конвекции, а затем через материал обшивки достигает внешней поверхности благодаря теплопроводности.


Рис. 3. Система с циркуляцией нагретого воздуха внутри полости лопасти

2. Пневматическое воздействие. Метод основан на механическом воздействии и функционирует исключительно как система удаления льда (de-icing). Внутри поверхности лопасти заранее размещаются расширяющиеся резиновые трубки. При подаче давления объём трубок увеличивается, что приводит к разрушению ледяного слоя. Затем под действием гравитации и центробежных сил, возникающих при вращении лопасти, лёд отваливается. После этого с помощью компрессора трубки сжимаются, подготавливая систему к следующему циклу удаления льда. Этот метод требует остановки турбины. На рис. 4а представлен внешний вид резиновых трубок. Пример расположения расширяющихся трубок и их рабочие состояния приведены на рис. 4б и 4в: правый верхний рисунок соответствует нормальному режиму, правый нижний — режиму удаления льда.

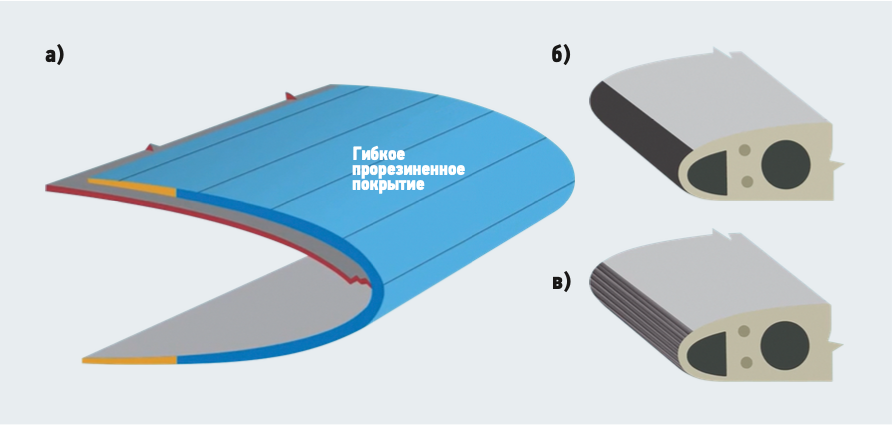

Рис. 4. Элементы пневматической системы удаления льда с поверхности лопасти ветроэнергетической установки (а) и принцип её работы (б — нормальный режим, в — режим удаления льда)

3. Модификация композитных материалов. Принцип метода заключается в придании материалу лопасти новых функциональных свойств. Например, использование одностенных углеродных нанотрубок, как в разработках компании OSCiAl, позволяет создать эффективную систему активной защиты от обледенения. Нанотрубки, обладающие высокой электропроводностью, вводятся в состав специального покрытия. При обнаружении условий обледенения контроллер ветроэнергетической установки подаёт электрический ток на покрытие, что вызывает Джоулев эффект и равномерный нагрев поверхности. Это обеспечивает предотвращение обледенения (anti-icing) без необходимости остановки турбины. Интеграция нанотрубок также способствует сохранению структурной целостности лопасти: материал эффективнее противостоит эрозии. На рис. 5 представлена микроструктура углеродных нанотрубок.


Рис. 5. Углеродные нанотрубки

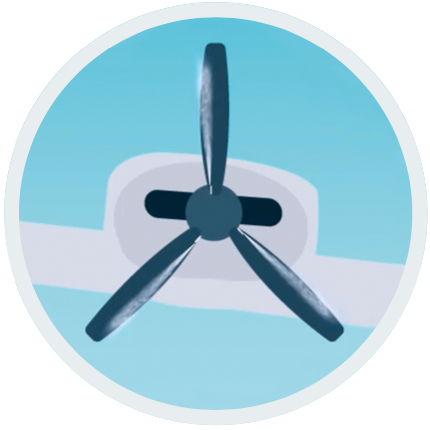

4. Химическая обработка. Этот метод может применяться как для предотвращения обледенения (anti-icing), так и для удаления льда (de-icing). Для его реализации на передней кромке лопасти устанавливается система распылителей, подключённая к резервуару с реагентом. При работе в режиме anti-icing специальная противообледенительная жидкость наносится заранее, образуя защитную плёнку. Эта плёнка, смешиваясь с переохлаждённой водой, понижает температуру её замерзания, что предотвращает образование льда. В режиме de-icing реагент наносится на уже образовавшийся лёд, разрушая его структуру и ослабляя адгезию для последующего сброса. Этот метод не требует остановки турбины. Работой системы управляет контроллер, который получает данные от датчиков обледенения и управляет дозированием реагента. На рис. 6 представлен образец распылителя.


Рис. 6. Иллюстрация работы распылителя хладагента на передней кромке лопасти

5. Ультразвуковое воздействие. Метод работает в режиме de-icing за счёт высокочастотных колебаний, создаваемых пьезоэлектрическими преобразователями внутри лопасти. Эти колебания передаются на поверхность лопасти, вызывая растрескивание и отслоение ледяного слоя с последующим сбросом под действием аэродинамических и центробежных сил. Метод не требует остановки турбины, так как воздействует локально, не нарушая аэродинамики и не создавая критических нагрузок на конструкцию.

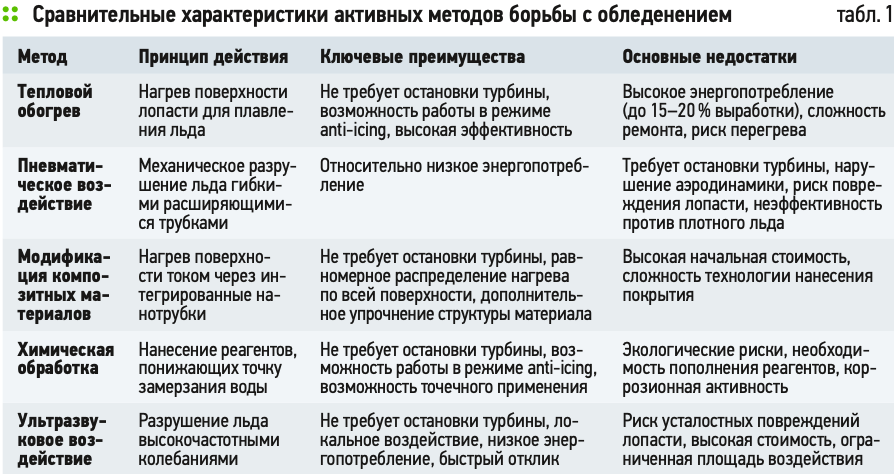

Сравнительные характеристики активных методов приведены в табл. 1.

Таким образом, активные методы защиты предоставляют высокоэффективные, но зачастую энергозатратные решения для борьбы с обледенением. Ключевым критерием при их выборе является компромисс между надёжностью защиты, стоимостью эксплуатации (в первую очередь энергопотреблением) и минимальным воздействием на рабочий режим и конструкцию турбины.

Пассивные методы не требуют внешнего энергоснабжения и активного вмешательства системы управления. Они основаны на физико-химических свойствах материалов. Основные пассивные методы включают: противообледенительное покрытие и аэродинамическую оптимизацию.

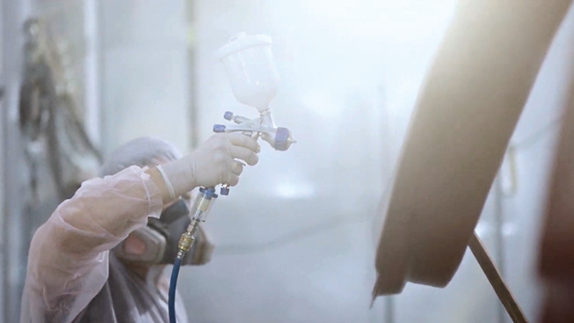

1. Противообледенительное покрытие. До эксплуатации на поверхность лопасти наносятся специальные материалы (например, на основе политетрафторэтилена или силикона), которые обладают гидрофобными и антиадгезионными свойствами. Физический принцип действия основан на минимизации контакта капель воды с поверхностью, из-за чего они скатываются, медленнее замерзают, а образовавшийся лёд имеет слабое сцепление. Покрытие работает в режиме anti-icing без необходимости остановки турбины [4]. На фото 4 представлен пример нанесения специального противообледенительного покрытия.


Фото 4. Нанесение противообледенительного покрытия на поверхность лопасти

2. Аэродинамическая оптимизация. Лопасти ветряных турбин изготавливаются со специальной геометрией: острая и вытянутая передняя кромка лопасти обеспечивает плавное обтекание, в результате чего большая часть капель в потоке воздуха отклоняется, не достигая поверхности. Кроме того, такой профиль создаёт неравномерное давление на поверхности, что вызывает механические напряжения в ледяном слое. В результате лёд не может прочно сцепиться с лопастью и легко срывается под действием центробежной силы и ветра без дополнительных затрат энергии. Этот метод не требует остановки турбины (anti-icing).

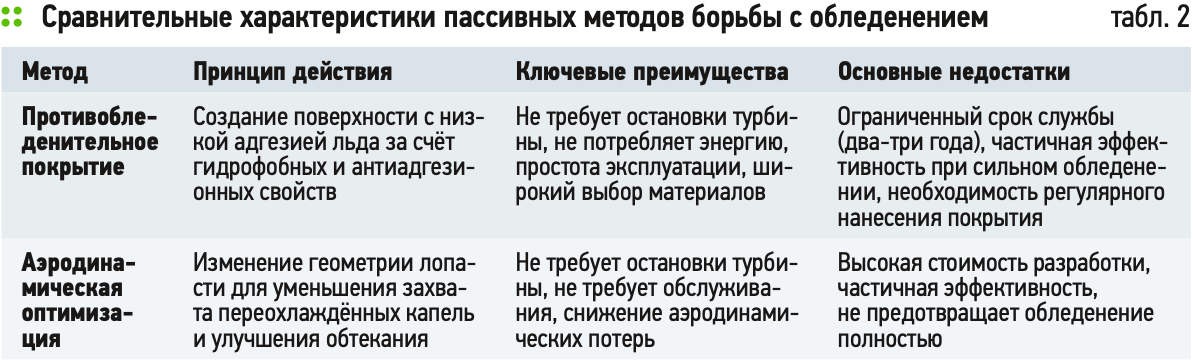

Сравнительные характеристики пассивных методов приведены в табл. 2.

Анализ пассивных методов выявляет их принципиальное отличие от активных: они не предотвращают и не удаляют лёд самостоятельно, а минимизируют его адгезию и накопление либо упрощают его последующее удаление. Ключевым преимуществом является их автономность и нулевое энергопотребление, что делает их экономически выгодными в долгосрочной перспективе. Однако их эффективность сильно зависит от тяжести климатических условий, и за снижение эксплуатационных расходов часто приходится платить повышенными капитальными затратами или снижением общего уровня защиты.

Проведённый анализ позволяет сделать вывод, что проблема обледенения лопастей ВЭУ требует комплексного подхода при выборе методов защиты. Активные методы (тепловой обогрев, пневматическое воздействие, модификация композитных материалов, химическая обработка, ультразвуковое воздействие) обеспечивают надёжную защиту, но характеризуются высокими эксплуатационными расходами и энергопотреблением. Пассивные методы (противообледенительное покрытие, аэродинамическая оптимизация) отличаются низкими эксплуатационными затратами, но обеспечивают лишь частичную защиту.

На сегодняшний день наиболее распространёнными являются активные тепловые системы, как наиболее апробированное и эффективное решение, несмотря на их высокое энергопотребление. Однако в регионах с умеренным обледенением экономически оправдано применение пассивных гидрофобных покрытий в комбинации с периодическим механическим удалением льда.

Перспективным направлением представляется развитие гибридных систем, сочетающих долговечные пассивные методы с энергоэффективными активными системами, такими как ультразвуковые. В таких комплексах пассивные компоненты (покрытия, аэродинамически оптимизированный профиль) минимизируют образование и адгезию льда в лёгких условиях, в то время как активные системы включаются точечно и только при необходимости для борьбы с серьёзным обледенением. Такой подход позволяет гибко адаптировать защиту к конкретным климатическим условиям, экономическим факторам и требованиям надёжности работы ветроэнергетической установки.
