Между реальностью и имитацией
Эта статья посвящена важной, но часто недооцениваемой проблеме — подмене реальной работы с данными поверхностными и декларативными действиями, которые создают иллюзию цифровой зрелости. Мы разберём, почему это происходит, как такие подходы влияют на бизнес-результаты и что можно сделать, чтобы выйти на уровень действительно эффективной работы с данными — там, где данные становятся источником решений, а не просто отчётов.
Когда BIM становится словом: подмена данных имитацией в информационном проектировании
С развитием цифровых технологий в строительстве всё чаще можно услышать об использовании BIM — информационного моделирования зданий. Однако за громкими заявлениями о внедрении цифровизации часто скрывается не самая приятная практика: вместо полноценной работы с информационной моделью — используются лишь её визуальные компоненты, а данные, заложенные в модель, остаются невостребованными или обрабатываются вручную.
Такой подход создаёт иллюзию цифровой зрелости: проектные офисы говорят о BIM-моделях, используют 3D-представление как элемент отчёта, но при этом продолжают работать по старинке — передавая данные в формате Excel, дублируя информацию в текстовых документах и игнорируя автоматизированные процессы обмена данными между участниками конкретного проекта.
Почему это происходит?
Одна из главных причин — поверхностное понимание сути BIM. Информационное моделирование — это не просто трёхмерная графика. Это интегрированная система управления данными, где каждый элемент содержит параметры, связанные с этапами жизненного цикла объекта: от проектирования до эксплуатации. Но если эти данные не структурированы, не стандартизированы и не используются в дальнейшей работе — модель превращается в «красивую картинку».
Другая причина — несоответствие между ожиданиями заказчика и возможностями исполнителя. Зачастую компании декларируют работу в BIM, чтобы соответствовать тендерным требованиям, но не имеют ни достаточной квалификации персонала, ни необходимых процессов, ни программных инструментов для настоящей работы с информационной моделью. В результате получается формальный подход: создание модели ради модели.
Чем опасны поверхностные подходы?
Подмена реальной BIM-работы формальным выполнением требований приводит к ряду последствий:
- утрачивается ценность данных — информация, которая могла бы автоматически использоваться для расчётов, закупок, планирования и эксплуатации, теряется или преобразуется вручную;
- растут затраты времени и ошибки — из-за отсутствия единой информационной базы участники проекта вынуждены повторно собирать и обрабатывать одни и те же данные, что увеличивает риск ошибок;
- игнорируются возможности цифрового двойника — потенциал использования модели на этапах строительства и эксплуатации остаётся нереализованным;
- формальная цифровизация снижает доверие — у руководителей складывается мнение, что BIM не приносит реальной пользы, что замедляет развитие цифровых подходов в отрасли.
Как отличить настоящую BIM-работу от имитации?
Реальная работа с информационным моделированием предполагает не просто наличие 3D-модели, а формирование структурированной информационной среды, где данные связаны между собой и доступны для использования на всех этапах жизненного цикла объекта.
Вот ключевые признаки настоящей BIM-работы:
1. Стандартизация данных — информация о каждом элементе модели соответствует установленным классификациям и параметрам (например, по стандартным классификаторам в строительной отрасли ISO 12006 или Uniformat), что позволяет её систематизировать и использовать в разных задачах.
2. Выстраивание связей между данными — элементы модели не существуют изолированно. Они связаны между собой логически: стены содержат информацию о материалах, конструкции — о нагрузках, оборудование — о технических характеристиках и условиях обслуживания. Эти связи позволяют строить зависимости, автоматически обновлять данные и обеспечивать согласованность информации.
4. Обмен информацией между участниками — модель становится источником данных не только для проектировщиков, но и для подрядчиков, заказчиков, эксплуатационных служб. Использование открытых стандартов, таких как IFC, позволяет передавать модель между различными программными платформами без потери данных.
5. Автоматизированное извлечение данных — спецификации, отчёты, ведомости, графики работ формируются напрямую из модели, без необходимости ручного переноса информации. Это снижает риск ошибок и экономит время.
6. Интеграция модели в процессы жизненного цикла — данные модели используются не только на этапе проектирования, но и в строительстве, эксплуатации, реконструкции и утилизации объекта. Модель становится основой цифрового двойника.
Если модель используется только для визуализации, а вся рабочая информация извлекается вручную — значит речь идёт не о технологиях BIM, а об их имитации.
Что делать дальше?
Первый шаг — осознать разницу между цифровой трёхмерной моделью и моделью информационной. Не каждая 3D-модель является BIM-моделью. Истинная ценность модели — в её данных и способности быть источником информации для всех участников проекта.
Второй шаг — развитие компетенций и процессов. Технические специалисты должны владеть не только инструментами моделирования, но и понимать, как использовать модель как источник данных. Бизнес должен задавать правильные вопросы: не «есть ли модель», а «как используется информация из модели».
Третий шаг — внедрение реально работающих стандартов и эффективных метрик оценки качества BIM. Нужны чёткие критерии того, что считается полноценной BIM-работой, а что — её имитацией. Это поможет отделить настоящую цифровизацию от показной.
Подходы к работе с данными в строительстве
В строительная информация — это не просто набор файлов и моделей. Это совокупность данных, логически связанных между собой и имеющих определенный контекст, чтобы обеспечить целостное представление об объекте. Такие связи позволяют не просто хранить данные, но и работать с ними как с единой системой знаний. Именно такие данные могут быть названы информацией, а не просто «сырыми» данными.
От данных к информации: переход через контекст и атрибуты
Что делает данные полезной информацией? Прежде всего контекст. Например, геометрия колонны сама по себе — это данные. Но если к ней добавлены параметры — материал, стоимость, срок поставки, ответственный исполнитель — это уже информация, а если эта информация участвует в процессах согласования, проверки, планирования и учёта, то это уже часть системы управления проектом.
Кроме того, информация должна быть структурированной и связанной, то есть элементы должны быть взаимосвязаны между собой, чтобы можно было быстро находить нужные данные, анализировать их и принимать решения.
Приведём примеры связей между данными в реальных задачах:

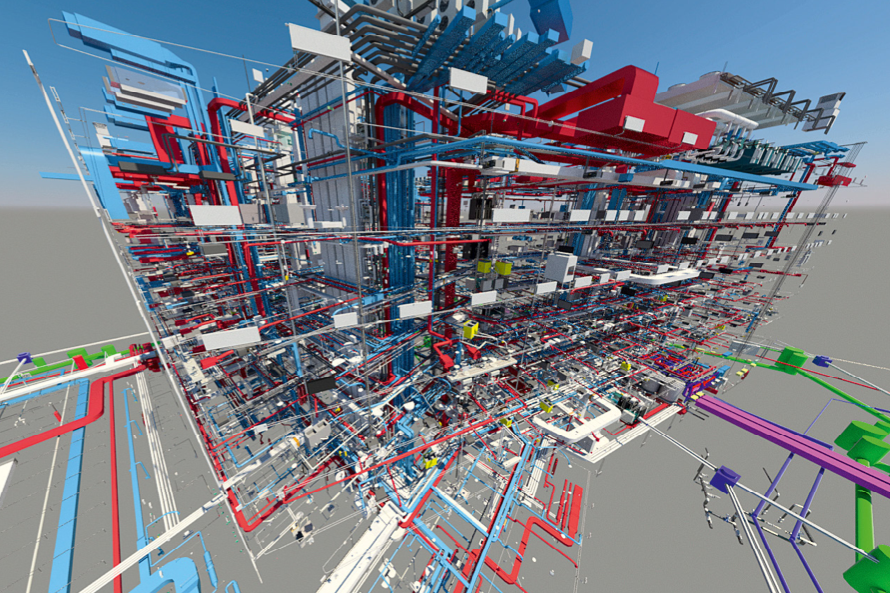

1. Проектирование инженерных систем. При разработке HVAC-систем (вентиляция, отопление, кондиционирование) каждая единица оборудования, будь то вентилятор, калорифер или воздуховод, имеет свои параметры: мощность, расход воздуха, уровень шума, тип подключения и т. д.
В настоящей BIM-модели эти элементы связаны между собой:
- изменение диаметра воздуховода влияет на параметры давления и скорости потока;
- выбор определенного типа вентилятора автоматически рассчитывает энергопотребление и совместимость с другими компонентами;
- при коллизии между трубопроводом и конструкцией система сигнализирует о конфликте, и изменения в одном месте отражаются во всей цепочке зависимостей.
Такие связи обеспечивают не только целостность проекта, но и возможность проведения точных инженерных расчётов внутри самой модели.
2. Управление сметой и закупками. Элементы модели могут быть связаны с ценниками, поставщиками и сроками поставки, например:
- каждый светильник в модели имеет ссылку на конкретный каталожный номер поставщика, стоимость и условия доставки;
- при изменении количества светильников в проекте автоматически обновляется общая сумма сметы;
- связь с ERP-системой позволяет отправлять запросы на закупку напрямую из модели, минуя ручное заполнение таблиц.
Такой подход исключает ошибки при подсчёте объёмов и ускоряет подготовку коммерческих предложений.
3. Эксплуатация и техническое обслуживание. Модель может стать основой цифрового двойника здания. Здесь связи играют ключевую роль:
- оборудование в модели связано с паспортами, инструкциями, графиками технического обслуживания и контактами сервисных организаций.
- датчики в реальном времени передают данные в модель, и при отклонении параметров (например, температуры или давления) система может автоматически формировать задание на обслуживание.
- при замене оборудования модель обновляется, и вся история обслуживания сохраняется в элементе.
Это позволяет значительно повысить эффективность эксплуатации и прогнозировать износ оборудования.
Делаем вывод о том, что связанные данные — это основа перехода от цифрового представления к умному цифровому управлению. Связи формируются и развиваются по мере продвижения проекта по этапам жизненного цикла, что позволяет создавать умную информационную систему, способную поддерживать управление на любом этапе, где информация работает на принятие решений, прогнозирование и оптимизацию.
CDE как инструмент управления проектом
Современное строительство вступило в фазу цифровой трансформации, где ключевую роль играет комплексная работа с данными. Управление этой информацией требует структурированного подхода, и именно здесь на первый план выходит концепция среды общих данных (Common Data Environment, CDE) — технологическая и организационная платформа для управления информацией на всех этапах жизненного цикла строительного объекта (ОКС).
Одним из наиболее важных типов информации, которые хранятся и используются в CDE, является строительная информация — совокупность данных, необходимых для проектирования, строительства и эксплуатации объектов капитального строительства (ОКС). Эта информация охватывает всё: от геометрических моделей до нормативных документов, спецификаций, графиков работ, актов выполненных работ и паспортов оборудования.
Компания «Джемини» начинала свой путь с разработки модулей, работающих на основе среды общих данных (CDE) BIM 360. Первый модуль был «Объёмы», помогающий пользователям собирать количественные показатели из BIM-моделей, далее разработаны были модули помогающие структурировать, проверять и принимать информацию из BIM-моделей.
После ухода Autodesk с российского рынка команда «Джемини» разработала свой CDE G-Station, добавив его в платформу G-Tech, и это не просто файловое хранилище. Это структурированная информационная среда, обеспечивающая единое «истинное» представление данных о проекте. Она объединяет все информационные потоки: архитектурные решения, инженерные системы, графики, расчёты, экономику и документы.
Ключевые функции G-Tech. CDE:
- централизованное хранение информации (моделей и документов);
- управление версиями;
- разграничение прав доступа;
- поддержка согласований;
- контроль качества данных;
- обеспечение прослеживаемости изменений.
Таким образом, CDE становится «цифровым сердцем» проекта, где все участники получают актуальные данные, работают в едином информационном пространстве и минимизируют риски ошибок и недоработок.
Именно в рамках CDE формируется и развивается информационная модель объекта — централизованно хранящаяся, постоянно обновляемая и доступная для всех сторон. Здесь модель не просто размещается, а становится активным инструментом взаимодействия: проектировщики вносят изменения, подрядчики проверяют координацию, заказчик контролирует соответствие требованиям, строители по ней строят, а эксплуатационные службы готовятся к приёмке.
Работа внутри CDE позволяет обеспечить единую версию правды, когда любое изменение отражается в модели в режиме реального времени и становится видимым всем заинтересованным лицам. Это исключает дублирование, упрощает согласование и повышает качество передачи данных между этапами проекта. В результате, вместо множества разрозненных файлов и электронных таблиц появляется живая цифровая копия объекта, на основе которой можно принимать решения, строить прогнозы и управлять объектом на протяжении всего его жизненного цикла.
Информационная модель ОКС
Информационная модель (ИМ) объекта капитального строительства — совокупность структурированной информации, необходимая для управления всем жизненным циклом здания или сооружения. Эта информация состоит из информационных элементов (ИЭ), которые описывают различные аспекты объекта: конструктивные особенности, материалы, оборудование, параметры эксплуатации и т. д. Информационный элемент (ИЭ) — это минимальная логически выделенная единица информации, описывающая конкретный аспект, характеристику, которая может быть напрямую или опосредованно связана с компонентом здания.
Моделируемые и немоделируемые элементы
Но не все данные о проекте целесообразно или возможно представить в виде 3D-объектов. Поэтому в современной практике все чаще говорят о двух типах информационных элементов:
- моделируемые элементы — те, которые имеют геометрическое представление в BIM-модели (например, стены, перекрытия, окна);
- немоделируемые элементы — информация, которую нецелесообразно или невозможно отобразить в 3D-пространстве, на каком-то этапе жизненного цикла, но которая важна для управления проектом и эксплуатацией объекта.
Причины использования немоделируемых элементов
1. Отсутствие необходимости в 3D-представлении. Для мелких компонентов, которые не влияют на координацию, детальное моделирование избыточно.
2. Отсутствие готовых библиотек. Далеко не все изделия и материалы доступны в BIM-библиотеках.
3. Экономия времени. Создание сложных моделей требует ресурсов, тогда как часть информации удобнее описать в текстовой или табличной формах.
Немоделируемые элементы играют важную роль в таких задачах, как детализированный расчёт объёмов, контроль качества, согласование и планирование работ.
Роль в цифровой экосистеме G-Tech
Платформа G-Tech. CDE активно работает с немоделируемыми элементами, интегрируя их в различные модули системы:
- «Объёмы» — автоматический подсчёт материалов, включая элементы, не представленные в 3D-модели;
- «Стройконтроль» — учёт невидимых в модели, но значимых для приёмки работ элементов;
- «Чек-листы и замечания» — контроль качества и выявление недочётов даже по тем элементам, которые не имеют геометрии;
- «Таймлайн» — планирование операций по использованию таких элементов.
Эта интеграция делает платформу более гибкой и функциональной, поскольку позволяет учитывать всю информацию проекта, даже если она не моделируется напрямую.
Искусственный интеллект в работе с информационной моделью
Одним из самых перспективных направлений развития платформы G-Tech является внедрение искусственного интеллекта (ИИ), как мощного инструмента повышения эффективности работы с данными и с информационной моделью. Он открывает новые возможности для работы с данными, автоматизации процессов и повышения точности аналитики.
Возможности применения искусственного интеллекта
1. Понимание информации и поискового запроса пользователя. ИИ должен научиться понимать естественную речь и анализировать данные из BIM-моделей, чертежей и документов, например:
- в ответ на запрос «Покажи все двери первого этажа» ИИ определит нужные элементы и отобразит их;
- в ответ на запрос «Какие материалы используются в кровле?» ИИ найдёт связанные параметры и предоставит ответ.
2. Проверка информации на соответствие требованиям. ИИ будет сравнивать параметры информационной модели с заданными пользователем требованиями: проверит наличие необходимых данных, проанализирует качество информации, выявит отклонения от норм и стандартов.
3. Связывание информации и работа с версионностью. ИИ должен уметь связывать данные между собой, учитывая их изменение в процессе жизненного цикла. Например, если оборудование, выбранное на стадии проектирования, стало недоступным, ИИ предложит аналоги на основе технических характеристик и доступности.
4. Подсчёт количественных показателей. ИИ поможет автоматизировать формирование спецификаций и ведомостей:
- произвольные запросы вида «Подсчитай все двери жилых этажей корпуса А»;
- структурированные запросы «Выполнить расчёт по форме Excel» или «Выполнить расчёт по структуре «Объёмы».
5. Ускорение классификации с помощью ИИ. Для оптимизации обработки данных ИИ может использовать интеллектуальный фильтр, который:
- анализирует уровень параметров, используемых в классификаторе;
- автоматически выбирает стратегию обработки:
- выборка одного элемента на типоразмер (если достаточно);
- полная обработка всех элементов (если требуется высокая точность);
- оптимизирует производительность за счёт минимизации избыточной обработки.
Преимущества применения ИИ
1. Повышение точности и скорости обработки данных. ИИ снижает риск человеческой ошибки и ускоряет выполнение проектных задач.
2. Автоматизация рутинных процессов. Подсчёты, проверки, согласования становятся менее трудозатратными.
3. Гибкость и адаптивность. Возможность обработки произвольных запросов и изменений в реальном времени.
4. Интеграция с цифровой моделью. ИИ работает с данными в единой системе, сохраняя целостность информационной модели.
5. Поддержка принятия решений. На основе анализа больших объёмов данных ИИ предлагает свои рекомендации.
Заключение
Предложенный в статье подход к работе с данными выходит за рамки традиционных BIM-платформ, предлагая расширенный взгляд на информационное моделирование. Он включает поддержку немоделируемых элементов, интеграцию с технологиями искусственного интеллекта, гибкую настройку параметров и соответствие российским нормативам и стандартам цифровизации в строительстве.
Важно отметить, что упомянутое решение — платформа G-Tech — позволяет объединить разрозненные информационные потоки в единую цифровую экосистему, которая становится основой для создания цифрового двойника объекта. Подход, реализованный в этой системе, открывает реальные возможности для автоматизации процессов на всех этапах жизненного цикла здания — от проектирования до эксплуатации, способствуя повышению качества принимаемых решений и общей эффективности реализации проектов.
Таким образом, представленное решение не только демонстрирует, как может выглядеть настоящая цифровизация, но и показывает чёткую грань между реальной цифровой трансформацией и её имитацией. В то время как многие организации ограничиваются цифровым оформлением — созданием 3D-моделей ради отчётов и формальных требований, такие платформы как G-Tech позволяют перейти к работе с данными как с активом, где модель становится не просто графическим представлением, а источником информации, управления и прогнозирования.
Это делает платформу не просто инструментом, а примером того, как цифровизация может быть не вывеской, а практикой — живой, адаптивной и результативной. Именно такие решения могут стать основой для устойчивого развития цифровой среды в строительстве России и стран СНГ, помогая отрасли выйти из эпохи «цифрового оформления» в эпоху настоящей цифровой зрелости.
