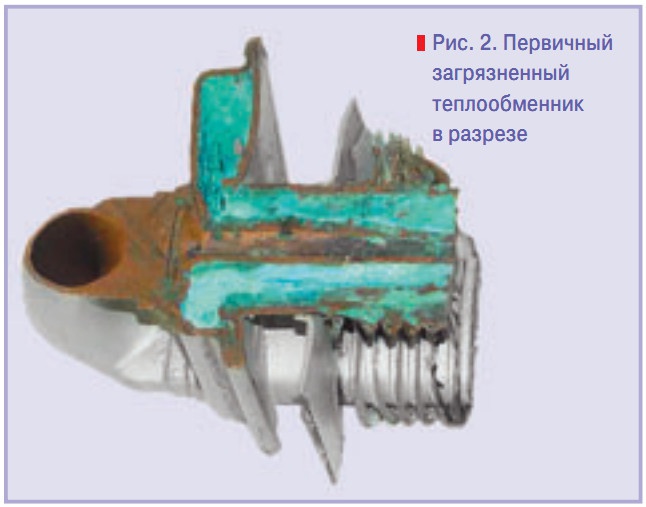

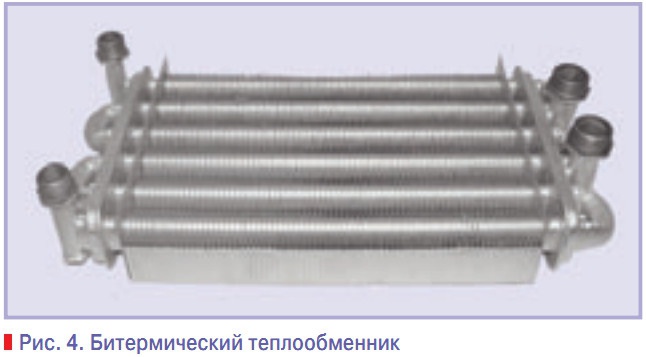

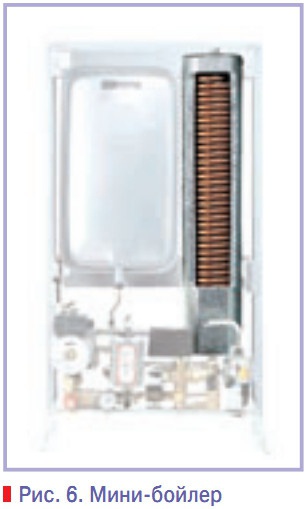

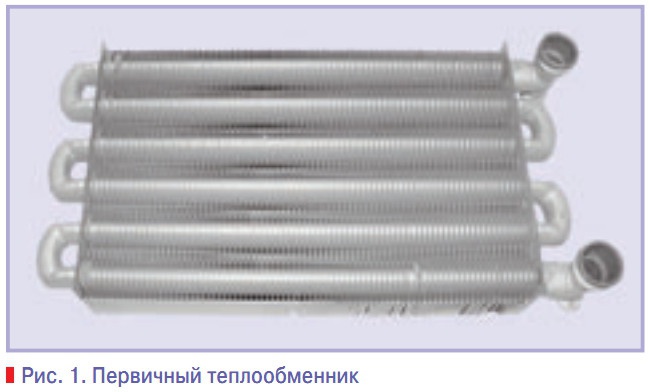

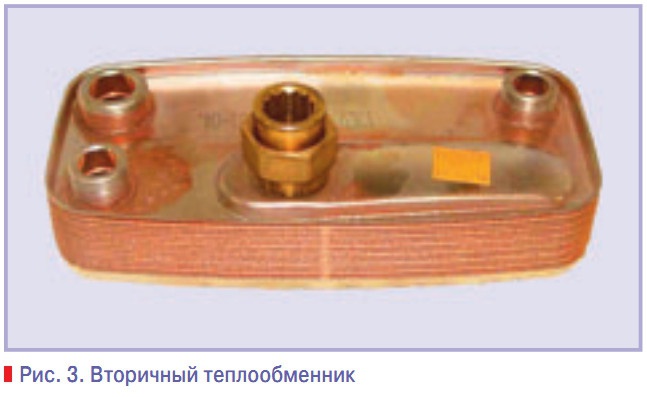

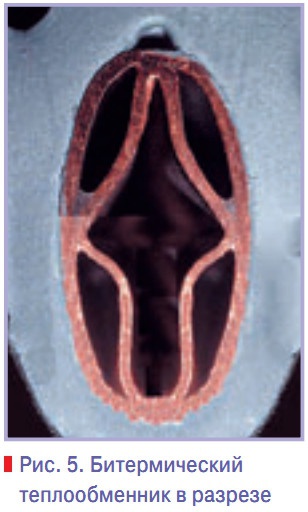

Теплообменники, используемые в навесных котлах, по принципу теплопередачи можно классифицировать так: ? первичные, в которых теплопередача происходит от газа к жидкости; ? вторичные, в которых тепло передается от жидкости (теплоноситель) к жидкости (контур ГВС); ? совмещенные (битермические), в которых происходит двойной теплообмен от газа к теплоносителю и от теплоносителя к санитарной воде. Первичный теплообменник представляет собой медную трубу, изогнутую в форме змеевика в одной плоскости, на которой находятся медные пластины (рис. 1). Поверхность первичного теплообменника покрыта защитным слоем для защиты от коррозии. В зависимости от длины трубы и количества ребер определяется его мощность. По конструкции первичные теплообменники одинаковы, но отличаются мощностью, габаритными размерами и способом подключения труб. На процесс теплообмена существенно влияют загрязнение пластин теплообменника грязью и копотью, а также отложение солей жесткости и грязи внутри теплообменника (рис. 2). Отложение солей жесткости и грязи внутри теплообменника существенно снижают теплообмен из-за уменьшения теплопроводности стенок теплообменника и нарушения циркуляции теплоносителя. Поэтому в регламентных сервисных работах сервисного обслуживания обязательна проверка состояния пластин и стенок теплообменника. По этой же причине обязательным условием при введении в эксплуатацию котла является наличие фильтра в системе отопления. Вторичные теплообменники (либо теплообменники ГВС) — соединенные между собой пластины из тонкой нержавеющей стали (рис. 3). Они установлены в котлах Micra 2 (Hermann),Major kW, Mini kW, (Immergas), Linea (Bongioanni).Благодаря большой площади теплообмена и высокой теплопроводности пластин обеспечивается необходимый теплообмен, даже несмотря на высокую скорость потока теплоносителя. Из-за скорости потока вторичный теплообменник не подвержен рискам отложения солей жесткости на своих стенках. К конструктивным особенностям пластинчатых теплообменников ГВС можно отнести направление потоков теплоносителя и холодной воды, которые, как правило, направлены навстречу друг другу. Мощность пластинчатого теплообменника зависит от количества пластин, спаянных между собой. Чем больше пластин, тем больше площадь теплообмена и тем выше мощность. Битермические теплообменники совмещают в себе два контура: отопления и горячего водоснабжения (рис. 4). Они установлены в котлах Hermann Habitat 2 (Hermann), Immergas Star kW (Immergas) и Linea Isy (Bongioanni). Конструктивно битермический теплообменник представляет собой коаксиальную трубу (трубу в трубе), на поверхности которой напаяны медные пластины — ребра теплообменника (рис. 5). Внутренняя труба теплообменника предназначена для санитарной воды ГВС, а наружная — для теплоносителя системы отопления. Во время работы в режиме отопления тепло от сгораемых газов передается непосредственно теплоносителю. Когда котел работает в режиме ГВС, тепло сгораемых газов передается теплоносителю, а затем контуру ГВС; при этом циркуляция в контуре отопления должна быть остановлена. Применение битермического теплообменника в котле устраняет необходимость в дополнительных гидравлических узлах: трехходовом клапане и вторичном теплообменнике. Это снижает стоимость котла и повышает надежность его работы. Недостатком этого теплообменника является то, что теплопередача в режиме работы горячего водоснабжения ограничена.Соответственно, количество приготовляемой горячей воды ниже, чем в котлах с двумя теплообменниками. Кроме того, не рекомендуется использовать котлы с битермическими теплообменниками в тех районах, где вода содержит повышенное количество солей жесткости. Это обусловлено тем, что из-за большого перепада температур в контурах отопления и ГВС процесс отложения солей происходит более интенсивно. В заключение скажем несколько слов о теплообменниках с повышенной емкостью. Они установлены в котлах VIP-класса, например, Eura (Hermann).По конструкции они представляют собой бойлер емкостью на 6–8 л, внутри которого практически по всему объему расположен медный змеевик. Указанные теплообменники еще называют мини-бойлерами (рис. 6). Через стенки мини-бойлера проходит контур ГВС, а по змеевику — контур теплоносителя. Преимущества данного теплообменника в том, что благодаря большому объему теплоносителя в теплообменнике во время изменения температуры и скорости потока воды ГВС сглаживаются пульсации температуры воды на выходе котла. Другими словами, на выходе из котла всегда обеспечивается горячая вода стабильной температуры независимо от скачков температуры воды на входе и изменения напора воды. Кроме того, теплообменник с повышенной емкостью позволяет использовать функцию «быстрого старта», что обеспечивает горячую воду заданной температуры сразу после включения крана. Таковы основные виды теплообменников, которые применяются в газовом отопительном оборудовании. Надеемся, что этот короткий экскурс вместе с опубликованными в предыдущих выпусках журнала статьях (о газовом и трехходовом клапанах, датчиках) поможет больше узнать об особенностях конструкции газовых котлов
