Этажный распределительный узел Logofloor R является продолжением производственной линейки этажных распределительных узлов Logofloor компании Meibes GmbH, производимых с конца ХХ века. Первые поставки в Россию распределительных узлов Logofloor были осуществлены в конце 2011 года ещё до введения Свода Правил 60.13330.2012.

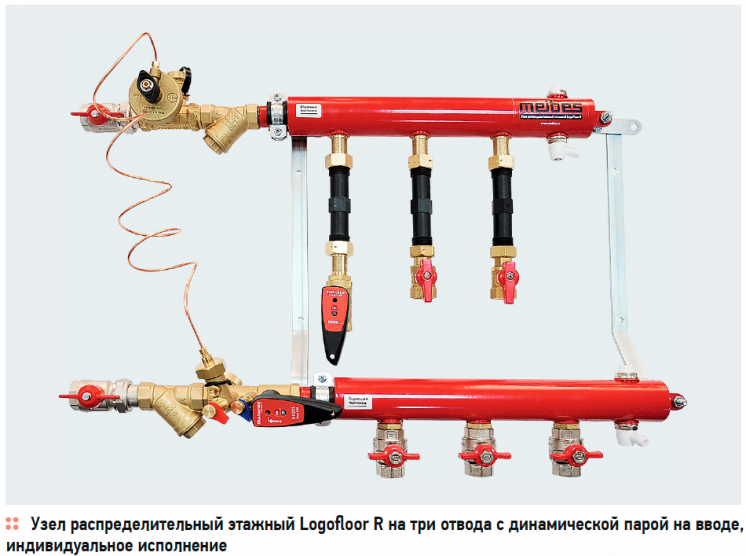

Logofl oor R — новый этап локализации производства «Майбес РУС» в России. 5/2017. Фото 1

Этажный распределительный узел Logofloor R разработан с учётом опыта проектирования, применения и эксплуатации в России и обладает следующими преимуществами относительно предыдущего поколения Logofloor и аналогичных решений данного сегмента:

1. Коллектор выполнен из бесшовной трубы с минимальным количеством сварных соединений — выходы коллектора на квартиры, воздухоотводчики и сливные краны производятся без использования сварки, что повышает надёжность данного узла.
2. Балансировочная арматура на вводе предусматривает возможность быстрого и удобного отключения импульсной трубки для исключения возможности подтопления здания в случае её повреждения при эксплуатации.
3. Балансировочная арматура на вводе позволяет измерить не только циркулирующий расход, но и поддерживаемый и приходящий от магистрали гидравлический напор системы отопления, что позволяет быстрее найти причину недостаточной циркуляции.
4. Широкий выбор запорно-балансировочной арматуры на отводах в квартиры с возможностью установки теплового счётчика без привязки к конкретному производителю и его опломбировки.
5. Балансировочные клапаны на отводах в квартиры имеют крайне широкий диапазон настройки, позволяющий сбалансировать между собой даже значительно гидравлически отличающихся потребителей. Это особенно актуально для потребителей с малыми расходами, например, для квартир-студий или зданий с малыми удельными теплопотерями.
6. Система фильтрации и ограничение перепада давления, гарантирующая безопасность и долговечность работы этажного распределительного узла.
7. Возможность создания различных индивидуальных модификаций под требования конкретного технического задания, проекта или объекта. Широкое разнообразие схем по типам вводных групп и типам контуров на потребителей — например, выходы на потребителей можно выполнить вверх.
8. Компактность, возможность простого и быстрого монтажа.
9. Наличие готовых блоков этажных распределительных узлов в программе для гидравлического расчёта Meibes CO 4.1.

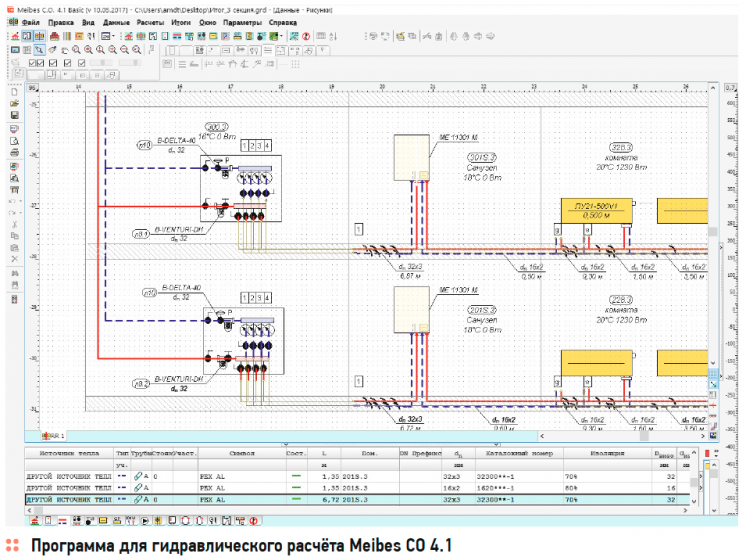

Logofl oor R — новый этап локализации производства «Майбес РУС» в России. 5/2017. Фото 2

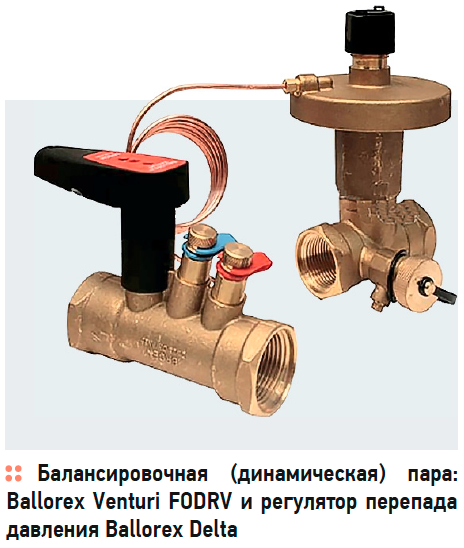

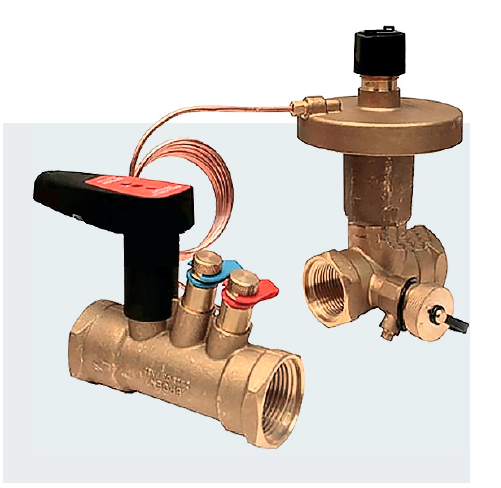

В соответствии со СП 60.13330.2012 на вводе в этажный распределительный узел Logofloor R предусматривается пара балансировочных клапанов: регулятор перепада давления Ballorex Delta совместно с клапаном-партнёром Ballorex Venturi FODRV с дренажем. Данное решение позволяет установить требуемый перепад давления на клапане Ballorex Delta, а также ограничить максимальный расход на клапане Ballorex Venturi. При этом на клапане Ballorex Venturi можно произвести эксплуатационную настройку расхода в случае серьёзных вмешательств в гидравлику системы всеми потребителями тепла на эксплуатируемом этаже.

Также огромное значение имеет тип используемой арматуры на отводах на потребителей. Распределительный узел Logofloor R поставляется в двух базовых типах диаметрами DN15 и DN20:

  • с шаровыми кранами;
  • с ручными балансировочными клапанами Ballorex Venturi DRV.

Применение балансировочных клапанов на отводах на потребителей позволяет гидравлически отбалансировать между собой различных потребителей (например, потребителей разной мощности или потребителей разной удалённости от этажного распределительного узла), а также осуществить эксплуатационную настройку в случае изменение потребителем гидравлики своей системы, при которой он может неблагоприятно повлиять на соседей.

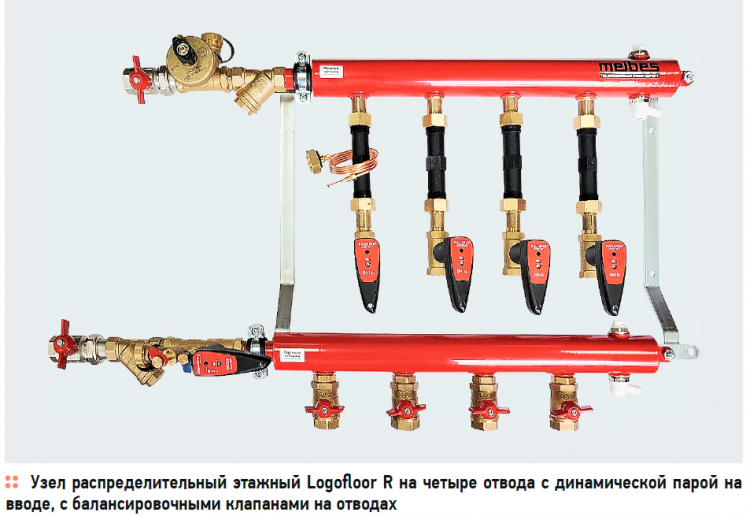

Logofl oor R — новый этап локализации производства «Майбес РУС» в России. 5/2017. Фото 3

Балансировочные клапаны Ballorex Venturi DRV имеют конструкцию шарового крана с регулирующим винтом, позволяющим быстро и удобно перекрыть поток теплоносителя, а также очень широкий диапазон плавной настройки пропускной способности.

Приведём в качестве примера один из расчётов жилого дома с высоким термическим сопротивлением наружных стен и большой долей квартир-студий (табл. 1). При гидравлическом расчёте определяем необходимые пропускные способности балансировочных клапанов на каждую квартиру.

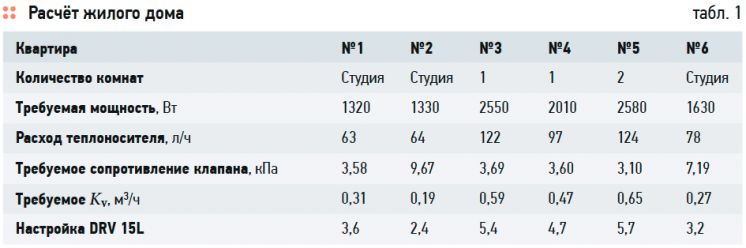

Logofl oor R — новый этап локализации производства «Майбес РУС» в России. 5/2017. Фото 4

Как видно из таблицы, для гидравлической балансировки квартиры №2 необходимо применение балансировочных клапанов с низким минимальным значением пропускной способности, которую возможно обеспечить применением балансировочных клапанов Ballorex Venturi DRV. Большинство балансировочных клапанов на рынке имеют большие значения пропускной способности и не способны качественно сбалансировать системы с потребителями с малой тепловой нагрузкой. Мало того — в дальнейшем на них будет тяжело производить эксплуатационную настройку при изменении гидравлики жильцом.

Meibes Logofloor R — широкий выбор различных модификаций этажных распределительных узлов высокого качества с малыми сроками поставки. Применение инновационных разработок в производстве, 100 %-е тестирование каждого изделия и применение качественной запорно-регулирующей арматуры позволяет этажным распределительным узлам Logofloor R обеспечивать надёжность и максимальный комфорт потребителей.

Помимо решений Logofloor R, компания «Майбес РУС» может предложить комплектацию внутренних инженерных систем с термостатической арматурой Simplex, которая содержит как недорогие, но качественные решения по обвязке приборов отопления, так и уникальные решения, способные «закрыть» многие проблемы, возникающие при монтаже.
