Частая подпитка, недогревание, лопнувшая секция теплообменника

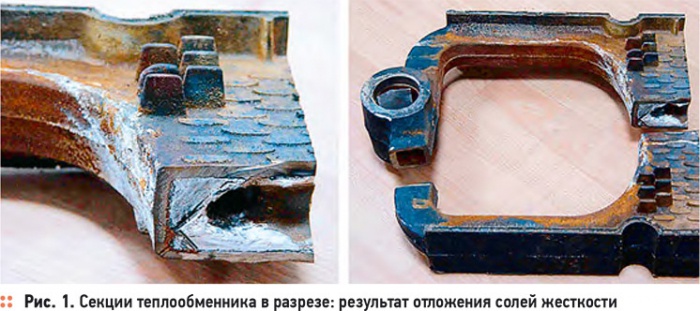

В лексиконе сервисных инженеров «подпиткой» называется процесс восстановления давления теплоносителя в системе отопления. Чтобы понять, насколько негативно влияет частая подпитка на работу оборудования, необходимо заметить, что в воде содержатся соли жесткости. Жесткой называется вода, в которой содержатся растворенные соли кальция и магния. При нагревании воды соли образуют накипь, а если в воде высокое содержание указанных солей, то выпадает осадок. Эти процессы вредны для теплообменников, бойлеров, труб или водонагревательных колонок, поскольку из-за этого нарушается процесс теплообмена. Вывод: чем больше осуществлять подпитку, тем больше в котел и систему отопления с водой попадут соли жесткости, которые при нагревании теплоносителя осядут на внутренних стенках теплообменника котла и труб системы отопления. В результате велика вероятность того, что осадок солей станет причиной выхода из строя секций теплообменника (рис. 1).
Рассмотрим типичную ситуацию на примере напольных котлов с чугунным теплообменником: Eurobongas, Hola, Idea Bongioni. Некоторые монтажные организации выполняют монтаж системы отопления так, что подпитка системы отопления осуществляется в обратную магистраль системы отопления (т.е. «в обратку») на расстоянии от котла меньше 1 м. Такой способ монтажа со всей ответственностью можно назвать некорректным. В этом случае увеличивается вероятность выхода из строя секций теплообменника. Приведем несколько ситуаций.
Представьте себе, что котел в зимнее время года нагрел теплоноситель до 80-90°C. В этот момент по какой-то причине падает давление в системе отопления. Котел остается нагретым, а владелец котла или ответственное лицо, чтобы создать рабочее давление, подпитывает систему отопления. При этом температура входящей воды 5 °C. Поскольку подпитка выполнена «в обратку» и находится в непосредственной близости от котла, то в нагретый теплообменник попадает холодная вода. Происходит резкий перепад температуры, вследствие чего в чугуне — металле, из которого изготовлены секции теплообменника — могут образоваться трещины. В итоге велика вероятность того, что теплообменник лопнет и произойдет утечка теплоносителя.
По неизвестным причинам происходит частое падение давления теплоносителя в системе отопления, соответственно, и часто осуществляется подпитка системы. В зависимости от уровня жесткости воды в теплообменник и систему отопления поступает все новая порция солей кальция и магния, которые откладываются на стенках теплообменника и труб. В определенный момент во время работы оборудования из-за высокого термического сопротивления прослойки накипи может произойти температурный перекос (температурный удар). В результате, перегревается корпус теплообменника и он разрушается. Все эти ситуации убеждают нас в том, что «подпитку» системы отопления логичней осуществлять в подающую магистраль, а также исключить вероятность частой подпитки.
Из-за резкого перепада температуры в металле, из которого изготовлены секции теплообменника, образуются трещины
Замена секций в напольном котле с чугунным теплообменником
Если выход теплообменника из строя все же произошел, то неизбежна замена его секций. Рассмотрим на конкретном примере котла Idea Bongioni пошагово, как заменить секции теплообменника.
- Отключите электричество, демонтируйте обшивку, газовый блок с горелкой, пульт управления, отсоедините дымоход.
- Локализуйте (обнаружьте) поврежденную секцию.
- Опорожните котел и отсоедините его от системы.
- Поставьте котел на подставку так, чтобы поврежденная секция оказалась на весу.
- Снимите стягивающие штанги.
- Демонтируйте поврежденную секцию с помощью рычага, либо аккуратно постукивая с помощью зубила и молотка.
- Демонтируйте соединительные ниппели.

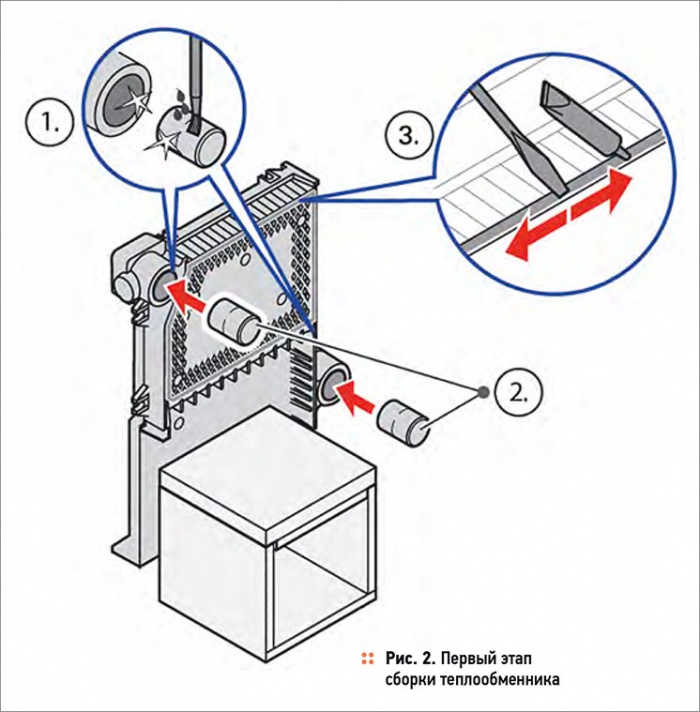

- Установите оставшуюся часть теплообменника так, чтобы было удобно соединить его с новой секцией, причем если теплообменник разобран полностью, то необходимо опереть тыловую секцию о специальную подставку (рис. 2), а в качестве подставки можно использовать, например, деревянную доску.
- Смажьте новые ниппели суриковой смазкой и установите на место демонтированных (рис. 2, п. 1), тщательно следя за правильностью их расположения и предварительно очистив гнездо посадки.
- По периметру секции, в специальные углубления, необходимо нанести силикон. Если силикона нет, то можно использовать высокотемпературный автомобильный герметик, выдерживающий температуру 360 °C.
- Установите за тыльной секцией на ниппели первую среднюю секцию, равномерно и аккуратно простукивая деревянным молотком «киянка».

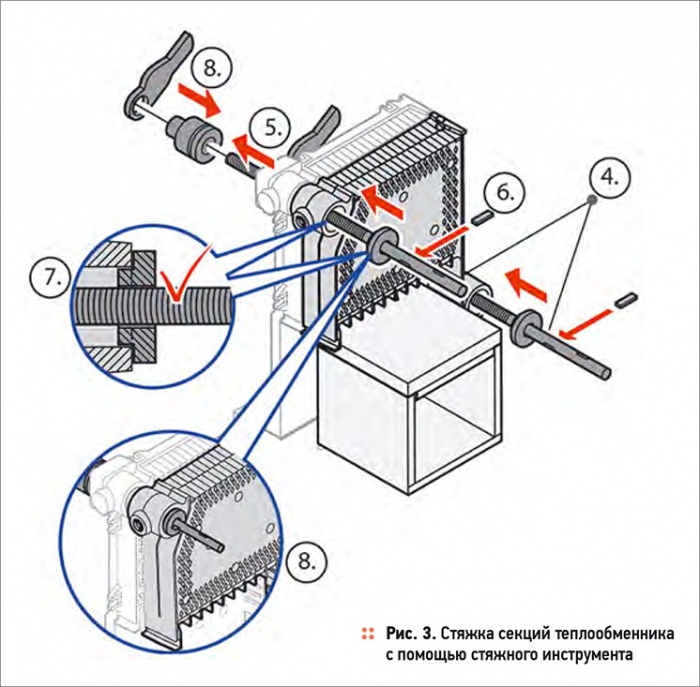

- Используя стяжной инструмент, стяните секции до полного их соединения (рис. 3).
- Установите два других ниппеля и соберите котел в аналогичной последовательности.

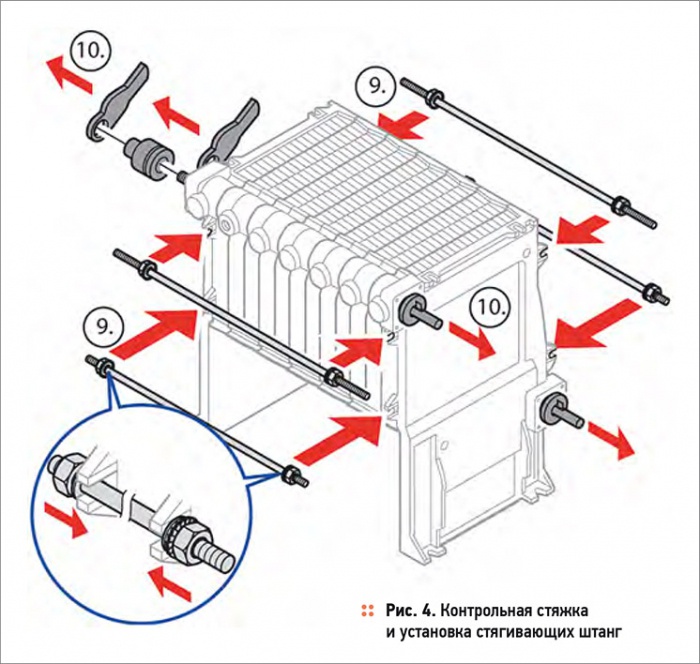

- После сборки всех секций (всего теплообменника) произведите контрольную стяжку стяжным инструментом и установите стягивающие штанги (рис. 4).
- Проведите завершающие гидроиспытания теплообменника.
«Подпиткой» называется процесс восстановления давления теплоносителя в системе отопления
Как избавиться от запаха угарного газа в помещении
При соблюдении нормальных условий эксплуатации напольного оборудования проблем с котлом нет. В процессе планового ТО межсекционное пространство может даже не осматриваться сервисным инженером. Но условия эксплуатации могут измениться, особенно если нарушаются правила приточно-вытяжной вентиляции. Если она не соответствует нормам или отсутствует вообще, то в помещении, где установлен котел, нарушается обмен воздуха.
При этом уменьшается содержание кислорода, что приводит к некачественному сгоранию газа в котле, при котором выделяется повышенное количество углерода.
Изменяется состав дымовых газов, и в результате в межсекционном пространстве происходит отложение шлаков (смесь углерода и пыли). Этот процесс длительный. В некоторых случаях, как показывает практика, он может проходить в течение года, а то и более. Первый признак образования шлака — появление в помещении запаха угарного газа. Определить такую проблему достаточно просто. Для этого необходимо снять верхние панели кожуха, под которыми (в передней и задней части котла) четко будут просматриваться два ревизионных лючка, каждый из которых крепится четырьмя винтами.
Открыв один из этих лючков, мы получим доступ к межсекционному пространству.
Визуально можно определить, в каком состоянии находится межсекционное пространство и нужно ли проводить его чистку. Если межсекционное пространство забито шлаком, необходимо приступить к процессу его очистки. Для этого надо демонтировать второй лючок, а также горелку котла. Для чистки понадобится специальный ершик (при отсутствии ершика можно использовать тонкий металлический прут), пылесос, фонарик, плотный картон. После демонтажа лючков и горелки установите плотный картон внутрь котла, вместо горелки. В процессе чистки большая часть шлака будет падать на этот картон.
После установки картона с помощью ершика (прута) и пылесоса уберите шлак из меж- секционного пространства. Фонарик пригодится во время чистки. Его лучше всего расположить внизу котла так, чтобы он освещал топку. После очистки межсекционного пространства аккуратно достаньте картон со шлаком, утилизируйте его и оцените качество работы. Наконец, после окончания работы соберите демонтированные части котла и протестируйте оборудование.
Проверка протока сантехнической воды
Представьте, что на объекте вы столкнулись с ситуацией, когда котел — в нашем примере это котел Habitat — не переключается в режим ГВС из-за слабого протока воды. При этом проток в кране холодной воды достаточно высокий. Вы убедились, что на котел вода подается под нужным давлением, а из смесителя — выходит тонкой струйкой. В чем же причина? В отложениях солей жесткости в теплообменнике? Или в каком-то внешнем факторе?

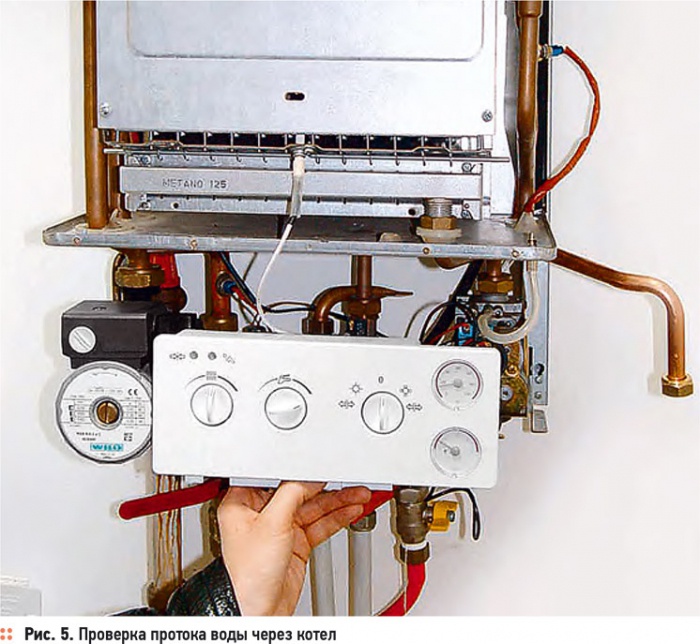

Чтобы проверить проток непосредственно на выходе из котла, необходимо демонтировать с котла трубопровод выхода горячей воды. По правилам, в этом случае необходимо участие монтажной организации. Но существует возможность обойтись и своими силами. Для этого необходимо перекрыть вентиль на трубопроводе подачи холодной воды в котел, затем демонтировать трубку выхода горячей воды из теплообменника (на ней находится датчик NTS контура ГВС). Эту трубку необходимо развернуть так, чтобы другой ее конец, который прикручивается накидной гайкой к группе ГВС, развернулся по горизонтали вправо на 180° (рис. 5). При этом он будет выходить из котла. Эту трубку необходимо снова зафиксировать в теплообменнике. Затем подставить под трубку емкость для воды и открыть вентиль на трубопроводе подачи холодной воды в котел.
В этом случае вы увидите, с каким протоком выходит вода для нужд ГВС из котла. Зная давление воды или проток на входе в котел, вы сможете сделать соответствующие выводы. Например, на входе в котел давление воды и ее проток соответствуют требованиям, указанным в технических характеристиках оборудования, а на выходе из котла давление воды падает и проток резко уменьшается. Это означает что, скорее всего, покрылся отложениями солей битермический теплообменник.
Если же давление и проток воды на входе и выходе из котла не изменяется, необходимо искать внешние причины слабого протока воды на смесителе. Весь описанный процесс следует проводить при полностью открытом регуляторе протока сантехнической воды в котле.
