Опубликовано в журнале СОК №9 | 2014

Эта статья посвящена описанию различных видов конструктивного исполнения насосов, которые могут применяться для систем централизованного водоснабжения и отопления, а также присущих им особенностей.

The use of pumps for water supply in housing and office buildings. 9/2014. Фото 1

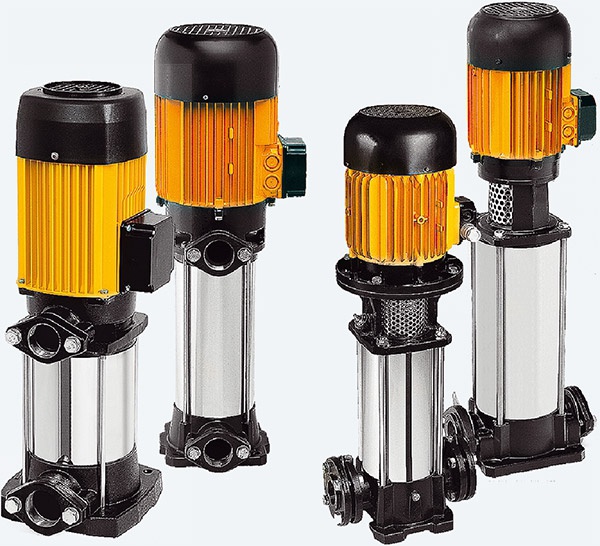

Рис. 2. Примеры вертикальных многоступенчатых насосов

The use of pumps for water supply in housing and office buildings. 9/2014. Фото 2

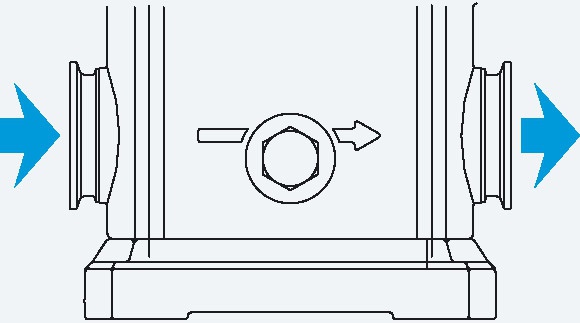

Рис. 3. Присоединение типа Clamp

The use of pumps for water supply in housing and office buildings. 9/2014. Фото 3

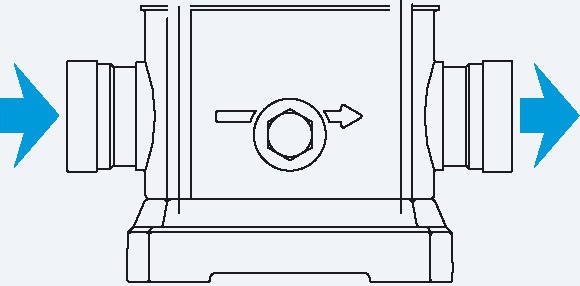

Рис. 4. Присоединение типа Victaulic

The use of pumps for water supply in housing and office buildings. 9/2014. Фото 4

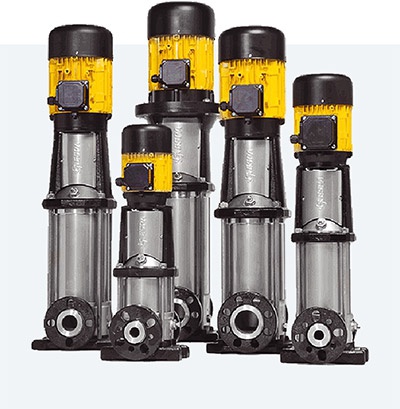

Рис. 5. Вертикальные многоступенчатые насосы по-настоящему универсальны и дешевы

Одной из основных потребностей современных городов является бесперебойное снабжение водой, необходимой для обеспечения жизнедеятельности людей. Вода также используется для обеспечения населения теплом. В современном мире для этого используются системы централизованного водоснабжения и отопления.

«Главным органом» любой из таких систем является насос — «сердце» системы, обеспечивающий движение воды от источников водоснабжения к местам водопотребления. Описанию различных видов конструктивного исполнения насосов, которые могут применяться для систем централизованного водоснабжения и отопления, а также присущих им особенностей, и посвящена эта статья.

Современные системы централизованного водоснабжения подразделяются на холодное водоснабжение (ХВС) и горячее водоснабжение (ГВС). Отдельное место занимают системы централизованного отопления. Особенности устройства систем, температура циркулирующей в них воды, давление и ряд других параметров будут определять тип и характеристики применяемых в них насосов.

Рассмотрим подробнее основные типы насосов, применяемых в инженерных коммуникациях ЖКХ и административных зданий.

Горизонтальные насосы с осевым всасывающим и радиальным напорным патрубками

Существует три основных вида конструктивного исполнения таких насосов:

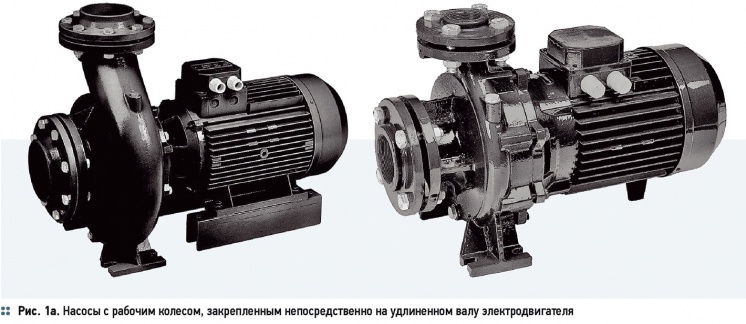

  • моноблочные (рис. 1а) — рабочее колесо закреплено непосредственно на удлиненном валу электродвигателя;

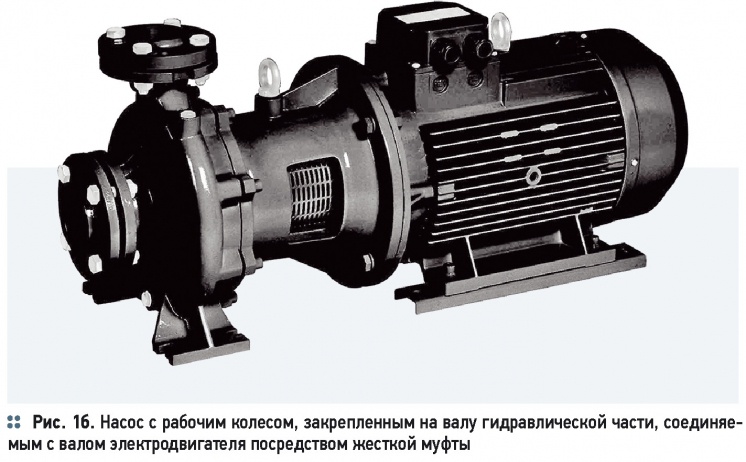

  • консольно-моноблочные (рис. 1б) — рабочее колесо закреплено на валу гидравлической части, соединяемом с валом электродвигателя посредством жесткой муфты;

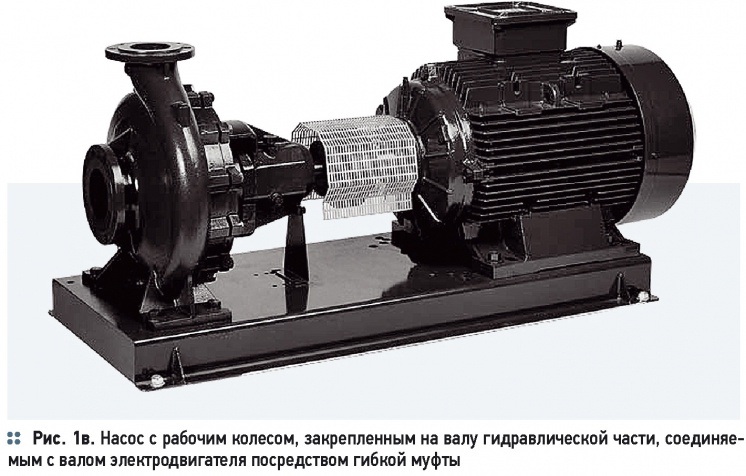

  • консольные (рис. 1в) — рабочее колесо закреплено на валу гидравлической части, соединяемом с валом электродвигателя посредством гибкой муфты, а гидравлическая часть и электродвигатель, выполненные в виде раздельных узлов, монтируются на общей раме-основании.

Современные системы централизованного водоснабжения подразделяются на холодное и горячее. Особенности устройства систем, температура циркулирующей в них воды, давление и ряд других параметров будут определять тип и характеристики применяемых в них насосов

Насосы такого типа являются наиболее распространенными на рынке насосного оборудования для водоснабжения. Объясняется это просто — при отсутствии специальных требований к материалам изготовления эти насосы, как правило изготавливаемые из чугуна, являются надежными и неприхотливыми в эксплуатации, имея при этом привлекательную по сравнению с насосами других типов стоимость.

Характерной особенностью насосов с осевым всасывающим и радиальным напорным патрубками является их способность перекачивать значительные объемы воды при относительно небольшом напоре, развиваемом насосом (как правило, подобные насосы имеют одно рабочее колесо). При этом температура среды, перекачиваемой насосами различных производителей, варьируется в пределах —15   +120°C, что позволяет применять насосы для систем как холодного, так и горячего водоснабжения.

The use of pumps for water supply in housing and office buildings. 9/2014. Фото 5

The use of pumps for water supply in housing and office buildings. 9/2014. Фото 6

The use of pumps for water supply in housing and office buildings. 9/2014. Фото 7

В системах отопления такие насосы также могут применяться, однако для систем отопления, работающих на перегретой воде с температурой +130…+150 °С при высоком давлении, используются уже версии насосов, изготовленные из чугуна с шаровидным графитом (например EN-GJL-500).

Для специфических применений могут также использоваться насосы, гидравлические части которых изготовлены из нержавеющей стали либо из бронзы.

Широкий выбор материалов механических уплотнений (карбид вольфрама, графит, карбид кремния, оксид алюминия и др.) позволяет использовать насосы в широком диапазоне температур и сред. В ряде случаев (как правило, для насосов большой мощности) используется сальниковая набивка.

В качестве приводов для насосов могут применяться двух- и четырех-, а также шестиполюсные электродвигатели.

Наиболее распространенными являются насосы с двухполюсными электродвигателями со скоростью вращения вала 2900 мин-1.

Моноблочные центробежные электронасосы с «сухим» ротором конструктивного исполнения in-line

Моноблочные насосы с «сухим» ротором исполнения in-line имеют вертикально расположенный электродвигатель и одно рабочее колесо, закрепленное непосредственно на удлиненном валу электродвигателя. Различают одинарное и сдвоенное исполнения насосов. Сдвоенное исполнение отличается от одинарного наличием двух электродвигателей (и двух рабочих колес, соответственно) и общей гидравлической части.

Нужно отметить, что такая конструкция насоса позволяет обеспечить 100 %-е резервирование рабочего насоса.

Размеры всасывающего и напорного патрубков насосов идентичны, что позволяет «встраивать» насос прямо в трубопровод в любом подходящем для этого месте.

Температура перекачиваемой среды может находиться в диапазоне –10…+130 °C, что обуславливает применение таких насосов в основном в системах отопления, хотя довольно часто они применяются также и в системах ХВС и ГВС. Тип уплотнения насосов — механическое. Материалы используемых уплотнений — керамика, графит, карбид кремния — обеспечивают широкий диапазон вероятных применений насосов в системах водоснабжения и отопления.

При выборе насосов с «сухим» ротором исполнения in-line необходимо обращать внимание на особенности насосов, заявленные изготовителем. Например, ряд насосов, предлагаемых сегодня на российском рынке, может использоваться только в замкнутых системах. Таким образом, для открытой системы существует риск невозможности использования даже правильно подобранного по гидравлическим параметрам (а зачастую и закупленного) насоса.

Вертикальные многоступенчатые насосы

Широкое распространение в системах водоснабжения в жилищно-коммунальном хозяйстве и в административных зданиях, а также в крупных торгово-развлекательных центрах получили вертикальные многоступенчатые насосы (рис. 2). Благодаря своей конструкции многоступенчатые насосы способны создавать большое давление (до 25 бар и выше), что позволяет использовать их для водоснабжения высотных зданий.

Как правило, проточные части насоса изготовлены из нержавеющей стали марок AISI 304 либо AISI 316, что позволяет применять их для перекачивания питьевой воды. Уплотнение — механическое, доступны такие материалы, как графит, карбид кремния и некоторые другие.

Исполнения насосов по патрубкам довольно разнообразны:

  • напорный патрубок располагается над всасывающим, присоединение фланцевое, с круглым или овальным фланцем;
  • наиболее распространенное, а потому и привычное исполнение типа in-line, фланцевое, с круглым или овальным фланцем;
  • присоединение типа Clamp в конфигурации in-line (рис. 3);
  • присоединение типа Victaulic в конфигурации in-line (рис. 4).

Способы монтажа вертикальных многоступенчатых насосов делают их по-настоящему универсальными — подобные насосы ряда ведущих производителей могут располагаться вертикально, горизонтально либо под некоторым углом к горизонтальной поверхности (для этого могут понадобиться дополнительные кронштейны).

В наиболее совершенных вертикальных многоступенчатых насосах, имеющихся сегодня на рынке, реализована возможность быстрой и легкой замены механического уплотнения без демонтажа электродвигателя, обычно требующегося в таких случаях, что позволяет значительно снизить издержки на техническое обслуживание насосов.

Для насосов этого конструктивного исполнения доступны различные диапазоны температур перекачиваемой среды — это и «универсальный» диапазон -15…+120 °C, и более узкий, подходящий исключительно для холодной воды диапазон +4…+35 °C. Суженный диапазон объясняется наличием в насосе деталей, таких как диффузоры и втулки, изготовленных из полимеров — как правило, для этого используется Noryl (полифениленоксид, термопласт с высоким сопротивлением к химическим воздействиям).

Несмотря на ограничения по применению, такие насосы значительно (иногда в разы) дешевле по отношению к своим полностью «нержавеющим» собратьям, а значит, использование этих насосов в системах ХВС экономически более целесообразно (рис. 5).

Подходы, используемые при подборе насосов

Единственно правильной формулы, позволяющей безошибочно подобрать оптимальный вариант конструктивного исполнения насосов под свои потребности, не существует. Правильный выбор насоса — это всегда компромисс между его конструктивными особенностями, материалами изготовления, возможностью эксплуатации на конкретном объекте и, конечно же, стоимостью.

Единственно правильной формулы, позволяющей безошибочно подобрать оптимальный вариант конструктивного исполнения насосов под свои потребности, не существует. Правильный выбор насоса — это всегда компромисс между различными факторами

В качестве рекомендаций могут быть выделены следующие аспекты подбора:

  • соответствие свойств материалов, использованных для изготовления насоса, условиям фактической эксплуатации;
  • удобство монтажа насоса (насосной группы) непосредственно на месте предполагаемой эксплуатации;
  • соответствие рабочих характеристик насоса (гидравлических и электрических) требуемым;
  • наличие ограничений по применению и их критичность применительно к конкретному объекту (системе).

Также могут быть выделены такие косвенные аргументы для принятия решения о выборе насоса, как:

  • гарантийный срок, предоставляемый изготовителем (поставщиком) насосов (он более или менее отражает уровень качества насоса, ведь изготовитель однозначно не будет давать три года гарантии на оборудование, реально работающее без проблем только один-два года);
  • опыт использования аналогичного оборудования другими потребителями (причем известность торговой марки никак не связана с уровнем качества, являясь лишь результатом маркетинговой стратегии, используемой для продвижения своей продукции поставщиком оборудования).

В любом случае, приоритетность факторов, влияющих на принятие решения, остается полностью на усмотрение самого покупателя.
