Несмотря на многовекторность проблемы повышения энергетической эффективности объектов как коммерческого, так и частного строительства, снижение энергопотребления является в России однозначно усиливающимся трендом. В компании GEFFEN это понимают и уделяют самое серьёзное внимание производству конденсационного отопительного оборудования. В последние годы в ассортименте компании появились флагманские продукты с отличными техническими характеристиками и высокими показателями надёжности. Появление BIM-моделей данной техники открывает для проектировщиков широкие возможности для её включения в проекты.
Газовый конденсационный котёл GEFFEN MB 4.1

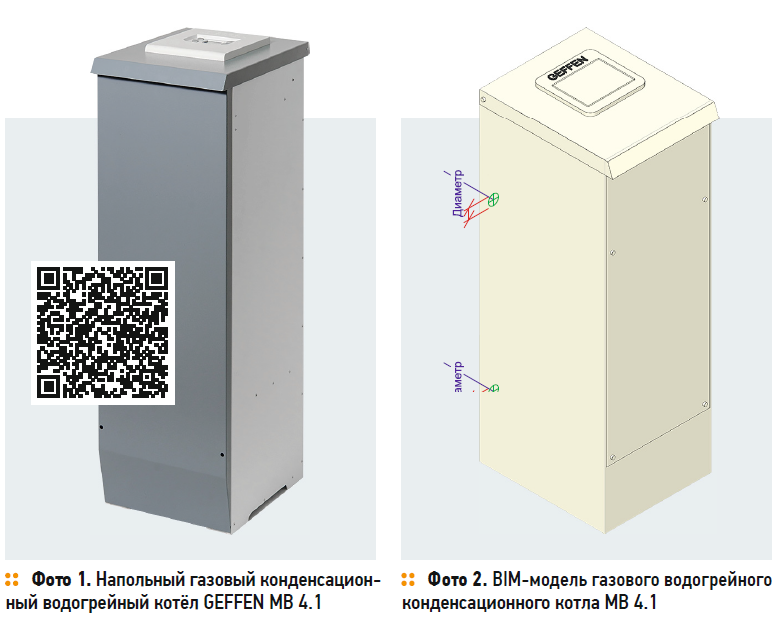

На фото 1 и 2 представлены напольный конденсационный котёл GEFFEN MB 4.1 и его «цифровой двойник». Агрегат выпускается в линейке мощностей 40, 60, 80 и 99 кВт, имеет закрытую камеру сгорания, а также запатентованный теплообменник из нержавеющей стали, позволяющий работать в системе отопления с рабочей температурой 85°C. При этом КПД котла MB 4.1 в низкотемпературном режиме 50/30°C составляет не менее условных 105%.
Напольный газовый конденсационный котёл GEFFEN MB 4.1 работает на природном газе с возможностью лёгкой перенастройки на использование сжиженных углеводородных газов (СУГ, LPG).
Погодозависимая и защитная автоматика уже встроена в базовую комплектацию котла, что ощутимо повышает гибкость работы оборудования и обеспечивает её безопасность и надёжность.
Производитель позаботился об удобстве техники для пользователя, а также о гармоничной инсталляции агрегата в систему отопления. Панель котла позволяет регулировать температуру систем отопления и ГВС, подключать комнатный термостат или контроллеры по протоколу OpenTherm, подсоединять насосы контура отопления и ГВС, а также датчик бойлера (ёмкостного накопителя косвенного нагрева). Котёл GEFFEN MB 4.1 гармонично впишется в любой интерьер благодаря скромным габаритам — ширина котла составляет всего 31 см.
Котёл MB 4.1 оборудован горелкой с полным предварительным смешением, которая имеет модуляцию от 20 до 100%.
Конструкция теплообменника специфична вертикально расположенными трубками для движения теплоносителя, а также обеспечивает гравитационную очистку отколовшегося шлама в нижний коллектор с последующим удалением его через шламоотводчик.
Газовый конденсационный котёл GEFFEN MB 3.1
Напольный газовый конденсационный котёл GEFFEN MB 3.1 с теплообменником из нержавеющей стали (фото 3) выпускается в линейке мощностей от 127 до 2000 кВт. КПД данного агрегата в режиме 50/30°C составляет не менее условных 107%, что является весьма высоким показателем.

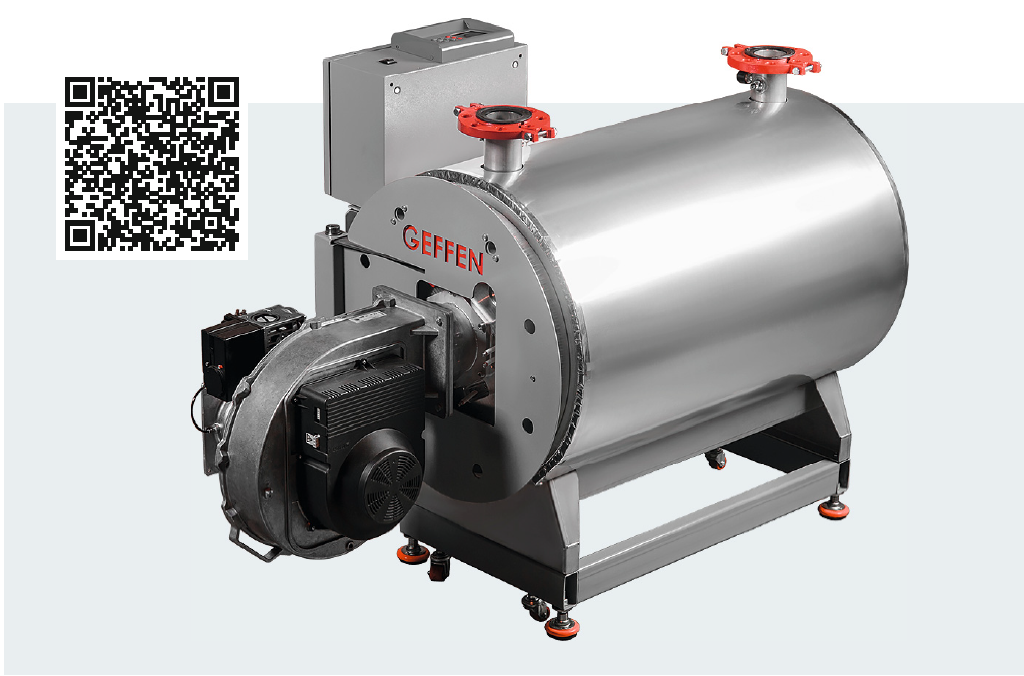

Фото 3. Газовый конденсационный водогрейный котёл MB 3.1
«Сердце» котла MB 3.1 — премиксная горелка — работает по принципу полного предварительного смешения, имеет диапазон модуляции от 18 до 100%, а запуск оборудования обеспечивается электронным розжигом.
Так же, как и модель 4.1, котёл MB 3.1 работает на природном газе и при этом обладает простой системой перенастройки на использование СУГ.
Дополнительное удобство контроля за показателями работы дают датчики температуры подающей и обратной линий.
Среди преимуществ газового конденсационного котла GEFFEN MB 3.1 — малый вес (1 кг на 1 кВт мощности), а также низкий уровень шума — до 59 дБ(А) при максимальном значении мощности. Предоставляется BIM-модель.
Задачу обеспечения горячей водой жилого помещения с успехом решают предлагаемые компанией GEFFEN бойлеры (ёмкостные водонагреватели) GLB 300 (фото 4) из нержавеющей стали толщиной 1,5 мм с нержавеющим теплообменником повышенной мощности. Магниевый анод успешно предотвращает образование накипи, а термометр на передней панели даёт возможность пользователю контролировать степень нагрева воды.

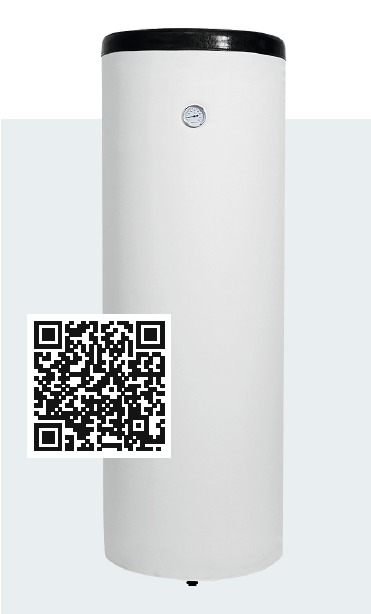

Фото 4. Бойлер GEFFEN GLB 300 с корпусом и теплообменником из нержавеющей стали
Стоит отметить и заботу производителя о защите корпуса агрегата ещё до начала эксплуатации: мягкая грязеотталкивающая оболочка защитит бойлер от повреждений при транспортировке и монтаже. Также в конструктиве устройства предусмотрено место установки трубчатого электронагревателя (электроТЭНа).
Важной отличительной особенностью модели GEFFEN GLB 300 является наличие двух теплообменников. Для обоих модификаций имеются BIM-модели.
Применение в реальном проекте
Теплогенераторная магазина с предприятием общественного питания, где применяется описанная выше техника, расположена в деревне Мыза Ленинского района Тульской области (Иншинское сельское поселение), микрорайон «Северная Мыза».
Предназначение объекта — выработка теплоносителя для систем отопления, ГВС и вентиляции. В теплогенераторной установлены три водогрейных котла GEFFEN MB 4.1 мощностью 99 кВт. Чертёж объекта приведён на рис. 1.

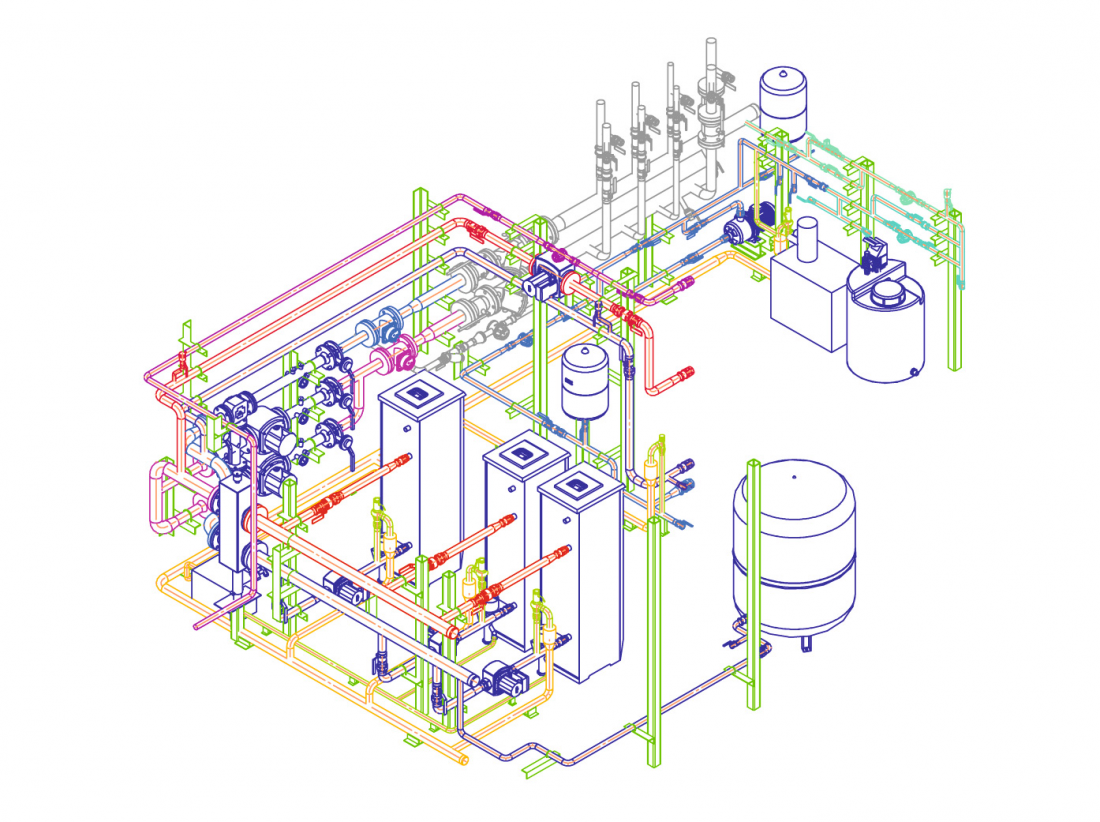

Рис. 1. Компоновочная схема из проекта теплогенераторной (297 кВт)
Вся отопительная техника работает самостоятельно и бесперебойно, постоянное присутствие обслуживающего персонала на объекте не предусмотрено.
