Коллеги (проектировщики смежных разделов) размещают свои системы, и мы получаем неизбежные коллизии: дефицит места, выделенного для источника теплоснабжения; отсутствие вариантов или невозможность прокладки каналов для дымоудаления, в том числе связанные с угрозой нарушения архитектурного облика объекта; невозможность прокладки отдельных коммуникаций.

Приходится возвращаться к предыдущим этапам, вносить коррективы… Замкнутый круг и обыденный для монтажников результат: на этапе монтажа инженерных систем исполнители вынуждены принимать решения об изменениях на месте. Учитывая сложности традиционного пути, российская компания Geffen, имеющая более 15 лет производственного опыта в данной теме, разработала BIMсемейства теплогенераторных с диапазоном применения от 100 до 360 кВт.

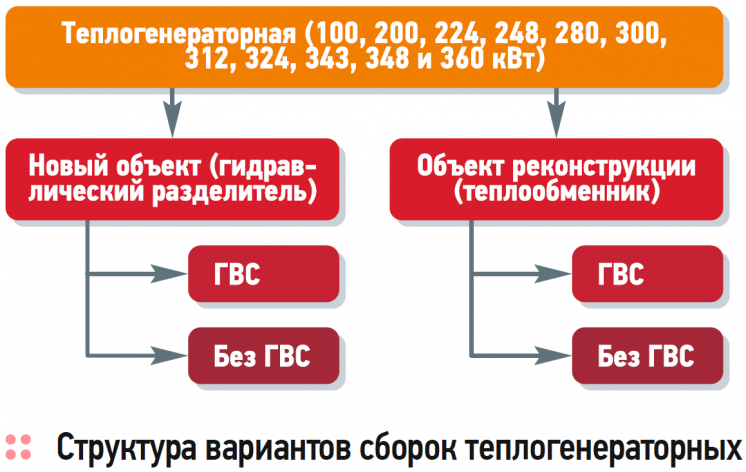

Использование готовых решений в BIM-проектировании зданий со встроенными источниками тепла. 6/2020. Фото 1

Именно такой диапазон мощности предусматривает проектирование в очень сжатых по времени и экономическим параметрам условиях. Теплогенераторные могут применяться как для новых объектов, с использованием гидравлического разделителя, так и для объектов реконструкции с применением разделительных теплообменников.

Предлагаемые BIM-семейства — это куда больше, чем 3D-модель. Сборки имеют коннекторы для подключения к системам теплоснабжения, электросетям, системам ГВС и ХВС, системе дымоудаления (особенность для работы в Revit — дымоудаление как выброс вентиляции). Сборка по коннекторам подключения способна адаптироваться в существующее решение.

Семейство теплогенераторных содержит: конденсационные котлы; систему тепломеханической обвязки, включая арматуру, насосы, трубопроводы и дополнительное оборудование; систему водоподготовки (торговая марка «ЁЛКА») комплексного действия к наиболее часто встречающимся загрязнителям; дымоходы; автоматику и электротехническое оборудование.

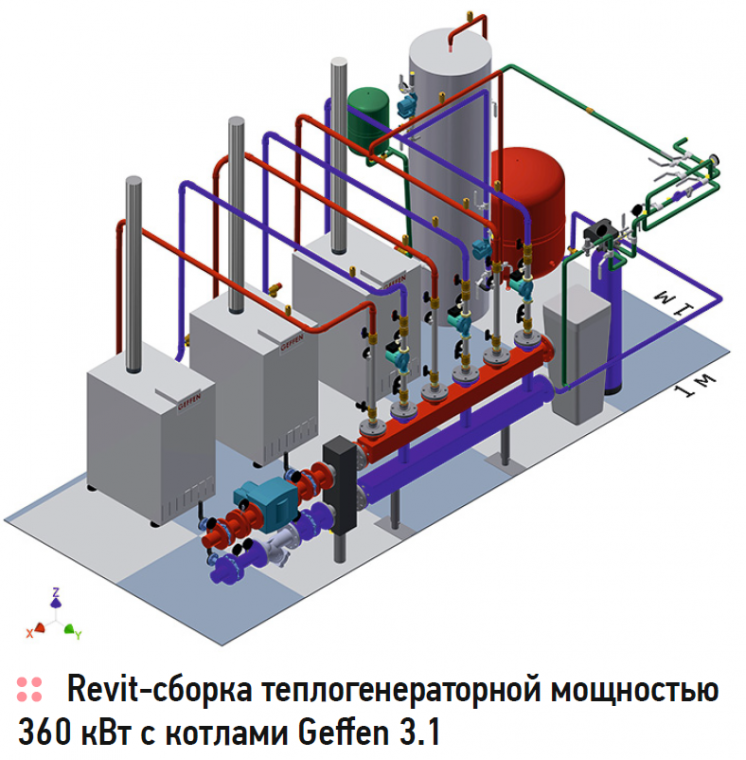

Использование готовых решений в BIM-проектировании зданий со встроенными источниками тепла. 6/2020. Фото 2

На ранних этапах, после завершения архитектурного проектирования и выполнения расчётов теплопотерь здания и технологических тепловых потребностей, BIM-семейства теплогенераторных позволяют прогнозировать сметную стоимость и собираемость проекта.

Для наиболее полного представления внутренней структуры сборок в конфигураторе теплогенераторных, размещённом на сайте geffen.ru, доступны к скачиванию не только семейства, но и сопутствующие документы:

  • 3D-сборочные чертежи в форматах STP и DWG;
  • компоновочные сборки;
  • принципиальные схемы;
  • схемы АТМ и ЭОМ.

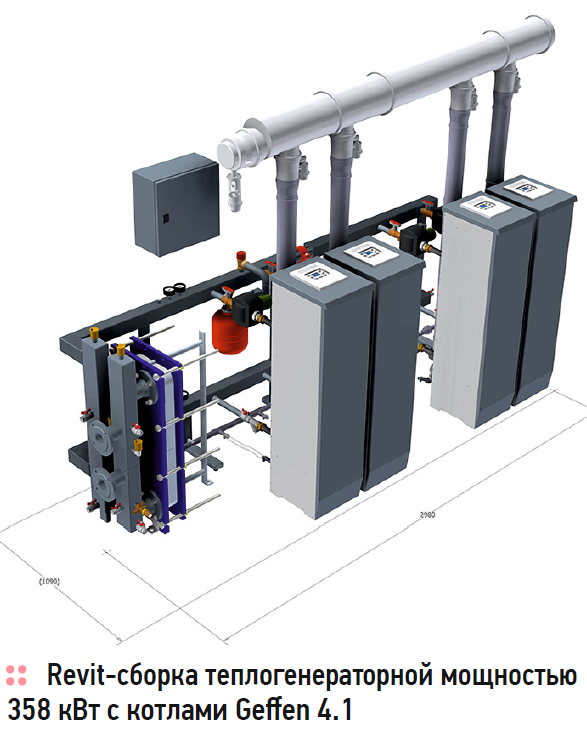

Использование готовых решений в BIM-проектировании зданий со встроенными источниками тепла. 6/2020. Фото 3

Обращая внимание на использование BIM-технологии как среды, следует отметить, что в первую очередь она позволяет повысить качество соседства и сосуществования разных инженерных систем в рамках объектов на всех этапах их жизненного цикла от проектирования до демонтажа. Имеется ещё один важный аспект в условиях современной стройки, касающийся использования готовых решений в BIM, — такие решения позволяют с высокой вероятностью построить объект в рамках плановых затрат.
