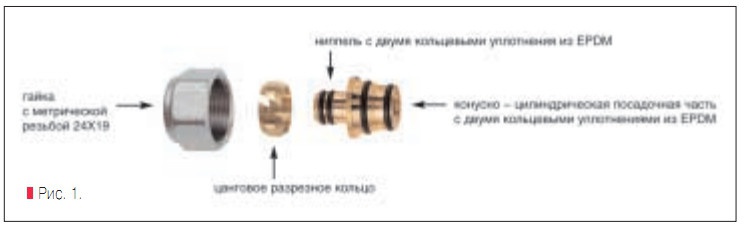

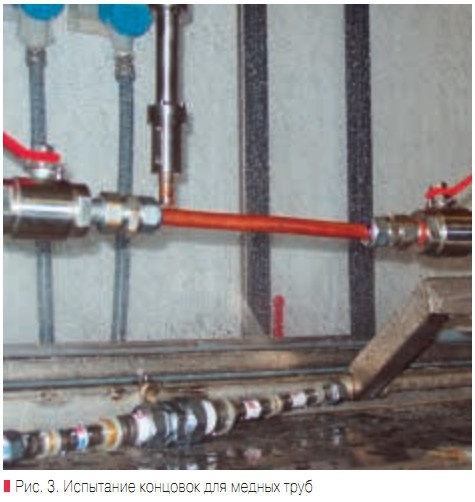

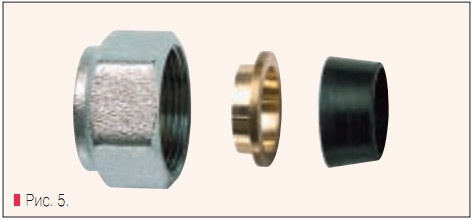

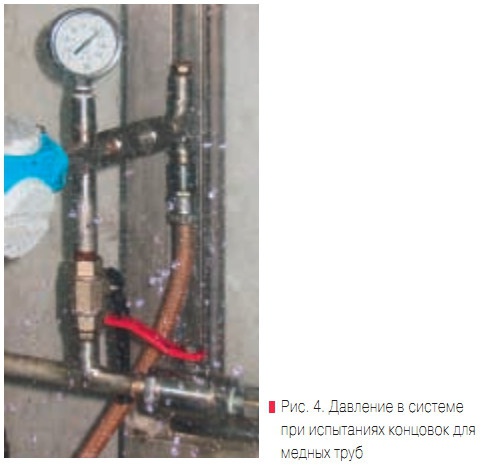

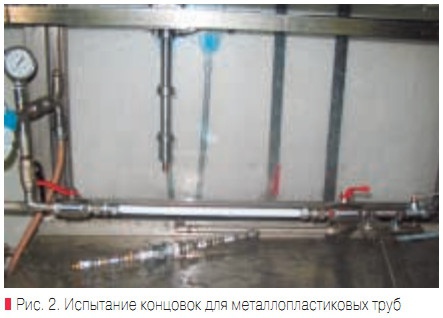

Одна из разработок завода FAR Rubinetterie S.p.A., выпускающего практически полный ассортимент арматуры для систем водоснабжения и отопления, — специальные адаптеры (концовки) с метрической резьбой, позволяющие соединять арматуру FAR с металлопластиковыми, пластиковыми и медными трубами практически всех типоразмеров. Присоединение к трубам производится напрямую без использования переходников и промежуточных фитингов. В лаборатории FAR Rubinetterie был проведен ряд испытаний, в ходе которых исследовалась надежность концовок FAR для трех типов труб при различных условиях эксплуатации. Испытания концовок проводились по нескольким сценариям: ? в первом, наиболее благополучном варианте, гайки закручивались гаечным ключом; ? вторым случаем предусматривалась возможная эксплуатационная ситуация: после закручивания гайки ее ослабляли, моделируя процесс расконтривания (раскручивания) гайки в процессе эксплуатации; ? третий вариант был осуществлен по просьбе российских участников эксперимента: первоначально гайку затянули рукой, а потом ослабили ее, как это может произойти в процессе эксплуатации (наиболее традиционный для России вариант монтажа). Разумеется, третий способ соединения менее надежный, и именно на этом примере мы опишем, что происходило в местах соединения металлопластиковой трубы и концовок FAR. Испытательный стенд — металлопластиковая труба, заглушенная с двух сторон концовками FAR соответствующего типоразмера. С одной стороны труба крепилась к жесткому соединению, а с другой — к подвижной опоре. В ходе проведения испытания конструкция заполнялась водой (температурой 90°C), давление постепенно увеличивалось (рис. 2). В ходе испытаний под воздействием увеличивающегося давления металлопластиковая труба начала выгибаться, а при достижении показателя в 42 атм, она лопнула. Никаких механических смещений концовок FAR относительно трубы не наблюдалось. Даже при расконтривании гаек в местах крепления трубы отмечалась абсолютная герметичность соединений. Столь поразительный результат объясняется несколькими факторами, отличающими концовки FAR от стандартных (типа eurokonus): ? метрическая резьба на накидной гайке усиливает надежность соединения; ? элемент соединения с арматурой представляет собой более удлиненные цилиндр и конус (соответственно, предусмотрена специальная расточка для присоединяемой арматуры); ? наличием двух уплотнений о-ring в средних частях цилиндра и конуса. Концовки FAR с накидными гайками под метрическую резьбу 24 x19 позволяют подсоединять напрямую металлопластиковые трубы всех присутствующих на рынке типоразмеров до внешнего диаметра 20 мм включительно. Речь идет только о трубах из двух слоев полиэтилена, разделенных слоем алюминия, при этом внутренний слой полиэтилена может быть «сшит» различными способами: PEX-a, PEX-b, PEX-c, или термостойким, обозначаемым как «pt». Основная серия резьбовых соединений-концовок FAR для металлопластиковых труб состоит из ниппеля с двумя кольцевыми уплотнениями из EPDM, конусно-цилиндрической посадочной части с двумя кольцевыми уплотнениями из EPDM, цангового разрезного кольца и гайки с метрической резьбой 24 x19 (рис. 1). В ассортименте FAR есть и концовки для «прямого» разборного подсоединения пластиковых труб из сшитого полиэтилена PEX. Обычно такие трубы присоединяются неразборным способом с помощью натяжных муфт, используя специальный инструмент, что в ряде случаев затрудняет монтаж, например, при сборке коллекторов. Конструктивно концовки FAR для пластиковых труб отличаются от вышеописанных металлопластиковых отсутствием кольцевых уплотнений на ниппеле, и геометрией ниппеля. Даже если гайки ослабевают после цикла нагрева/охлаждения, соединение не теряет герметичности при давлении свыше 12 атм за счет двойных кольцевых уплотнений. Коэффициент местного гидравлического сопротивления, отнесенный к скорости в трубе, для концовки на трубу 16х2 составляет ?3,2, а на трубу 20х2 ?1,8. По сравнению с адаптером eurokonus, у концовки FAR более удлиненная посадочная втулка с двумя уплотнительными кольцами на присоединяемом конусе. Это обеспечивает большую герметичность и надежность соединения, а метрическая резьба на гайке исключает непроизвольное раскручивание в процессе эксплуатации. Концовки FAR позволяют подсоединять напрямую медные трубы диаметром от 10 до 22 мм включительно. Конструктивно концовки для медных труб представляют собой резиновые втулки из EPDM на внешнюю поверхность трубы (рис. 5). Их конусообразная форма сопрягается с присоединительным штуцером арматуры FAR с метрической резьбой (рис. 3). Испытания на прочность концовок для медных труб проводились в такой же последовательности, как и для металлопластиковых труб (рис. 3). В результате выяснилось, что медная труба начала выгибаться после 110 бар под воздействием увеличивающегося давления. Никаких механических смещений концовок FAR относительно трубы не наблюдалось. Коллекторы, вентили, шаровые краны и другая арматура FAR с метрической резьбой на присоединительном штуцере позволяет осуществлять «прямое» подсоединение металлопластиковых, пластиковых и медных труб через концовки FAR.
