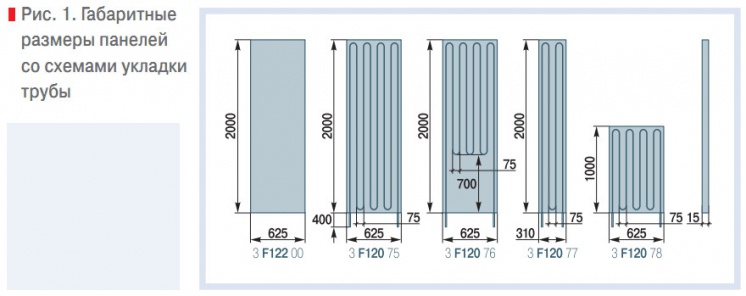

Рис. 1. Габаритные размеры панелей со схемами укладки трубы

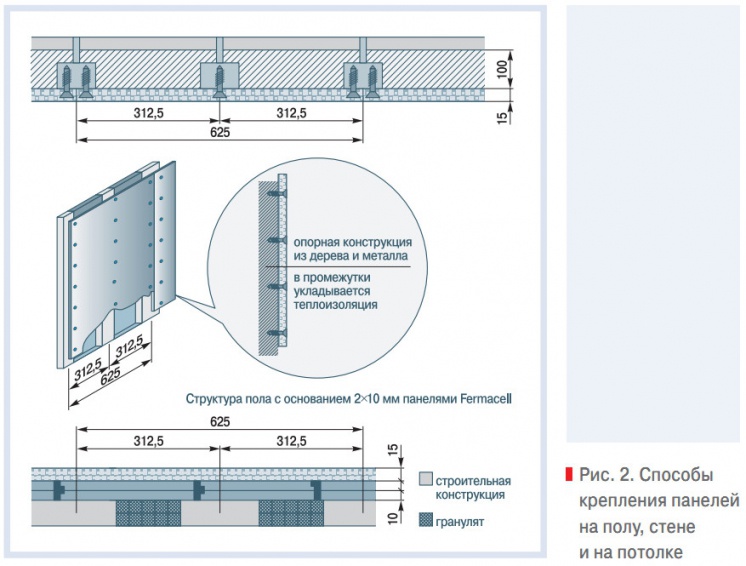

Рис. 2. Способы крепления панелей на полу, стене и на потолке

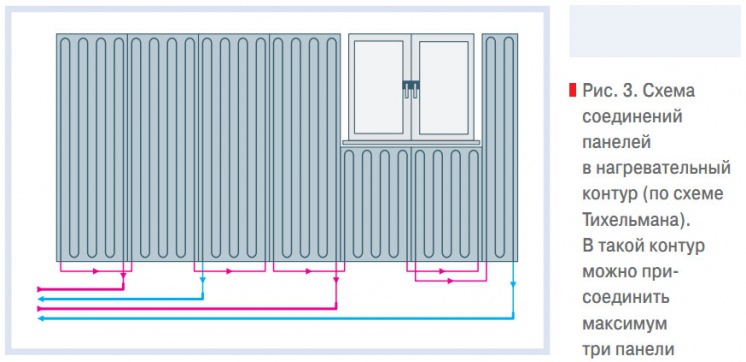

Рис. 3. Схема соединений панелей в нагревательный контур (по схеме Тихельмана). В такой контур можно присоединить максимум три панели

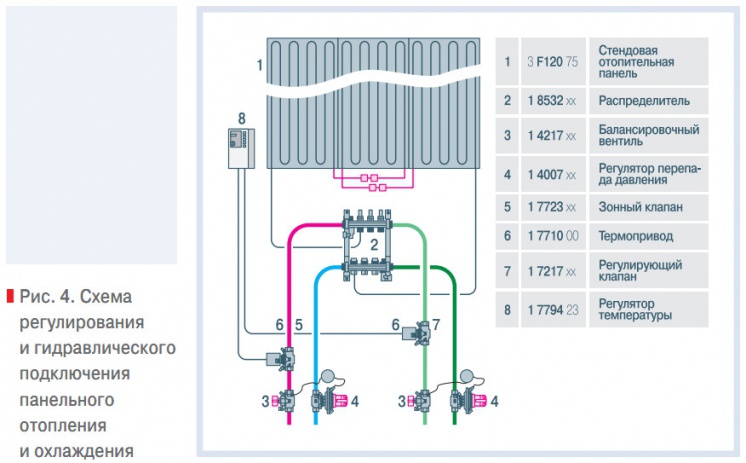

Рис. 4. Схема регулирования и гидравлического подключения панельного отопления и охлаждения
При настенном отоплении теплоотдача на 50% происходит за счет излучения, и лишь ничтожная ее часть за счет конвекции, поэтому ощущение теплового комфорта возникает уже при достаточно низких температурах воздуха в помещении. Температура воздуха в помещении может быть снижена при этом на 1–2°С, что позволяет дополнительно сократить годовые энергозатраты на отопление на 3–6%. Другие преимущества панельного отопления: полное отсутствие движения воздуха, т.е. неприятных сквозняков, и благодаря этому меньшее количество пыли в воздухе помещения. Это является значительным облегчением в первую очередь для людей, страдающих аллергией. К тому же благодаря отсутствию отопительных приборов освобождается пространство для эффективного использования площадей.
Готовые элементы системы панельного отопления
Основными элементами такой системы отопления являются панели Fermacell, изготовленные из гипса с добавлением целлюлозного волокна (15 мм) со встроенными металлопластиковыми трубами «Герц» (10,0x1,3 мм).Трубы обогрева уже установлены в гипсоволокнистую панель на предприятии. Панели прессуются из гипса, воды и макулатуры без применения других вяжущих материалов, высушиваются, обрабатываются водоотталкивающим составом и разрезаются под требуемый размер.
Для каждого способа применения поставляются панели соответствующих размеров (2000x625,2000x312 и 1000x625 мм), а по запросу также и специальные габариты и специальные формы. Для поверхностей, закрытых мебелью или какими-либо предметами, поставляются панели без труб. В настоящее время в программу поставок «Герц» входят панели с расстоянием между трубами 75 мм.
При таком расположении труб и температуре в нагревательном контуре макс. 45°С достигается мощность нагрева около 100 Вт/м2.В ближайшее время предусмотрено расширение ассортимента изделий, т.е. панелей с расстоянием между трубами 60 мм для панельного охлаждения и 104 мм для панельного обогрева. Панели могут быть использованы во всех жилых и промышленных зданиях без или с незначительным содержанием влаги. Они не могут быть использованы в помещениях повышенной влажности, таких как сауны, бассейны и т.д. Панели Farmaccell поддаются простой обработке ножом или пилой.
Монтаж панелей для настенного обогрева или охлаждения
Монтаж таких панелей относится к «сухому» типу монтажа, т.е. без использования жидких компонентов (раствора, пластификатора), как при устройстве теплых полов или теплых стен «мокрым способом». Панели могут быть смонтированы на деревянных или металлических конструкциях с помощью обычных крепежных изделий (саморезов). Крепление панелей производится на несущих конструкциях с шагом не более 31,2 см.
Панели устанавливаются гладкой стороной наружу, стыки шпаклюются. Таким образом, получается готовая гладкая поверхность, которая является идеальной основой для отделочных работ: окраски, оклейки обоями или укладки плитки. Между нагревательными панелями должен быть предусмотрен компенсационный шов 1 мм и на площадях с одной из сторон более 8 м необходимо устройство компенсационного шва шириной 3–7 мм. При перпендикулярном присоединении к стене или к другой гипсовой панели следует также предусмотреть зазор от 3 до 7 мм.
Тем самым предотвращается образование трещин, возможных вследствие тепловой деформации панелей. Соединения труб выполняются с помощью прессовых фитингов «Герц» с размерами 10x1,3 мм, входящих в расширенную систему Pipefix. Возможно последовательное соединение (желательно по схеме Тихельмана) до трех панелей друг с другом (длина труб до 55 м) и подключение в качестве нагревательного контура к распределительному устройству. Возможно также прямое подключение к системе отопления через ограничитель температуры обратной воды (например, «Герц» — Floorfix).
