Шаровые краны Giacomini: абсолютная надежность

(0) (3304)
Опубликовано в журнале СОК №9 | 2014

Компания Giacomini производит запорно-регулирующую арматуру более 60 лет. Разработка и изготовление шаровых кранов — один из ключевых видов деятельности, в которой компания накопила значительный опыт. Сегодня в кранах Giacomini применяется ряд оригинальных решений, направленных на увеличение ресурса данного класса арматуры, повышение как устойчивости к высоким эксплуатационным параметрам (давлению и температуре), так и уровня защиты от возможных протечек. Рассмотрим их подробнее в этой статье.

Шаровые краны Giacomini: абсолютная надежность. 9/2014. Фото 1

Шаровые краны Giacomini: абсолютная надежность. 9/2014. Фото 2

Giacomini DADO

Шаровые краны Giacomini: абсолютная надежность. 9/2014. Фото 3

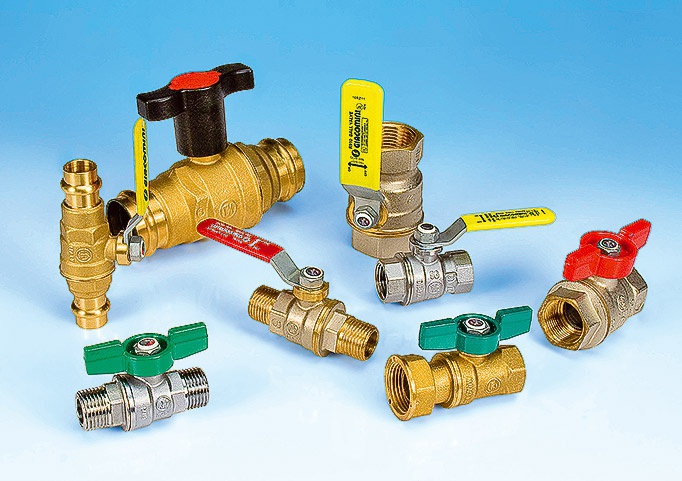

Компания Giacomini производит широчайший ассортимент латунных шаровых кранов нескольких серий, со стандартным и полным проходом, прямого и углового исполнения. Помимо вариантов с резьбовым соединением имеются краны под пайку и пресс-соединение. Существуют модификации кранов для газа, питьевой воды, со сливом, с редуктором, с телескопическими отводами для счетчиков, с фланцами для циркуляционных насосов и т.д. Giacomini серийно производит латунные шаровые краны размером от ¼ʺ до 4ʺ.

Применяемые материалы. Корпуса кранов Giacomini изготавливаются из латуни CW617N методом горячей штамповки, с хромовым или никелевым покрытием в зависимости от модельной серии.

Запорные элементы (шары), также выполненные из латуни CW617N, вытачиваются из цельнотянутой цилиндрической заготовки для кранов небольшого диаметра либо формируются методом холодной штамповки также из цельнотянутой заготовки в форме трубки.

Подобное решение позволяет увеличить механическую прочность запорного элемента по сравнению с литыми или выполненными горячей штамповкой шарами, к которым относятся шары для кранов Giacomini большого диаметра, и для специальных серий DADO.

В качестве уплотнительных материалов используется тефлон PTFE и фторкаучук FPM, что гарантирует работоспособность кранов Giacomini в диапазоне температур от -20 до 185 °С, что является самым высоким показателем для данного класса латунной арматуры, выпускаемой серийно.

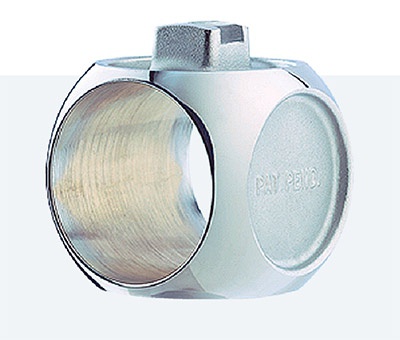

Система DADO. Особого внимания заслуживает запатентованная Giacomini конструкция DADO, включающая в себя запорный элемент кубической формы и опорную поверхность пониженного трения. Разработка DADO направлена на то, чтобы свести к минимуму воздействие отложений, возникающих на элементах крана и затрудняющих его открывание, повреждающих при этом уплотнительные прокладки. В кранах Giacomini отложения остаются на усеченных частях запорного элемента, оставляя рабочие поверхности чистыми, и ресурс крана значительно увеличивается. Конструкция DADO применяется в шаровых

кранах Giacomini серий R910 и R950 (усиленная серия).

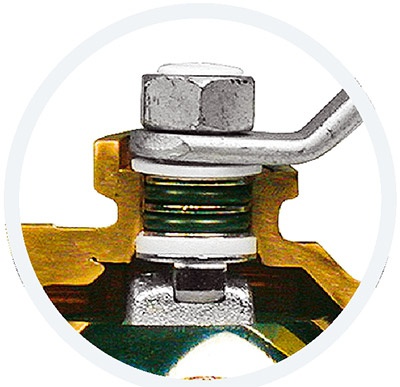

Уплотнение штока. Как известно, шаровые краны чаще всего «текут» по штоку запорного элемента — под рукояткой, и именно этот узел зачастую определяет надежность всего изделия. Особенность кранов Giacomini — специальным образом проработанная конструкция и особое исполнение узла штока. Шток сложной формы вставляется в кран изнутри, что исключает его выбивание избыточным давлением. В данный узел устанавливается четыре прокладки — два эластичных уплотнительных кольца из фторкаучука и пара плоских прокладок из тефлона, которые исключают контакт корпуса крана со штоком, что также увеличивает ресурс узла. В кранах Giacomini уплотнительные кольца дублируются, что позволяет гарантировать герметичность узла в течение длительного времени даже в случае повреждения одного из уплотнений.

Защита от подделки. Для защиты от контрафактного копирования, которое, к сожалению, нередко для элементов запорной арматуры известных европейских производителей, Giacomini использует ряд оригинальных решений. Наиболее заметное из них — опломбирование гайки штока пластиком и установка на пломбу голограммы с логотипом производителя и мелким текстом, а также нанесение на рычаги кранов и их корпуса информации переменного характера.

Большинство моделей кранов Giacomini имеют рабочее давление 42 атм (для кранов размером до 1ʺ) и 35 атм (для кранов размером от 1ʺ включительно и больше). Максимальная рабочая температура — 185 °C.

Все шаровые краны Giacomini производятся в Италии на собственных заводах компании. Минимальный срок службы — 10 лет. Он подкреплен гарантией и страховым обеспечением на сумму 10 млн евро.
