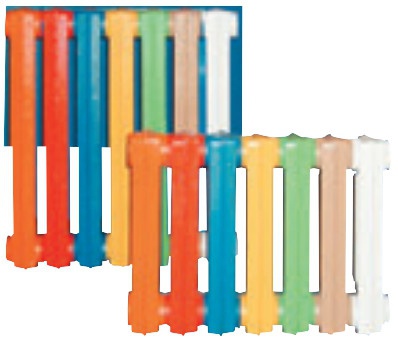

Чугунные До сих пор чугунные радиаторы считались безусловными лидерами на массовом рынке радиаторов. Сегодня их доля — примерно до 50 % объемов рынка и она стремительно падает, уступая место более современным алюминиевым и биметаллическим моделям. Преимущества чугунных радиаторов: нейтральность по отношению практически ко всем теплоносителям; выдерживают достаточно высокое давление; доля радиационного теплового потока составляет около 70 %, а конвективного — 30 %, что обеспечивает хороший прогрев и нижней и верхней зоны помещения; срок службы — не менее 50 лет; невысокая стоимость (однако стоит заметить, что чугунные радиаторы западного производства зачастую значительно превосходят в цене радиаторы других видов). Недостатки: плохо переносят гидравлические удары; требуют обязательной протяжки межсекционных соединений перед установкой и дополнительной покраски; трудоемкость и относительно высокая стоимость монтажа (примерно на 30–40 % выше, чем установка стальных или алюминиевых радиаторов). Классический пример чугунного радиатора — «гармошка», знакомая многим поколениям россиян (модель МС– 140). Но теперь она уже не одинока, чугунные приборы выпускают Viadrus (Чехия, модели Kalor и Termo), Roca (Испания, серия Duba), Konner Beijing Pioneer Radiator Co. (Китай), Demir Do..ku..m (Турция), Минский завод отопительного оборудования (МЗОО, Беларусь), а также Чебоксарский агрегатный завод (ЧАЗ) и Брянский завод в г. Любохна. За последние годы у чугунных радиаторов существенно уменьшился объем секций, что снизило тепловую инерцию и позволило автоматизировать управление радиатором с помощью термостата. Такие термостаты выпускают МЗОО (модель 2К-60П) и Чебоксарский агрегатный завод (модель ЧМ2). Кроме того, фронтальная поверхность приборов стала плоской, в результате чего они приобрели сходство с образцами из алюминия. Это вышеназванные 2К-60Н/П и ЧМ2, а также радиаторы «Ридем» от Demir Do..ku..m с низким гидравлическим сопротивлением. Любителям ретро предлагаются радиаторы с поверхностью, украшенной выпуклым орнаментом. Один из крупных производителей чугунных радиаторов — чешская компания Viadrus. Стандартная поставка содержит радиаторы в сборе по 10 секций, покрашенные антикоррозионной грунтовой краской. Гарантия — 10 лет. Хорошим спросом пользуются радиаторы типов Kalor, Kalor 3, Termo и Bohemia, Styl. Модели отличаются друг от друга незначительными усовершенствованиями. Тип Kalor, который в настоящее время производится в восьми вариантах, принадлежит к традиционным продуктам компании. Более новая серия — тип Kalor 3 с фронтальным продольным ребром, которое после стяжки секций образует панельную стенку. Радиаторы этого типа выпускаются в пяти типоразмерах. Преимущества — высокая мощность и приятный внешний вид. Новинкой для чугунных радиаторов Kalor и Kalor 3 является термостатический вентиль Viadrus ITV, который устанавливается на радиатор с правой стороны. Вентиль оснащен термостатической головкой для настройки требуемой температуры в помещении. Прогрессивную серию составляет новый тип секционных чугунных радиаторов — Termo с фронтальной панельной стенкой. Эта серия относится к классу декоративных чугунных радиаторов. В отличие от типа Kalor и Kalor 3, Termo имеет пониженную на 25 % водоемкость при той же тепловой мощности. Ниппельные соединения выполнены с резьбой 1?. Благодаря современной конструкции удалось добиться хорошего сочетания мощности по отношению к весу чугунного радиатора. Компания Kinhil Cast-Iron (Китай) изготавливает радиаторы из высококачественного чугуна, не восприимчивые к плохому качеству теплоносителя. Приборы имеют большую площадь теплосъема за счет особой конструкции лепестков и гарантируют максимальную теплоотдачу при минимальных затратах. Поставляются покрытыми полиэстровой эмалью горячей сушки (технические параметры: рабочее давление — 12 атм, высота секции 580 мм, ширина секции — 60 мм, глубина — 85 мм). Чугунные радиаторы марки Konner, производитель Beijing Pioneer Radiator Co. (Китай), отвечают современным эстетическим требованиям и имеют высокое качество при доступной стоимости. Модели «Модерн», «Хит» с межосевым расстоянием 300 и 500 мм не уступают по внешнему виду европейским алюминиевым и биметаллическим радиаторам. Компания может изготавливать радиаторы в любом стиле, от самых современных, таких как модель «Олимпик», до декоративных радиаторов в стиле начала XX в. с орнаментом. Все приборы этого производителя рассчитаны на максимальное избыточное рабочее давление 12 атм, испытательное — 18 атм. Их можно применять и в загородном доме, и в городской квартире. Радиатор чугунный декоративный «Ретро» Demir Do..ku..m (Турция). Рабочее давление радиатора — 9 атм, испытательное — 15 атм. Радиаторы загрунтованы и готовы к покраске в любой цвет, выпускаются с межосевым расстоянием 500; 600 и 800 мм. Под новой российской маркой CHE. RAD выпускает радиаторы Чебоксарский агрегатный завод. Ассортимент представлен различными моделями. Характерной особенностью радиаторов CHE.RAD являются широкие коллекторы и вертикальные каналы: при необходимости они без всякого ущерба могут быть подвергнуты щелочной промывке. Рабочее давление в чугунных радиаторах CHE.RAD достигает 9 атм. Каждый прибор подвергается в сборе опрессовке в течение минуты при давлении 18 атм, в то время для чугунных радиаторов с рабочим давлением 9 атм. ГОСТом определено испытательное давление 15 атм. Это связано с планами завода-изготовителя сертифицировать все приборы серии ЧМ на рабочее давление 12 атм. В настоящее время на ОАО «ЧАЗ» проходят испытание радиаторы с рабочим давлением 18 атм. Межосевое расстояние радиаторов CHE.RAD — 300 и 500 мм, наборка 5; 7 и 9 секций. Алюминиевые Достоинства алюминиевых приборов: красивое литье, малый вес, высокая теплоотдача, низкая инерционность, самый высокий показатель тепловая мощность/стоимость. Выпускаются в двух вариантах: литые (каждая секция — цельная деталь) и экструзионные (каждая секция из состоит из элементов — головки, ребра и донной части, которые склеены между собой). Большинство литых радиаторов, адаптированных к российским условиям, рассчитаны на рабочее давление 16– 20 атм (стандартом фактически стало 16 атм), а у экструдированных моделей заявленный запас прочности составляет в среднем от 10 до 40 атм. Конструкция экструдированных радиаторов позволяет выдерживать довольно высокие давления, но есть у них и потенциально опасное место — соединение колонок с коллекторами. По общему мнению специалистов, основанному на практике, литые модели предпочтительнее, хотя бы потому, что процент возврата по ним ниже. Достаточно внимательно надо отнестись к наличию металлов-антагонистов в системе отопления, т.к. наличие гальванической пары «алюминий-сталь» или «алюминий-медь» может привести к электрохимической коррозии приборов. Для снижения рисков необходимо использовать при монтаже специальные проходные пробки — никелированные, хромированные или кадмированные. На российском рынке алюминиевых радиаторов присутствуют в основном итальянские фирмы: Fondital, Sira, Global, Faral, Rovall, Royal Thermo, Ferroli, GruppoRagani, Ideal Comfort, Mectherm, Radiatori 2000, Ragall. Экструзионные алюминиевые радиаторы изготавливается методом экструзии из пластичных алюминиевых сплавов, а верхние и нижние коллектора — методом литья под давлением. Получившиеся части склеивают особым клеем. Подавляющее большинство европейских алюминиевых радиаторов изготавливаются методом литья под давлением, которое позволяет обеспечить необходимую для наших систем прочность и коррозионную стойкость. Крупнейшие производители (Fondital, Ragaini, Global, Indistrie Passoti) используют только эту технологию для радиаторов, поставляемых в Россию. Есть и гибридная технология. У радиаторов Alux итальянской компании Rovall, входящей в холдинг Sira Group, коллектора отливаются сразу для двух и трех колонок. При этом получается блочный радиатор с шагом в две или три секции. Верхние и нижние коллекторные блоки соединяются с двумя или тремя колонками электрохимической сваркой. Круглое сечение канала для прохода теплоносителя обеспечивает высокую прочность колонки радиатора. Соединение блоков радиаторов с помощью стальных ниппелей и специальных прокладок позволяет осуществить подбор необходимой площади поверхности нагрева при заказе прибора. Итальянский завод Faral S.p.A. , входящий в швейцарский концерн Zehnder Group, разработал специально для российского рынка первый и единственный в мире литой алюминиевый радиатор двухканальной конструкции — Faral Trio HP. Новый продукт выдерживает давление на разрыв более 60 атм. У большинства производителей литых алюминиевых радиаторов этот показатель не превышает 45 атм. По стандарту АВОК, вышедшему в 2005 г., давление на разрыв должно быть в три раза больше рабочего, т.е. при заявленном рабочем давлении в 16 атм давление на разрыв должно быть не меньше 48 атм. Радиатор Faral Trio HP обладает высокой теплоотдачей (до 212 Вт) благодаря тому, что такая конструкция позволила применить максимальное число ламелей — шесть. В основу технологии производства радиатора Faral Trio HP легли разработки 70-х гг. Оборудование того времени не позволяло производить двухканальную конструкцию. Вернулись к идее в начале 2006 г., когда в России увеличили требования к прочности радиаторов. Уникальная технология разработана инженерами завода Faral S.p.A. под руководством технического директора г-на Мазетти. При этом были учтены рекомендации специалистов «Витатерма», «Санроса» и НИИ сантехники, посетивших в 2006 г. завод. Запатентованный процесс производства двухканальной конструкции предусматривает подачу в специальную форму горячего сплава алюминия с параллельным вхождением двух ножей круглого сечения, которые образуют каналы для будущего радиатора. Производство ведется с высокой точностью: исключены малейшие колебания ножей, что обеспечивает прочность конструкции. Для обеспечения максимальной однородности состава сплава используется только первичный алюминий. На российском рынке представлены две модели радиаторов Faral Trio HP: P 350 и P 500 (межосевое расстояние — 350 и 500 мм). Радиаторы поставляются в собранном виде длиной от двух до 16 секций. Каждый прибор тестируется избыточным давлением 24 атм. Модель Trio, как и вся продукция Faral, имеет внутреннюю антикоррозийную обработку, что обеспечивает надежность работы при подключении в системы отопления. В этом году на российский рынок начаты поставки алюминиевого секционного радиатора Manaut Open HP (Испания). Новая модель получила измененный дизайн и усиленную конструкцию, которая призвана обеспечить высокую теплоотдачу и надежность в системах центрального отопления. Модель Open HP разработана специально для применения в системах центрального отопления на территории России и стран СНГ, о чем свидетельствует индекс «HP» (high pressure — высокое давление). К достоинствам радиатора можно отнести привлекательный дизайн и высокую теплоотдачу: для секции с межосевым расстоянием 500 мм это показатель составляет 199 Вт. Рабочее давление радиатора — 16 бар, испытательное — 24 бар. Помимо высоких технических характеристик еще одно отличие радиаторов Manaut — привлекательная, по сравнению с другими радиаторами, произведенными на территории Европы, стоимость. Биметаллические Несмотря на «алюминиевый» вид (радиаторы имеют стальной сердечник и алюминиевую рубашку и разработаны для работы при высоких давлениях теплоносителя в системе), их все же следует вывести в особую группу. Завод Sira (Италия) выпускает эти радиаторы более 30 лет, в России история их эксплуатации насчитывает около 15 лет. Конструкция приборов, защищенная патентом Sira, такова, что запас прочности многократно превышает все возможные давления в системе, контакт теплоносителя с алюминием сведен практически к нулю. Оригинально выполнен узел соединения секций. Рекомендованная область применения (из-за высокого давления в системе отопления) — городские жилые и нежилые здания и сооружения. Применение в коттеджном строительстве экономически нецелесообразно, поскольку исключено высокое давление в системе. Наиболее известные в России производители секционных биметаллических радиаторов — Royal Thermo, Global, Rovall и Sira (Италия). Элегантные и мощные, эти приборы отлично выдерживают большой напор воды и противостоят коррозии. Весной 2007 г. на рынке появились первые партии новых радиаторов Konner Bimetal. Они продолжают линейку качественных отопительных приборов, предлагаемых компанией «Тайпит», и разработаны специально для эксплуатации в российских условиях. Радиаторы обладают высокой прочностью благодаря внутреннему коллектору, выполненному из высоколегированной стали. Таким образом, алюминий не контактирует с теплоносителем, поэтому радиатор может работать на теплоносителе любого качества независимо от уровня pHфактора. Стальные панельные Панельные стальные радиаторы очень популярны в России, хорошо известны такие марки, как Purmo, Kermi, De Longhi, Vogel & Noot. Сегодня производители выпускают приборы самых разных форм, постоянно работают над повышением гигиентичности, расширяют номенклатуру. Следует обратить внимание на модификацию гигиенического радиатора Plan-Hygiene фирмы Kermi (Германия). Этот радиатор имеет от одной до трех панелей по глубине, изготавливается без оребрения, воздуховыпускной решетки и боковых стенок, окрашен антибактериальной краской и предназначен для отопления медицинских учреждений. Интересны также высокопрочные радиаторы модели Samba компании Chappee (Франция), панельные радиаторы повышенной травмобезопасности Vonova фирмы Vogel & Noot (Австрия), а также новые модификации радиаторов фирм Korado (Чехия) и Purmo (Польша). Компания Vogel & Noot (Австрия), входящая в группу концерна Rettig ICC — мирового лидера по производству стальных панельных радиаторов, предлагает модель Vogel & Noot T6 — радиатор с центральной подводкой. Такое расположение значительно облегчает монтаж радиатора и труб. Фирма «Интерма» представляет новый вентильный радиатор фирмы Kermi — «Терм Х2». Принцип «Терм Х2» просто гениален. В основе работы радиаторов «Терм Х2» лежит новый принцип, при котором поток теплоносителя организован последовательно: передняя панель последовательно соединена с панелями, расположенными позади нее. В результате теплоноситель протекает сначала через переднюю панель. Такое оригинальное решение открывает большие перспективы: процесс нагрева протекает более динамично, повышается комфортность и энергетическая эффективность. Радиатор «Терм Х2» имеет коэффициент полезного действия, равного которому нет ни у одного стандартного плоского радиатора. Задняя панель в нормальном режиме едва нагревается. За счет более низкой теплоотдачи со стороны стены эта панель выполняет функцию экрана теплового излучения. Все это ведет к снижению затрат на энергию примерно на 6 %. Дебютантом года на российском рынке стальных панельных радиаторов можно назвать немецкую компанию HM-Heizkerper, которая предлагает широкий модельный ряд этих приборов. Например, Centara — модель с центральным подсоединением, разработано 60 габаритных размеров модели, до габаритной длины 2 м. Другая модель — Classic — профильный радиатор экстракласса, который отвечает даже самым специфическим требованиям к установкам с рабочим давлением 10 бар. Модель Classic поставляется в двух исполнениях: компакт и вентиль-компакт. Из отечественных производителей ОАО «Механический завод» (СанктПетербург) совместно с ЗАО «Данфосс» освоило производство стальных панельных радиаторов «Конрад Термо» со встроенным термостатом RTD-N для двухтрубных систем отопления и RTD-G — для однотрубных. Конструкции этих панельных радиаторов рассчитаны на максимальное рабочее избыточное давление теплоносителя 10 атм и имеют модификации как для бокового, так и для донного подключения присоединительных патрубков. ООО «Ижевский завод теплового оборудования» , выпускающее панельные радиаторы повышенной прочности Prado (рабочее давление до 1 МПа), увеличивает свой ассортимент за счет уменьшения номенклатурного шага между панелями до 100 мм при общей длине радиатора менее 2 м и до 200 мм — при длине прибора свыше 2 м. Кроме того, предприятие наладило выпуск радиаторов с повышенной теплоплотностью. Высокий профессиональный уровень специалистов этого завода позволил обеспечить сварку панелей из стальных листов толщиной 1,4 мм практически без наружных следов сварочных точек и швов. Радиаторы Prado-Classic изготавливаются в традиционном профильном исполнении с четырьмя присоединительными отверстиями. Модель Prado-Universal оснащена встроенными терморегуляторами и патрубками для донного подключения. ООО «Сантехкомплект» представляет новинку 2007 г. — стальные панельные радиаторы Panelli (Celikpan). Радиаторы изготовлены из высококачественной низкоуглеродистой стали с улучшенными свойствами. Конструктивные особенности новых изделий обеспечивают универсальность подключения и терморегуляции. Большим удобством для покупателя станет широкий типоразмерный ряд Panelli, который представлен одно-, двух- и трехрядными моделями с оребрением или без него, бокового и универсального подключения, длиной от 400 до 3000 мм, высотами от 300 до 900 мм. Диаметр присоединительных отверстий радиатора —??. Cтальные трубчатые Сравнительно новый на российском рынке и активно развивающийся тип приборов. С конструктивной точки зрения развиваются по двум направлениям. В первом случае отдельные секции от двух до шести колонок глубиной свариваются вместе, образуя радиатор. В радиаторах другого типа к цельным коллекторам трубки привариваются с одной или двух сторон (в зависимости от модификаций). Плавные закругления трубок снижают травмоопасность и помогают создать ажурные конструкции, хорошо вписывающиеся в любые интерьеры. Приборы гигиеничны и легко чистятся. Первая разновидность радиаторов по теплоотдаче почти не уступает панельным приборам (в тех же габаритах). Размерный ряд очень широк за счет специфики производства, стандартные модели насчитывают несколько десятков позиций, на заказ приборы могут выполняться в радиусном и угловом исполнении. Это настоящая находка для дизайнера: разные формы трубок — круглые и плоские, радиаторы в форме трапеций, арок, колонн, в качестве балясин лестничного ограждения или скамеек — буквально на любой вкус и фантазию заказчика. Диапазон высот трубчатых стальных радиаторов очень широк — от низких (19 см) до высоких (6 м). Ни один другой вид радиаторов не может «похвастаться» таким разнообразием стандартных моделей. Вторую разновидность приборов выпускают фирмы Kermi и ООО ПФ «КЗТО» (г. Кимры, Тверская обл.). Отечественные радиаторы держат рабочее давление до 15 атм. На российском рынке стальные трубчатые радиаторы наиболее широко представлены двумя немецкими компаниями — Arbonia и Zehnder. По конструкции, габаритам, техническим характеристикам и стоимости они сходны. Компания Zehnder предлагает радиаторы, окрашенные в более чем 700 RAL-цветов со стандартной наценкой и стандартным сроком поставки. Рабочее давление может быть увеличено до 18 атм. При эксплуатации стальных радиаторов следует помнить, что они весьма чувствительны к качеству водоподготовки, особенно к содержанию в воде кислорода и загрязнений (шлама). Поэтому радиаторы рекомендуется применять исключительно в независимых системах отопления с закрытыми расширительными сосудами, современными циркуляционными насосами, а также с устройствами для подпитки деаэрированной водой из водопровода или непосредственно из тепловой сети. Для уменьшения опасности подшламовой коррозии целесообразна установка дополнительных грязевиков, а при использовании термостатов и автоматизированных воздухоотводчиков — еще и фильтров. Зная особенности российских отопительных систем, Zehnder предлагает радиатор модели Charleston Pro, имеющий специальное запатентованное антикоррозионное покрытие, состоящее из множества накладывающихся друг на друга частиц цинка и алюминия. Эту модель со сроком службы более 25 лет можно устанавливать в системы отопления с любыми существующими параметрами, как в открытые, так и в закрытые. Радиатор сочетает в себе лучшие качества чугунных и стальных приборов — стойкость к воздействию кислорода наряду с современным дизайном, низкой инерционностью и довольно высокой теплоотдачей. Заглянем в будущее На пороге нового столетия можно сделать попытку прогноза на будущее отопительных приборов. Исходить станем из того, что теплопотери в наших домах уменьшатся в два-три раза. Сократится количество необходимых радиаторов. Их мощность и размеры уменьшатся, а требования к комфортности тепла возрастут. Потому переход к низкотемпературным системам, требующим меньших затрат, неизбежен. Из существующих типов новое развитие получат панельные и трубчатые радиаторы, например с декоративным оформлением под стеновые материалы. Появится еще большее количество дизайнрадиаторов. К примеру, уже предлагается новинка от Jaga — радиатор Heatwave от дизайнера Йориса Лаармана и компании Droog (Амстердам). Радиатор в стиле барокко, в форме кружевных цветов размещается прямо на стене, он подарит тепло и уют, в том числе и дивной цветочной прелестью. Heatwave является промышленной модульной конструкцией, элементы которой могут легко соединяться между собой, образуя радиатор любой конфигурации. В результате получается оптимально функционирующее настенное украшение, обеспечивающее отличную теплопередачу. Оказывается, конструкции, имеющие чисто утилитарное назначение, тоже не чужды стилю, а строгость исполнения не всегда функциональнее пышно декорированных форм. Материал радиатора Heatwave — polyconcrete (заполненный песком полиэфир), цвет — светло-серый, размеры модуля — 70x50 см, вес — 12 кг, мощность — 200 Вт/модуль. Еще один пример необычных дизайн-радиаторов — модель радиатора Dualis от концерна Zehnder Group. Она разработана в двух вариантах: дизайн-радиатор Dualis Plus с хромированным держателем для полотенец и радиатор Dualis Vertical или Horizontal. Zehnder Dualis производится из двух материалов: внутренняя конструкция — из стали, передняя волнообразная декоративная панель — из анодированного алюминия. Алюминиевый экран не только повышает теплоотдачу прибора, но и служит украшением интерьера. Хромированные держатели для полотенец, арматура и декоративные крышки также функциональны и эстетичны. Радиаторы Dualis — творение известной дизайнерской группы Perri King и Santiago Miranda (Милан). В 2005 г. они были отмечены премией Design Plus, а в 2007 г. — премией Plus X, причем не только за дизайн, но и за функциональность.
