Особенности шаровых кранов Giacomini

(0) (2616)
Опубликовано в журнале СОК №10 | 2015

Компания Giacomini производит запорно-регулирующую арматуру более 60 лет. Разработка и изготовление шаровых кранов — один из ключевых видов деятельности, в которой итальянская компания накопила значительный опыт.

Особенности шаровых кранов Giacomini . 10/2015. Фото 1

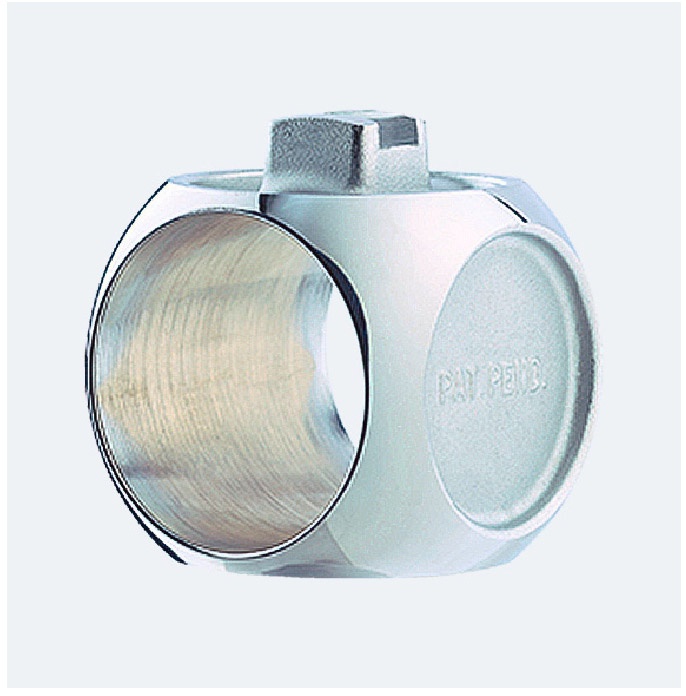

Конструкция Giacomini DADO

Особенности шаровых кранов Giacomini . 10/2015. Фото 2

Уплотнение штока клапанов Giacomini

Особенности шаровых кранов Giacomini . 10/2015. Фото 3

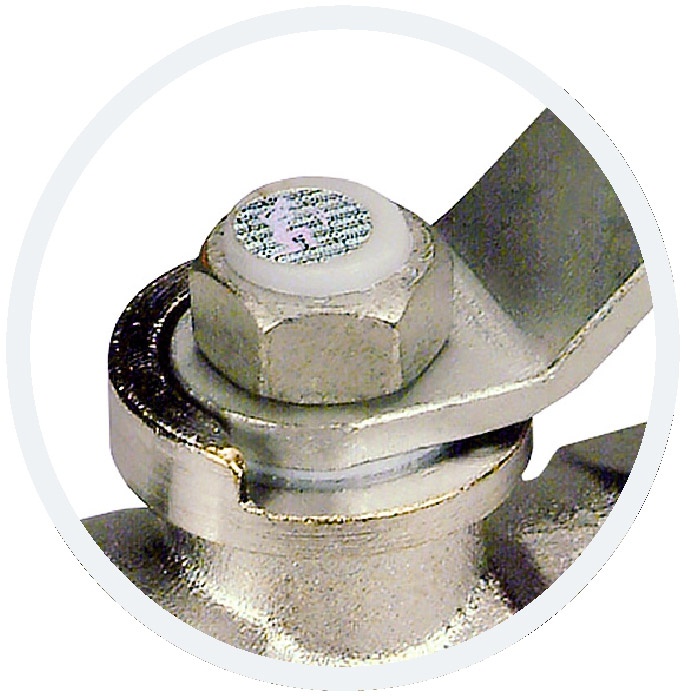

Пломба с голограммой на кране Giacomini

Компания производит широчайший ассортимент латунных шаровых кранов: нескольких серий, со стандартным и полным проходом, прямого и углового исполнения. Помимо вариантов с резьбовым соединением, имеются краны под пайку и пресс-соединение. Существуют также модификации кранов для газа, питьевой воды, со сливом, с редуктором, с телескопическими отводами для счётчиков, с фланцами для циркуляционных насосов и т.д. Giacomini серийно производит латунные шаровые краны размером от ¼ до 4”.

В кранах Giacomini применяется ряд оригинальных решений, направленных на увеличение ресурса данного класса арматуры, большей устойчивости к высоким эксплуатационным давлению и температуре, защите от возможных протечек. Рассмотрим их подробнее.

Особенности шаровых кранов Giacomini . 10/2015. Фото 4

Применяемые материалы

Корпуса кранов Giacomini изготавливаются из латуни CW 617N методом горячей штамповки, с хромовым или никелевым покрытием в зависимости от модельной серии. Запорные элементы (шары) также выполняются из латуни CW 617N — вытачиваются из цельнотянутой цилиндрической заготовки для кранов небольшого диаметра либо формируются методом холодной штамповки также из цельнотянутой заготовки в форме трубки.

Подобное решение позволяет увеличить механическую прочность запорного элемента по сравнению с литыми или выполненными горячей штамповкой шарами (к которым относятся шары для кранов Giacomini большого диаметра и для специальных серий DADO®).

В качестве уплотнительных материалов используется тефлон PTFE и фторкаучук FPM — это гарантирует работоспособность кранов Giacomini в диапазоне температур от -20 до 185 °C, что является самым высоким показателем для данного класса латунной арматуры, выпускаемой серийно.

Система DADO®

Особого внимания заслуживает запатентованная Giacomini конструкция DADO®, включающая в себя запорный элемент кубической формы и опорную поверхность пониженного трения. Разработка DADO® направлена на то, чтобы свести к минимуму воздействие отложений, возникающих на элементах крана и затрудняющих его открывание, повреждающих при этом уплотнительные прокладки. В кранах Giacomini отложения остаются на усечённых частях запорного элемента, оставляя рабочие поверхности чистыми. Таким образом, ресурс крана значительно увеличивается.

Конструкция DADO® применяется в шаровых кранах Giacomini серий R910 и R950 (усиленная серия).

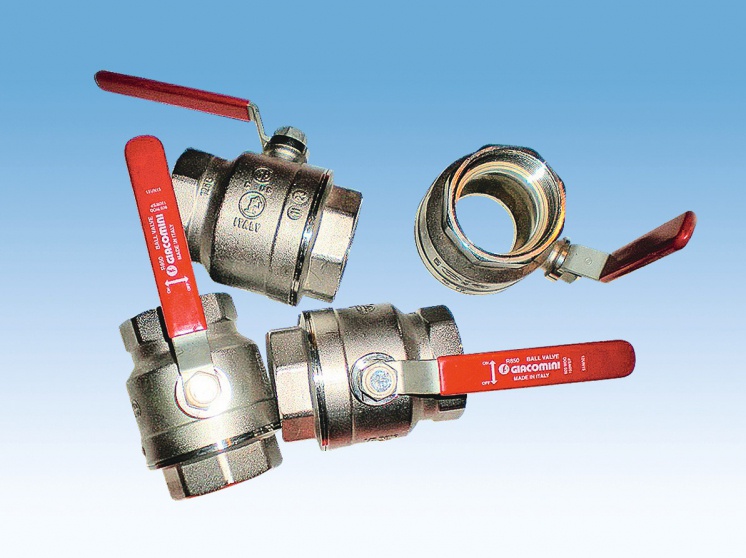

Особенности шаровых кранов Giacomini . 10/2015. Фото 5

Уплотнение штока

Как известно, шаровые краны чаще всего «текут» по штоку запорного элемента, под рукояткой. Именно этот узел зачастую определяет надёжность всего изделия. Особенность кранов Giacomini — специальным образом проработанная конструкция и особое исполнение узла штока. Шток сложной формы вставляется в кран изнутри, что исключает его выбивание избыточным давлением. В данный узел устанавливается четыре прокладки — два эластичных уплотнительных кольца из фторкаучука и пара плоских прокладок из тефлона, которые исключают контакт корпуса крана с штоком, что также увеличивает ресурс узла. В кранах производства Giacomini уплотнительные кольца дублируются, что позволяет гарантировать герметичность узла в течение длительного времени даже в случае повреждения одного из уплотнений.

Защита от подделки

Для защиты от контрафактного копирования, которое, к сожалению, нередко для элементов запорной арматуры известных европейских производителей, Giacomini использует ряд оригинальных решений. Наиболее заметные из них: опломбирование гайки штока пластиком, установка на пломбу голограммы с логотипом производителя и мелким текстом, нанесение на рычаги кранов и их корпуса информации переменного характера.

Большинство моделей кранов, производимых Giacomini, имеют рабочее давление 42 атм для кранов размером до 1 и 35 атм — от 1 включительно и более. Максимальная рабочая температура — 185 °C. Все шаровые краны Giacomini производятся в Италии на собственных заводах компании. Минимальный срок службы — 10 лет, подкреплён гарантией и страховым обеспечением на сумму € 10 млн.
