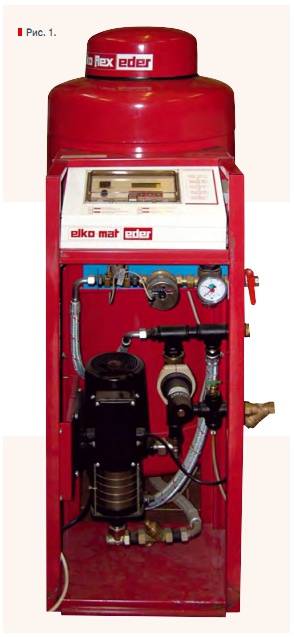

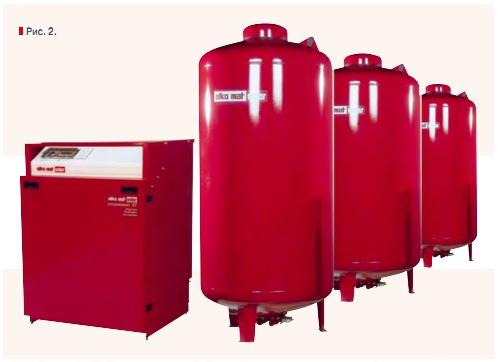

В малоэтажных зданиях с системами незначительной мощности допустимо и целесообразно использование напорных мембранных баков. С увеличением мощности систем и высотности зданий коэффициент использования объема баков резко снижается, требуя неоправданного увеличения размеров помещений для их размещения. При таких условиях для компенсации температурных расширений становится рациональным применение установок поддержания давления с безнапорными баками. Компания EDER, являясь первооткрывателем и патенто-держателем основных принципов работы установок поддержания давления, предлагает большой ассортимент расширительной техники. Для большинства зданий подходят установки Elkomat, выпускаемые как в компактном исполнении — EAC (рис. 1), так и в модульном исполнении — STM с баками EG (рис. 2).В установках Elkomat реализован запатентованный EDER принцип, в соответствии с которым вытесненный из системы теплоноситель находится без избыточного давления в мембране, изолирующей воду от воздуха. Отсутствие избыточного давления в баке делает установки поддержания давления Elkomat безопасными и неподведомственными органам Госгортехнадзора, что полностью исключает затраты на подготовку к систематическим освидетельствованиям. Расширение теплоносителя в объем, ограниченный эластичной мембраной, исключает его контакт с воздухом. Многие производители мембранных быков используют для изготовления мембран ЭПДМ, обладающий высокой эластичностью и достаточной для большинства случаев теплостойкостью. Однако ЭПДМ имеет высокую проницаемость для газов, и мембрана из этого материала не является преградой от проникновения кислорода из атмосферы в теплоноситель. В расширительных баках EDER для изготовления мембран применяется только бутилкаучук с высокой степенью сшивки, что приближает проницаемость к нулю. Функционирование установок Elkomat происходит в автоматическом режиме. Управление осуществляется микропроцессором 1 (рис. 3), по команде которого насос 3 и редукционный клапан 2, обеспечивают поддержание давления в системе в пределах заданного дифференциала включения. Особым преимуществом установок Elkomat является применение запатентованного EDER принципа компенсации давления по скорости его изменения. Это означает, что по сигналу датчика давления, например, при снижении темпера туры в системе, насос 3 может включиться раньше или позже момента достижения заданного значения давления в зависимости от скорости его изменения. Скорость изменения давления постоянно рассчитывается микропроцессором 1, что позволяет избежать частых непродолжительных включений насоса 3 при колебаниях давления в системе, не связанных с температурными изменениями. Высокий уровень автоматизации работы установок Elkomat позволяет исключить сухой ход насосов и образование в их проточной части отложений во время длительного «покоя», производя кратковременные запуски. Все важные параметры работы установок отображаются на жидкокристаллическом дисплее микропроцессора и могут быть выведены на общий пульт управления системой. Функции установок Elkomat могут быть расширены введением в них модуля подпитки MKN и блока дегазации EAW.О преимуществах и дополнительных возможностях для повышения надежности и качества эксплуатации систем отопления и охлаждения, которые дает совместное применение установок Elkomat с другим оборудованием EDER, читайте в следующем номере журнала «С.О.К.».
