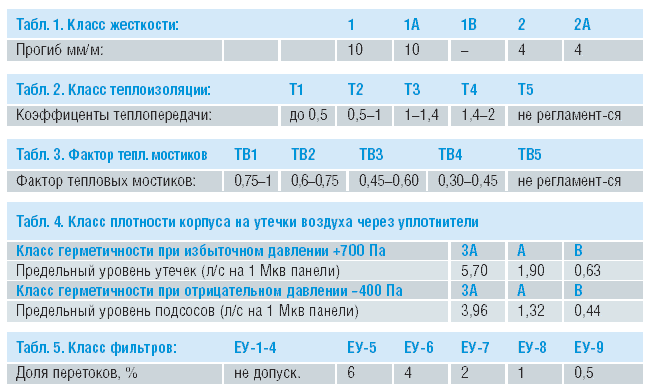

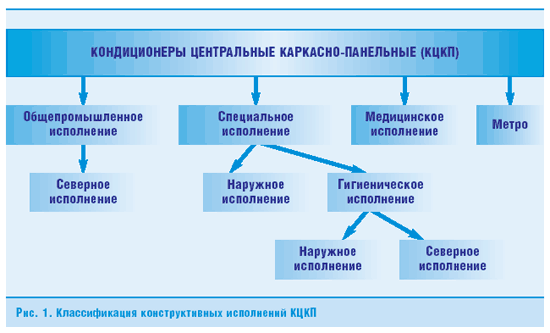

Вариантов исполнений корпуса существует очень много, например, панели могут быть толщиной 15, 30, 45, 540, 70 мм, они могут заполняться стекловатой, базальтовой ватой, пенополиуретаном. Панели могут быть установлены в несущем в каркасе из алюминиевых, оцинкованных и даже нержавеющих профилей; также может применяться безкаркасная конструкция. Чтобы покупатели безошибочно ориентировались при выборе кондиционеров, изготовители вводят собственную классификацию их исполнения: o стандартное или общепромышленное; o облегченное или полупромышленное (бытовое); o уличное; o медицинское или гигиеническое; o специальное для определенных нестандандартных приложений. Поскольку вводимые производителями классификации могут существенно различаться, имеет смысл рассматривать любую классификацию только в качестве примера. Другой стороной, имеющей право на предъявление определенных требований к корпусу, является заказчик или государственные регулирующие организации. В России для основных не специализированных заказчиков требования к корпусу не оформлены ни отдельным документом, ни частью какого-либо документа. Причина тому кроется в достаточно короткой истории массового применения оборудования на гражданских и промышленных объектах. Дело в том, что раньше для всего СССР существовали только две конструкции приточных камер КТЦ-3 и ПК, представлявшие собой по сути конструктор «сделай сам». В частности, стены даже небольших ПК необходимо было выполнять из строительных конструкций — кирпича, шлакобетона, а теплоизоляция вообще не входила в стандартную комплектацию и наносилась прямо на объекте на корпус также как на трубы теплоснабжения. Кроме вышеперечисленных классификаций существует наиболее подробный стандарт, принятый в ЕС в 1998 г. для определения требований именно к корпусу СКВ, — «Требования по механическому соответствию центральных кондиционеров, ЕН 1886». На данный документ ссылаются почти все иностранные производители оборудования, его определения позволяют понять, какие свойства корпуса подлежат классификации. Класс механической жесткости корпуса (см. табл. 1 ~1~) определяется величиной относительного прогиба панелей облицовки при подаче положительного или отрицательного давления, создаваемого работающим вентилятором самой установки. Корпус с классом жесткости, отмеченный литерой А, отличается от других способностью иметь прогиб не выше заданного при предельном давлении, создаваемом вентилятором. В классе 1В прогиб панелей не нормируется, но допускается упругая деформация панелей и утечки воздуха не более 5%. Класс теплоизоляции корпуса (см. табл. 2) — самый любимый заказчиками, т.к. позволяет трактовать по разному достоинства и недостатки тонких или толстых панелей, а также тепловых мостиков. В данном классе определены величины коэффициентов теплопередачи через поверхность панелей (Вт/(м2•°С). Сразу отметим, что практически любая сэндвич-панель имеет класс теплоизоляции лучше чем Т1. В методике определения коэффициента определено, что корпус должен иметь поверхность не более 30 м2 и сечение — не более 1400і1400 мм, таким образом максимальный размер тепловых потерь, например, для класса Т4 при уличной установке кондиционера на 20 тыс. м3/ч в Москве составит: 30 м2 і 50°С і 2,0 [теплопередача] = = 3000 Вт, что составляет менее 1% от производимой нагревателем мощности 335 кВт. Использование данного класса для контроля температуры образования конденсата или для точного расчета потерь тепла или холода НЕ ДОПУСКАЕТСЯ. Для фактора тепловых мостов (см. табл. 3) в стандарте существует максимальное число оговорок на случаи «если то, то если», поэтому подробное описание правил расчета данного фактора придется пропустить. Класс плотности корпуса на утечки (см. табл. 4) воздуха через уплотнители панелей. Определены классы, сответствующие величинам утечек при избыточном давлении 700 Па. Использование данной классификаций недопустимо для фильтров класса НЕРА. Пример. Рассчитаем предельно допустимый уровень утечек для глушителя на 5000 м/ч, выполненого в корпусе размером 3000і1000і800 мм. Общая поверхность составляет 10,8 м2. При наихудшем уровне герметичности 3А утечка разрешена до 5,7 (л•сек)/м2. Общая потеря воздуха: 3600 і 0,0057 і 10,8 = 222 м3/ч, или 4,4% — данная величина может быть «поймана» даже обычными приборами и критична при наладке оборудования. Допустимый уровень перетоков через неплотности фильтров (см. табл. 5) определяет предельно допустимые утечки воздуха через уплотнительные рамки вокруг фильтров. Для каждого вида фильтра доля утечек при перепаде давления 400 Па должна быть не выше заданных величин. Класс звукоизоляции корпуса НЕ СУЩЕСТВУЕТ как таковой вообще. В стандарте ЕН 1886 определена процедура измерения величины поглощения зву-ковой мощности как поактавно вычисляемая разница между измеренными значениями уровней звука вентилятора установки закрытого корпусом и без корпуса. Результат ДОЛЖЕН быть представлен таблицей из 7 значений для частот 125–250–500–1000– –2000–4000–8000 Гц. Из описанной методики видно, что описание звукоизоляционных свойств корпуса наиболее субъективно и зависит от конкретного вентилятора и конкретного помещения. НЕ МОЖЕТ БЫТЬ получен одинаковый уровень звукопоглощения корпуса при разных вентиляторах и НЕ МОЖЕТ БЫТЬ обощена для разных задач способность корпуса изолировать звуки. Класс огнестойкости корпуса также имеет определение в тексте европейского стандарта. А — не регламентируется и В — регламентируется как огнестойкость присоединенного воздуховода, при этом вся установка рассматривается как «кусок» воздуховода. В России есть свои очень четкие требования к огнестойкости воздуховодов, намного более строгие чем в Европе, поэтому не будем рассматривать данную классификацию вообще. Весь текст стандарта ЕН 1886 занимает менее 10 страниц и может быть получен через библиотеку стандартов. Никаких классификаций по уличному или специальному применению оборудования там не содержится, т.к. для каждой страны и для каждого заказчика такие требования строго индивидуальны. Большая часть «рекламных» заявлений производителей оборудования о высоком качестве корпуса соответствует скромным не более 10 мм прогиба панели и теплоизоляции лучше 1 Вт/м2. Понимая, что такая «сухая» классификация не может ответить на все вопросы заказчиков, вернемся к примерам конкретного производителя. Для большей определенности рассмотрим пример конструкции кондиционеров КЦКП (см. рис. 1) завода «Веза». Начиная с 1997 г. заводом выпущено кондиционеров: 1997 — 100 шт.; 1998 — 300 шт.; 1999 — 800 шт.; 2000 — 1100 шт.; 2001 — 1700 шт.; 2002 — 2400 шт.; 2003 — 3600 шт. Общепромышленное исполнение КЦКП (ТУ №4862-011-40149153-98) Устанавливаются в промышленных и гражданских зданиях. Внутреннее размещение. Типоразмеры и профили: o КЦКП-1,6 ÷ КЦКП-8,2 — профиль №30 (толщина панелей d = 25 мм); o КЦКП-10 ÷ КЦКП-40 — профиль №50 (d = 25 мм); o КЦКП-50 ÷ КЦКП-100 — профиль №70 (d = 50 мм). Утеплитель: пенополиуритан и базальтовое волокно. Северное исполнение КЦКП-С (ТУ №4862-039-40149153-02) Предназначены для эксплуатации в условиях умеренного и холодного (УХЛ) климата 3-й категории размещения. Размещение — внутреннее. Исполнение — общепромышленное. Конструкция: o Модификация «01»: до –40°С. На входе СПЕЦИАЛЬНЫЙ наружный клапан КВУ-С с подогреваемыми лопатками и приводом, далее — блоки общепромышленного исполнения; o Модификация «02»: до –50°С. На входе установлен блок подогрева воздуха (клапан КВУ-С, установленный внутри блока, плюс жидкостной или электричический теплообменник). Каркас из алюминиевого профиля, панели — из оцинкованной стали. Далее — блоки общепромышленного исполнения; o Модификация «03»: до –70°С. На входе установлен блок подогрева воздуха с двумя прогреваемыми клапанами КВУ-С, установленными внутри блока — на входе и выходе блока плюс жидкостной или электрический теплообменник. Каркас блока — из анодированного алюминиевого профиля, внутренние стенки панелей — из нержавеющей стали. Далее — блоки КЦКП общепромышленного исполнения. Наружное исполнение КЦКП-Н (ТУ №4862-011-40149153-98) Уличное (наружное) размещение, т.е. вне здания. Типоразмеры и профили: o КЦКП-1,6 ÷ КЦКП-40 — профиль №50. Толщина боковых панелей — 46 мм, пол и потолок имеют толщину 70 мм. Панели теплоизолируются пенополиуританом, для пола и потолка используется базальтовое волокно; o КЦКП-50 ÷ КЦКП-100 — профиль №70. Влагостойкая покраска внешних поверхностей, цельная рама под все типоразмеры. Рама всегда, под все типоразмеры. Особенности конструкции КЦКП-Н: o дополнительная плоская крыша для защиты от осадков; o защитный козырек с решеткой (сеткой); o клапан — может быть снаружи или внутри (в случае если это моноблок МБ); o рама под все типоразмеры; o выхлоп вентилятора по оси, возможно исполнение с выхлопом вниз. Гигиеническое исполнение КЦКП-Г (ТУ №4862-011-40149153-98) Устанавливаются в медицинских учереждениях, на фармацевтических производствах, объектах пищевой и мясомолочной промышленности, чистых производствах электронной промышленности, в приборостроении и т.п. с требованиями по гигиене. Типоразмеры: o КЦКП-1,6 ÷ КЦКП-40 — про-филь №50. Толщина боковых панелей — 46 мм, пол и потолок имеют толщину 70 мм. Для теплоизоляции панелей используется пенополиуритан, для пола и потолка — базальтовое волокно; o КЦКП-50 ÷ КЦКП-100 — профиль №70. Толщина панелей — 50 мм. Панели теплоизолируются пенополиуританом, пол и потолок — базальтовым волокном. Изготовление: КЦКП-1,6 ÷ КЦКП-40 — блоками или моноблоками (обозначение МБГ), КЦКП-50 ÷ КЦКП-100 — только блоками. Особенности: внутренние стенки могут быть из нержавеющей стали либо из нержавейки с покрытием порошковой краской; внешние стенки — из оцинкованной стали либо из оцинковки с покраской. Могут быть северного исполнения — КЦКП-Г-С (модели «01», «02», «03») и наружного исполнения — КЦКП-Г-Н. Медицинское исполнение КЦКП-М К этим кондиционерам предъявляются жесткие параметры по микроклимату, поскольку они применяются в чистых операционных, палатах интенсивной терапии, ожоговых палатах, специальных послеоперационных палатах, боксах для инфекционных больных, лабораториях, в особо чистых помещениях фармацевтических производств и др. Типоразмерный ряд: o КЦКП-1,6 ÷ КЦКП-8,2. Каркас из специального «омега»-профиля. Толщина панелей — 42 мм. Материал — пенополиуритан. Исполнение кондиционера — моноблоки (МБМ). Внутренние стенки — из нержавеющей стали, внешние — из оцинкованной стали с покраской. Метрополитен КЦКП-П (ТУ №4862-053-40149153-04) Применяются для метрополитена. КЦКП-50 ÷ КЦКП-100 изготавливаются только блоками. Атомное исполнение КЦКП-А Применяются для атомных станций. КЦКП-50 ÷ КЦКП-100 изготавливаются только блоками. В перечисленных выдержках из ТУ за 1998–2004 гг. (последние цифры в индексе ТУ) очень кратко описаны основные модификации КЦКП, выпускаемые для различных заказчиков. Все требования ЕН 1886 так или иначе учтены при разработке корпуса. Жесткость и герметичность Толщина панелей, возрастающая от 25 до 50 мм, основана исключительно на требовании к механической жесткости при работе блоков под избыточным или отрицательным давлением. Применение более герметичных и дешевых по себестоимости моноблоков заставляет использовать панели самой большой толщины вплоть до 70 мм. Жесткость, герметичность, огнестойкость Материал наполнения — пенополиуретан (ППУ) или базальтовая вата также определяет в первую очередь жесткость и герметичность на утечки. Во вторую очередь — горючесть наполнителя панелей может стать причиной, вынуждающей к использованию базальтовой ваты. Отсуствие в составе центральных кондиционеров термостойких до +600°С гибких вставок делает требование негорючести наполнителя бессмысленным. Правильное решение полностью негорючего корпуса — это сложная комбинация решений: o два огнезадерживающих клапана и гибкая вставка между ними; o дополнительная присоединительная секция для крепления воздуховода напрямую к корпусу без гибких вставок; o использование специальных гибких вставок типа ВГТ, выпускаемых заводом «Веза», для вентиляторов дымоудаления, в частности, для Лефортовского тоннеля. Тепло- и акустическая изоляция К большому сожалению, увеличение толщины панелей в два раза не дает соответствующего улучшения характеристик изоляции и здесь работают два противоположных фактора. Для уменьшения фактора тепловых мостиков панели должны быть максимально большими с минимальным числом ригелей, при этом относительная масса корпуса падает и он хуже задерживает звук. С другой стороны, «тяжелые» панели с очень плотным наполнителем 200 кг/м3 и выше, установленные в жесткий каркас с большим количеством ригелей, имеют наихудшие показатели по утечкам через тепловые мостики. Побеждает фактор стоимости, корпус из больших панелей с малым числом ригелей дешевле, а значит, для большинства клиентов и лучше. Материал корпуса, как и других элементов, определяется назначением установки, в частности, устойчивости к коррозии, но это тема для отдельного разговора по стандарту ЕН 13053 и различным исполнениям центральных кондиционеров. Рисунок: ~3~
