Современные направления оптимизации систем водоснабжения

(0) (5130)
Опубликовано в журнале СОК №3 | 2014

Внедрение современных систем SCADA в водном хозяйстве предоставляет предприятиям беспрецедентную возможность контроля и управления всеми аспектами получения, подачи и распределения воды из централизованной системы управления. Современные коммунальные предприятия за рубежом признают, что система SCADA не должна состоять из одного или нескольких изолированных «островков автоматизации», а может и должна быть единой системой, работающей в территориально распределенной сети, и интегрированной в информационно-вычислительную систему их предприятия. Следующим логическим шагом после внедрения системы SCADA является более эффективное использование этой инвестиции с применением самого современного программного обеспечения, позволяющего осуществлять управление с упреждением (в отличие от управления по данным обратной связи) системой водоснабжения. Преимущества, полученные в результате этих действий, могут включать повышение качества воды за счет сокращения ее возраста, сведение к минимуму расходов на энергоресурсы и повышение производительности системы без ущерба для эксплуатационной надежности.

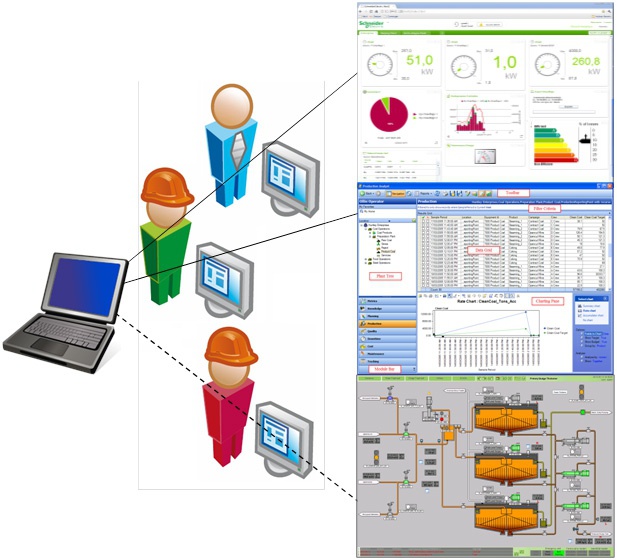

Рис. 1. Система управления водоснабжением

Рис. 1. Система управления водоснабжением

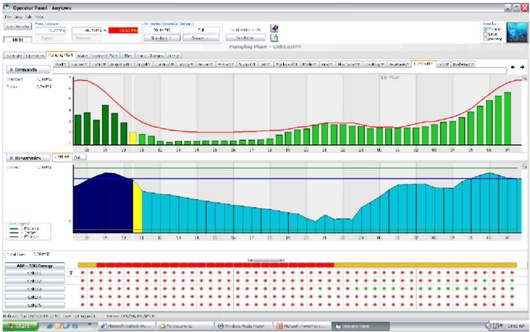

Рис. 2. Экранная форма ПО оптимизации

Рис. 2. Экранная форма ПО оптимизации

Введение

С середины 1970-х годов автоматика вторглась в процессы подготовки, подачи и распределения питьевой воды, традиционно контролируемые ручным способом. До этого времени на большинстве сооружений использовались простые пульты с лампами аварийной сигнализации, циферблатные индикаторы и пультовые дисплеи, такие как самописцы с круглой диаграммой, в качестве устройств, дополняющих систему ручного управления. Позднее появились интеллектуальные приборы и анализаторы, такие как нефелометры, счетчики частиц и измерители pH. Их можно было использовать для управления насосами-дозаторорами химикатов для обеспечения соответствия применяемым стандартам по водоснабжению. В конечном итоге, полностью автоматическое управление с помощью ПЛК или систем распределенного управления появилось за рубежом в начале 1980-х годов. Наряду с совершенствованием технологии улучшались и процессы управления. Примером этого является применение измерителей проточных токов в качестве вторичного контура регулирования, расположенного за потоком внутреннего контура, предназначенных для дозировки коагулянта. Основная проблема заключалась в том, что теория применения индивидуальных измерительных приборов продолжала существовать в промышленности. Системы управления все еще разрабатывались так, как если бы один или несколько физических измерительных приборов были соединены вместе посредством проводов для управления единственной выходной переменной. Основное преимущество ПЛК заключалось при этом в возможности объединения большого объема цифровых и аналоговых данных, а также создания более сложных алгоритмов по сравнению с теми, которые можно получить при объединении отдельных измерительных приборов.

Как следствие, появилась возможность осуществлять, а также пытаться достигать такого же уровня управления в системе распределения воды. Начальные разработки в области оборудования телеметрии сталкивались с проблемами, связанными с низкой скоростью передачи данных, большой задержкой и ненадежностью линий радиосвязи или арендованных линий связи. На сегодняшний день эти проблемы все еще решены не окончательно, однако, в большинстве случаев, они преодолены благодаря применению высоконадежных сетей с коммутацией пакетов данных или ADSL-соединений с территориально распределенной сетью телефонной связи.

Все это связано с большими затратами, однако инвестиции в систему SCADA являются необходимостью для предприятий водоснабжения. В странах Америки, Европы и индустриально развитой Азии мало кто пытается осуществлять управление предприятием, не имея такой системы. Могут возникнуть трудности с предоставлением обоснования окупаемости значительных затрат, связанных с установкой системы SCADA и системы телеметрии, однако, в действительности, альтернатива данному направлению отсутствует.

Сокращение рабочей силы за счет использования централизованного резерва опытных сотрудников для управления широко распределенной системой и возможность контроля и управления качеством являются двумя наиболее распространенными обоснованиями.

Аналогично монтажу ПЛК на сооружениях, создающему основу для обеспечения возможности создания продвинутых алгоритмов, внедрение широко распределенной системы телеметрии и системы SCADA позволяет обеспечить более сложный контроль над распределением воды. В действительности, алгоритмы общесистемной оптимизации сейчас могут быть интегрированы в систему управления. Полевые дистанционные телеметрические блоки (RTU), система телеметрии и системы управления на сооружениях могут синхронно работать для сокращения существенных затрат на энергоресурсы и достижения других преимуществ для предприятий водоснабжения. Значительный прогресс достигнут в области качества воды, безопасности системы и энергоэффективности. В качестве примера, в настоящее время в США проводится исследование по изучению реакции в реальном времени на террористические акты с использованием оперативных данных и контрольно-измерительных приборов в системе распределения.

Распределенное или централизованное управление

Контрольно-измерительные приборы, такие как расходомеры и анализаторы, могут быть достаточно сложными сами по себе и способными выполнять сложные алгоритмы с использованием многочисленных переменных и с различными выходными данными. Они, в свою очередь, передаются в ПЛК или интеллектуальные блоки RTU, способные осуществлять весьма сложное диспетчерское телеуправление. ПЛК и блоки RTU подключены к централизованной системе управления, которая обычно расположена в головном офисе предприятия водоснабжения или на одном из крупных сооружений. Эти централизованные системы управления могут состоять из мощного ПЛК и системы SCADA, также способные выполнять очень сложные алгоритмы.

В этом случае вопрос заключается в том, где установить интеллектуальную систему или целесообразно ли дублировать интеллектуальную систему на нескольких уровнях. Имеются преимущества наличия локального управления на уровне блока RTU, при которых система становится относительно защищенной от потерь связи с сервером централизованного управления. Недостаток заключается в том, что в блок RTU поступает только локализованная информация. В качестве примера можно привести насосную станцию, оператору которой неизвестен ни уровень воды в емкости, в которую осуществляется перекачивание воды, ни уровень резервуара, из которого осуществляется перекачивание воды.

В масштабе системы отдельные алгоритмы на уровне блока RTU могут иметь нежелательные последствия для работы сооружений, например,  за счет запроса слишком большого объема воды в несоответствующее время. Желательно использовать общий алгоритм. Поэтому оптимальным путем является наличие локализованного управления для обеспечения, как минимум, основной защиты в случае потери связи и сохранение возможности управления централизованной системой для принятия общих решений. Эта идея использования каскадных слоев управления и защиты является наиболее оптимальной из двух имеющихся вариантов. Элементы управления блока RTU могут находиться в состоянии покоя и включаться только при возникновении необычных условий или при потере связи. Дополнительное преимущество заключается в том, что относительно непрограммируемые блоки RTU могут использоваться в полевых условиях, так как они требуются только для выполнения относительно простых рабочих алгоритмов. На многих коммунальных предприятиях в США блоки RTU были установлены в 1980-х годах, когда применение относительно дешевых «непрограммируемых» блоков RTU было нормальным явлением.

Эта концепция сейчас также используется, однако, до недавнего времени, немного было сделано для достижения оптимизации в масштабах системы. Компания Schneider Electric внедряет системы управления на базе программного обеспечения (ПО), которое является управляющей программой в режиме реального времени и интегрируется в систему SCADA для автоматизации системы распределения воды (см. Рис. №1).

ПО считывает оперативные данные из системы SCADA о текущих уровнях водохранилища, потоках воды и эксплуатационной готовности оборудования, а затем создает графики для потоков загрязненной и очищенной воды для сооружений, всех насосов и автоматизированных задвижек в системе на плановый период. ПО способно выполнять эти действия в течение менее чем двух минут. Каждые полчаса программа запускается повторно для приспосабливания к изменяющимся условиям, преимущественно, при изменении нагрузки на стороне потребления и неисправности оборудования. Органы управления автоматически включаются ПО, позволяя осуществлять полностью автоматическое управление даже самыми мощными водораспределительными системами без эксплуатационного персонала. Основной задачей при этом является сокращение расходов на распределение воды, преимущественно, расходов на энергоресурсы.

Проблема оптимизации

Анализируя мировой опыт, можно заключить, что многочисленные исследования и усилия были направлены на решение проблемы, связанной с планированием производства, насосами и задвижками в водораспределительных системах. Большая часть этих усилий имела чисто научный характер, хотя было несколько серьезных попыток создания решения на рынке. В 1990-х годах группа американских коммунальных предприятий объединилась для продвижения идеи создания Системы контроля энергопотребления и качества воды (EWQMS) под эгидой исследовательского фонда Американской ассоциации водопроводных сооружений (AWWA). В результате этого проекта было проведено несколько испытаний. Совет по исследованию водных ресурсов (WRC) в Великобритании использовал подобный подход в 1980-х годах. Однако, как США, так и Великобритания были ограничены отсутствием инфраструктуры систем управления, а также недостатком коммерческих стимулов в этой отрасли, поэтому, к сожалению, ни одна из этих стран не достигла успеха, и впоследствии все эти попытки были оставлены.

Имеется несколько пакетов программ моделирования гидравлических систем, в которых используются эволюционные генетические алгоритмы, позволяющие компетентному инженеру принимать обоснованные проектные решения, но ни один из них не может считаться целевой автоматической системой управления в режиме реального времени любой водораспределительной системой.

Более 60 000 систем водоснабжения и 15 000 систем сбора и отведения сточных вод в США являются крупнейшими потребителями электроэнергии в стране, использующими около 75 млрд кВт*ч/год в масштабе всей страны – около 3% от годового потребления электричества в США.

Большинство подходов к решению проблемы оптимизации энергоиспользования указывает на то, что существенная экономия может быть достигнута за счет принятия соответствующих решений в области планирования режимов работы насосов, особенно, при использовании многокритериальных эволюционных алгоритмов (MOEA). Как правило, при этом прогнозируется экономия затрат на энергоресурсы в пределах 10 – 15 %, иногда – более.

Одна из проблем всегда заключалась в интеграции этих систем в реально существующее оборудование. Решения на базе алгоритмов MOEA всегда страдали от относительно низкого быстродействия решения, особенно, в системах, в которых использовалось большее число насосов по сравнению со стандартными системами. Быстродействие решения повышается экспоненциально, при этом, когда число насосов достигает диапазона в пределах от 50 до 100 штук. Это позволяет отнести проблемы в функционировании алгоритмов MOEA к проблемам, связанным с конструкцией, а сами алгоритмы – к системам обучения вместо систем автоматического управления в реальном времени.

Любой предложенный вариант общего решения проблемы распределения воды с наименьшими затратами требует наличия нескольких основных составляющих. Во-первых, это решение должно иметь достаточно высокое быстродействие, чтобы справиться с изменяющимися обстоятельствами в реальных условиях работы, и должно иметь возможность подключения к централизованной системе управления. Во-вторых, оно не должно вмешиваться в работу основных устройств защиты, интегрированных в существующую систему управления. В-третьих, оно должно решать свою задачу по снижению затрат на электроэнергию без негативного влияния на качество воды или надежность водоснабжения.

В настоящее время, и это демонстрирует мировой опыт, соответствующая задача решена путем применения новых, более продвинутых (по сравнению с MOEA) алгоритмов. Благодаря четырем крупным объектам в США, имеются данные о возможном быстродействии соответствующих решений, при этом достигнута цель по сокращению затрат на распределение.

Компания EBMUD составляет 24-часовой график, состоящий из получасовых блоков менее, чем за 53 секунды, компания Washington Suburban в штате Мэриленд решает эту задачу за 118 и менее секунд, компания Eastern Municipal в штате Калифорния делает это за 47 и менее секунд, а компания WaterOne в Канзас-Сити – менее чем за 2 минуты. Это на порядок быстрее по сравнению с системами на базе алгоритмов MOEA.

Определение задач

Затраты на электроэнергию являются основными затратами в системах подготовки и распределения воды и, обычно, уступают только затратам на рабочую силу. Из общих затрат на электроэнергию на работу насосного оборудования приходится до 95 % от всей электроэнергии, приобретаемой коммунальным предприятием, а остальная часть относится к освещению, вентиляции и кондиционированию воздуха.

Очевидно, что сокращение затрат на электроэнергию является основным стимулом для этих коммунальных предприятий, но только не за счет повышения эксплуатационных рисков или снижения качества воды. Любая система оптимизации должна быть способна учитывать изменение предельных условий, таких как эксплуатационные пределы водоема и технологические требования сооружений. В любой реальной системе всегда имеется значительное число ограничений. Эти ограничения включают: минимальную продолжительность работы насосов, минимальное время охлаждения насосов, минимальную скорость потока и максимальное давление на выходе узлов запорной арматуры, минимальную и максимальную производительность сооружений, правила создания давления в насосных станциях, определение продолжительности работы насосов для предотвращения значительных колебаний или гидравлических ударов.

Правила по качеству воды сложнее установить и выразить количественно, так как взаимосвязь между требованиями по минимальному рабочему уровню воды в водохранилище может противоречить необходимости регулярного оборота воды в водохранилище для уменьшения возраста воды. Распад хлора тесно связан с возрастом воды, а также в значительной степени зависит от температуры окружающей среды, что усложняет процесс установления жестких правил для обеспечения требуемого уровня остаточного хлора во всех точках системы распределения.

Интересным этапом каждого проекта внедрения является способность ПО определить «затраты на ограничение» в качестве выходных данных программы оптимизации. Это позволяет нам оспаривать некоторые представления клиентов посредством достоверных данных, и благодаря этому процессу снимать некоторые ограничения. Это является общей проблемой для крупных коммунальных предприятий, где с течением времени оператор может столкнуться с серьезными ограничениями.

Например, на большой насосной станции может существовать ограничение, связанное с возможностью одновременного использования не более трех насосов в связи с обоснованными причинами, заложенными еще на момент строительства станции.

В нашем ПО мы используем схему моделирования гидравлической системы для определения максимального потока на выходе насосной станции в течение дня для обеспечения соответствия любым ограничениям по давлению.

Определив физическую структуру водораспределительной системы, указав зоны повышенного давления, выбрав оборудование, которое будет находиться под автоматическим управлением нашего ПО, и получив согласованный набор ограничений, можно приступать к реализации проекта внедрения. Изготовление по техническим требованиям заказчика (при условии его предварительной подготовленности) и конфигурация обычно занимают от пяти-шести месяцев, за которыми следует всестороннее тестирование в течение трех месяцев и более.

Возможности программных решений

В то время как решение очень сложной проблемы планирования интересует многих, фактически оно является всего лишь одним из многочисленных этапов, необходимых для создания пригодного для использования, надежного и полностью автоматического средства оптимизации. Типичные этапы перечислены ниже:

  • Выбор долгосрочных настроек.
  • Считывание данных из системы SCADA, обнаружение и устранение ошибок.
  • Определение целевых объемов, которые должны находиться в водохранилищах для обеспечения надежности поставок и оборота воды.
  • Считывание любых изменяющихся данных третьей стороны, таких как цены на электроэнергию в реальном времени.
  • Расчет графиков для всех насосов и задвижек.
  • Подготовка данных для системы SCADA для запуска насосов или открытия задвижек по мере необходимости.
  • Обновление данных анализа, таких как прогнозируемый спрос, затраты, оценка водоподготовки.

Большинство этапов в этом процессе будет выполняться в течение всего нескольких секунд, а выполнение решающей программы будет занимать наибольшее время, но, как указано выше, она все еще будет достаточно быстрой для работы в интерактивном режиме.

Операторы водораспределительных систем могут просматривать прогнозы и выходные данные в простом клиенте на базе, например, ОС Windows. На снимке экрана внизу (Рис. №1) на верхнем графике показан спрос, на среднем графике показан уровень воды в водохранилище, а нижний ряд точек является графиком работы насосов. Желтые столбцы указывают текущее время; все, что находится до желтого столбца, является архивными данными; все, что находится после него, является прогнозом на будущее. Из экранной формы видно прогнозируемое повышение уровня воды в водохранилище в условиях работающих насосов (зеленые точки).

Наше ПО предназначено для поиска возможностей сокращения производственных расходов, а также расходов на электроэнергию; тем не менее, расходы на электроэнергию имеют преобладающее влияние. В отношении сокращения расходов на электроэнергию оно выполняет поиск по трем основным направлениям:

  • Перенос использования энергии на периоды с более дешевым тарифом, использование водохранилища для водоснабжения клиентов.
  • Сокращение расходов при пиковом потреблении путем ограничения максимального числа насосов в эти периоды.
  • Сокращение электроэнергии, необходимой для поставки воды в водораспределительную систему, путем использования насоса или группы насосов в режиме, близком к их оптимальной производительности.

Результаты компании EBMUD (Калифорния)

Подобная система начала функционировать в компании EBMUD в июле 2005 года. В первый год работы программа позволила добиться экономии энергоресурсов на 12,5 % (на 370 000 долларов США по сравнению с предыдущим годом, потребление в котором составило 2,7 млн. долларов США),  подтвержденной независимыми экспертами. Во второй год работы она позволила получить еще лучшие результаты, и экономия составила около 13,1 %. Главным образом, это было достигнуто за счет переноса электрической нагрузки в трехдиапазонный тарифный режим. До использования соответствующего ПО, компания EBMUD уже прилагала значительные усилия по сокращению расходов на электроэнергию посредством ручного вмешательства операторов и сократила свои расходы на электроэнергию на 500 000 долларов США. Был построен достаточно большой напорный бассейн, который позволил компании отключать все насосы на 6-тичасовой период максимального тарифа, составляющего около 32 центов/кВт*ч. ПО планировало работу насосов для переноса из двух коротких периодов ровного графика нагрузки с каждой стороны пикового периода с тарифом в размере 12 центов/кВт*ч на десятичасовой ночной тариф внепикового периода в размере 9 центов/кВт*ч. Даже при незначительной разнице в стоимости электроэнергии выгода была существенной.

В каждой насосной станции установлено несколько насосов, и в некоторых случаях на одной станции используются насосы разной мощности. Это предоставляет программе оптимизации многочисленные опции для создания различных потоков в водораспределительной системе. Программа решает нелинейные уравнения, связанные с характеристиками гидравлической системы, для определения того, какая комбинация насосов будет обеспечивать требуемый ежедневный массовый баланс с максимальной эффективностью и минимальными расходами. Даже несмотря на то, что компания EBMUD приложила достаточно много усилий для повышения производительности насосов, использование ПО позволило успешно сократить общее число кВт*ч, необходимых для создания потока. На некоторых насосных станциях производительность была повышена более чем на 27 % исключительно за счет выбора требуемого насоса или насосов в соответствующее время.

Повышение качества сложнее выразить в количественном выражении. В компании EBMUD использовалось три операционных правила для повышения качества воды, которые они пытались выполнять в ручном режиме. Первым правилом являлось выравнивание скорости потока на водоочистной станции всего до двух изменений скорости в день. Более равномерные производственные потоки позволяют оптимизировать процесс дозирования химических веществ, получить соответствующий поток с низкой мутностью и стабильные уровни содержания хлора при более чистом водохранилище станции. Сейчас ПО стабильно определяет две скорости потока на водоочистных станциях благодаря надежному прогнозированию спроса и распределяет эти скорости на протяжении всего дня. Вторым требованием было увеличение глубины циклических водохранилищ для сокращения среднего возраста воды. Поскольку ПО является средством регулирования массового баланса, то реализация этой стратегии не составила сложности. Третье требование было наиболее жестким. Поскольку в каскаде имелось несколько резервуаров и насосных станций, подающих воду под различным давлением, компания EBMUD хотела, чтобы все насосные станции работали одновременно, когда в верхнем резервуаре требовалась вода для того, чтобы чистая вода поступала из нижней части каскада вместо старой воды из промежуточного резервуара. Это требование также было соблюдено.

Результаты компании WSSC (Пенсильвания, Нью-Джерси, Мэрилэнд)

Система оптимизации находится в эксплуатации в компании с июня 2006 года. Компания WSSC занимает в США практически уникальное положение, закупая более 80 % своей электроэнергии по реальной цене. Она действует на рынке PJM (штаты Пенсильвания, Нью-Джерси, Мэриленд) и закупает электроэнергию напрямую у независимого рыночного оператора. Остальные насосные станции работают по различным структурам тарифов трех отдельных компаний – поставщиков электроэнергии. Очевидно, что автоматизация процесса оптимизации планирования работы насосов на реальном рынке означает, что планирование должно быть гибким и должно реагировать на часовое изменение цен на электроэнергию.

ПО позволяет решить эту проблему менее, чем за две минуты. Операторы уже достигали успеха в переносе нагрузки на крупных насосных станциях под влиянием цен в течение всего года до установки ПО. Вместе с тем, заметные улучшения в планировании были очевидны уже в течение нескольких дней с момента начала функционирования автоматизированной системы. В первую неделю, была отмечена экономия порядка 400 долларов США в день только на одной насосной станции. Во вторую неделю эта сумма выросла до 570 долларов США в день, а в третью неделю она превысила 1000 долларов США в день. Аналогичные эффекты были достигнуты еще на 17 насосных станциях.

Водораспределительная система компании WSSC характеризуется высоким уровнем сложности и имеет большое количество неуправляемых предохранительных клапанов давления, усложняющих процесс расчета водопотребления и оптимизации. Хранение в системе ограничено примерно до 17,5 % от ежедневного водопотребления, что уменьшает возможность переноса нагрузки на периоды с более низкой стоимостью. Наиболее жесткие ограничения были связаны с двумя крупными водоочистными установками, где допускалось не более 4 переключений насосов в день. С течением времени появилась возможность устранить эти ограничения для повышения экономии в результате проектов реконструкции.

Взаимодействие с системой управления

В обоих указанных примерах требовалось взаимодействие ПО с существующими системами управления. В компании EBMUD уже имелся современный централизованный пакет планирования работы насосов, включающий таблицу с входными данными для каждого насоса максимум с 6 циклами запуска и останова. Было относительно просто использовать эту имеющуюся функцию и получать график работы насосов с данными из этих таблиц после каждого решения задачи. Это означало, что требовалось внесение минимальных изменений в существующую систему управления, а также указывало на наличие возможности использования существующих систем защиты от превышения и понижения скорости потока для водохранилищ.

Загородная система г. Вашингтон была еще более сложной для создания и подключения к системе. В головном офисе не был установлен централизованный ПЛК. Кроме того, в процессе реализации находилась программа по замене непрограммируемых блоков RTU на интеллектуальные ПЛК в полевых условиях. В язык сценариев пакета системы SCADA было добавлено значительное число логических алгоритмов, при этом была решена дополнительная задача обеспечения резервирования данных в серверах системы SCADA.

Использование стратегий общей автоматизации приводит к возникновению интересной ситуации. Если оператор вручную заполняет водохранилище в конкретной зоне, он знает, какие насосы были запущены и, следовательно, он также знает, какие уровни воды в водохранилище следует контролировать. Если оператор использует водохранилище, время заполнения которого составляет несколько часов, он будет вынужден контролировать уровни этого водохранилища в течение нескольких часов с момента запуска насосов. Если в течение этого промежутка времени произойдет потеря связи, он в любом случае сможет устранить эту ситуацию путем остановки насосной станции. Однако, если запуск насосов производится полностью автоматической системой, оператору не обязательно знать, что это произошло, и поэтому система будет в большей степени зависеть от автоматических локализованных органов управления, обеспечивающих защиту системы. В этом заключается функция локализованной логики в полевом блоке RTU.

Как и в любом сложном проекте, связанном с внедрением программного обеспечения, конечный успех зависит от качества входных данных и устойчивости решения к внешним помехам. Каскадные уровни блокировок и устройств защиты требуются для обеспечения уровня безопасности, необходимого для любого жизненно-важного коммунального предприятия.

Заключение

Крупные инвестиции в системы автоматизации и управления предприятий водоснабжения за рубежом позволили создать за последние 20 лет необходимую инфраструктуру для внедрения стратегий общей оптимизации. Предприятия водоснабжения самостоятельно разрабатывают еще более современное программное обеспечение для повышения эффективности использования водных ресурсов, сокращения утечек и улучшения общего качества воды.

Применение ПО является одним из примеров того, каким образом можно достичь финансовой выгоды за счет более эффективного использования значительных предварительных инвестиции в системы автоматизации и управления.

Наш опыт позволяет утверждать, что использование соответствующего опыта на предприятиях водоснабжения в России, построение расширенных систем централизованного управления является перспективным решением, способным эффективно решить блок актуальных задач и проблем отрасли.
