Сбалансированное решение

7416 0
Опубликовано в журнале СОК №6 | 2016

В предлагаемой статье автор рассказывает об использовании автоматических балансировочных клапанов в системах отопления многоэтажных зданий.

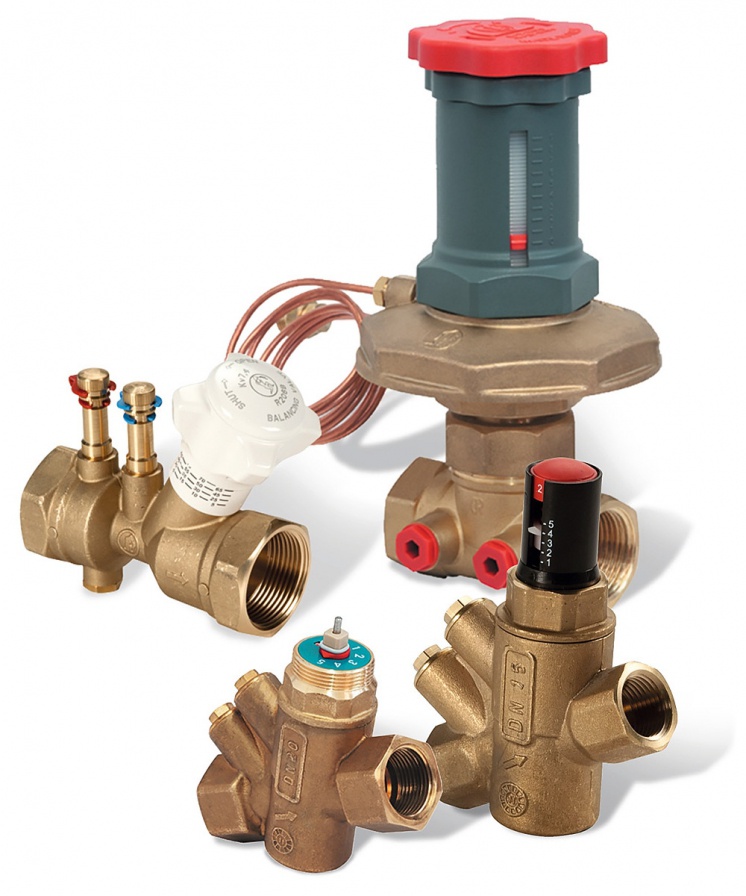

Балансировочные клапаны Giacomini

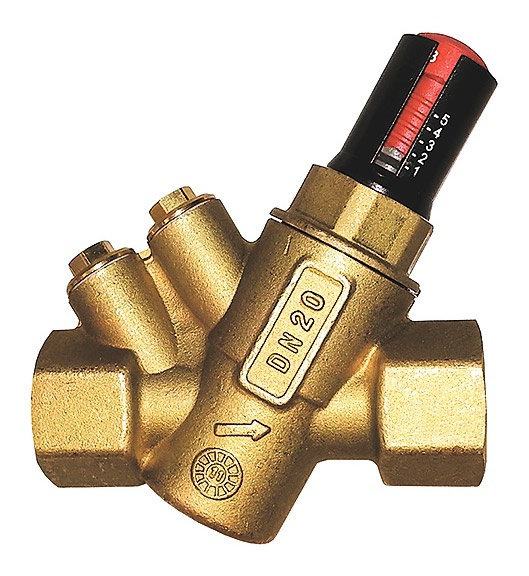

Giacomini R206A — клапан балансировочный динамический

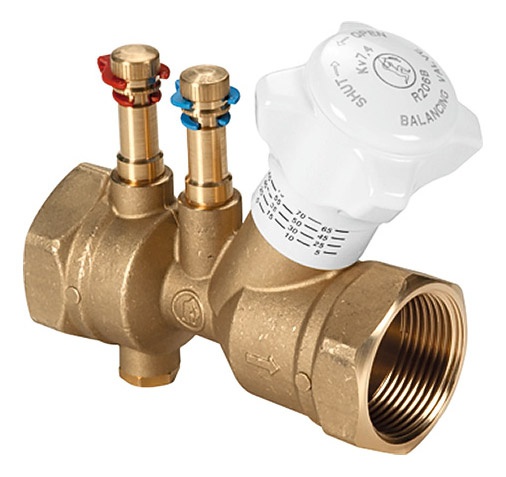

Giacomini R206B — клапан статичный балансировочный

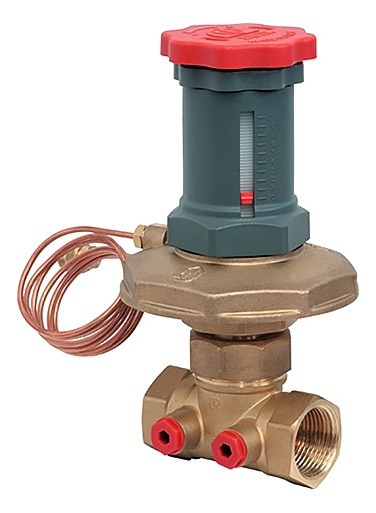

Giacomini R206C-1 — регулятор дифференциального давления

Двухтрубные системы отопления жилых многоэтажных зданий, оборудованные отопительными приборами с автоматическими терморегуляторами, как в новостройках, так и в домах, капитальный ремонт систем отопления которых проводится в соответствии с Федеральным законом №185-ФЗ «О Фонде содействия реформированию жилищно-коммунального хозяйства», должны быть оснащены автоматическими балансировочными клапанами. Какие практические задачи решаются применением автоматических балансировочных клапанов, какие модели этих устройств можно порекомендовать заказчику?

Преимущества регулирования

Автоматические балансировочные клапаны — это регулирующая арматура с автоматической настройкой заданного параметра. Их принято разделять на две группы: автоматические регуляторы расхода, стабилизирующие на заданном уровне расход теплоносителя через регулируемый участок трубопровода, и автоматические регуляторы перепада давления, предназначенные для стабилизации перепада давлений на регулируемом участке двухтрубной системы отопления.

Автоматический регулятор расхода устанавливают на подающем или на обратном трубопроводе — стояке или горизонтальной ветви — без каких-либо дополнительных присоединений. Автоматический регулятор перепада давления устанавливают на обратном трубопроводе и посредством капиллярной (импульсной) трубки длиной до 5 м присоединяют к подающей линии, обычно через порт запорно-измерительного клапана с ручной регулировкой.

Автоматические балансировочные клапаны — это регулирующая арматура с автоматической настройкой заданного параметра. Их разделяют на две группы: автоматические регуляторы расхода и автоматические регуляторы перепада давления

Необходимость применения автоматических балансировочных клапанов в двухтрубных системах отопления многоэтажных зданий обусловлена прежде всего необходимостью создания благоприятного гидравлического режима и оптимальных условий для работы автоматических терморегуляторов отопительных приборов.

Однако в результате применения автоматических балансировочных клапанов достигаются и другие практически значимые результаты:

  • снижение уровня шума, возникающего в жилых помещениях при работе автоматических терморегуляторов;
  • снижение энергопотребления системы отопления, в том числе при уменьшении энергопотребления насосного оборудования;
  • снижение чувствительности системы отопления к некачественному монтажу и ремонту (в том числе при не предусмотренном проектом «заужении» проходного сечения стояков в местах их сварки из-за использования некондиционных углов, тройников, отводов и т.д.);
  • длительное сохранение гидравлической устойчивости системы отопления, в том числе при интенсивном отложении накипи на внутренних поверхностях трубопроводов;
  • возможность поэтапного запуска разветвлённой системы отопления, автоматическая балансировка системы после её модернизации.

Гидравлические расчёты разветвлённых двухтрубных систем отопления, в которых предусмотрена установка автоматических балансировочных клапанов, не только не усложняются, но становятся заметно проще. Появляется возможность разделения разветвлённых систем на подсистемы, в пределах которых уравновешивают «циркуляционные кольца». В результате экономится время и повышается эффективность труда проектировщика.

Использование дешёвой некачественной арматуры с большой вероятностью может привести к авариям в системе отопления и к репутационным издержкам девелоперов и управляющих компаний, восполнить которые будет проблематично. В особенности это относится к объектам недвижимости бизнес-класса

Регулировка системы отопления, оборудованной автоматическими балансировочными клапанами, в здании, сданном в эксплуатацию (после заселения жильцов), в случае изменения её гидравлических характеристик будет осуществляться автоматически. Сложной приборной настройки системы, скорее всего, не потребуется. А вот при необходимости регулировки двухтрубной системы отопления в заселённом здании с использованием шайб или балансировочных клапанов с ручной настройкой управляющая компания может столкнуться с большими сложностями вследствие ограничения доступа её специалистов в отапливаемые помещения собственниками квартир, самовольно переоборудовавшими системы отопления — замена отопительных приборов, автоматических терморегуляторов и т.д.

Автоматические балансировочные клапаны для однотрубных систем

Автоматические регуляторы расхода теплоносителя применяют для создания постоянного гидравлического режима не только в двухтрубных, но и в вертикально-однотрубных системах отопления. Так, их ставят на ответвлениях секционных систем отопления, «запитанных» от одного ИТП, в однотрубно-вертикальных системах, к веткам которых подключено большое количество (более восьми-десяти) стояков и имеются серьёзные проблемы с распределением теплоносителя и т.п.

О балансировке поквартирных систем

При устройстве поквартирных систем отопления в многоэтажных жилых зданиях эксперты рекомендуют установку автоматических балансировочных клапанов (на обратном коллекторе) и запорно-измерительных клапанов (на подающем коллекторе поэтажных распределительных узлов). Использование этих клапанов даёт возможность компенсировать влияние гравитационной составляющей и установить расход в соответствии с расчётными параметрами.

Клапаны, как правило, подбираются по диаметру трубопроводов и настраиваются на поддержание перепада давлений на поквартирных ответвлениях на уровне 10-15 кПа. Такое значение настройки клапанов выбирается исходя из значения требуемых потерь давления на автоматических терморегуляторах отопительных приборов для обеспечения их работы в оптимальном режиме.

Чтобы облегчить труд проектировщиков и монтажников, компания Giacomini разработала коллекторный этажный модуль с установленными на заводе ручными балансировочными клапанами расхода на подающем коллекторе и автоматическими регуляторами перепада давления на обратном коллекторе. Этажный модуль позволяет проводить независимую гидравлическую настройку каждой квартиры на этаже, индивидуальный учёт тепла с помощью теплосчётчиков, прост в монтаже и обслуживании.

На законных основаниях

Целесообразность применения автоматических балансировочных клапанов в системах отопления многоэтажных жилых зданий подтверждена СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003». Согласно этому документу: «...в системах отопления многоэтажных зданий для гидравлической балансировки и обеспечения работы автоматических терморегуляторов в оптимальном режиме на стояках (как правило, двухтрубных систем) или в узлах ввода систем поквартирного отопления следует предусматривать установку автоматических балансировочных клапанов».

Впрочем, ещё до утверждения Свода Правил 60.13330.2012, в 2011 году, на целесообразность использования автоматических балансировочных клапанов на стояках двухтрубных систем отопления в многоквартирных зданиях, подвергаемых капитальному ремонту, указали авторы «Методических рекомендаций по формированию состава работ по капитальному ремонту многоквартирных домов, финансируемых за счёт средств, предусмотренных Федеральным законом от 21 июля 2007 года №185-ФЗ «О Фонде содействия реформированию жилищно-коммунального хозяйства» (в редакции от 3 мая 2011 года).

В содержащемся в этом документе описании типовых технологических процессов применительно к перечню работ по капитальному ремонту многоквартирных домов, включающих мероприятия по модернизации отдельных элементов общего имущества в домах различных периодов постройки (Приложение 1), при ремонте или замене системы отопления осуществляется «. установка на каждом стояке автоматических регуляторов перепада давления (автоматических балансировочных клапанов) с целью обеспечения оптимального гидравлического баланса в системе для подачи в каждый радиатор расчётного количества теплоносителя».

Таким образом, сегодня проектировщики не могут безосновательно отказываться от использования автоматических балансировочных клапанов при проектировании двухтрубных систем отопления с отопительными приборами с автоматическими терморегуляторами для многоэтажных жилых зданий, в том числе находящихся на капитальном ремонте.

В отношении малоэтажной застройки действовать следует исходя из экономической целесообразности. Открытым остаётся лишь вопрос о том, какие именно модели автоматических балансировочных клапанов оправданно заложить в проект?

Что предлагает рынок?

На российском рынке регулирующей арматуры, применяемой для балансировки двухтрубных систем отопления, представлены автоматические балансировочные клапаны разных производителей. Высококачественная, но зачастую баснословно дорогая регулирующая арматура «законодателей моды» соседствует здесь с очень похожей на неё по внешнему виду, но не всегда сопоставимой по качеству и эксплуатационным характеристикам регулирующей арматурой, изготовленной в Китае, странах Юго-Восточной Азии и т.п.

Использование дешёвой некачественной арматуры с большой вероятностью может привести к авариям в системе отопления и, как следствие, к репутационным издержкам девелоперов и управляющих компаний, восполнить которые будет проблематично. В особенности это относится к объектам недвижимости бизнес-класса. В результате аварии может пострадать и проектировщик, который несёт персональную ответственность за выбор технического решения и закладываемого в проект оборудования.

В то же время и слишком дорогая регулирующая арматура вряд ли обрадует заказчика, особенно если система отопления проектируется для здания, подвергаемого капитальному ремонту. При выборе автоматических балансировочных клапанов в этом случае следует учесть, что срок их службы не должен превышать остаточный срок службы здания, в котором они будут установлены. Иначе деньги, выделенные на покупку регулирующей арматуры, окажутся израсходованными нерационально.

В каталоге продукции компании Giacomini представлены динамические балансировочные клапаны R206A, предназначенные для применения в системах отопления и охлаждения для поддержания величин объёмного расхода жидкости в соответствии с предварительной настройкой

На наш взгляд, при выборе регулирующей арматуры надо «держаться фарватера» общественного мнения, отдавая предпочтение производителю, регулирующая арматура которого исправно работает на разных объектах, в том числе в элитных московских многоэтажках, и получила положительные отзывы как от монтажников и эксплуатирующих системы отопления организаций, так и от владельцев квартир, в которые системы, регулируемые такой арматурой, несут тепло уже не один отопительный сезон.

Среди производителей с мировым именем, поставляющих в Россию наиболее привлекательную по соотношению «цена/качество» регулирующую арматуру, особое место занимает итальянская компания Giacomini. Она имеет более чем 60-летний опыт производства запорной и регулирующей арматуры, располагая четырьмя собственными фабриками в Италии. По мнению экспертов, Giacomini — одна из тех европейских фирм, которая поставляет потребителям исключительно аутентичный продукт без подмеса OEM-техники.

В каталоге продукции компании Giacomini в части автоматических регуляторов расхода теплоносителя представлены динамические балансировочные клапаны R206A, предназначенные для применения в системах отопления и охлаждения для поддержания величин объёмного расхода жидкости в соответствии с предварительной настройкой. Эти устройства пользуются устойчивым спросом у покупателей и исправно работают на сотнях объектов в России и в других странах СНГ.

Клапаны R206A ограничивают величину объёмного расхода в рабочем (заявленном) диапазоне до заданного значения, компенсируя все колебания давления в контуре. Установленный расход поддерживается в пределах заявленного диапазона перепада давления с максимальной ошибкой ± 5 % на контролируемой скорости потока значения или ± 2 % от максимального расхода. Максимальная рабочая температура для R206A — 120 °C, максимальное рабочее давление — 25 бар.

Ассортимент автоматических регуляторов перепада давления, разработанных и изготовленных компанией Giacomini, в июне 2016 года пополнился долгожданной новинкой — автоматическим балансировочным клапаном R206C-1, применяемым для поддержания на регулируемом участке двухтрубной системы отопления перепада давления независимо от изменения значения расхода теплоносителя. Это оборудование выведено на рынок СНГ вместо снятой с производств модели R206C.

У R206C-1 достаточно широкий диапазон настроек номинального значения дифференциального давления: от 5 до 30 кПа в позиции «L» (Low) и от 25 до 60 кПа в позиции «H» (High).

Выбрать диапазон регулирования и установить расчётное настроечное положение можно на этапе монтажа или (в случае необходимости) на работающей системе: это позволяет использовать R206C-1 даже при кардинальных изменениях в системе отопления, которые могут произойти во время её проектной доработки, эксплуатации или при проведении реконструкционных работ.

Кроме того, новый автоматический регулятор перепада давления R206C-1 имеет превосходные эксплуатационные характеристики. Он рассчитан на эксплуатацию при рабочей температуре 2-110 °С и давлении до 16 бар. Корпус клапана выполнен из латуни, стойкой к коррозии (вымыванию цинка). Всё необходимое для монтажа и наладки, включая капиллярную трубку длиной 1 м, входит в комплект поставки новинки. Для монтажа R206C-1 в ассортименте производителя есть резьбовые фитинги и переходники разных типов.
