Многие из систем тёплого пола разрабатываются на совместное использование как с горячим, так и с холодным теплоносителем для круглогодичного применения. Подразделение компании Henco Floor всегда загружено заказами на проектирование систем тёплого пола, в ассортименте компании есть вся необходимая продукция для их создания. Это и восемь типов подложек, и шесть типов коллекторных систем, включая трёхи четырёхтрубные, разнообразная автоматика 12 типов, узлы смешения и остальные элементы системы.

С ростом популярности систем тёплого пола и с развитием современных технологий компания Henco решила представить новую линейку композитных коллекторных групп, которые изобилуют инновациями, о них и пойдёт речь в данной статье.

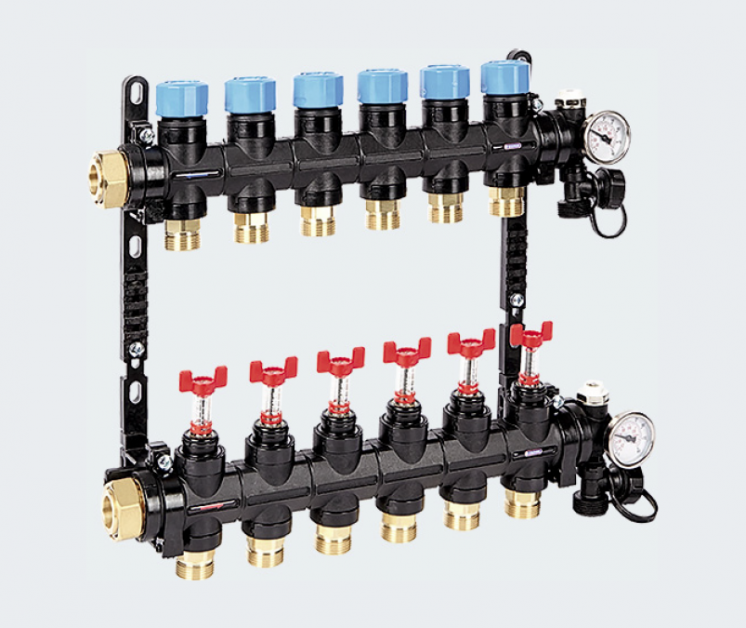

Инновационные коллекторы Henco UFH-MDK для систем поверхностного отопления. 5/2017. Фото 1

Линейка новейших коллекторов Henco UFH-MDK — полностью готовое к эксплуатации изделие. Его корпус выполнен из пластика, а резьбы — из латуни. Данное изделие представляет собой две распределительные гребёнки с латунным подсоединением 1 на регулируемых кронштейнах. Подающая линия снабжена регулируемыми ротаметрами, а обратная содержит клапаны, к которым могут подключаться термоэлектроприводы. Латунные резьбы для присоединения труб соответствуют европейскому стандарту «евроконус» ¾”.

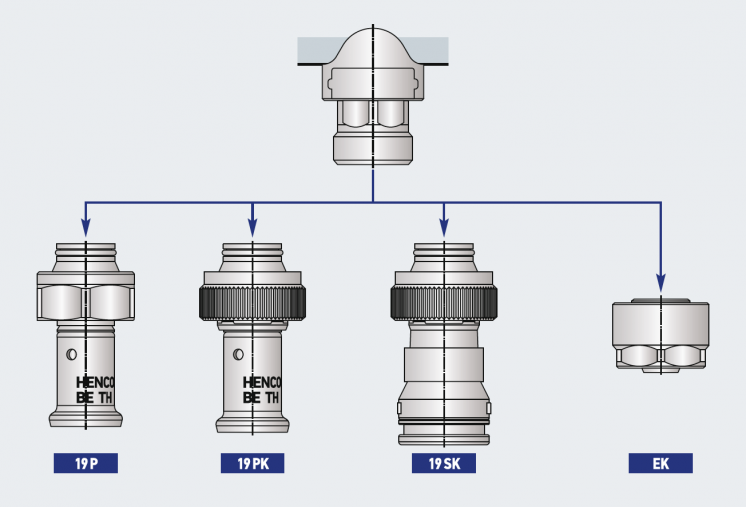

Ноу-хау данного изделия заключается в том, что независимо от приложенного к латунной детали крутящего момента он не передаётся пластиковому корпусу! Это соединение, свободное от крутящего момента (латунная деталь может вращаться). К нему можно присоединить фитинг Henco четырёх типов.

Инновационные коллекторы Henco UFH-MDK для систем поверхностного отопления. 5/2017. Фото 2

Концевые элементы также свободно вращаются вокруг оси коллектора. Это свойство облегчает подключение шланга к коллектору. Концевые элементы включают в себя присоединение для слива или заполнения коллектора, воздухоотводчик, запорное устройство, термометры. Для удобства использования запорное устройство таково, что не требует использования инструмента — достаточно просто нажать на кнопку слива. Максимальный расход через подающий и обратный коллектор составляет 3,5 м³/ч. Максимальная пропускная способность Kv на ротаметре при полном открытии — 0,98 м³/ч, на клапанах обратной линии Kv = 1,56 м³/ч. Диапазон температур теплоносителя от 0 до 60°C, давления — до 6 бар (опрессовки — до 10 бар). Главные преимущества коллекторов UFH-MDK:

  • цена ниже, чем на другие коллекторные группы;
  • латунные подключения «евроконус» без передачи крутящего момента;
  • регулируемые вручную расходомеры;
  • регулируемые по высоте кронштейны;
  • в комплекте имеются воздушный клапан, термометры, узел слива;
  • 1 латунное присоединение коллектора с накидной гайкой.
