Представляя новые регулирующие клапаны для радиаторов, компания Giacomini утверждает, что их применение позволяет в ряде случаев отказаться от использования балансировочных клапанов в системах отопления. В 2019 году динамические термостатические клапаны Giacomini серии DB поставлялись в Россию в размере только ½”, но в последние месяцы эта серия получила значительное расширение. В производственную программу были добавлены размеры с подсоединением ¾”, появилась модификация с угловым осевым клапаном, а также были выпущены клапаны с наружной резьбой для подключения к трубопроводу.

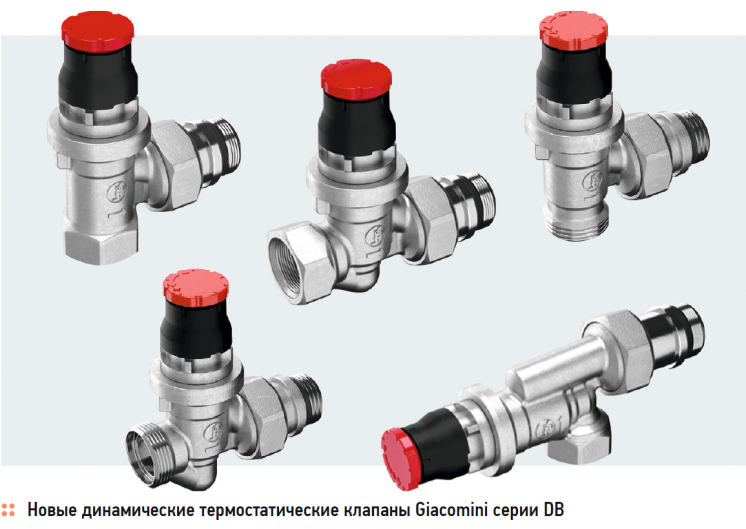

Giacomini представляет новинки 2020 года. 4/2020. Фото 1

Принцип действия динамических термостатических клапанов заключается в автоматическом поддержании расхода теплоносителя, поступающего в отопительные приборы. Клапаны серии DB имеют функцию установки постоянного значения расхода (преднастройки) при помощи специального ключа. Впоследствии значение расхода поддерживается постоянным благодаря изменению пропускного сечения регулирующей вставки, состоящей из гибкой мембраны и картриджа с отверстиями особой формы. Таким образом, использование новых клапанов позволяет сохранять постоянным расход теплоносителя через отопительные приборы, в случае изменения нагрузки внутри системы, без использования балансировочных клапанов.

Это решение позволяет упростить настройку и уменьшить время ввода в эксплуатацию системы отопления, а в ряде случаев — снизить стоимость оборудования при сохранении высоких показателей энергоэффективности и гидравлической стабильности системы.

Новые динамические термостатические клапаны серии DB имеют исключительно широкий рабочий диапазон. Показатель перепада давления, при котором (фактически, что немаловажно!) обеспечивается постоянство расхода, составляет 150 кПа, а значение расхода — до 250 л/ч. Диапазон этих характеристик намного превосходит параметры аналогичной арматуры, присутствующей на рынке.

Также особенностью новых клапанов Giacomini, по сравнению с аналогами других производителей, является стойкость к загрязнениям — клапаны сохраняют работоспособность долгое время даже при работе с относительно загрязнённым теплоносителем.

Также в 2020 году компания Giacomini анонсировала запуск распределительных коллекторов для систем отопления, которые будут снабжены новыми динамическими регулирующими вентилями. Таким образом, можно будет производить настройку и поддержание расхода на коллекторе, а также использовать это решение для создания сбалансированных систем напольного водяного отопления.

Новинки Giacomini в области балансировочной арматуры в течение последнего года приходятся на автоматические балансировочные клапаны. Новая серия автоматических балансировочных клапанов — регуляторов перепада давления Giacomini получила обозначение R206C-1 и выпущена в дополнение к основной серии R206C. «Старшая» модель Giacomini R206C — первая и единственная модель на российском рынке, которая обладает возможностью переключения диапазона регулирования перепада давления непосредственно на самом клапане, поставляется в размерах от Ду15 до Ду50.

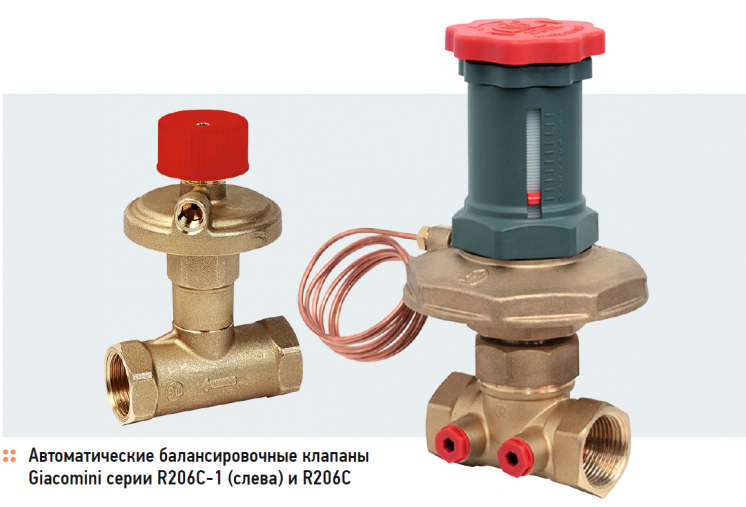

Giacomini представляет новинки 2020 года. 4/2020. Фото 2

При разработке новой серии основной задачей было, при сохранении высоких показателей рабочих характеристик, уменьшить размеры и массу клапана, создав компактную конструкцию по привлекательной цене.

Новые балансировочные клапаны R206C-1 предназначены для автоматического поддержания заданного перепада давлений между подающим и обратным трубопроводами систем отопления и охлаждения. В отличие от «старшей» серии клапаны R206C-1 имеют единственный рабочий диапазон перепада давления 5–30 кПа и выпускаются в размерах Ду15, Ду20 и Ду25. Новые клапаны имеют корпус из латуни DZR и усиленную рабочую мембрану, что обеспечивает длительный период эксплуатации и точность настройки. Клапаны R206С-1 обеспечивают функцию перекрытия трубопровода, то есть могут быть закрыты при помощи рукоятки, при этом настройка параметра перепада давления не изменяется. Компактные размеры клапанов позволяют устанавливать их в стеснённых условиях — например, в распределительных коллекторных шкафах, а применение совместно с ручным компактным клапаном Giacomini R206B-1 позволяет получить эффективную балансировочную пару для двухтрубных систем отопления.

Аналогичного принципа производитель придерживается в отношении другого типа автоматических балансировочных клапанов — регуляторов расхода.

В дополнение к «основной» серии клапана R206A, к началу 2020 года приурочен выпуск компактной серии R206A-1. Клапаны автоматического регулирования расхода (не зависящие от давления) предназначены для установки и поддержания постоянного расхода на регулируемых участках систем отопления и/или охлаждения, что позволяет устанавливать сервопривод для регулирования клапана и перекрытия трубопровода.

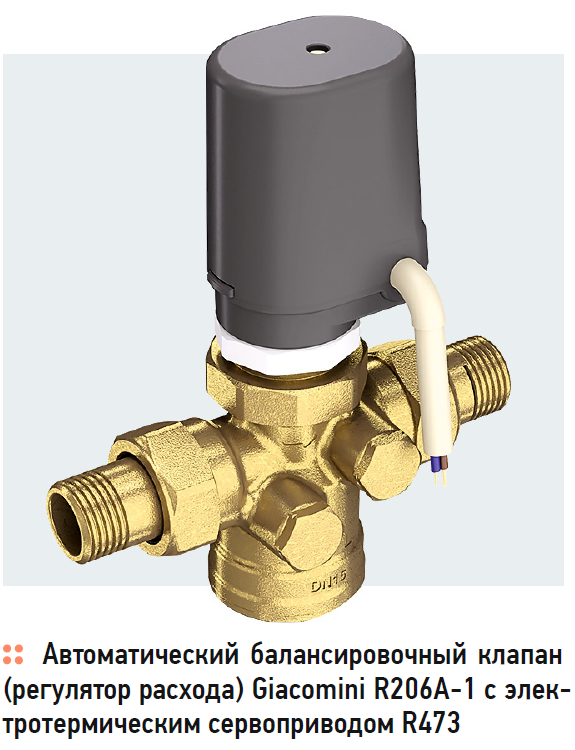

Giacomini представляет новинки 2020 года. 4/2020. Фото 3

Клапаны «компактной» серии R206A-1 выпускаются в трёх наиболее популярных размерах (Ду15, Ду20 и Ду25) двух модификаций: для стандартного расхода (диапазон регулирования от 50 до 700 л/ч) и для увеличенного (диапазон расхода от 200 до 1300 л/ч). Клапаны поддерживают расход постоянным независимо от изменения перепада давления в широком диапазоне, а именно — 25–400 кПа для стандартной модели и 25–800 кПа для модели с увеличенным расходом. Максимальное рабочее давление — 16 бар, максимальная температура — 120°C.

Клапаны имеют заглушенные отверстия для подключения зондов дифференциального манометра — для измерения параметра давления. Как упомянуто выше, на клапаны R206A-1 можно установить один из двух типов сервоприводов — компактный электротермический Giacomini R473 с возможностью дистанционного открытия и закрытия клапана, и механический мотор K281 — для пропорционального регулирования.

Также с начала 2020 года в каталоге компании Giacomini появились автоматические балансировочные клапаны — регуляторы перепада давления и регуляторы расхода, которые выпускаются с фланцевым подсоединением в размерах от Ду65 до Ду150. Регулятор перепада давления R206CF поддерживает постоянным перепад давления между подающим и обратным трубопроводами в диапазоне от 0,2 до 1 бар для клапанов размером Ду65–100 и 0,2–0,8 бар — для клапанов Ду125–150.

Фланцевый балансировочный клапан R206AF поддерживает и регулирует расход жидкости, подаваемой к приборам или секциям холодильных или отопительных установок. Клапан может быть оснащён приводом для пропорционального или трёхточечного управления; возможна поставка версии с ручным управлением. Клапаны имеют характеристику по регулируемому расходу от 4,7 до 160 м³/ч, в зависимости от размера.



О компании
Giacomini Компания Giacomini S.p. A. является самым крупным в Европе производителем продукции из латуни для систем отопления, водоснабжения, климатизации. Компания разрабатывает и внедряет передовые системы терморегулирования, эффективного энергоснабжения с нулевым или минимальным выбросом вредных веществ. Концепция компании подразумевает 100%-е производство в Италии. Продукция Giacomini представлена на 90 национальных рынках, компания имеет представительства или филиалы в 16 странах. Оборудование Giacomini поставляется в Россию с 1994 года и широко применяется в системах отопления, охлаждения и водоснабжения зданий и сооружений.
