Датчик слежения за солнцем двухосной системы ориентации солнечных батарей

(0) (5501)
Опубликовано в журнале СОК №9 | 2015

В статье предложена конструкция датчика слежения за солнцем для двухосных систем ориентации солнечных батарей. Датчик содержит лучевоспринимающие ячейки, выполненные в виде обратных конусов с непрозрачными стенками, укреплённых на площадке под углом равным широте местности. Ячейки защищены прозрачной полусферой. Устройство может быть применено при оборудовании солнечных электростанций.

Датчик слежения за солнцем двухосной системы ориентации солнечных батарей . 9/2015. Фото 1

Рис. 1. Элементы конструкции датчика слежения за солнцем для двухосных систем ориентации солнечных батарей

Датчик слежения за солнцем двухосной системы ориентации солнечных батарей . 9/2015. Фото 2

Рис. 2.

Датчик слежения за солнцем двухосной системы ориентации солнечных батарей . 9/2015. Фото 3

Рис. 3.

Датчик слежения за солнцем двухосной системы ориентации солнечных батарей . 9/2015. Фото 4

Рис. 4.

Одним из очевидных способов повышения эффективности солнечных энергоустановок является использование в них систем слежения за солнцем. Разработка следящих систем с простым обслуживанием позволит в значительной степени повысить технико-экономические показатели сельскохозяйственных объектов и создать комфортные условия труда и быта человека при одновременном обеспечении экологической безопасности окружающей среды. Системы слежения могут быть с одной или двумя осями вращения солнечных панелей.

Солнечная энергоустановка [1] с системой слежения, включающей компактный фотоэлектрический датчик положения солнца, состоящий из каркаса в форме прямой трёхгранной призмы, на двух боковых гранях которой размещены фотоэлементы слежения за солнцем, а на третьей грани установлен командный фотоэлемент разворота модулей с запада на восток. В течение светового дня фотоэлементы слежения на гранях датчика выдают командные сигналы для блока управления приводом азимутального поворота солнечного модуля, который при этом разворачивается в направлении солнца с помощью вала. Недостатком установки является недостаточная точность слежения за солнцем.

Солнечная энергетическая установка [2] содержит солнечную батарею с системой двухосной ориентацией на солнце, на которой в качестве датчиков слежения за солнцем установлены фотоэлектрические модули, содержащие линейные фотоприёмники, находящиеся в фокусах цилиндрических линз Френеля. Сигналы от фотоприёмников с помощью микропроцессора осуществляют управление приводами системы азимутальной и зенитальной ориентации солнечной батареи.

Недостатком этой установки является недостаточная точность слежения за солнцем, а также то, что датчики слежения занимают часть активной площади солнечной батареи.

Основной задачей разработки является повышение точности работы датчика слежения за солнцем для двухосных систем ориентации солнечных батарей при любом положении солнца на небосводе в течение года.

Вышеуказанный технический результат достигается тем, что в предлагаемом датчике слежения за солнцем двухосной системы ориентации солнечной батареи, содержащем блок лучевоспринимающих ячеек, установленных на неподвижной площадке, которые выполнены в виде обратных конусов с непрозрачными стенками и укреплены на узких торцах конусов фотоэлектрических элементов. При этом лучевоспринимающие ячейки плотно установлены на площадке с образованием телесного угла в 160° и обрамлены прозрачной сферой, укреплённой на площадке, которая установлена с наклоном к горизонтали под углом, равным географической широте местоположения датчика.

Датчик слежения устанавливается на неподвижной площадке, нормаль 6 которой (рис. 1) направляется на юг. Угол наклона площадки к горизонтальному основанию соответствует географической широте местности рядом с солнечной батареей, размещённой на механической системе ориентации на солнце, содержащей приводы зенитального и азимутального вращения, использующие шаговые мотор-редукторы. Управление приводами солнечной батареи осуществляется микропроцессором, получающим электрические импульсы от фотоэлектрических элементов ячеек датчика. Микропроцессор содержит информацию о географической широте местонахождения солнечной батареи, электронные часы, снабжённые календарём, по сигналам которых включаются мотор-редукторы зенитального и азимутального вращения солнечной батареи в соответствии с уравнением движения солнца на небосводе. При этом величины достигнутых углов поворота солнечной батареи по сигналам фотоэлектрических элементов ячеек датчика сравниваются со значениями, полученными их уравнения движения солнца на текущий момент времени.

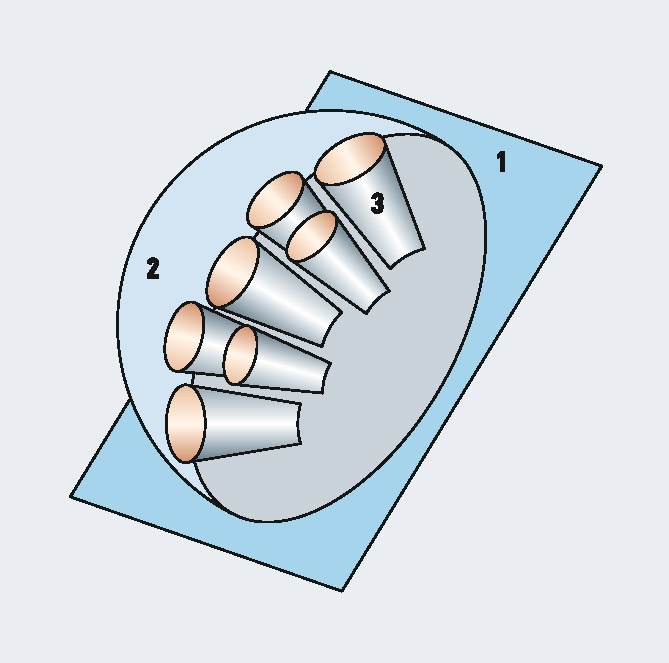

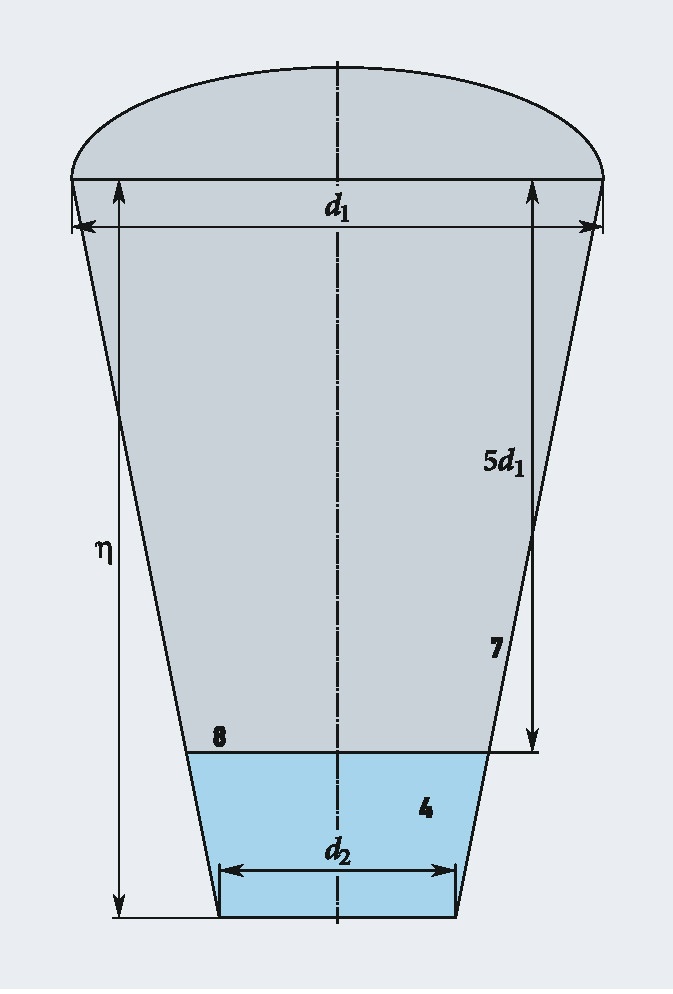

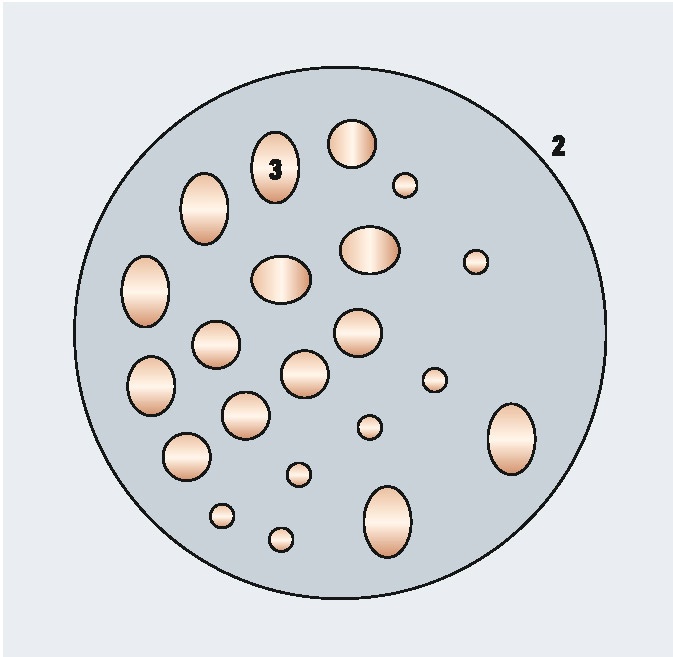

Сущность конструкции датчика поясняется рис. 1, 2, 3 и 4. На рис. 1 и 3 представлена общая схема датчика. На рис. 2 показан вид сверху прозрачной сферы и лучевоспринимающих ячеек. На рис. 4 показана схема такой ячейки.

Датчик слежения за солнцем для двухосной системы ориентации солнечных батарей содержит площадку 1, укреплённую к горизонтальному основанию 5 под углом а, равным географической широте местности. К площадке 1 прикреплена прозрачная полусфера 2 радиусом г. Во всём внутреннем пространстве сферы 2 вплотную укреплены лучевоспринимающие ячейки 3, имеющие форму обратного конуса с непрозрачными стенками 7, обращённого диаметром ф к внутренней стенке прозрачной сферы 2, а диаметром d2 к площадке 1. Высота конуса 3 равна расстоянию h от внутренней стенки сферы 2 до поверхности площадки 1. В нижней части конуса 3 на расстоянии 5d1 от верхней кромки конуса 3 расположен фотоэлектрический элемент 4, электрический сигнал от которого передаётся в микропроцессорную систему управления поворотами осей солнечной батареи (на рис. 1 не показана). Расстояние 5d1 выбирается таким образом, чтобы солнечный луч 8 точно фиксировался на фотоэлектрическом элементе 4, ограниченного непрозрачными стенками 7 конуса 3.

Датчик слежения за солнцем работает следующим образом. Солнечные лучи 8 проникают через прозрачную сферу 2, внутреннее пространство конуса 3 и попадают на фотоэлектрический элемент 4, вызывая электрический ток, который анализируется микропроцессором и передаётся на шаговые мотор-редукторы приводов системы ориентации солнечной батареи (на рисунке не показана). При перемещении солнца по небосводу, его лучи 8 постепенно включают фотоэлектрические элементы 3 и способствуют точному и плавному регулированию поворотов солнечной батареи по азимутальной и зенитальной осям.

Лабораторные испытания макета ячейки датчика с использованием имитатора солнечного излучения показали приемлемые результаты отсекания светового потока для принятых значений d1, d2 и 5dx.

Вывод

Датчик слежения за солнцем двухосной системы ориентации солнечной батареи содержит лучевоспринимающие ячейки, выполненные в виде обратных конусов, плотно установленных на площадке с образованием телесного угла в 160° и обрамленных прозрачной сферой, позволяет более точно ориентировать солнечные батареи и тем самым получать наибольшее количество электроэнергии от них.
