Введение

Федеральный закон №261-ФЗ «Об энергосбережении и о повышении энергетической эффективности…» [1] обозначил основные направления движения страны по пути снижения энергоёмкости и повышения энергоэффективности. Согласно №261-ФЗ, все бюджетные и ряд других организаций должны были пройти обязательное энергетическое обследование. Основными целями энергетического обследования являются:

  • получение объективных данных об объёме используемых энергетических ресурсов;
  • определение показателей энергетической эффективности; ? определение потенциала энергосбережения и повышения энергетической эффективности;
  • разработка перечня типовых, общедоступных мероприятий по энергосбережению и повышению энергетической эффективности и проведение их стоимостной оценки [1, ст. 15].

За два года после принятия закона об энергосбережении в России было зарегистрировано более сотни саморегулируемых организаций, объединяющих около 5000 энергоаудиторских компаний [2]. Однако качество работы многих энергоаудиторских компаний тогда оставляло желать лучшего. В связи с выявившимися недостатками Минэнерго России издаёт приказ №400 [3], в котором ужесточаются требования к проведению энергетического обследования и его результатам и правилам направления копий энергетического паспорта, составленного по результатам обязательного энергетического обследования. Кроме того, Минэнерго России издаёт приказ №398 [4], в котором утверждаются требования к форме программ в области энергосбережения и повышения энергетической эффективности организаций с участием государства и муниципальных образований, организаций, осуществляющих регулируемые виды деятельности, и отчётности о ходе их реализации. На основании новых требований качество энергетических обследований и программ энергосбережения должно было повыситься.

Почти одновременно было принято и Постановление Правительства РФ №818-ПП «Об установлении объёма энергетических ресурсов в стоимостном выражении для целей проведения обязательных энергетических обследований» [5], в котором было указано, что объём энергетических ресурсов в стоимостном выражении для определения совокупных затрат на потребление природного газа, мазута, тепловой энергии, угля, электрической энергии, за исключением моторного топлива, лицами, которые предусмотрены пп. 1–4 и 6 ч. 1 ст. 16 Федерального закона №261-ФЗ «Об энергосбережении…» и в отношении которых распространяются требования ч. 1.1 ст. 16 данного закона, составляет 50 млн руб.

Поскольку бюджетные организации (школы, детские сады, больницы и т. п.), как правило, затрачивают на оплату энергоресурсов менее 50 млн руб. в год, то количество обязательных энергетических обследований существенно сократилось. Вместо энергетических паспортов таким бюджетным организациям было предложено самостоятельно, то есть не прибегая к услугам энергоаудиторских компаний, заполнять энергодекларацию. По сути дела, в энергодекларации лишь фиксируются объёмы ежегодного потребления энергоресурсов каждым отдельным зданием. Аналитическая составляющая полностью отсутствует. И, самое главное, отсутствует обоснование эффективности новых энергосберегающих мероприятий.

Несмотря на возможность ограничиться энергодекларацией, некоторые бюджетные организации продолжают обращаться к энергоаудиторским компаниям с просьбой о проведении теперь уже добровольного энергообследования для получения профессионального квалифицированного анализа энергохозяйства и энергопотребления и обоснованной актуальной программы энергосбережения.

Первая волна (2010–2013 годы) энергетических обследований бюджетных учреждений выявила значительные потенциалы энергосбережения. Особенно большие резервы были вскрыты в сфере экономии тепловой энергии. Повсеместно были рекомендованы мероприятия по замене оконных рам или по их утеплению, по улучшению теплоизоляции зданий, по установке теплоотражающих экранов за приборами отопления.

Согласно требованиям №261-ФЗ, во всех бюджетных учреждениях должны устанавливаться приборы учёта всех видов потребляемых ресурсов. Установка теплосчётчиков позволила существенно сократить денежные затраты на оплату тепловой энергии. Ещё бóльшая экономия была достигнута при установке индивидуальных тепловых пунктов, допускающих погодную регулировку теплоснабжения и исключающих «перетопы». Так, например, согласно [6] выявленный потенциал сбережения тепловой энергии составил: для МБОУ «Красноярская СОШ №1″ — 23%, для МБОУ «Красноярская СОШ №2″ — 21%, для МБОУ «Забузанская СОШ» — 21%.

Потенциал сбережения электроэнергии был также значителен. Согласно [6] порядка 37% электроэнергии можно было сэкономить в МБОУ «Красноярская СОШ №1″, 51% — в МБОУ «Красноярская СОШ №1″ и 63% — в МБОУ «Забузанская СОШ». Основным потребителем электроэнергии в сельских школах Астраханской области в те годы была система освещения. Поэтому наиболее популярным энергосберегающим мероприятием была замена ламп накаливания на компактные энергосберегающие люминесцентные лампы. Предлагалась также замена люминесцентных светильников на ещё достаточно дорогие для того периода светодиодные. Замена традиционных электроплит на современные индукционные плиты также давала ощутимую экономию потребляемой электроэнергии.

Новая волна теперь уже добровольных (ранее обязательных) энергетических обследований, начавшаяся в 2017 году, показала, что рекомендованные в первых энергетических паспортах энергосберегающие мероприятия были в основном реализованы и принесли ощутимый экономический эффект. Возросла культура энергосбережения. Ведётся пропаганда энергосбережения, формируется сознательное отношение к проблемам энергосбережения у широких кругов населения.

Новая волна энергетических обследований требует новых подходов и новых энергосберегающих мероприятий. Технологии энергосбережения не стоят на месте. Особую актуальность начинают приобретать технологии с использованием возобновляемых источников энергии [7]. Уже имеется опыт внедрения солнечно-ветровых автономных энергетических установок для электроснабжения фермерских хозяйств Астраханской области [8]. Известны особенности проектирования автономных фотоэлектрических систем [9]. Разработана трёхэтапная модель внедрения систем, использующих возобновляемые источники энергии, в муниципальных образованиях региона (на примере Астраханской области) [10]. Известны автономные системы энергосбережения с применением солнечных модулей, ветрогенераторов и солнечных коллекторов для фермерских хозяйств [11], солнечные автономные системы электроснабжения охотничьих и туристических баз [12].

Однако сетевые солнечные электростанции пока ещё не нашли применения в бюджетных учреждениях в нашей стране. В связи с вышеизложенным представляется актуальной задача оценки эффективности применения СЭС в качестве энергосберегающего мероприятия для бюджетного учреждения.



1. Обзор солнечных электростанций

В настоящее время установка солнечной электростанции (СЭС) в качестве автономного источника энергии — достойная замена дизельным и бензиновым генераторам, в первую очередь это касается стоимости обслуживания и срока службы оборудования. Если по каким-то причинам отсутствует возможность подключения к сети электроснабжения, солнечная электростанция может помочь полностью или в большей степени перенести данные неудобства. В общем виде устройство автономной солнечной электростанции имеет довольно простое исполнение: солнечные модули через контроллер подключаются к аккумуляторным блокам. Далее накопленная в АКБ электроэнергия расходуется потребителями.

Стоит отметить, что для обеспечения электроэнергией потребителей переменного напряжения требуется установка инвертора [13]. Основной минус автономной солнечной станции заключается в использовании аккумуляторных блоков. Зачастую аккумуляторы являются самой дорогой частью системы, и даже при должном обращении срок эксплуатации данных аккумуляторов меньше, чем у остального оборудования.

Помимо автономных солнечных электростанций также существуют сетевые солнечные электростанции. Основная задача такой системы заключается в экономии потребляемой электроэнергии из общей сети электроснабжения путём параллельной работы солнечных модулей и общей сети. Срок эксплуатации оборудования в данном случае значительно превосходит срок окупаемости, а первоначальные вложения не столь велики. Для обеспечения наибольшего эффекта необходимо соблюдать следующее правило: «выработка должна быть согласована с потреблением».

Недостатки сетевой системы:

1. Большинство соединённых c сетью фотоэлектрических систем требуют наличия напряжения в сети для своей работы. Сеть даёт опорное напряжение для сетевых инверторов, которые синхронизируются с ним и выдают напряжение, идентичное сетевому. Если такого сигнала нет, или он начинает сильно отличаться от нормального (по величине напряжения, частоте и т. п.), сетевой инвертор перестаёт работать.

2. При работе параллельно с сетью, в том случае, если выработка больше потребления, в сеть будут направляться излишки генерируемой солнечными батареями энергии. В России это не всегда допустимо, так как подавляющее большинство счётчиков электроэнергии, установленных в домах и квартирах, являются однонаправленными. Не все однонаправленные счётчики правильно реагируют на передачу электрической энергии от солнечных батарей обратно в сеть, в лучшем случае они просто не учитывают обратный ток, но большинство счётчиков прибавляет отданную в сеть электроэнергию к потреблённой [14]. Для того чтобы исключить передачу электроэнергии в сеть и не увеличивать показания счётчика отданной электроэнергией, нужно использовать специальные сетевые фотоэлектрические инверторы, снижающие свою мощность при появлении излишков электроэнергии, или установить специальный контроллер излишков энергии [15].

Также возможны гибридные СЭС, совмещающие в себе функции сетевой и автономной систем. Схема гибридной СЭС отличается от схемы автономной станции лишь тем, что в ней фигурирует не обычный батарейный инвертор, а гибридный преобразователь, имеющий сетевой вход и способный «подмешивать» солнечную энергию к сетевой. С потребительской точки зрения это очень выгодно. Обеспечивается и резерв за счёт АКБ, и экономия за счёт выработки солнечных батарей.

На основании проведённого анализа в настоящей работе принято решение рекомендовать для внедрения в бюджетных учреждениях именно сетевые солнечные электростанции, поскольку они не имеют в своём составе дорогостоящих аккумуляторных батарей и требуют меньших затрат на монтаж и обслуживание.



2. Обзор объекта и анализ электропотребления

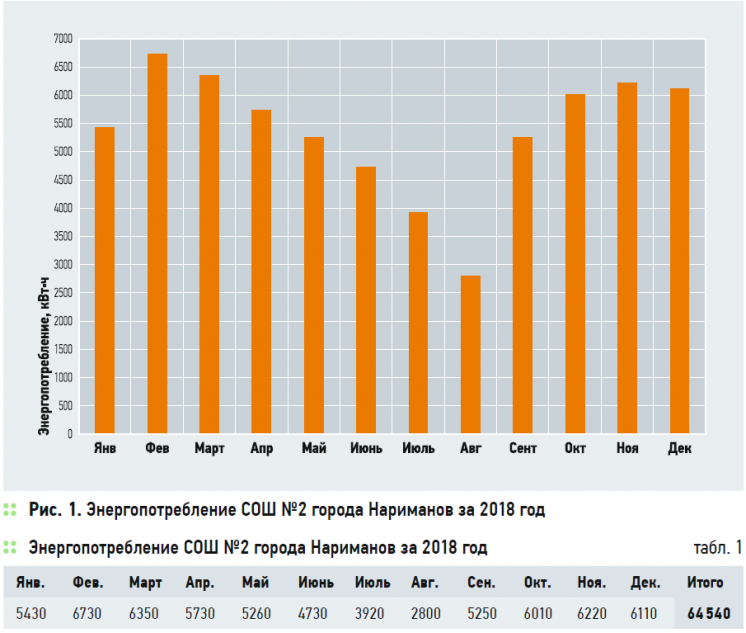

Оценка эффективности применения сетевой солнечной электростанции в качестве энергосберегающего мероприятия для бюджетного учреждения проведена на примере средней общеобразовательной школы №2 города Нариманов Астраханской области. Объёмы месячного потребления электроэнергии приведены в табл. 1 и отражены на рис. 1.

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 1



3. Подбор и размещение основного оборудования сетевой СЭС

Выбор солнечного модуля

При выборе солнечного модуля следует обратить внимание на следующие важные моменты:

1. При выборе солнечных модулей [16, 17] важно обращать внимание на производителя оборудования. Желательно, чтобы производитель был известен, имел хорошие отзывы со стороны потребителей и находился на рынке долгое время. Ещё лучше, если производитель модулей имеет полный цикл производства — от кремния до солнечных панелей.

2. Параметры PTC или NOCT [18] очень важны. Их предназначение — оценка влияния реальных условий работы на выработку модуля.

Параметр Nominal Operating Cell Temperature (NOCT) определяет номинальную рабочую температуру солнечного элемента при освещении солнечной панели солнечным светом интенсивностью 800 Вт/м² и температуре воздуха +20°C. Электрическая цепь при этом разомкнута, угол наклона модуля 45° с ориентацией на юг. Чем ниже NOCT, тем лучше будет работать модуль в реальных условиях. Средняя NOCT составляет около +48°C.

Более реалистичными являются условия Photovoltaics Test Conditions (PTC). Параметры испытаний PTC или Photovoltaics for Utility Systems Applications (PVUSA) Test Conditions показывают результаты тестов солнечных панелей в условиях, более приближенных к реальным. PTC подразумевают освещённость в 1000 Вт/м², но температура нормируется относительно температуры окружающего воздуха, а не самого солнечного элемента. Панели должны находиться на высоте 10 м над уровнем земли, температура воздуха должна быть 20°C, скорость ветра — 1 м/с.

Далеко не все производители указывают параметры своих продуктов по PTC. Обычно PTC указывается для модулей, произведённых для американского рынка.

3. Минимальный отрицательный «толеранс» — это отклонение реальной мощности солнечной панели от её номинального значения. Негативный «толеранс» не должен превышать 3%.

4. Гарантии. В настоящее время максимальный гарантийный срок для солнечных модулей составляет 25 лет фабричной гарантии. Если солнечные модули приобретаются у небольших производителей, то имеется большая вероятность того, что через три-пять лет обеспечивать гарантию будет некому.

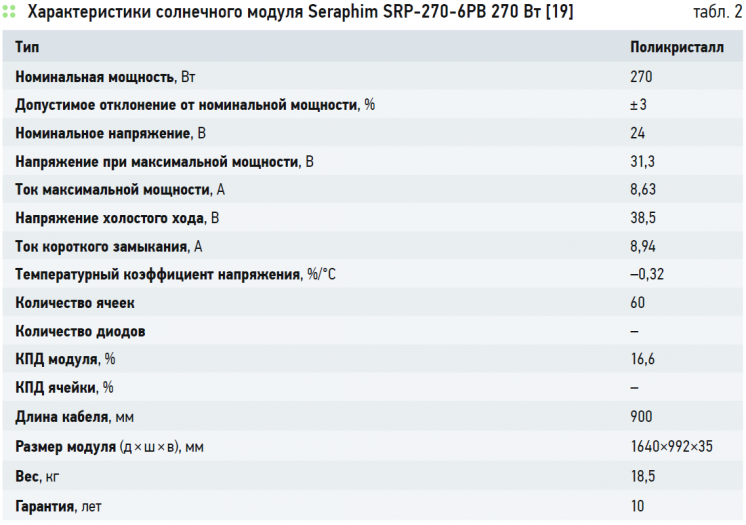

В соответствии с указанными критериями выбираем солнечный модуль марки Seraphim SRP-270–6PB, характеристики которого приведены в табл. 2.

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 2

Размещение солнечных модулей на крыше здания

Установку солнечных модулей следует производить на специальных конструкциях, способных обеспечить их оптимальную ориентацию на солнце и надёжное крепление к разным типам поверхностей: наземные фундаменты, крыши, а также вертикальные поверхности.

Для максимальной производительности энергии монтаж солнечных модулей должен быть выполнен таким образом, чтобы солнечные лучи падали на рабочую поверхность модуля под углом 90°. Для солнечных установок данное требование возможно выполнить путём использования специальных поворотных конструкций с двухосевой системой слежения за солнцем — трекерных систем.

Применение трекерных систем, кроме явных преимуществ в максимальном использовании солнечной энергии, имеет свой недостаток. Они являются весьма дорогостоящими — в связи с тем, что основой системы являются специализированные устройства. К тому же устройства трекерных систем потребляют (незначительно, но постоянно) энергию, а сама система требует бóльшую по площади территорию для установки по сравнению с фиксированными конструкциями. Поэтому обычно идут на компромисс в производительности системы и стоимости конструкции и в фотоэлектрических системах в основном используют стационарные конструкции. Такие конструкции ориентируют на юг с незначительными отклонениями по азимуту, а также устанавливают с фиксированным или изменяемым углом наклона.

Оптимальный угол наклона солнечных панелей зависит от широты местности, а также может быть изменён, в зависимости от того, какой оптимизации в производстве энергии необходимо добиться. Так, он может быть уменьшен от оптимального значения, если фотоэлектрическая система работает в летний период (летний оптимум), или увеличен, если система эксплуатируется в основном в осенне-зимний период, или принят средним по значению, если фотоэлектрическая система предназначена для круглогодичной эксплуатации [20].

Высота полуденного cолнца в любой точке планеты определяется по формуле:

h = 90° – ф + d, (1)

где h — высота Солнца над горизонтом в полдень; ф — широта места наблюдения; d — солнечное склонение, астрономическая величина, измеряемая в градусах и равная той широте, где cолнце находится в данный момент.

Для дней равноденствия — 21 марта и 23 сентября (cолнце в зените на экваторе) будет иметь место:

h = 90° – ф, (2)

где 90° — угол падения солнечных лучей, то есть широта местности (северная или южная — определяется по тени, отбрасываемой объектами).

Для дней солнцестояния — 22 июня и 22 декабря — имеет место:

h = 90° – ф ± 23,5°, (3)

Необходимо учитывать, что лучи cолнца падают отвесно (под углом 90° на тропик (23,5° с.ш. и 23,5° ю.ш.).

22 июня в Северном полушарии используется формула:

90° –  (α – 23,5°) = a. (4)

22 декабря в Северном полушарии используется формула:

90° – (α + 23,5°) = a. (5)

Здесь α — угол падения солнечных лучей, a — широта местности.

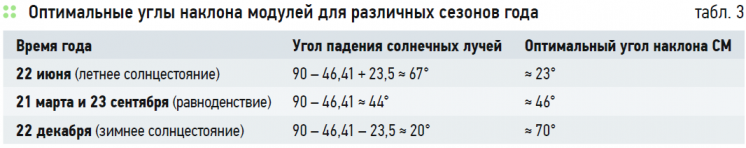

Координаты города Нариманов: 46°41 северной широты и 47°51 восточной долготы. Согласно координатам определим угол падения солнечных лучей и оптимальный угол установки солнечных модулей в различное время года для данного города (табл. 3).

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 3

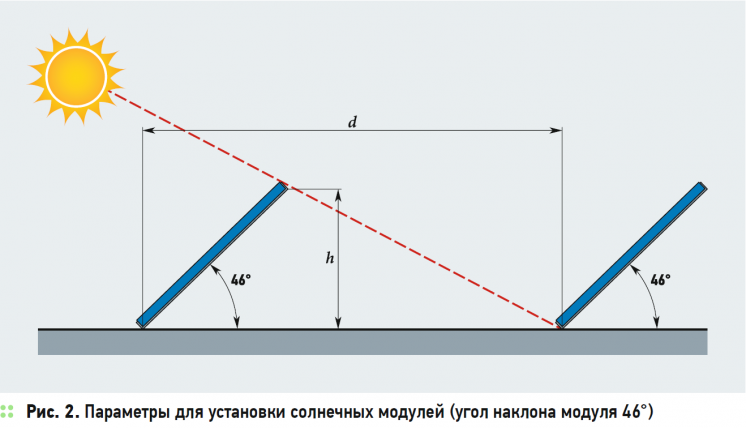

При расположении конструкций солнечных панелей в несколько рядов, кроме правильной ориентации и угла наклона, очень важным является правильно выбрать расстояние между рядами, чтобы не происходило взаимного затенения поверхности модулей (рис. 2).

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 4

Для средней полосы, при оптимальном фиксированном угле наклона, часто используется следующая формула:

d = 3h, (6)

где d — расстояние между рядами, м; h — высота панели под оптимальным углом наклона, м.

Расчёт выработки СЭС при различных углах наклона модулей

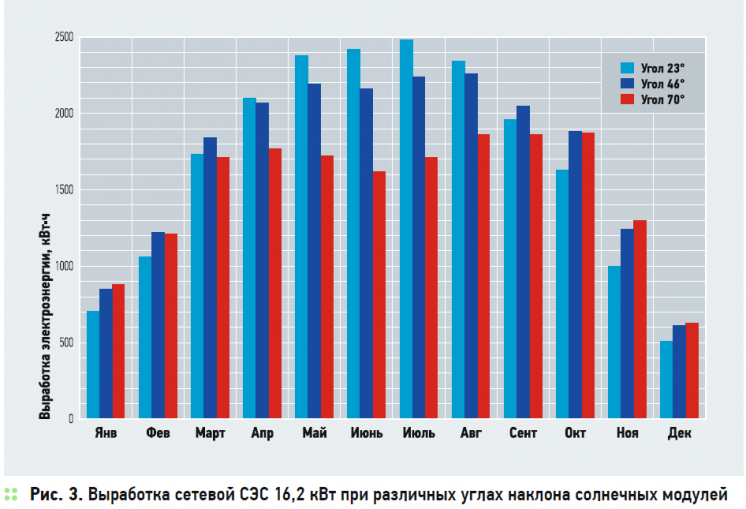

Для расчёта выработки электроэнергии сетевой солнечной электростанцией воспользуемся онлайн-калькулятором [21], который предназначен для расчёта выработки в зависимости от места установки станции. Выработка электроэнергии СЭС с установленной мощностью 16,2 кВт при разных углах наклона модулей для города Нариманов представлена на рис. 3.

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 5

При сопоставлении графика выработки электроэнергии сетевой солнечной электростанции с графиком потребления электроэнергии и режимом работы организации можно сказать, что наибольшая эффективность ФЭС достигается при угле наклона солнечных модулей 46°.

Правильный выбор сетевого инвертора [22] также имеет большое значение.

Важно обращать внимание не только на единицы процентов КПД при выборе солнечных панелей, но и на КПД других элементов системы, особенно контроллеров и инверторов. На данный момент на рынке продаётся много дешёвых сетевых фотоэлектрических инверторов с КПД, равным 85% и менее. При этом нужно учитывать, что большинство производителей предоставляет данные по КПД в точке, где он максимальный, и в среднем инвертор работает с КПД ещё ниже. Это означает, что 15–20% от общей мощности модулей потребуется только для того, чтобы инвертор работал.

При выборе инвертора также важно учитывать, чтобы номинальная мощность сетевого инвертора была немного больше установленной мощности солнечных модулей:

Pинв > nPмод, (7)

где Pинв — установленная мощность сетевого инвертора, кВт; n — количество солнечных модулей, шт.; Pмод — установленная мощность солнечного модуля, кВт.

По приведённой формуле подберём соответствующее оборудование: при n = 60 и мощности модуля Pмод = 0,27 кВт мощность инверторного оборудования должно составлять не менее 16,2 кВт. В соответствии с изложенными рекомендациями выбираем сетевой инвертор марки Sofar 17000TL.

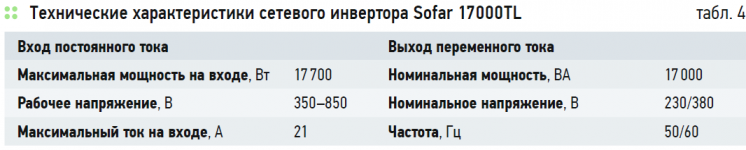

Технические характеристики сетевого инвертора Sofar 17000TL приведены в [22], табл. 4.

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 6

Сетевой инвертор марки Sofar 17000TL обладает способностью определять излишки вырабатываемой солнечными модулями электроэнергии и ограничивать подачу активной мощности в сеть.



4. Экономическая часть

В случае установки сетевой солнечной электростанции годовая экономия электроэнергии в натуральном выражении:

W = Σ(Wi) = Wянв + Wфев + …, (8)

где Wянв, Wфев, … — месячная выработка электроэнергии сетевой СЭС, кВт·ч. Итого W = 20,61 МВт·ч в год.

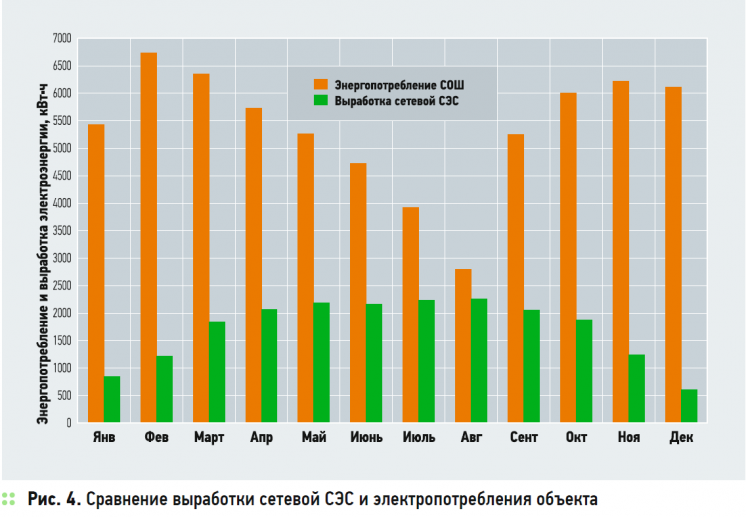

На рис. 4 приведено сравнение выработки сетевой СЭС и общего электропотребления объекта. В целом за год экономия электроэнергии за счёт внедрения СЭС составит порядка 32%.

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 7

Годовая экономия электроэнергии в денежном выражении составит:

Э = WT, руб., (9)

где — тариф на электроэнергию, руб/ кВт·ч. Для организации тариф на электроэнергию составляет 6 руб. 25 коп. за 1 кВт·ч, отсюда:

Э = 20610×6,25 = 128812,5 руб.

Согласно технической документации, гарантийный срок оборудования составляет десять лет для солнечной панели (Seraphim SRP-270–6PB) и пять лет для сетевого инвертора (Sofar 17000TL).

Примечание: средний срок службы оборудования составляет десять лет при условии, что инвертор по истечению гарантированного срока службы (пять лет) будет заменён на новый — Tж = 10 лет.

Определим стоимость сетевой солнечной электростанции с учётом замены сетевого инвертора по истечению гарантированного срока.

Капиталовложения составят:

K = Kмод + 2Kинв, руб., (10)

где Kмод — стоимость солнечных модулей, руб. (стоимость одного солнечного модуля составляет 11813 руб. [19]); Kмод — стоимость инвертора, руб.

Стоимость инвертора составляет 189907 руб. [22], отсюда:

K = Kмод + 2Kинв = 709860 + 2×189907 = 1089674 руб.

Срок окупаемости составит:

Tок = K/Э, год, (11)

Tок = K/Э = 1089674 / 128812,5 = 8,45 год.

Дисконтированный срок окупаемости капитальных вложений

Дисконтированный срок окупаемости капиталовложений рассчитывается по следующей формуле:

Tд.ок = K/Пгод = 1089674 / 212017,4 = 5,13 года,

где К — капиталовложения; Пгод — годовое поступление денежных средств от реализации энергосберегающего мероприятия, руб/год:

Пгод  = Э(1 – Н) + А, руб/год, (12)

Пгод  = Э(1 – Н) + А = 128812,5 × ×(1–0,2) + 108967,4 = 212017,4 руб/год,

где Э — экономический эффект от мероприятия; Н — ставка налога на прибыль, принимается равной 0,2 (20%); А — годовые амортизационные отчисления, связанные с реализацией энергосберегающего мероприятия, руб/год:

Норма А = 100%/Tж = 100%/10 лет = 10%,

где Tж — срок службы энергосберегающего оборудования, лет:

Годовая А = КНорма А/100 = 1089674 руб. × 10%/100 = 108967,4 руб/год.

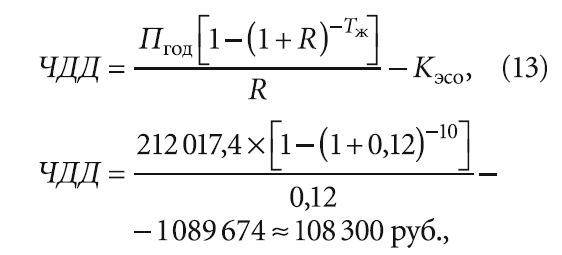

Чистый дисконтированный доход

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 8

где Пгод — величина денежных поступлений (чистого дохода) за каждый год срока полезного использования энергосберегающего оборудования, руб/год; R — норма дисконта, в долях [23]; Кэсо — капитальные вложения, руб.; Tж — срок службы энергосберегающего оборудования, лет. За период срока службы энергосберегающего оборудования (десять лет) данное мероприятие полностью окупит капиталовложения и принесёт доход более 108300 руб.

Данное мероприятие — крупнозатратное. Необходимо отметить, что при росте тарифов на электрическую энергию (до 4,5% ежегодно) срок окупаемости мероприятия снизится.

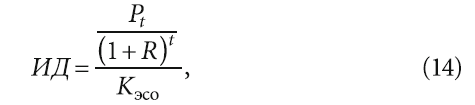

Индекс доходности

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 9

где Пгод — величина денежных поступлений (чистого дохода) за каждый год срока полезного использования энергосберегающего оборудования, руб/год; R — норма дисконта, в долях; Кэсо — капвложения, руб.; Tж — срок службы энергосберегающего оборудования, лет.

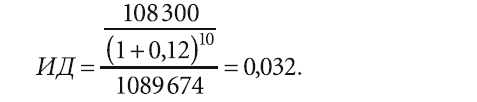

Отсюда:

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 10

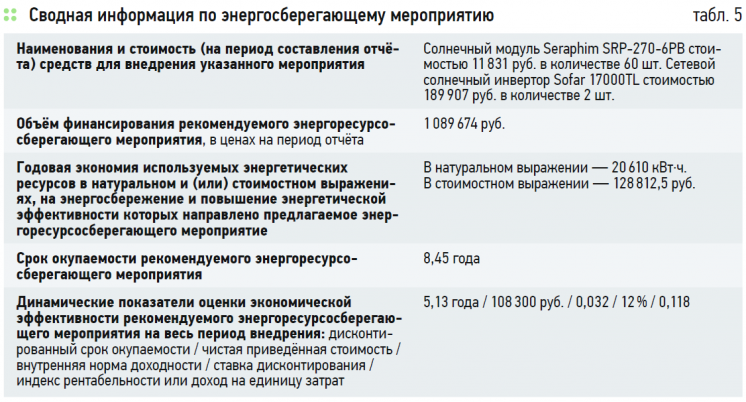

Сводная информация по данному энергосберегающему мероприятию приведена в табл. 5.

Анализ эффективности сетевых солнечных электростанций для энергосбережения в бюджетных учреждениях. 5/2020. Фото 11

Заключение

Предложено применение сетевой солнечной электростанции в качестве энергосберегающего мероприятия для бюджетного учреждения (в данном случае общеобразовательного). Приведена методика расчё- та выработки солнечной электростанции с учётом координат местности при различных углах наклона модулей.

Обоснован выбор солнечных модулей и сетевого инвертора. Проведён анализ экономической эффективности предложенного энергосберегающего мероприятия на примере общеобразовательного учреждения города Нариманов Астраханской области.

Предложена сетевая солнечная электростанция мощностью 16,2 кВт.

Оценка эффективности проведена путём сопоставления финансовых затрат на реализацию энергосберегающего мероприятия и последующей экономии ресурсов в денежном эквиваленте. Конкретизированы последовательность и условия применения показателей для оценки данного мероприятия.
