Сегодня VRF-системы кондиционирования как класс испытывают небывалый подъём во всём мире. Обладая такими преимуществами перед другими системами центрального кондиционирования, как энергоэффективность, точное поддержание требуемой температуры воздуха в различных зонах, модульность конструкции, системы кондиционирования с переменным расходом хладагента Variable Refrigerant Flow (VRF) уверенно отвоёвывают себе всё бóльшую долю на мировом рынке холодильных систем. На 2019 год доля VRF составляла 67% от общего количества систем центрального кондиционирования («чиллер-фанкойлы» + VRF).

Российские VRF-системы кондиционирования Wheil на основе технологического партнёрства с Panasonic. 2/2020. Фото 1

В России процессы технологического развития источников холодоснабжения не отстают от мировых тенденций, но, к большому сожалению, оборудование применяется только внешнего производства (Китай, Япония). Многочисленные российские ОЕМ-бренды являются, по сути, китайскими и отличаются от оригиналов только наклейкой. VRF-системы кондиционирования WHEIL созданы именно для России и адаптированы для работы в российских условиях.

Технологическое партнёрство WHEIL и Panasonic — новый формат для российского рынка

Стремясь создать новые ценности для российских заказчиков, завод-изготовитель профессиональной климатической техники «НПТ Климатика» привлёк стратегического партнёра — мирового технологического лидера Panasonic. Российский и японский производители заключили стратегический союз — соглашение о технологическом партнёрстве (фото 1), в рамках которого на российском заводе осуществляется производство комплексных климатических решений на основе оборудования Panasonic, адаптированных как к российским условиям эксплуатации, так и к реалиям конкретных объектов.

Российские VRF-системы кондиционирования Wheil на основе технологического партнёрства с Panasonic. 2/2020. Фото 2

Инженерное превосходство — технологии Panasonic плюс адаптация от WHEIL

1. Благодаря формату технологического партнёрства завод «НПТ Климатика» получил заводской уровень полномочий и компетенций по адаптации оборудования Panasonic.

2. Непревзойдённые инженерные характеристики VRF систем WHEIL — это наивысшая эффективность (лучший в отрасли ESEER, решение компрессорного узла, универсальный сенсор EcoNavi) и уникальная надёжность (инновационная система возврата масла, отсутствие «разгона» компрессоров, нет экономии на конденсаторе и т. д.).

3. Адаптация представляет собой оптимизацию алгоритмов управления компрессорами и электронными расширительными вентилями (ЭРВ), настройка температур кипения и конденсации фреона, частот компрессоров и вентиляторов, а также применения ряда конструктивных опций для максимизации показателей эффективности, как в штатных, так и в пограничных режимах эксплуатации в условиях российского климата.

VRF-системы кондиционирования WHEIL, начиная с 2019 года, обеспечивают качественный микроклимат на различных объектах в России. В чём их основные преимущества от многочисленных японских и китайских аналогов?

Российские VRF-системы кондиционирования Wheil на основе технологического партнёрства с Panasonic. 2/2020. Фото 3

1. Адаптация для российского климата

Не секрет, что 99% монтируемого оборудования в нашей северной стране разработано для другого климата. В реальных условиях эксплуатации характеристики этого оборудования сильно отличаются от каталога. Например, расчётная температура наружного воздуха, при которой приводятся все характеристики систем кондиционирования, равна +35°C. Однако для всех российских городов расчётная температура воздуха для летнего периода сильно ниже. То есть фактические параметры работы японской или китайской VRF-системы будут сильно отличаться от каталога за счёт большего переохлаждения теплообменника наружного блока.

Расчётная температура наружного воздуха для систем VRF WHEIL равна +30°C, что намного ближе к реальным условиям эксплуатации. Меньшая расчётная температура наружного воздуха приводит к снижению температуры и давления конденсации хладагента, к снижению энергии сжатия компрессором, к снижению энергопотребления систем. Энергоэффективность VRF WHEIL за счёт адаптации для российского климата выше аналогов.

2. Предельная температура работы наружного блока до −35°C в режиме охлаждения

Обычные системы VRF в режиме охлаждения работают либо до −5°C, либо до −15°C. Однако расчётные зимние температуры в России значительно ниже. Это значит, что круглогодично классические системы VRF использовать нельзя. Однако существует множество помещений, в которых требуется круглогодичное охлаждение: серверные, технологические помещения, ИБП, помещения без наружных стен в торговых центрах и т. д. И для таких помещений предусматриваются отдельные сплит-системы охлаждения с «зимним комплектом», либо более дорогие решения — прецизионные кондиционеры с устройством байпасирования конденсатора, либо система «чиллерфанкойл» с фрикулингом. С точки зрения энергоэффективности это крайне невыгодно, так как одновременно тратится тепловая энергия на обогрев здания и выбрасывается огромное количество тепла от систем круглогодичного холода.

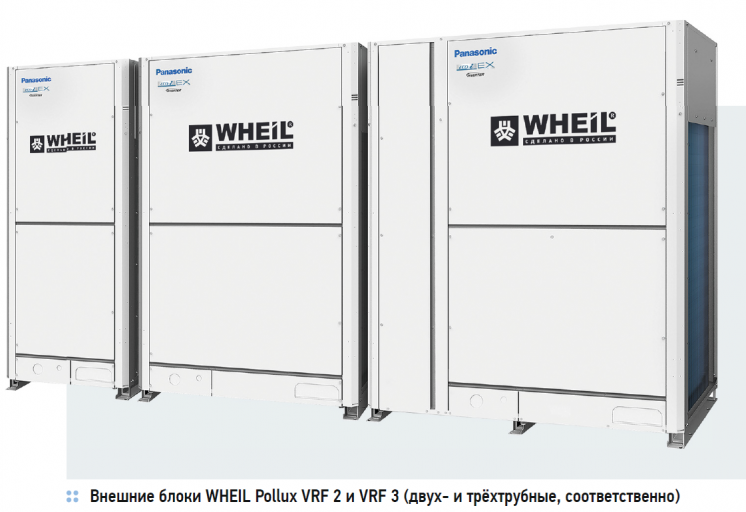

Трёхтрубные VRF-системы WHEIL позволяют одновременно вырабатывать холод для технологических помещений и параллельно перекачивать сбросное тепло в обогреваемые помещения. Коэффициент энергетической эффективности для этого процесса достигает 9,0, что является максимально возможным в отрасли.

3. Предельная температура работы наружного блока до −35°C в режиме обогрева

Режим теплового насоса в обычном кондиционере для многих тёплых стран является востребованным, так как минимальные наружные температуры редко опускаются ниже −10°C. В России расчётные зимние температуры намного ниже, хотя глобальное потепление в последние годы сильно подняло температуру воздуха зимой. Для многих российских городов расчётная температура зимой не ниже −35°C. Поэтому VRF-системы WHEIL рассчитаны на работу в режиме обогрева именно до −35°C. Сегодня нет необходимости монтировать две независимые системы с дублирующими функциями (систему отопления и систему кондиционирования). Установив на здании VRFсистему WHEIL, адаптированную для работы зимой на тепло до −35°C, мы получаем единую современную систему круглогодичного поддержания микроклимата.

Российские VRF-системы кондиционирования Wheil на основе технологического партнёрства с Panasonic. 2/2020. Фото 4

В качестве теплоносителя используется хладагент R410a, следовательно, не будет проблем с замерзанием воды в трубах, с ежегодной опрессовкой, с удалением воздуха из верхних стояков системы отопления и многих других «прелестей» водяной системы отопления.

4. Максимальный коэффициент загрузки наружного блока до 200%

Современные здания — это целый комплекс инженерных систем с динамичным тепловым режимом. С утра может активно использоваться зал совещаний, и вся мощность системы кондиционирования должна быть направлена туда. А всё остальное время зал совещаний не работает, и охлаждать его не имеет смысла. Или здание имеет большую площадь остекления, ориентированную по разным фасадам. И в первую половину дня перегреваются от солнечной радиации помещения с востока, а во вторую половину солнце переходит на запад и греется уже совсем другая часть здания. Ещё один пример — жилой коттедж. Утром используется первый этаж с гостиной и столовой, вечером и ночью — второй этаж со спальными комнатами. Зачем подбирать источник холода на всю суммарную мощность, если одновременное использование холода невозможно? Именно для решения таких задач подходят VRF-системы WHEIL, максимальная загрузка наружных блоков которых может достигать 200%.

5. Честная производительность наружного блока

Многие не обращают внимания на такой немаловажный факт, как длина трубопроводов, при которой в каталоге приведена производительность наружного блока «обычной» VRF-системы. Согласно стандарту ISO 5151 эта длина всего 7,5 м. Фактическая длина трубопроводов для VRF составляет 100, 150 или даже 200 м. При длине труб более 7,5 м возникают потери мощности, и реальная производительность наружного блока будет намного меньше. Насколько правильно использовать длину трасс, не имеющую ничего общего с реальной длиной трубопроводов?

Российские VRF-системы кондиционирования Wheil на основе технологического партнёрства с Panasonic. 2/2020. Фото 5

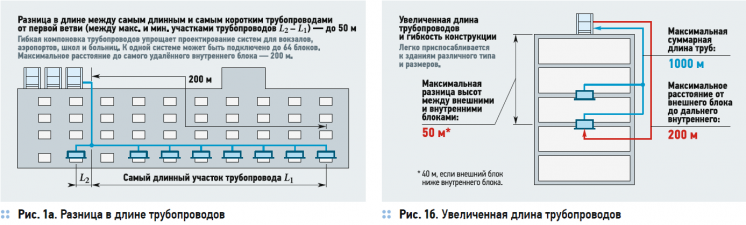

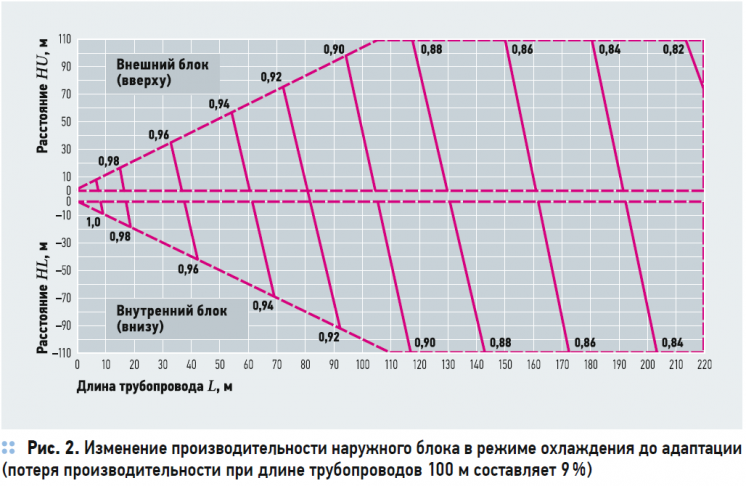

Разработчики VRF-систем WHEIL приняли решение об изменении настроек наружных блоков на величину нулевых потерь производительности при длине 100 м, так как эта величина ближе к реальности на любых объектах. В результате наружный блок выдаёт честные киловатты холода. У всех других производителей VRF-систем реальные цифры производительности аналогичных по мощности блоков будут на 9–15% меньше (рис. 1, 2).

Российские VRF-системы кондиционирования Wheil на основе технологического партнёрства с Panasonic. 2/2020. Фото 6

6. Честная производительность внутренних блоков

Расчётная температура внутреннего воздуха при испытании внутренних блоков систем VRF равна +27°C. Однако комфортные параметры микроклимата по российским стандартам сильно отличаются. Оптимальные параметры микроклимата лежат в диапазоне +20…+25°C. Видно, что температура испытания внутренних блоков не находится в оптимальном диапазоне. Что будет происходить при снижении температуры воздуха вокруг внутреннего блока? Произойдёт уменьшение перепада температур между кипящим хладагентом и температурой воздуха, следовательно, уменьшится производительность внутреннего блока по холоду. При уменьшении расчётной температуры воздуха с +27 до +24°C произойдёт снижение производительности на 15–20%.

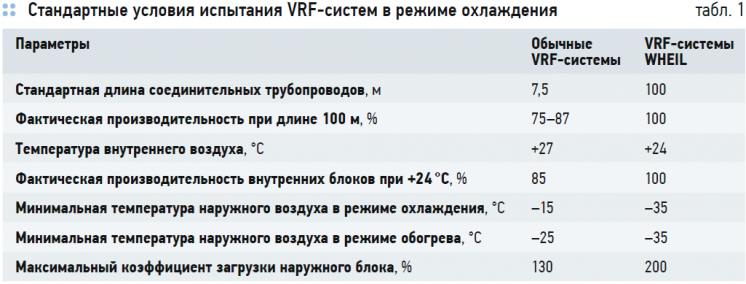

VRF-системы WHEIL изначально рассчитаны на работу при российских требованиях к внутреннему микроклимату, поэтому при температуре внутреннего воздуха +24°C их производительность равна 100% (табл. 1).

Российские VRF-системы кондиционирования Wheil на основе технологического партнёрства с Panasonic. 2/2020. Фото 7

Вывод

VRF-системы WHEIL — продукт нового уровня, предоставляющий уникальные (по сравнению с существующими продуктами) ценности для заказчиков — системы нового уровня инженерной эффективности, позволяющие снизить капитальные и эксплуатационные затраты.
