Время работает на дальновидных

(0) (9119)
Опубликовано в журнале СОК №1 | 2012

Практический опыт внедрения систем регулируемого потребления тепла в жилом фонде наглядно доказывает высокую эффективность таких решений. Применяя их одновременно с внедрением подомового и поквартирного приборного учета тепла, можно получить существенную экономию его потребления при разумных сроках окупаемости энергоэффективных мероприятий.

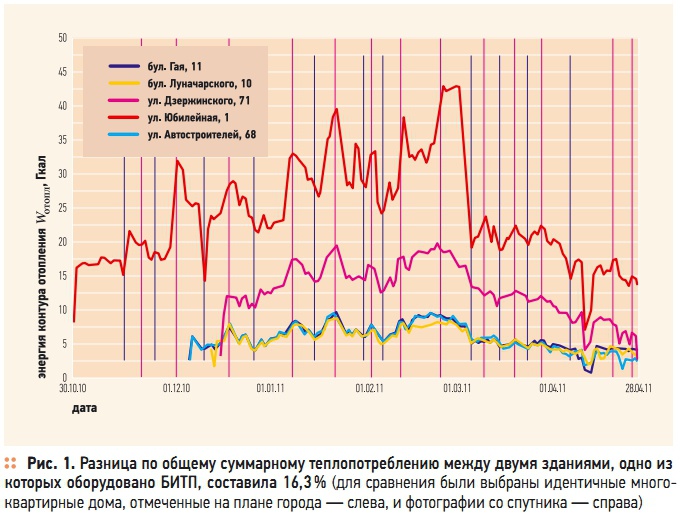

Рис. 1. Разница по общему суммарному теплопотреблению между двумя зданиями, одно из которых оборудовано БИТП, составила 16,3 %

Рис. 1. Разница по общему суммарному теплопотреблению между двумя зданиями, одно из которых оборудовано БИТП, составила 16,3 %

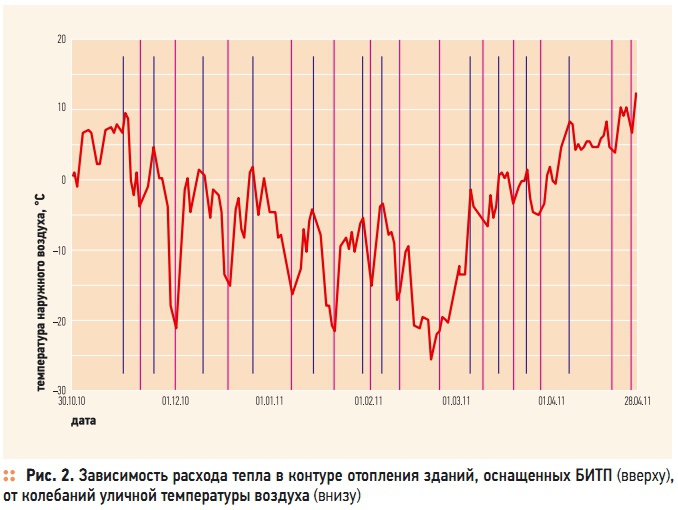

Рис. 2. Зависимость расхода тепла в контуре отопления зданий, оснащенных БИТП (вверху), от колебаний уличной температуры воздуха

Рис. 2. Зависимость расхода тепла в контуре отопления зданий, оснащенных БИТП (вверху), от колебаний уличной температуры воздуха

Грядущий 2012 год станет для российского ЖКХ временем подведения первых итогов реализации энергоэффективных программ. Так, к его началу, в соответствии с требованиями закона №261-ФЗ*, все многоквартирные жилые дома и объекты коммунальной инфраструктуры должны быть оснащены приборами учета тепла, а многие из них — не позднее 31 декабря получить энергетические паспорта.

Эти меры позволят сделать первый шаг на пути к энергоэффективному ЖКХ — провести инвентаризацию жилого и муниципального фонда на предмет энергопотерь, определить потенциал их сокращения и перечень необходимых для этого мер. Таков стратегический план действий. Однако в некоторых регионах решили работать на опережение — и не просчитались. Действительно, нет никаких препятствий для того, чтобы заниматься вопросами сокращения теплопотерь уже сегодня, параллельно с обязательными мероприятиями.

Тем более что есть целый ряд очевидно необходимых мер, принимать которые придется все равно, например — замена элеваторных тепловых узлов на более эффективные и экономичные тепловые пункты. К тому же, счетчик начинает считать тепло (и деньги) сразу с момента своей установки. Так не лучше ли сразу минимизировать будущие расходы?

Именно так решили поступить в городе автомобилестроителей Тольятти (Самарская область). Начало было положено инициированным городской администрацией проектом организованной установки общедомовых узлов учета тепла и воды в Автозаводском районе города, причем за счет средств муниципального бюджета. «Заказчиком в этом проекте являлась управляющая компания “УК-1 ЖКХ”, руководство которой сумело изыскать дополнительные средства на автоматизацию тепловых узлов в половине зданий, где производилась установка теплосчетчиков, — рассказывает Андрей Чигинев, технический директор компании “Тевис”, производившей установку оборудования. — При выборе оптимального технического решения мы остановились на блочных индивидуальных тепловых пунктах (БИТП) Danfoss с погодозависимым регулированием. Партию БИТП изготовили по индивидуальному заказу, так как их принципиальная схема была нестандартной из-за требования организовать раздельный учет тепловой энергии и воды в контурах отопления и ГВС. Работы по реализации проекта проводились в течение восьми месяцев: с мая по декабрь 2010-го года включительно. Следует отметить, что при этом отопительный сезон на всех объектах начался вовремя и тепло подавалось в дома без перебоев. Общий объем финансирования составил около 110 миллионов рублей».

Как поясняет специалист, в общей сложности на приборный учет тепла были переведены 98 многоквартирных домов с достаточно высокой проектной тепловой нагрузкой — в среднем порядка 1,8 Гкал/ч. Одновременно производилась установка водосчетчиков. При этом в 47-ми из них была проведена модернизация тепловых узлов с заменой гидроэлеваторов на БИТП. Кроме того, все установленные приборы учета (тепла и воды) сразу же подключались к единой сети диспетчеризации. В этой части проекта инициатором выступила компания «Тевис».

«Система диспетчеризации является нашей собственной разработкой. Потребителей, которые заключают с нами договоры на установку и обслуживание узлов учета, мы подключаем к ней бесплатно, — поясняет Андрей Чигинев. — При этом каждый собственник получает право доступа к своим данным учета через Интернет. Это позволяет не только формировать в автоматическом режиме ежемесячную отчетность, но также в режиме реального времени контролировать теплопотребление объекта, формировать выборки и аналитические отчеты».

Именно благодаря наличию системы диспетчеризации участникам реализации проекта удалось оперативно проанализировать его первые результаты. Как отмечает технический директор компании «Тэвис», согласно данным учета тепла за январь-апрель 2011 г. экономия тепловой энергии в жилых домах, где были установлены БИТП, составила в среднем не менее 15–20 %. При этом предполагаемый срок окупаемости проекта не превышает 15 месяцев, т.е. два отопительных сезона.

Подтверждают это и первые результаты модернизации. Достаточно сравнить объем потребления тепла любыми двумя идентичными зданиями, одно из которых оснащено БИТП, а другое — элеваторными тепловыми узлами. В качестве примера рассмотрим дома № 1 и № 13 по Юбилейной улице — однотипные многоподъездные панельные девятиэтажные здания (рис. 1). В доме № 13 (на схеме отмечен красной точкой), где модернизация теплового узла еще не производилась, общее суммарное потребление тепла за период с 1 января по 28 апреля достигло 3583 Гкал.

В доме № 1 (синяя точка), где были установлены БИТП Danfoss, за тот же период потребление составило 2999 Гкал, т.е. уже на 16,3 % меньше. «Это результат первого этапа модернизации отопительной системы, ограничивающегося только установкой регулируемого теплового узла. Если в дальнейшем работы продолжатся, в частности, будет произведена балансировка системы отопления по стоякам и их термостатирование (что особенно актуально для протяженных многоподъездных зданий), то это позволит существенно оптимизировать расход тепла, — комментирует Вячеслав Гун, заместитель директора отдела тепловой автоматики компании “Данфосс”, крупнейшего мирового производителя энергосберегающего оборудования для систем отопления. — По нашим оценкам, комплексная модернизация отопительной системы, включающая указанные мероприятия, а также установку автоматических радиаторных терморегуляторов на всех отопительных приборах и переход к поквартирному учету тепла, позволяет сократить его потребление не менее чем на 25–30 процентов».

Эффективность применения БИТП подтверждает также и посуточный анализ потребления тепла в зданиях, где они были установлены. Для наглядности мы отобразили на диаграмме (рис. 2) динамику работы отопительной системы пяти различных многоквартирных жилых зданий, в каждом из которых была проведена модернизация тепловых узлов. Как можно видеть, между величиной общего суточного расхода тепла по каждому из рассматриваемых домов (графики в верхней части диаграммы) и колебаниями уличной температуры воздуха в городе существует обратная зависимость.

Причем эта закономерность справедлива для любого временного интервала: любому похолоданию соответствует локальный максимум на каждом графике расхода тепла (соответствующие точки соединены красными вертикальными линиями), а любому потеплению — локальный минимум (синие линии).
