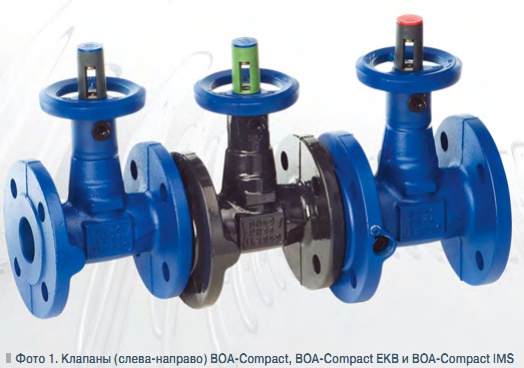

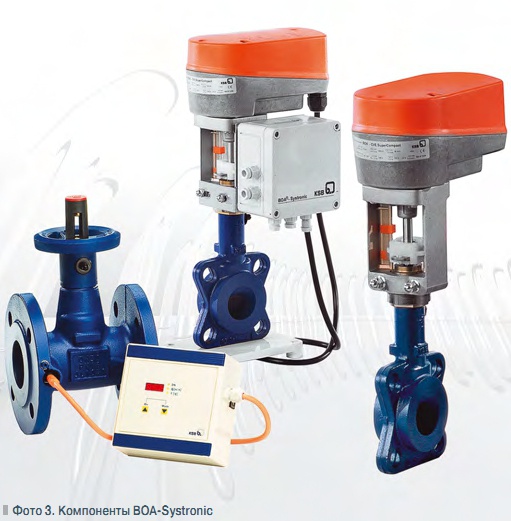

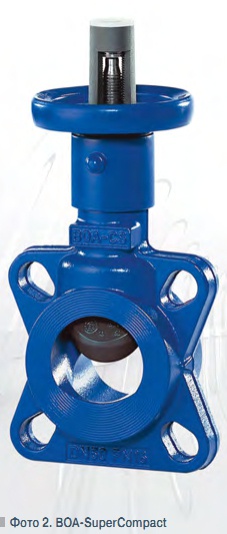

Производство трубопроводной арматуры и в настоящие дни воспринимается компанией KSB так же серьезно, как и в начале своей истории. Собственный отдел исследований компании непрерывно трудится над созданием новых материалов, используемых в изготовлении арматуры для различных сфер применения, таких как энергетика, водоснабжение, оборудование для зданий, химическая, металлургическая, деревообрабатывающая, пищевая промышленность и т.д. Попробуем рассмотреть некоторые виды запорной и регулирующей арматуры, применяемой в зданиях и сооружениях. Для зданий и сооружений компания KSB AG производит разнообразную арматуру, такую как поворотные дисковые затворы, фильтры-грязеуловители сетчатые, клапаны обратные, клапаны запорные и запорно-регулирующие и многое другое. Из этого большого спектра изделий выделяются клапаны семейства BOA-Compact (фото 1). Они чаще других используются в системах водоснабжения, отопления и кондиционирования воздуха. Рабочий диапазон температур — от –10 до +120 °C. Допустимое давление корпуса, выполненного из серого чугуна, — до 16 бар, DN 15–200. Клапаны BOA-Compact отличаются оригинальной формой тарелки из нержавеющей стали, которая расположена под углом примерно 10° к оси штока клапана, что позволяет сравнить этот клапан с задвижкой. Тарелка покрыта слоем EPDM. Это гарантирует 100 % плотность закрытия. Особая форма тарелки: она слегка выпукла навстречу потоку, и форма корпуса — практически без поворотов потока — ведет к снижению гидравлического сопротивления данного клапана по сравнению с классической моделью. Благодаря специфической форме тарелки и корпуса клапана его расходная характеристика почти линейная. BOA-Compact часто используется для регулирования расхода жидкости. К преимуществам конструкции также относятся: ? специальный стопор штока клапана, предотвращающий несанкционированное воздействие на него; ? неперемещающийся при открытиизакрытии в направлении оси штока штурвал; ? специальная площадка для крепления тепловой изоляции, препятствующей отпотеванию клапана при использовании его в системе кондиционирования, и многое другое. Клапан с круглыми фланцами носит имя BOA-Compact, т.е. название семейства. Он имеет стандартную монтажную длину (расстояние между фланцами) в соответствии с EN 558-1/14. В семейство BOA-Compact входит также необычная модель с наименованием BOASuperCompact. Ее уникальность — в малой монтажной длине: она равна условному диаметру клапана. На базе изделия BOA-SuperCompact (фото 2) компания KSB производит клапаны с «интеллектуальными» электрическими приводами BOA-CVE SuperCompact. Электрические приводы, которыми комплектуются BOA-CVE SuperCompact, различаются по электрическому питанию, усилию на валу и воспринимаемым управляющим сигналам. Питание может быть, например, 220 или 24 В. Сигналы управления могут поступать в аналоговом, цифровом видах или с трехточечного шагового регулятора. Время выбега привода устанавливается во время ввода в эксплуатацию в пределах от 43 до 135 с. BOA-CVE SuperCompact может быть также укомплектован электроприводом со встроенным микропроцессорным ПИ-регулятором для регулирования расхода или температуры жидкости. Для использования в системах питьевого водоснабжения KSB AG изготавливает клапаны BOA-Compact EKB, корпус которых внутри и снаружи покрывается специальным полимерным материалом, допустимым по нормам Германии для контакта с питьевой водой. Еще одна производная от BOACompact заслуживает особого внимания. Это устройство измерения и регулирования потока жидкости BOA-Control IMS. Этот клапан имеет ту же конструкцию, что и BOA-Compact, но оснащен калориметрическим датчиком для измерения скорости потока. Датчик работает по принципу сравнения температур двух пинов, на один из которых подается постоянное во времени количество электроэнергии. Информация от датчика воспринимается специальным компьютером, который называется у KSB Boatronic. Boatronic обрабатывает ее и выдает в виде объемного расхода и температуры жидкости. Мы можем видеть это сразу на ЖК-дисплее компьютера или передать на диспетчерский пункт в аналоговой или цифровой форме. Boatronic выпускается в трех исполнениях: переносном, стационарном с аналоговым выходом или стационарном с цифровым выходом (LON BUS). BOA-Control IMS, благодаря малому гидравлическому сопротивлению, а также точности измерения и установки расхода, часто используется в качестве балансировочного клапана в системах отопления. Одно из системных решений KSB BOA-Systronic (фото 3) построено на базе вышеперечисленных клапанов. Система состоит из двух BOA-CVE SuperCompact, одного BOA-Control IMS, циркуляционного насоса с частотным регулированием и блока управления Systrobox. Она позволяет при регулировании теплоотдачи в отопительных установках с водяным теплоносителем экономить электрическую энергию до 70 % по сравнению с системой на базе трехходового смесительного клапана. Эти результаты были получены в ходе испытаний в период с 2000 по 2002 гг. на тестовой отопительной установке, используемой фирмой DeTe-Immobilien в Гейдельберге (Германия). Основа успеха — в слаженной работе всех клапанов и циркуляционного насоса под управлением Systrobox. При этом рабочая точка, соответствующая конкретной отопительной нагрузке установки, остается на линии системной расходной характеристики, соответствующей минимальным потерям давления. Соответственно, циркуляционный насос перекачивает минимально возможное количество теплоносителя, достаточное для данной отопительной нагрузки, и потребляет минимум электроэнергии. Подробно об этом вы можете прочитать в брошюре «BOA-Systronic. KSBKnowHow». Каждый вид производимой KSB AG арматуры достоин отдельного рассказа. В объеме данной статьи мы познакомились лишь с небольшой частью огромного спектра изделий — семейством запорно-регулирующих клапанов BOACompact.
