Для каждого раздела доступен подбор и выгрузка в проект Revit семейств соответствующего оборудования, такого как центральные кондиционеры, вентиляторы, воздухораспределительные устройства, дроссель-клапаны и противопожарные клапаны различных типов, отопительные приборы и трубопроводная арматура, фанкойлы и чиллеры, внутренние и наружные блоки VRF-систем, рефнеты, испарители, конденсаторы, воздухоохладители, сухие градирни и многие другие устройства.

Расчёт теплопотерь

При расчёте теплопотерь на основании BIM-модели здания проходит сбор и передача в плагин «Два Облака» информации, касающейся конструктива здания, теплофизических свойств используемых материалов и внутренней температуры по помещениям, которую также можно задать самостоятельно. Выполнение расчёта возможно и со связанными файлами моделей.

В ходе выполнения расчёта становятся доступными три таблицы:

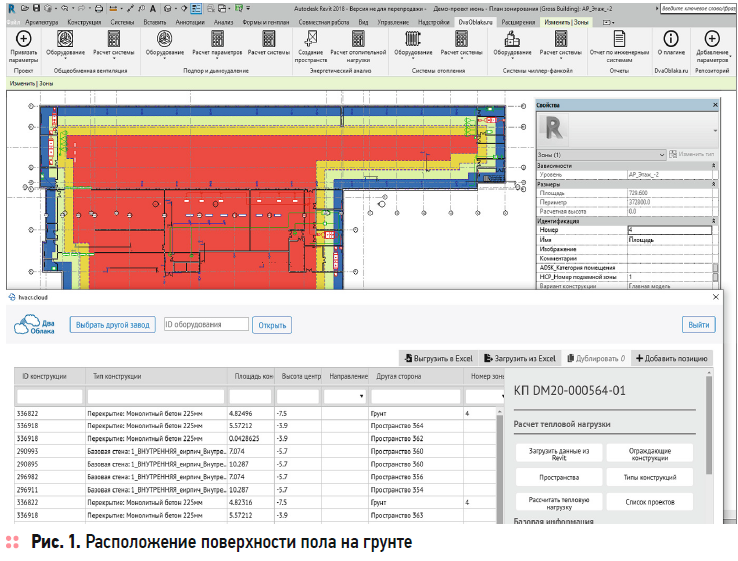

1. Данные для расчёта тепловой нагрузки, где показаны все ограждающие конструкции, номер элемента из модели Revit, название семейства, площадь, ориентация поверхности в проекте и относительно сторон света, номер зоны поверхности пола (в случае, если она расположена на грунте, рис. 1). Также после расчёта в эту таблицу записываются значения теплопотерь для каждого элемента, включающие трансмиссионные и инфильтрационные тепловые нагрузки.

Плагин «Два Облака» для расчёта систем отопления, вентиляции и кондиционирования воздуха. 7/2020. Фото 1

2. Пространства для расчёта тепловой нагрузки, где указаны номер пространства, его площадь, объём, внутренняя температура воздуха в помещении, значение инфильтрации, трансмиссионные потери и общая тепловая нагрузка для каждого пространства.

3. Элементы для расчёта тепловой нагрузки, где указаны все конструкции, используемые в проекте. Для них задаются: суммарный коэффициент теплопередачи k, коэффициент соприкосновения ограждающей конструкции с наружным воздухом n, сопротивление воздухопроницаемости окон и дверей.

Для удобства работы с таблицами доступна их выгрузка в Excel и возможность обратной загрузки в плагин. Данные таблицы также отлично подойдут для использования в пояснительной записке проекта. По итогам расчёта значения тепловой нагрузки записываются соответственно в каждое пространство в проекте Revit.

Расчёт общеобменных систем вентиляции

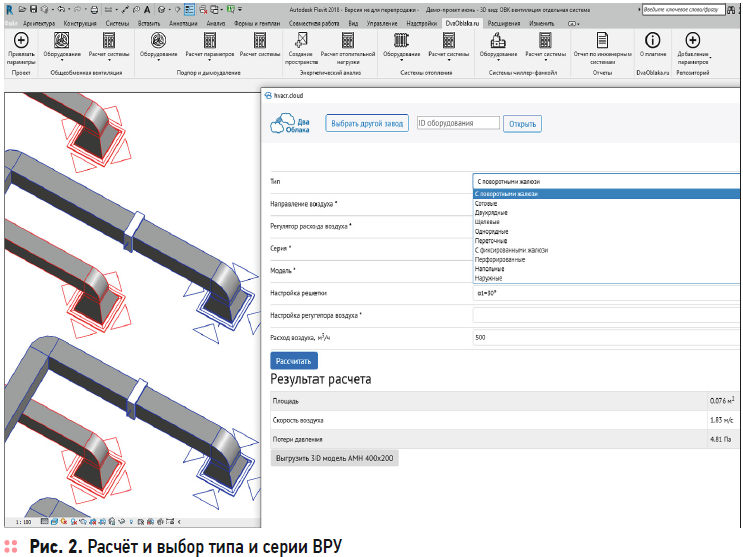

Приступая к расчёту общеобменных систем вентиляции, необходимо рассчитать и расположить в модели требуемые воздухораспределительные устройства (ВРУ). Плагин «Два Облака» позволяет выбрать тип и нужную серию ВРУ и осуществить настройку направляющих воздушного потока (рис. 2). В случае ВРУ со встроенным дроссель-клапаном по итогам расчёта выставляется требуемый угол поворота заслонки. По завершении выбора загружаем семейство в проект Revit, при этом в семейство записываются все технические параметры.

Плагин «Два Облака» для расчёта систем отопления, вентиляции и кондиционирования воздуха. 7/2020. Фото 2

Плагин позволяет выполнить расчёт системы с подбором сечений воздуховодов под заданные ограничения, а также рассчитать участки с фиксированным сечением воздуховода. Приточная и вытяжная часть рассчитываются отдельно. Для расчётов используются два варианта: «Размеры и сопротивления» и «Размеры, сопротивления и балансировка».

«Размеры и сопротивления» — в этом варианте производится подбор сечений воздуховодов и расчёт потерь давления по системе. «Размеры, сопротивления и балансировка» — в этом варианте, помимо подбора сечений воздуховодов и расчёта потерь давления по системе, выставляется угол поворота заслонки дроссель-клапанам.

Перед началом расчёта в обоих вариантах возможно задать следующие ограничения: максимальные линейные потери, скорость и желаемую геометрию воздуховодов. По итогам расчёта выводится отчёт по рассчитанной системе и обновлённая модель системы. При её выгрузке в Revit модель системы визуально обновляется, а значения расчётных параметров записываются в объекты: воздуховоды, фасонные части, клапаны и ВРУ. На клапанах также прописывается расчётный угол поворота заслонки.

Расчёт противодымных систем вентиляции

Расчёт противодымной вентиляции происходит в два этапа. Сначала определяем расчётные параметры, такие как расход и температура продуктов горения, расход приточного воздуха для системы компенсации и другие. Для этого в расчётном модуле плагина необходимо задать исходные данные и выбрать требуемый тип расчёта в соответствие с методикой ВНИИПО МЧС. По итогам выводится отчёт с исходными данными и расчётными формулами с подстановкой значений, который возможно использовать для оформления пояснительной записки. Результаты расчёта записываются в параметры элементов противопожарных систем в Revit.

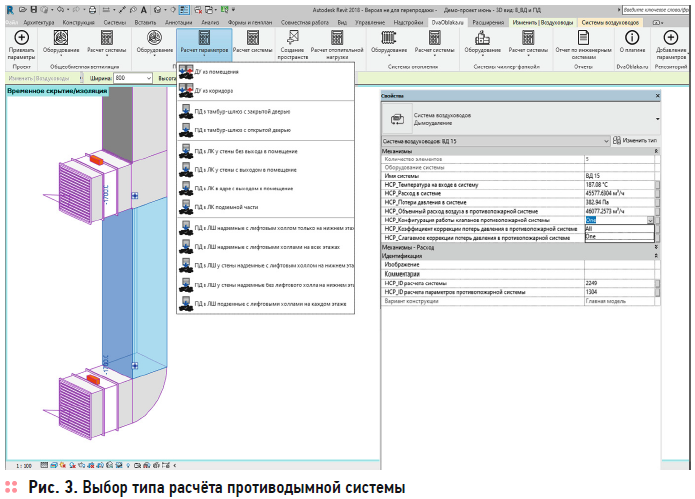

Вторым этапом выполняется аэродинамический расчёт системы. В зависимости от типа системы выбирается метод расчёта на «Один открытый клапан» либо на «Все клапаны открыты» (рис. 3). Выводится наглядный отчёт. По итогам выгрузки в Revit расчётной модели меняются сечения воздуховодов, подбираются типоразмеры противопожарных клапанов и записываются расчётные параметры в свойства объектов системы.

Плагин «Два Облака» для расчёта систем отопления, вентиляции и кондиционирования воздуха. 7/2020. Фото 3

Также определяется требуемый напор и объёмный расход воздуха, которые необходимы для подбора вентиляционного оборудования.

Гидравлический расчёт

Приступая к гидравлическому расчёту, необходимо выбрать и рассчитать отопительные приборы. Плагин «Два Облака» позволяет выбрать тип, серию, геометрию отопительного прибора, определиться с наличием или отсутствием термостатической вставки, задать температуры в подающем и обратном трубопроводах, внутреннюю температуру воздуха в помещении, теплопотери в помещении и определить количество отопительных приборов в нём.

Также плагин «Два Облака» позволяет задать запас по мощности и выбрать требуемую схему подключения отопительного прибора. Результат подбора — семейство подобранного радиатора с возможностью загрузки в проект. Кроме того, в свойства модели отопительного прибора вносятся технические данные для последующего выполнения гидравлического расчёта.

Выполнив трассировку и установку арматуры, можно перейти к «Расчёту размеров и балансировке». Итогом расчё- та является отчёт, уточнение диаметров трубопроводов, типоразмеров арматуры, настройка значений балансировочной арматуры. При выгрузке модели в проект соответствующие параметры записываются в элементы сети и участки трубопроводов. Также типоразмеры арматуры меняются на расчётные.

Непосредственно отчёт (report) по расчёту представляется в двух таблицах:

  • первая таблица включает в себя расчётные параметры по участкам системы;
  • вторая — параметры по всей регулирующей арматуре системы.

Аналогично производится расчёт гидравлики для системы кондиционирования «чиллер-фанкойл». В результате расчёта также получаем отчёт, уточнение диаметров трубопроводов, подбор типоразмеров арматуры и настройки балансировочной арматуры. По результатам расчё- та с использованием плагина можно подобрать чиллер и выгрузить его модель в проект Revit.

Все отчёты по рассчитанным системам хранятся в проекте (вкладка «Отчёт по инженерным системам»).

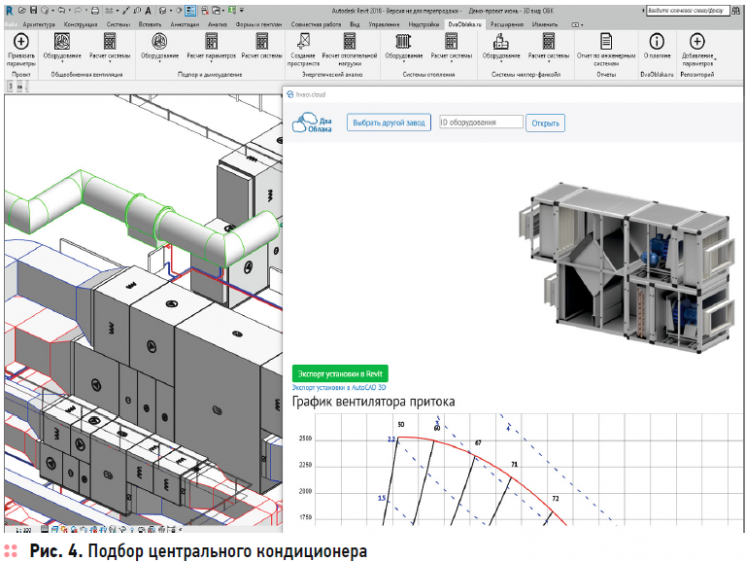

Получив расчётные параметры для систем отопления, вентиляции и кондиционирования, переходим к выбору основного оборудования. Рассмотрим его на примере подбора центрального кондиционера для общеобменной вентиляции. Плагин «Два Облака» позволяет в простой и доступной форме выбрать тип, серию, конфигурацию требуемого оборудования и в онлайн-режиме произвести его расчёт и подбор. После подбора проектировщику доступны основные параметры установки, её чертёж и BIM-модель. Кроме того, представлены рабочие характеристики вентиляторов и данные по каждой секции, шумовые характеристики и перечень автоматики (рис. 4).

Плагин «Два Облака» для расчёта систем отопления, вентиляции и кондиционирования воздуха. 7/2020. Фото 4

Существует возможность изменения габаритов установки. Последняя состоит из вложенных семейств отдельных секций и имеет соответствующие соединители по воздуховодам, трубопроводам и электрические коннекторы. Каждая установка имеет уникальный ID, по которому можно получить доступ к технической информации с возможностью сохранения в удобном формате.

Подводя итог, хотим отметить, что использование плагина «Два Облака» может значительно облегчить работу по выполнению разделов ОВиК. С использованием плагина упрощается работа по внесению корректировок в проект, всегда можно проверить и проанализировать изменения. Компания «Два Облака» является российским разработчиком программного обеспечения.

Вся актуальная информация представлена на интернет-сайте dvaoblaka.ru и на Рис. 4. Подбор центрального кондиционера канале компании на YouTube.
