Решения для бесшумной вентиляции

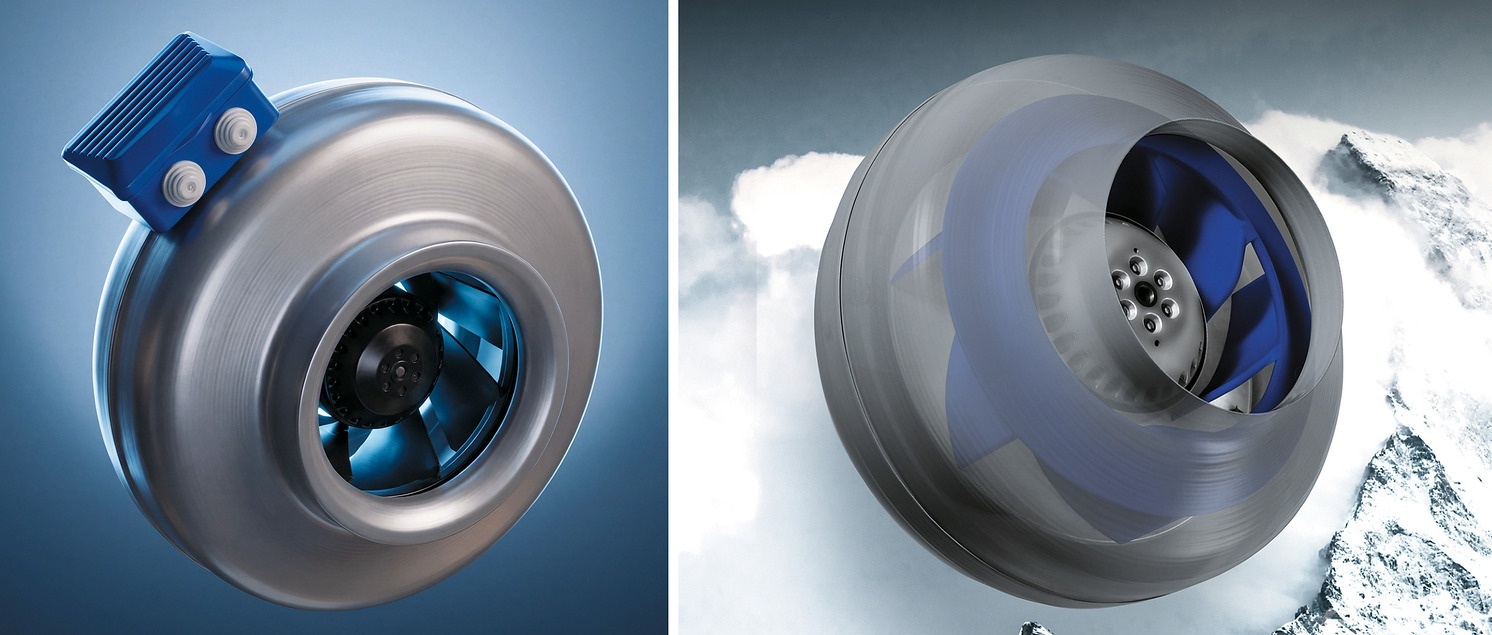

Ключевой элемент канальной системы, определяющий уровень шума, — центробежный вентилятор (мотор-колесо), установленный в корпус канального вентилятора. В основе систем SHUFT — центробежные вентиляторы одного из ведущих мировых производителей — швейцарского бренда MES S.A, входящего в международную промышленную группу Cebi.
Cebi International — глобальный эксперт в области разработки и производства электромеханических компонентов, включая электродвигатели для вентиляции, тяговые двигатели и батареи электромобилей, сенсоры, термостатические клапаны, электроприводы, помпы. Первая производственная площадка MES была открыта в 1976 году в городе Стабио (Швейцария).
За десятилетия работы MES накопил экспертизу, которая сегодня становится частью технологической базы SHUFT и влияет на уровень исполнения ключевых компонентов оборудования для систем вентиляции.
Акустический комфорт при этом формируется совокупностью характеристик мотор-колеса: от подшипников и профиля крыльчатки до точности балансировки и типа двигателя.
Подшипники
Мотор-колёса MES сконструированы на базе подшипников с низким коэффициентом трения, изготовленных по технологии, разработанной японской компанией NSK. Это решение снижает механический шум и вибрации, а также увеличивает ресурс службы вентилятора. Но механика мотор-колеса — только одна сторона задачи. На акустику влияет и то, как формируется воздушный поток.
Крыльчатка
Акустически эффективный профиль крыльчатки сформирован в результате многочисленных лабораторных тестов, подбора материалов и форм, технологии изготовления рабочего колеса. Последний фактор приобретает особую актуальность по мере увеличения типоразмера и веса колеса: технология изготовления напрямую влияет на качество балансировки конструкции.
Балансировка
Балансировка позволяет свести к минимуму вибрации и шум. Это достигается за счёт двухуровневой балансировки «ротор — крыльчатка» и «крыльчатка — двигатель», применения лазера и технологий 3D‑моделирования, контроля вибрации в трёх плоскостях.
EC‑двигатель
Выбор типа двигателя непосредственно влияет на уровень шума вентилятора. В модульной вентиляции бренда применяются как классические асинхронные (Alternating Current, AC), так и современные синхронные (Electronically Commutated, EC) электродвигатели.
EC‑модели работают в гораздо более широкой рабочей зоне, не создают гула и меньше нагреваются. Плавное и точное управление позволяет поддерживать заданную производительность на минимально достаточной скорости вращения.
Такой подход позволяет снижать шум непосредственно на уровне источника. Но акустический комфорт системы определяется не только характеристиками самого вентилятора: важно контролировать распространение шума и вибраций дальше по системе.
Шумоизоляция
Не менее важную роль в обеспечении бесшумной работы системы играют изоляция корпуса вентилятора и шумоглушители. Тишина модульных систем SHUFT достигается благодаря модифицированной в ходе лабораторных испытаний конструкции шумоглушителя и применению специального материала повышенной плотности. По результатам исследований в лаборатории НИИ ИКСЭл он показал в полтора раза более высокую эффективность в сравнении со стандартным синтетическим.
Во внутреннем корпусе круглого канального шумоглушителя применяется цельный стальной лист с оптимальным шагом перфорации. В бюджетных аналогах вместо него используется просечная сетка.
Прямоугольные шумоглушители оснащены пластинами с материалом повышенной плотности и защитой от выдувания. На входной части пластин установлены обтекатели воздушного потока.
Все типы вентиляторов доступны в шумоизолированных исполнениях. Для стандартных круглых центробежных вентиляторов бренд выпускает дополнительные SIB-короба. Они уменьшают уровень шума до 30–40 % и блокируют передачу вибраций другим элементам.
Для максимального уровня изоляции внутреннего пространства в корпусах моноблочных канальных установок используют передовой звукоизоляционный материал StP.
Но набор тихих компонентов ещё не делает тихой систему. Чтобы акустические характеристики оборудования работали на объекте, их необходимо учитывать уже при расчёте и подборе.
Проектирование и подбор
Низкого уровня шума оборудования ещё недостаточно для создания тихой канальной системы. Важнейший этап — проектирование и подбор. Профессионально спроектированная сеть воздуховодов обеспечивает минимально достаточные для рабочих точек скорости воздуха и позволяет снизить аэродинамический шум. Также сделать систему тише помогает наличие шумоглушителей до и после вентилятора и максимизация их длины.

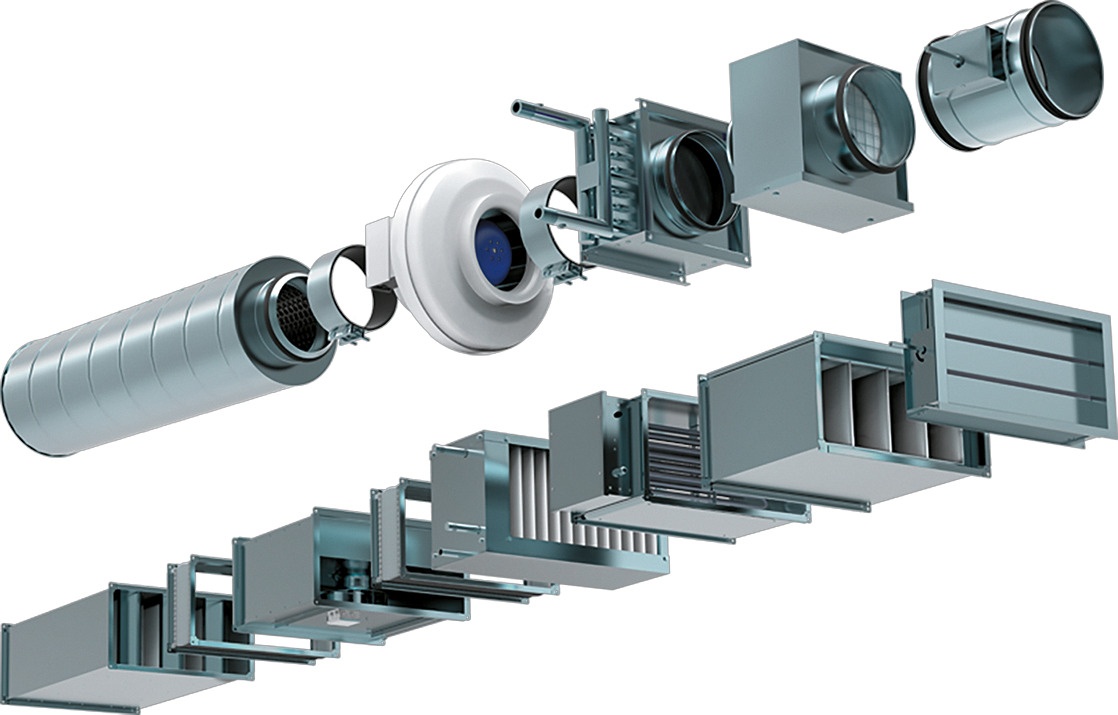

Здесь важен и сам выбор оборудования. Бренд SHUFT предлагает свыше 250 канальных вентиляторов и более 1000 SKU элементов модульных систем. Это облегчает подбор решения в оптимальной рабочей зоне с максимальным объёмом воздуха за 1 дБ звуковой мощности.
Монтаж
Основными инструментами для снижения шума при монтаже служат виброопоры вентиляторов, виброподвесы, демпфирующие элементы (гибкие вставки и хомуты), теплошумоизолирующие покрытия сети воздуховодов, гибкие шумоизолированные воздуховоды на конечных участках. Дополнительно возможна отделка шумогасящими панелями в зоне размещения оборудования. Требования к акустическому комфорту продолжают влиять на развитие самих вентиляторов, материалов и инструментов подбора.
Развитие направления
R&D-подразделения SHUFT находятся в непрерывном поиске инноваций. Команда бренда в числе первых в отрасли внедрила инструменты искусственного интеллекта с машинным обучением в программу подбора оборудования. Инженеры создают и интегрируют DLL-библиотеки параметров компонентов системы вентиляции, совершенствуют алгоритмы подбора, опираясь на опыт применения оборудования на тысячах объектов. Параллельно они проводят перспективные исследования новых материалов, форм и конфигураций оборудования. Эта работа охватывает и развитие самих технологий вентиляции. Одно из направлений — популяризация вентиляторов с EC‑двигателями, повышение их доступности за счёт массового внедрения в производство. К перспективным направлениям исследований относится и разработка активных систем шумоподавления.
Тихая вентиляция — результат комплексного инженерного подхода, в котором конструкция оборудования, точность подбора и качество реализации системы работают на общий акустический результат.
