Энергоэффективное регулирование отопительных приборов

(0) (12785)
Опубликовано в журнале СОК №6 | 2012

Компания Giacomini (Италия) имеет более чем 60-летний опыт производства запорной и регулирующей арматуры, располагая четырьмя собственными фабриками, расположенных исключительно в Италии. Одна из областей, где производственный потенциал компании реализовался наиболее широко — это разработка и создание регулирующей арматуры для отопительных приборов.

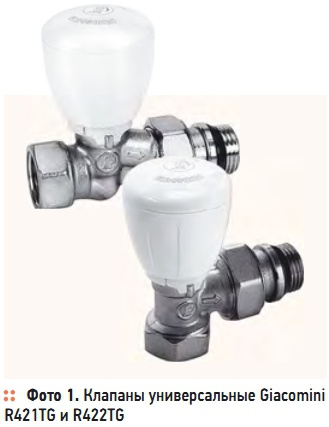

Фото 1. Клапаны универсальные Giacomini R421TG и R422TG

Фото 1. Клапаны универсальные Giacomini R421TG и R422TG

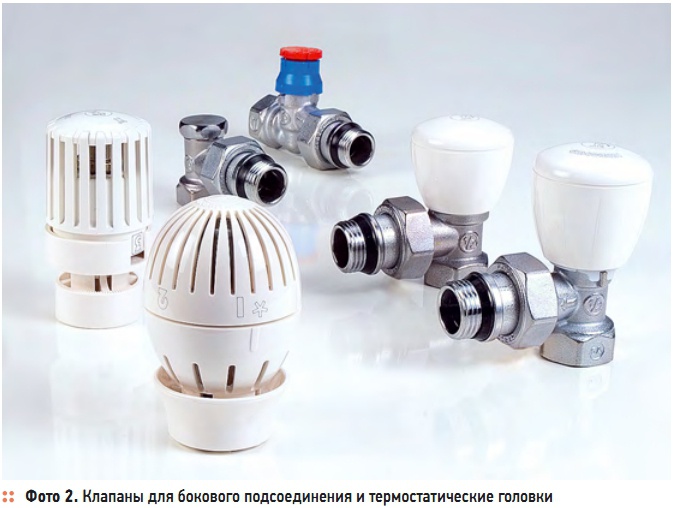

Фото 2. Клапаны для бокового подсоединения и термостатические головки

Фото 2. Клапаны для бокового подсоединения и термостатические головки

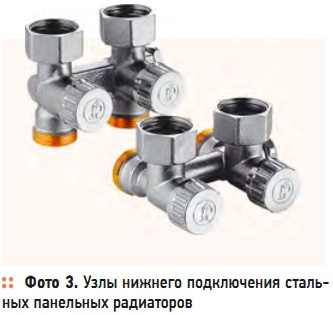

Фото 3. Узлы нижнего подключения стальных панельных радиаторов

Фото 3. Узлы нижнего подключения стальных панельных радиаторов

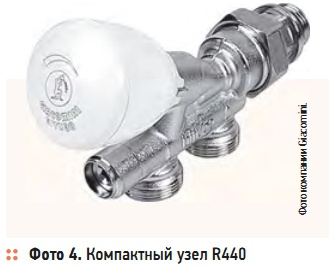

Фото 4. Компактный узел R440

Фото 4. Компактный узел R440

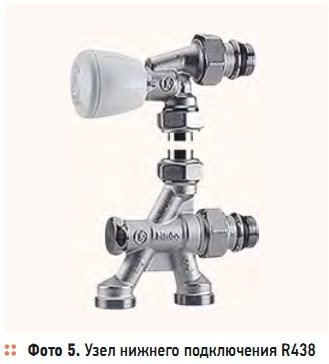

Фото 5. Узел нижнего подключения R438

Фото 5. Узел нижнего подключения R438

В развитии инженерных систем в России в настоящий момент одним из основных векторов развития является стратегия энергосбережения и, в частности, эффективного использования тепловой энергии, с возможностью оперативного и, в зависимости от потребностей, регулирования энергопотребления. На уровне потребителя, в первую очередь, это регулирование приборов отопления — радиаторов, конвекторов и т.д., которое должно в скором времени стать повсеместным.

При этом можно отметить значительные отличия в инженерноконструкторских характеристиках проектируемых и реконструируемых отопительных систем, как современных, так и сохранившую свою типологию со времен СССР. И, наконец, широкое многообразие отопительных приборов подразумевает необходимость различного их подключения к отопительным системам и требует различного подхода к эффективному теплорегулированию.

Компания Giacomini (Италия) производит широчайший ассортимент арматуры для регулирования отопительных приборов различных типов и для различных видов систем отопления. Компания Giacomini имеет более чем 60-летний опыт производства запорной и регулирующей арматуры, располагая четырьмя собственными фабриками, расположенных исключительно в Италии. Одна из областей, где производственный потенциал компании реализовался наиболее широко — это разработка и создание регулирующей арматуры для отопительных приборов.

В этой статье приведен краткий обзор решений Giacomini, эффективно применяемых в российской практике. Основную ставку компания делает на устройства терморегулирования, обеспечивающих автоматическое поддержание температуры воздуха в помещениях на заданном уровне. Однако, для систем, где терморегулирование приборов отопления может быть неприемлемо, Giacomini также выпускает несколько серий ручных регулировочных клапанов с высокими рабочими характеристиками и увеличенной пропускной способностью.

При этом изделия Giacomini отличаются передовым дизайном, высочайшим качеством и невысокой ценой при стопроцентном итальянском происхождении. Для бокового подключения приборов отопления Giacomini выпускает несколько серий ручных и термостатических клапанов. Среди них можно выделить универсальные микрометрические клапаны серий R421TG и R422TG (фото 1), которые поставляются с рукояткой ручной регулировки, имеющей также функцию преднастройки.

В конструкции этих клапанов применяется термостатический вентиль, и потребитель может снять ручку, поставив на ее место термостатическую головку для автоматического регулирования. Таким образом, Giacomini R421TG и R422TG представляют собой универсальные клапаны, который может применяться на радиаторах при любых условиях (фото 2).

Исключительно для термостатического регулирования применяются серии клапанов R401TG и R402TG для стандартных условий, и R401H и R402H — для систем, где требуется повышенный расход, например, в однотрубных системах с вертикальными стояками, которые часто встречаются в городских зданиях. В России весьма популярны ручные регулировочные клапаны Giacomini, в первую очередь это R5TG и R6TG — вследствие большого проходного сечения, широкого диапазона регулировок и не в последнюю очередь привлекательного дизайна.

Для того, чтобы иметь возможность отключить радиатор от системы отопления, а также для балансировки (предварительной настройки подачи теплоносителя в радиатор) Giacomini настойчиво рекомендует использовать отсечные клапаны. В России наиболее популярны серии отсечных клапанов R16TG и R17TG, Giacomini выпускает и другие модели подобных клапанов для бокового подключения, отличающихся по рабочим характеристикам, исполнению и дизайну.

Клапаны для отопительных приборов Giacomini выпускаются с размером подсоединительной резьбы от 3/8ʺ до 1 1/4ʺ, а наиболее применяемыми в России являются размеры 1/2ʺ и 3/4ʺ. Тип исполнения — прямой, угловой и осевой. Помимо этого, почти все клапаны имеют модификацию с наружной метрической резьбой 16 или 18 мм, что позволяет подключать их напрямую к полимерным, металлополимерным и медным трубопроводам через простейший адаптер, исключая использование дополнительного фитинга.

Рабочее давление клапанов с ручной регулировкой — 16 атм, с термостатической опцией — 10 атм. Термостатические головки Giacomini отличают широкий ассортимент, включающий в себя несколько серий с различным концептом дизайна, а также высокая точность и скорость срабатывания. В качестве примера можно отметить популярную серию термоголовок R470 округлой эстетики, и более традиционно выглядящую новинку R460.

Большинство термоголовок Giacomini выпускается в двух вариантах подсоединения к клапану, одна из них — фирменная система быстрого монтажа Clip-Clap, когда монтаж головки занимает менее пяти секунд, а другой — традиционная для многих производителей резьба 30 × 1,5 мм. Схема нижнего подключения к отопительным приборам актуальна, прежде всего, для стальных панельных радиаторов, особенно при лучевой разводке трубопровода отопления.

Для таких систем Giacomini предлагает узлы нижнего подключения R383/R384 (фото 3) в прямом или угловом исполнении, которые содержат в своем корпусе и отсечные клапаны, и байпас для перепуска теплоносителя, и могут применяться как в двухтрубных, так и в однотрубных системах. Экономичная серия R387/R388 предназначена только для двухтрубных систем, но при этом обладает отличной ценой! Узлы нижнего подключения Giacomini можно подсоединять к радиаторам с различным диаметром присоединительных отверстий, напрямую или используя дополнительные адаптеры.

Для секционных радиаторов, например, алюминиевых или биметаллических, Giacomini также предлагает использовать все преимущества нижнего подключения с возможностью терморегулирования. Для России это крайне актуальный продукт — зачастую можно увидеть радиаторы, установленных на ножках перед панорамными окнами или витринами, но подключенными весьма не эстетично при помощи шаровых кранов или ручных клапанов.

Помимо сомнительного внешнего вида, такая схема подключения (а обычно это схема «снизу–снизу», т.е. только в нижний коллектор радиатора) значительно снижает теплоотдачу, а стало быть эффективность самого отопительного прибора. В распоряжении проектировщиков и монтажников — более 10 серий узлов нижнего подключения Giacomini различной типологии, схемы подачи теплоносителя и способа регулирования!

Среди популярных решений можно отметить компактный узел R440 (фото 4), где подача теплоносителя производится вовнутрь радиатора зондом, а выпуск происходит в корпус клапана — по сути, это коаксиальная система. Клапаны серий R438 (фото 5) имеют раздельные узлы подачи и регулирования, соединенные между собой хромированной трубкой.

Подавляющее большинство узлов нижнего подключения Giacomini следуют универсальной концепции — поставляются с рукояткой ручной регулировки, которая может быть снята, а на ее место установлена термоголовка, и в этом случае клапан будет обеспечивать термостатическое регулирование. Популярные клапаны изготавливаются в версиях как для двухтрубных, так и для однотрубных систем — в последнем случае в их корпус встраивается регулируемый байпас для перепуска части теплоносителя в систему.
