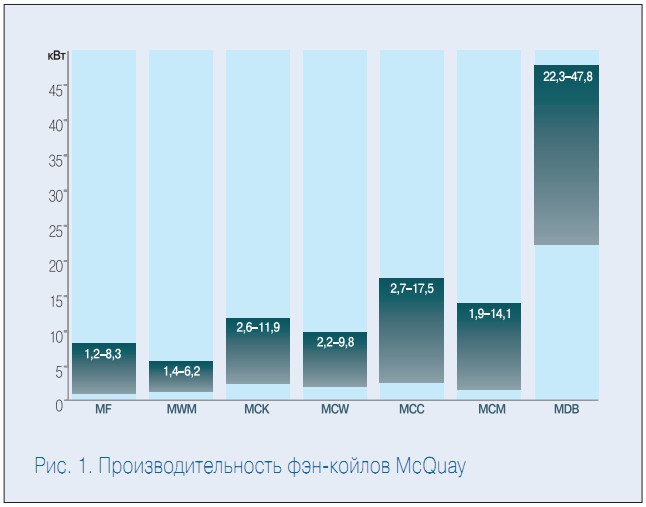

Рис. 1. Производительность фэн-койлов McQuay

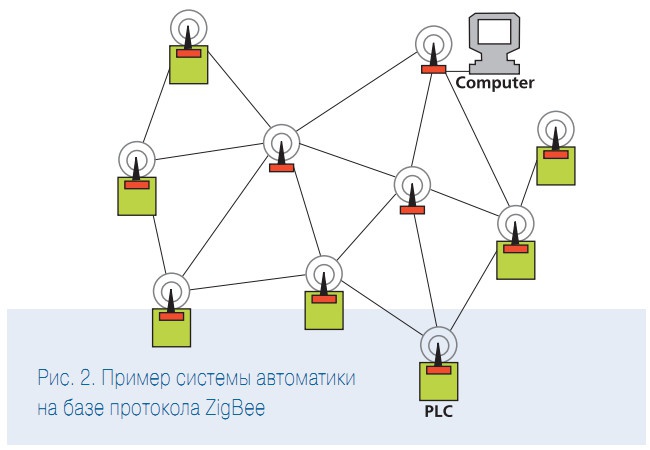

Рис. 2. Пример системы автоматики на базе протокола ZigBee
В связи с тем, что сегодня в России наблюдается настоящий бум строительства бизнес-центров и офисных зданий, особый интерес представляют системы с чиллерами и фэн-койлами, применение которых позволяет осуществить поэтапный ввод разветвленных СКВ в эксплуатацию. McQuay поставляет фэн-койлы различных типов и исполнений — вертикальные в корпусе (MFU) и без корпуса (MFC), кассетные (MCK) различных размеров, настенные (MWM), канальные (MCC и MCW), универсальные (MCM) и высоконапорные (MDB).
Диапазоны производительности всех типов фэн-койлов представлены на рис. 1. Вертикальные фэнкойлы MFU в декоративном корпусе укомплектованы электромеханическими термостатами, а подвод воды к фэнкойлу может осуществляться с любой стороны. Опционально к фэн-койлам MFU можно заказать двух- и трехходовые клапаны, механические и электронные термостаты и различные элементы декоративного корпуса.
На сегодняшний день McQuay поставляет различные средства автоматизации для СКВ на охлажденной воде, позволяющие осуществлять как гибкое местное регулирование производительности каждого фэн-койла, так и автоматизировать разветвленные системы чиллеров и фэн-койлов на крупных объектах. Существуют следующие технические решения:
- NIM— позволяет управлять сетью до 16 фэн-койлов;
- NIM PC — осуществляет управление посредством персонального компьютера сетью до 256 фэн-койлов и фреоновых блоков;
- Smart Manager — централизованный контроллер, позволяющий объединить в единую сеть до 50 чиллеров и до 256 фэн-койлов.
В марте 2006 г. McQuay анонсировала новую высокотехнологичную систему автоматизации, основанную на беспроводном сетевом протоколе ZigBee. Применение ZigBee дает возможность создавать местные сети, и осуществлять управление, основываясь на беспроводном соединении (рис. 2). Основные преимущества использования беспроводных сетей:
- общая стоимость установки и трудозатрат меньше, чем при наличии проводных сетей;
- проще реорганизовывать и расширять сеть;
- идеальное решение для модернизации объектов;
- низкая потребляемая мощность;
Стандартный протокол ZigBee отличает надежность работы (сигналы проходят через стены и другие строительные конструкции), безопасность передачи информации (сигнал зашифрован), отсутствие помех (внедрение системы допускается даже в госпиталях).
