Насосы KSB Eta — флагман отрасли с 1936 года

(0) (2671)
Опубликовано в журнале СОК №1 | 2015

Насосы семейства Eta производства немецкого концерна KSB уже давно завоевали признание потребителей во всём мире. Все насосы этого семейства характеризуются высокой надёжностью, безопасностью и энергоэкономичностью, удобством монтажа и простотой эксплуатации и обслуживания.

Насосы KSB Eta — флагман отрасли с 1936 года. 1/2015. Фото 1

Горизонтальный консольный насос Etanorm

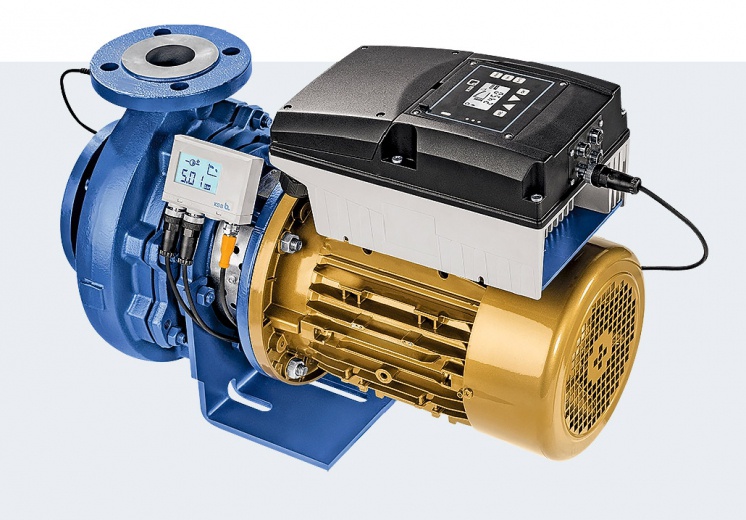

Насосы KSB Eta — флагман отрасли с 1936 года. 1/2015. Фото 2

Консольный моноблочный насос со спиральным корпусом Etabloc

Насосы KSB Eta — флагман отрасли с 1936 года. 1/2015. Фото 3

Циркуляционный насос типа «в линию» Etaline

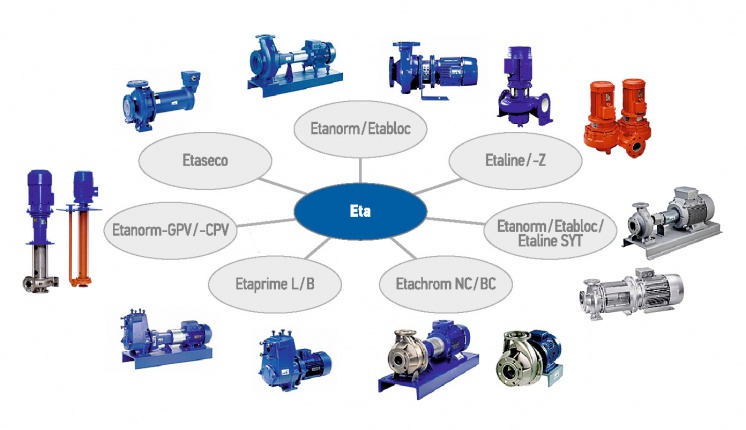

Насосы KSB Eta — флагман отрасли с 1936 года. 1/2015. Фото 4

Семейство насосов KSB Eta

Насосы семейства Eta имеют модульную конструкцию, что даёт возможность создать множество вариаций в зависимости от конкретных условий применения, специфики перекачиваемой среды, обеспечиваемых рабочих параметров. В настоящее время по всему миру эксплуатируются 1,5 млн единиц насосов Eta. Для обеспечения энергоэффективной работы агрегата в строго заданной рабочей точке и оптимальных показателей КПД компания KSB осуществляет подрезку рабочего колеса шагом в 1 мм, вследствие чего достигается экономия электроэнергии до 10 %. А возможность оснащения высокоэффективным двигателем SuPremE (класс энергоэффективности IE4) в сочетании с частотным преобразователем PumpDrive нового поколения позволяет сэкономить до 70 % электроэнергии.

Наиболее часто применяемыми в системах отопления, вентиляции и кондиционирования на сегодняшний день являются консольные насосы серии Etanorm, консольные моноблочные насосы EtabLoc и циркуляционные насосы типа «в линию» EtaLine.

С апреля 2014-го года эти насосы могут комплектоваться высокоэффективным синхронным реактивным двигателем SuPremE мощностью от 0,55 до 45,0 кВт в сочетании с частотным преобразователем Pump-Drive по цене насосов со стандартным двигателем IE2.

В системах циркуляции насос, оснащённый высокоэффективным синхронным реактивным двигателем, позволит сэкономить около 1380 кВт в год и сократить ежегодный выброс CO2 в атмосферу на 815 кг по сравнению с использованием стандартного оборудования с асинхронным мотором класса IE2.

XI-е поколение насосов Etanorm - классика жанра

В 1982-м году в продуктовом ряду семейства стандартных насосов Eta появился насос Etanorm — горизонтальный консольный насос, предназначенный для перекачивания чистых или агрессивных жидкостей в системах водоснабжения, охлаждения и кондиционирования, пожаротушения, установках орошения, водоотведения, отопления, горячего водоснабжения, для перекачивания конденсата, морской воды, технической воды, рассолов, масла, чистящих средств и пр. Температура перекачиваемой среды варьируется от -30 до +140 °C, обеспечиваемый напор 160 м, расход 660 м3/ч. Насос Etanorm — самый востребованный стандартный водяной насос в мире.

С апреля 2014-го года насосы KSB могут комплектоваться высокоэффективным синхронным реактивным двигателем SuPremE мощностью от 0,55 до 45,0 кВт в сочетании с системой частотного регулирования Pump-Drive по цене насосов со стандартным двигателем IE2

Преимущества насосов Etanorm: рабочее колесо с оптимально спроектированными пространственными лопатками — более высокий КПД и низкий коэффициент NPSH; работа в энергоэффективном режиме с оптимальными показателями в заданной рабочей точке благодаря подрезке рабочего колеса; надёжная герметизация корпуса даже в меняющихся условиях эксплуатации благодаря установке уплотнительной прокладки корпуса «в замок»; широкий спектр материалов исполнения; разнообразие исполнений — дополнительные типоразмеры для малых значений подачи; лёгкий монтаж и демонтаж.

Обновлённый насос Etanorm XI-го поколения имеет модернизированную гидравлику проточной части насоса, благодаря чему каждый насос Etanorm потребляет на 7000 кВт-ч электроэнергии в год меньше, а это десятки тысяч рублей экономии и значительное снижение выбросов углекислого газа. Сокращению энергопотребления дополнительно способствует применение высокоэффективных двигателей, таких как KSB SuPremE в сочетании с системой регулирования частоты вращения PumpDrive и интеллектуальным прибором контроля параметров насоса PumpMeter.

48 типоразмеров напорных патрубков размерами от DN25 до DN150, а также их различное позиционирование делают насос универсальным компонентом практически любой системы. Независимо от типоразмера насоса подбирается один из трёх типоразмеров корпусов подшипников и узлов вала. Это сокращает число запасных частей, затраты на техническое обслуживание и, соответственно, снижает стоимость жизненного цикла.

Насосы Etanorm применяются повсеместно: в различных инженерных системах зданий и сооружений, на водоканалах и промышленных объектах.

В 2011-м году на главном заводе по производству высококачественной бытовой техники компании Miele & Cie KG в немецком городе Гютерсло была введена в эксплуатацию холодильная установка. В установке задействовано два насоса KSB Etanorm 125-250 G G11 PD (напор 18 м, подача 200 м3/ч), оснащённых двигателями KSB SuPremE и системой регулирования частоты вращения PumpDrive. Благодаря применению оборудования KSB новая холодильная установка обеспечивает экономию энергопотребления до 40 % по сравнению с предыдущей системой.

В России системные насосы Etanorm подают горячую воду жителям города Южно-Сахалинск. И поскольку Сахалин является сейсмоопасной зоной, к агрегатам, обеспечивающим работу систем, предъявляются особые требования по прочности, которым в полной мере удовлетворяют насосы KSB. В Москве насосами Etanorm оборудованы системы пожаротушения и вентиляции бизнес-центра «Белая площадь», торгового центра «Метрополис» на Ленинградском шоссе.

Консольный моноблочный насос Etabloc - высокий КПД и компактный дизайн

В апреле 2014-го года концерн KSB начал выпуск обновлённых насосов Etabloc с оптимизированной гидравлической частью. В настоящее время серия представлена агрегатами 43 типоразмеров, оснащённых двух- или четырёхполюсным двигателем. Одноступенчатый консольно-моноблочный насос со спиральным корпусом Etabloc предназначен для систем отопления, кондиционирования и водоснабжения. Насос прост и экономичен в эксплуатации.

Агрегат рассчитан на перекачивание жидкостей с температурой от -30 до +140 °C, напор до 102 м и подачу до 660 м3/ч.

Материальное исполнение насоса и разнообразие вариантов торцевых уплотнений расширили диапазон областей применения обновлённой серии насосов Etabloc: помимо перекачивания воды, это могут быть рассолы, масла, конденсаты, морская и техническая вода, детергентные средства. Агрегат может комплектоваться электродвигателем класса IE2, IE3 и IE4, а также дополнительными контрольно-измерительными приборами.

Опытом положительного применения насосов Etabloc могут поделиться такие российские предприятия, как завод по производству джемов и конфитюра «Цуегг Руссия», завод легковых автомобилей Peugeot, Citroen, Mitsubishi (Калуга); торгово-развлекательный центр «Метрополис» (Москва), МУП «Водоканал» (Анапа) и многие другие.

Насос Etaline - сердце циркуляционных систем зданий и сооружений

В 2014-м году техническую модернизацию для повышения энергоэффективности прошли и циркуляционные насосы типа «в линию» Etaline — были оптимизированы гидравлические характеристики и проточная часть насоса. Новые насосы серии Etaline представлены 22 типоразмерами с максимальной мощностью двигателя 55 кВт. Максимальный напор составляет 95 м, расход — 700 м3/ч. Корпус насоса из высокопрочного чугуна с шаровидным графитом и механические (торцевые) уплотнения вала рассчитаны на рабочее давление до 16 бар. Фланцы всасывающего и напорного патрубка могут быть выполнены по стандартам EN 1092 или ASME — для всех материалов корпуса. Максимальная рабочая температура достигает +140 °C. Коническая конструкция камеры уплотнения предоставляет больше пространства для технического обслуживания. Сменные щелевые кольца на всасывающей и напорной стороне крыльчатки делают обслуживание и ремонт насоса удобным даже после многих лет эксплуатации. Насосы Etaline с патрубками «в линию» можно монтировать вертикально или горизонтально. Насосы этой серии установлены на различных объектах, как в Европе, так и в России.

Локализация производства KSB

С января 2015-го года в рамках программы локализации производств KSB сборка насосов Etanorm осуществляется в России. Насосы Etanorm российской сборки — это высокое качество, низкая цена, короткие сроки поставки, профессиональное и быстрое сервисное обслуживание. И, главное, эти агрегаты идеально соответствуют требованиям и специфике российских объектов.
