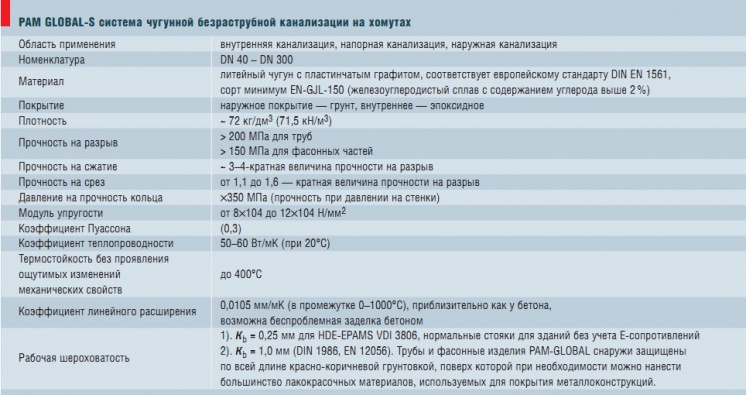

За время многолетнего использования чугун зарекомендовал себя как материал, обладающий уникальными свойствами при использовании в системах канализации и водоснабжения. Чугунные трубы имеют ряд неоспоримых преимуществ: o долговечность; o полная пожаробезопасность; o герметичность стыков; o коррозионная стойкость; o простота сборки трубопровода; o безопасность. Данные системы применяются в системах внутренней канализации, напорной канализации, наружной канализации, при строительстве гостиниц, бизнес-центров, высотных зданий, больниц, супермаркетов, складских помещений и других объектов с повышенными требованиями к пожаробезопасности и шумоизоляции. Системы PAM-GLOBAL были использованы при строительстве здания британского посольства в Москве, шоколадной фабрики Cadbury в Санкт-Петербурге, Англо-Американской табачной фабрики в Узбекистане, Президентского Дворца в Таджикистане и многих других объектов. Чем же уникальна система PAM-GLOBAL, чем она отличается от других систем чугунной канализации? Во-первых, при изготовлении труб PAM-GLOBAL используется метод центробежного литья «Де Лаво»: в результате интенсивного охлаждения в металлической форме (кокиль с водяным охлаждением) образуется очень мелкая структура, причем мелкость уменьшается от наружного края трубы к ее внутренней стороне. По сравнению с трубами, произведенными обычным методом литья в песчаные формы, структура PAM-GLOBAL мельче в 30 раз в наружной части трубы и в 20 раз во внутренней части. Одно из основных преимуществ метода «Де Лаво» — это выдержка труб при температуре 950°С после их отливки, при которой происходит медленное и равномерное охлаждение. Вследствие подобной термической обработки образуется графит розеточной формы, а это ведет к улучшению механических свойств чугуна: к снижению внутренних напряжений, росту предела прочности на разрыв. Более того, с подобной термической обработкой связано мягкое число твердости по Бринеллю 210, что позволяет без труда обрабатывать трубы PAM-GLOBAL: они легко режутся, в том числе и неэлектрическими труборезами для чугунных труб. Во-вторых, при производстве труб PAM-GLOBAL применяется новое внутреннее покрытие из эпоксидной смолы с оптимизированными свойствами (толщина 130 мкм). Благодаря использованию данного усовершенствованного метода внутренние поверхности труб оптимально защищены от химических и механических воздействий, улучшены аэрогидродинамические показатели, что предотвращает образование осадка и наслоений, в результате чего покрытия труб и фасонных изделий PAM-GLOBAL значительно превосходят требования DIN EN 877. В-третьих, трубы PAM-GLOBAL снаружи защищены по всей длине красно-коричневой грунтовкой, поверх которой, при необходимости, можно нанести большинство лакокрасочных материалов, используемых для покрытия металлоконструкций. В-четвертых, все фасонные части PAM-GLOBAL проходят обработку внутренней и наружной поверхностей методом катафорезного электрофореза (KTL), фосфатированием, а также покрываются защитным эпоксидным слоем, который наносится при помощи погружения. Новое покрытие HPS 2000 фасонных изделий РAM-GLOBAL обеспечивает великолепную твердость поверхности, прочность схватывания с грунтовкой и точность совмещения контуров покрытия на краях. Катафорезное лакирование методом электрофореза относится к самым высококачественным и экологически чистым методам обработки поверхности. Защита поверхности отвечает самым строгим требованиям антикоррозийной защиты. Таким образом, обработанная по методу KTL фасонина выдерживает даже 2000-часовой тест на коррозионную стойкость в солевом тумане. Более того, поверхность прекрасно защищается от механических повреждений, также улучшается внешний вид изделий, так как толщина слоя в 70 мкм равномерно распределяется по всей поверхности, что позволяет избежать образования капель и подтеков. При выборе материала для системы канализации важным фактором являются требования к пожарной безопасности. В отличие от пластика чугун является безопасным в этом отношении материалом. Системы РAM-GLOBAL обладают лучшими огнезащитными и противопожарными свойствами, что подтверждается исследованиями, проводимыми в Германии и за рубежом. Сертификат испытаний № Р34 34/32 49 — MPA BS. Трубы и фасонные части РAM-GLOBAL состоят из чугуна с пластинчатым графитом в соответствии с DIN EN 1561. Этот материал соответствует классу строительных материалов А1, согласно DIN 4102 в Германии, и является негорючим. При повышенных требованиях противопожарной защиты в высотном строительстве системы РAM-GLOBAL незаменимы. Еще один важный параметр при планировании санитарно-технического оборудования — шумоизоляция. Из-за высокой массы единицы поверхности и свойств материала чугунные трубы РAM-GLOBAL в значительной степени поглощают звуковые волны. К тому же резиновый профиль оригинальных соединительных элементов РAM-GLOBAL предотвращает непосредственное соударение поверхностного сечения труб, при этом уменьшается передача корпусных шумов. В сочетании с настенной установкой (в том числе элементы Rapid, закрытые гипсокартонном) канализационные системы РAM-GLOBAL достигают показателей звукоизоляции значительно меньших максимально допустимого уровня шума в 30 дБ(А) для гостиничного сектора и значительно меньше допустимого уровня шума в 35 дБ(А). Для монтажа системы РAM-GLOBAL используются соединительные элементы, состоящие из зажимной гильзы из нержавеющей стали и эластичной уплотнительной манжеты из EPDM — стойкой к старению и кипятку резины. Монтаж осуществлять легко и быстро. Благодаря универсальности хомутных соединений обеспечивается легкий монтаж и демонтаж каждого элемента системы канализации: необходимо всего лишь ослабить два хомута и освободить необходимый элемент. Для реконструкции системы при замене отдельных элементов не требуются надвижные муфты, достаточно разобрать хомуты и вынуть заменяемый элемент. Канализационные и вентиляционные трубопроводы разрабатываются, в принципе, как безнапорные. Однако это ни в коей мере не исключает того, что при определенных режимах работы в трубопроводах может возникать давление. Поэтому канализационные трубопроводы должны длительное время выдерживать избыточное внутреннее и внешнее давление от 0 до 0,5 бар (5 м водяного столба). Это давление выдерживают уплотнения из всех разрешенных материалов, поскольку части трубопроводов монтируются или крепятся с продольным усилием. В связи с этим, требование надежного крепления или соединения с компенсацией продольного усилия касается, естественно, в первую очередь сточных трубопроводов, в которых может возникать внутреннее избыточное давление больше, чем 0,5 бар, например: 1. трубопроводы, пролегающие в зоне подпора; 2. водостоки внутри зданий; 3. напорные водопроводы установок по перекачке сточных вод. Для трубопроводов, в которых может возникать избыточное или пониженное давление более чем 0,5 бар, например водостоки внутри зданий, необходимо учитывать особые требования к трубам, фасонным частям, соединительным элементам и подвескам и опорам. В трубопроводах ниже уровня подпора может возникать рабочее давление, например, при подпоре из канализационной сети, которые могут привести к выскальзыванию соединений труб друг из друга. По этой причине в трубопроводах ниже уровня подпора нужно учитывать следующее: o до 0,5 бар в зоне подпора При соединительных элементах Rapid до DN 100 — никаких дополнительных мероприятий; При соединительных элементах Rapid от DN 125 до DN 200 — осевая фиксация при помощи обжимных манжет Rekord Record Kralle; При соединительных элементах CV/СЕ до 0,5 бар — осевая фиксация при помощи обжимных манжет CV Kralle. o более 0,5 бар в зоне подпора Все соединительные элементы должны фиксироваться при помощи соответствующих специальных обжимных манжет для системы SML, предназначенных для избыточных давлений более 0,5 бар. 1) Соединительные элементы Rapid, зафиксированные обжимными манжетами Record Rekord Kralle, выдерживают следующее избыточное давление: до 10 бар при диаметрах DN 40, DN 50, DN 70 и DN 100; до 5 бар при диаметрах DN 125 и DN 150; до 3 бар при диаметре DN 200. 2) Соединительные элементы CV и СЕ с обжимными манжетами CV Kralle выдерживают избыточное давление: до 3 бар при диаметрах от DN 50 до DN 300. Стояки обычных водостоков выше уровня подпора, как правило, не должны фиксироваться специальными обжимными манжетами. В вертикальных водостоках, открытых вверху, водяной столб не может действовать в качестве продольного усилия, поскольку трубы зафиксированы на случай продольного изгиба. Однако на случай смещения или изменения направления здесь также необходима фиксация при помощи специальных обжимных манжет и дополнительных опор. В напорных трубопроводах с соединительными элементами без компенсации осевого усилия, в которых существует внутреннее давление, или же оно может возникать в результате особых режимов работы, прежде всего, при изменениях направления, необходимо зафиксировать трубы, чтобы предотвратить выскальзывание или боковое смещение (в ходе испытаний и во время эксплуатации), используя соответствующие крепежные элементы. Для достижения необходимой компенсации осевого усилия, в напорных трубопроводах по перекачке сточных вод рекомендуется использовать соединительные элементы Rapid с обжимными манжетами Record Kralle, так как требуемые зажимы Record Kralle, в зависимости от номинального внутреннего диаметра, выдерживают давление до 10 бар (100 м водяного столба). Помимо преимуществ, связанных непосредственно со свойствами материала, которыми обладает чугунная канализация перед системами, выполненными из других материалов, есть еще одно. Применение чугунной безраструбной системы канализации экономически эффективно, несмотря даже на ее высокую себестоимость. Дело в том, что срок эксплуатации чугунной системы сравним со сроком эксплуатации самого здания, а, следовательно, систему не надо будет менять, к тому же расходы на ее обслуживание и ремонт незначительны.
