Современные системы принудительного водоотведения позволяют снять бóльшую часть этих ограничений и реализовать смелые идеи, которые раньше считались технически сложными или экономически нецелесообразными в реализации. Одним из элементов такой системы является канализационная насосная установка CITILIFT Trio.

Ограничения самотёчной канализации

Работа самотёчной канализации регламентируется действующими строительными нормами, в частности, СП 30.13330.2020 [1]. Ключевыми требованиями являются обязательный уклон трубопроводов, ограничения на количество и радиус поворотов, а также применение труб значительного диаметра, особенно при отводе «чёрных» стоков.

На практике это означает, что даже незначительное удаление сантехнического прибора от стояка может потребовать подъёма уровня пола или усложнения трассировки трубопроводов. При увеличении длины горизонтальных участков возрастает риск засоров, нарушения работы гидрозатворов и появления неприятных запахов. Эти факторы особенно критичны при реконструкции существующих помещений, где возможности изменения строительных конструкций ограничены.

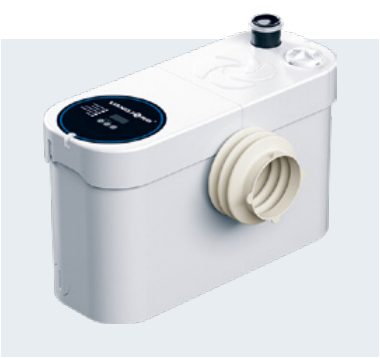

CITILIFT Trio — канализационная насосная установка (показана с установленной муфтой)

Принудительная канализация как инженерное решение

Системы напорной канализации предназначены для транспортировки сточных вод независимо от уклона трубопроводов и высотного положения сантехнического оборудования. Канализационные насосные установки различных типоразмеров применяются в случае невозможности обеспечения отведения стоков самотёком (например, при перепаде высот).

Использование таких систем позволяет:

  • прокладывать напорные трубопроводы малого диаметра;
  • обходить строительные конструкции без вмешательства в несущие элементы;
  • размещать сантехнические приборы ниже уровня основного стояка;
  • снижать требования к геометрии трасс и уклонам труб.

Конструкция и технические возможности CITILIFT Trio

Канализационная насосная установка CITILIFT Trio представляет собой компактное инженерное решение, объединяющее в одном корпусе рабочий резервуар, насосный агрегат и систему автоматического управления. Установка рассчитана на приём и транспортировку как «серых», так и «чёрных» стоков.

Наличие профессионального режущего механизма позволяет перерабатывать фекальные массы и твёрдоволокнистые включения в однородную жидкую фракцию, что обеспечивает надёжную работу системы при использовании напорных трубопроводов диаметром 32 или 40 мм без риска образования засоров. Производительность установки достигает 125 л/мин., что позволяет одновременно обслуживать до четырёх источников стоков, включая унитаз.

CITILIFT Trio допускает работу с горячими сточными водами температурой до +65°C в постоянном режиме и до +90°C кратковременно, что делает возможным подключение кухонных моек, стиральных и посудомоечных машин.

Гибкость подключения и монтажа

Конструкция установки предусматривает три всасывающих патрубка для подключения источников «серых» стоков, а также отдельный вход для отвода стоков от унитаза. Такая схема позволяет конфигурировать систему под конкретные условия объекта, задействуя только необходимые подключения. Также вход для отвода стоков от унитаза можно закрыть специальной заглушкой, которая входит в комплект, если данный вход не нужен при эксплуатации.

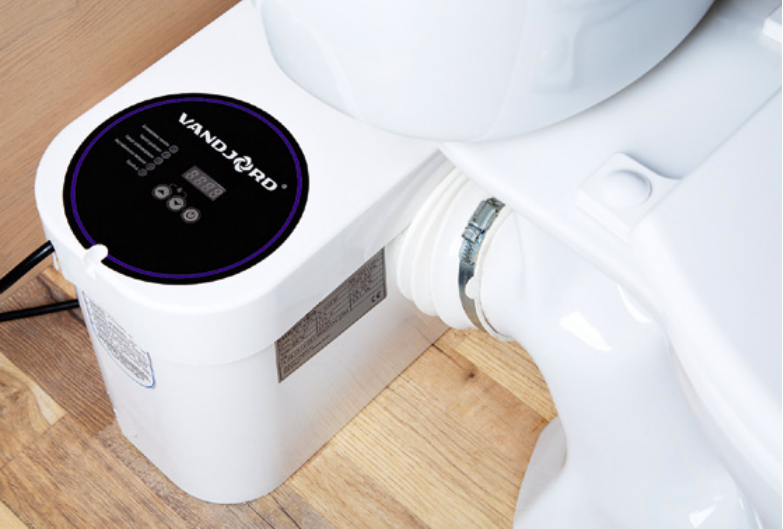

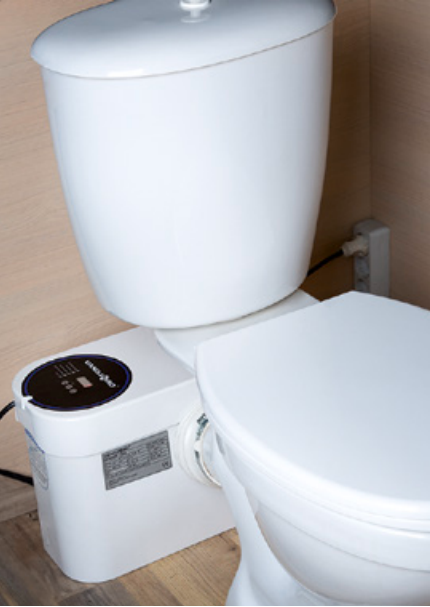

Напорный патрубок с возможностью поворота на 360° упрощает прокладку трубопровода и облегчает интеграцию установки в существующую планировку. Компактные габариты позволяют размещать CITILIFT Trio за унитазом, в сантехническом шкафу или в технической нише без ухудшения эстетики помещения.

Благодаря компактным размерам и наличию универсального монтажного комплекта установка CITILIFT Trio может применяться не только в новых проектах, но и при модернизации существующих систем водоотведения. Конструктивные и гидравлические параметры оборудования позволяют использовать её в качестве замены аналогичных решений других производителей без существенной переработки трубопроводов и строительных конструкций.

В частности, CITILIFT Trio может рассматриваться как альтернатива ранее установленным установкам западных брендов. Это упрощает задачи реконструкции и позволяет выполнять замену оборудования в сжатые сроки с минимальным вмешательством в отделку помещений.

Эксплуатационная надёжность

Установка CITILIFT Trio настроена на полностью автоматическую работу, за запуск и останов отвечает датчик уровня, а встроенные защиты обеспечивают бесперебойную работу в любых условиях. Электронные компоненты платы управления герметизированы, что повышает устойчивость оборудования к воздействию влаги.

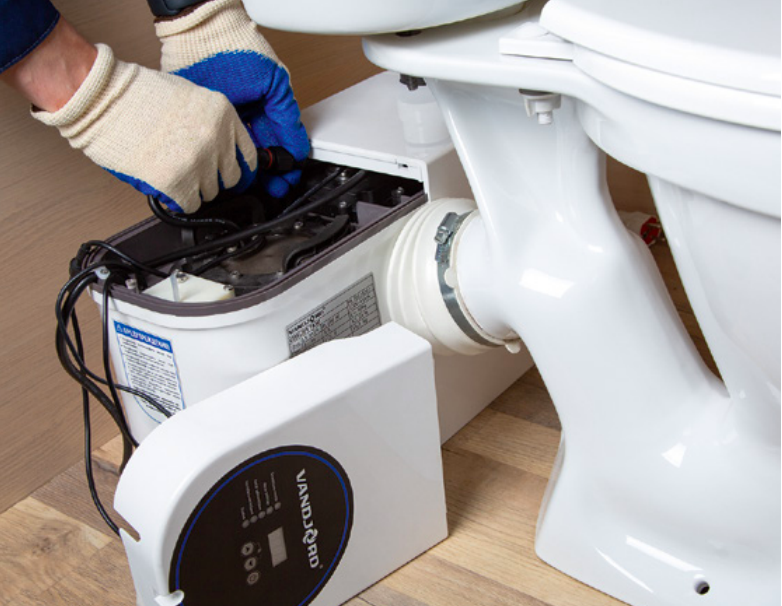

Разборная конструкция установки с использованием герметичных быстроразъёмных соединений обеспечивает удобный доступ ко всем узлам для технического обслуживания и сокращает время сервисных работ. Уровень шума в рабочем режиме не превышает 42 дБ(А), что соответствует требованиям к оборудованию, устанавливаемому в жилых помещениях.

Практические сценарии применения

Канализационная насосная установка CITILIFT Trio применяется в широком спектре проектов:

  • перенос кухни в удалённую часть квартиры;
  • устройство дополнительных санузлов;
  • организация водоотведения в подвальных помещениях;
  • реконструкция офисных и коммерческих объектов;
  • модернизация инженерных систем без вмешательства в несущие конструкции.

Заключение

Применение канализационной насосной установки CITILIFT Trio позволяет снять бóльшую часть ограничений, связанных с самотёчной канализацией, и значительно расширить возможности планировочных и инженерных решений в жилых и общественных зданиях. Для проектировщиков, инженеров и монтажных организаций это означает более гибкий подход к компоновке помещений, снижение объёма строительных работ и повышение функциональности объектов при соблюдении действующих нормативных требований.
