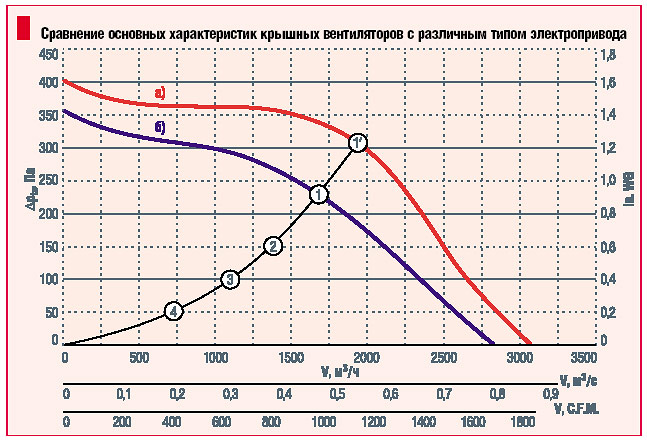

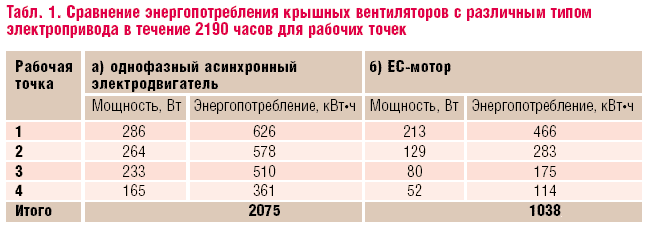

Специалистами концерна разработана новая модель электродвигателя с внешним ротором, получившая условное название ЕС-мотор. Новый электродвигатель работает от однофазной электрической сети напряжением 230 В. ЕС-мотор может быть использован в вентиляторах различного типа и имеет ряд преимуществ перед асинхронным двигателем с внешним ротором, которые мы рассмотрим на примере двух типов вентиляторов: свободно вращающееся колесо и вентилятор крышного типа. Приводимый в действие с помощью электронного коммутирующего устройства (контроллера) электродвигатель (ЕС-мотор) представляет собой электродвигатель постоянного тока. Но в отличие от обычного двигателя постоянного тока ЕС-мотор не имеет трущихся и изнашивающихся деталей, таких как коллектор и щетки. Эти детали заменены электронной платой ЕС-контроллера, не требующей обслуживания. Новые электродвигатели характеризуется высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. С помощью электронного контроллера ЕС-мотора могут быть реализованы дополнительные функции, например изменение направления вращения вентилятора, и ряд других. Благодаря конструкции с внешним ротором, ЕС-мотор с его компактными размерами и высоким КПД, предназначен главным образом для использования в системах вентиляции и кондиционирования. ЕС-мотор сочетает в себе преимущества асинхронного электродвигателя, такие как отсутствие необходимости в техническом обслуживании (замене щеток и коллектора), и возможность управления производительностью в широких пределах (особенно на малых скоростях), характерную для двигателей постоянного тока. Вентиляторы с новым типом двигателя характеризуются следующими преимуществами: o экономичная работа на любой скорости вращения рабочего колеса вентилятора (вплоть до нуля) и большое электрическое сопротивление обмотки; o пониженное тепловыделение, позволяющее при использовании вентиляторов с ЕС-мотором в системах кондиционирования уменьшить потери производительности холодильного оборудования на компенсацию тепловыделения электродвигателей вентиляторов; o габаритные размеры вентиляторов могут быть уменьшены благодаря конструкции с внешним ротором и преимуществам ЕС-мотора, в результате минимизируются недостатки, связанные с большими габаритными размерами, свойственные вентиляторам со стандартным двигателем; o максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и в сети с частотой 60 Гц); o высокий КПД при работе на малых оборотах; o конструкция с внешним ротором, обеспечивающая компактность. Центробежные вентиляторы со свободно вращающимся колесом Центробежные вентиляторы производства компании "Rosenberg Ventilatoren GmbH" модели GKHR и GKHM со свободно вращающимся колесом, где в качестве электропривода использован ЕС-мотор, имеют очень компактные размеры. Конструкция вентиляторов оптимизирована в отношении их производительности. Они сочетают в себе управляемый электроникой электродвигатель с внешним ротором и рабочее колесо новой конструкции. Вентиляторы крышного типа Вентиляторы крышного типа с ЕС-мотором представляют собой последнюю разработку концерна "Rosenberg Ventilatoren GmbH" на базе модели DV. Привод вентилятора обеспечивается электродвигателем с внешним ротором, управляемым электронным коммутирующим устройством (ЕС-контроллером). ЕС-контроллер размещен в корпусе вентилятора. Крышные вентиляторы с ЕС-мотором производства компании "Rosenberg" в стандартном исполнении снабжены датчиком давления (дифманометром). Скорость вращения электродвигателя вентилятора является зависимой от сигнала, поступающего от датчика давления, регулируется ЕС-контроллером в зависимости от установленного значения статического давления. Применение в системах вентиляции В результате ужесточения государственных требований направленных на улучшение энергосбережения и теплоизоляции зданий, необходимость в наличии управляемой системы вентиляции становится все более актуальной по многим причинам. Поскольку естественная вентиляция в современных зданиях с герметичными ограждающими конструкциями находит ограниченное применение, то использование управляемой механической вентиляции становится неизбежным. Механическая вентиляция позволяет избежать потерь тепла в результате бесконтрольной естественной вентиляции через открытые оконные проемы. Вентиляторы крышного типа с ЕС-мо-тором производства "Rosenberg Ventila-toren GmbH" легко управляются с целью обеспечения требуемых параметров и одновременно поддерживают максимальный коэффициент полезного действия а установленном Вами режиме работы. Периодическое увеличение расхода удаляемого воздуха требуется для кухонных помещений кафе, ресторанов и т.п. на время приготовления пищи и некоторое время после, а также для ванных комнат гостиниц после принятия душа (ванны). Вентилятор "Rosenberg" крышного типа с ЕС-мотором был разработан именно для этих целей. Энергопотребление вентилятора такого типа, благодаря применению ЕС-мотора, на 50% ниже, чем вентилятора с асинхронным электродвигателем. Это приводит к существенной экономии электроэнергии, что позволяет быстро компенсировать капитальные затраты в том случае, когда оборудование эксплуатируется круглосуточно. Постоянный контроль перепада статического давления на вентиляторе позволяет корректировать скорость вращения вентилятора, обеспечивая заданные параметры. Кроме того, это дает возможность периодически при необходимости изменять расход воздуха в вентиляционной системе, объединяющей помещения с различным назначением. Экономичность Ниже приведено сравнение основных характеристик (~2~ 1) и соответствующее энергопотребление (табл. 1 ~3~) крышных вентиляторов модели DV 355-4 с разными типами электродвигателя: а) однофазный асинхронный электродвигатель; b) ЕС-мотор. Выбранные для сравнения рабочие точки 1, 2, 3, 4 находятся на одной параболе с рабочей точкой, соответствующей максимальным характеристикам вентилятора с однофазным асинхронным электродвигателем (220 Па при 1550 м3/ч). Сопоставление графиков, отражающих зависимость перепада полного давления от производительности по воздуху, показывает, что применение ЕС-мотора позволяет увеличить КПД и полное давление, развиваемое вентилятором, за счет более высокого крутящего момента на валу ЕС-мотора. На графике это продемонстрировано рабочей точкой 1'. Сравнение энергопотребления вентиляторов одного типоразмера с различным видом электропривода приведено в таблице. Данные получены на основе результатов испытания оборудования в течение 8760 часов работы (24 часа в сутки в течение одного года) при одинаковом времени работы на каждом из четырех режимов, соответствующих рабочим точкам на графике. Во взятом для примера случае экономичность вентилятора с ЕС-мотором относительно аналогичной модели с асинхронным двигателем составляет около 50%. Если вентиляторы работают преимущественно на промежуточных скоростях, то экономия электроэнергии при эксплуатации вентилятора с ЕС-мотором может составить более 60%. Управление вентилятором через RS485 интерфейс ЕС-контроллер крышных вентиляторов нового типа имеет разъем для подключения кабеля RS485, с помощью которого возможен обмен данными между персональным компьютером и вентилятором для контроля и задания рабочих характеристик. Подключение к персональному компьютеру (ноутбуку) Подключение осуществляется с помощью адаптера RS485/RS232 и программного обеспечения, разработанного компанией "Rosenberg Ventilatoren GmbH" для персонального компьютера или ноутбука. Централизованное управление группой вентиляторов, объединенных в единую систему Использование ЕС-моторов в вентиляторах дает возможность объединять их в единую компьютерную сеть управления. Специально разработанное программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и, при необходимости, можно задавать режим работы индивидуального для каждого вентилятора в сети. Характеристики работы вентилятора работающего в единой сети управления могут быть централизованно скорректированы для удовлетворения параметров системы вентиляции. Данная технология позволяет настроить систему вентиляции в соответствии с требованиями конкретного потребителя.
