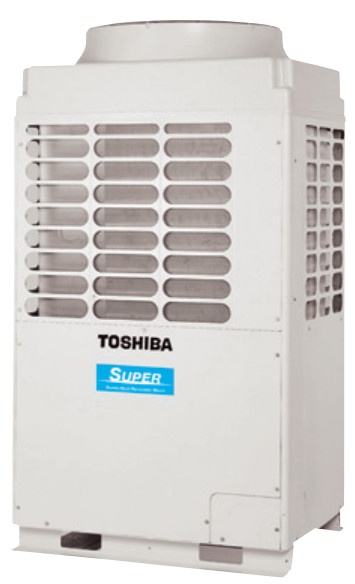

Принцип работы обычной системы кондиционирования в режиме охлаждения заключается в переносе тепла от менее нагретого тела (воздуха в помещении) к более нагретому телу (воздуху на улице) при помощи дополнительной работы (расход энергии на сжатие хладагента компрессором). Естественно при этом тепло, забираемое у комнатного воздуха, просто выбрасывается в атмосферу. В двухтрубных VRF-системах все внутренние блоки одновременно работают в режиме либо охлаждения, либо обогрева. В трехтрубных VRF-системах разные внутренние блоки могут одновременно работать в разных режимах. И именно в режиме, когда одни внутренние блоки охлаждают, а другие обогревают, и проявляется основное достоинство трехтрубных систем — рекуперация (повторное использование) тепла, т.е. тепло, забираемое из охлаждаемых помещений, не выбрасывается в атмосферу, а переносится в помещения, где требуется обогрев. Для осуществления этого процесса в систему добавляются дополнительные FS-блоки (распределители потоков). В зависимости от количества блоков, работающих на охлаждение или обогрев, система выбирает приоритетный режим работы внешнего блока и способ распределения потоков. Трехтрубные системы кондиционирования могут работать как в режиме 100 % охлаждения, так и в режиме 100 % обогрева, но в этих режимах энергоэффективность трехтрубных VRF-систем будет «на несколько копеек» меньше, чем у стандартных VRF-систем за счет более сложной сети и дополнительных элементов. Такие режимы, в среднем, занимают не более 20 % от общего времени работы системы кондиционирования. Все остальное время потребитель может экономить до 50 % электроэнергии за счет рекуперации тепла. Именно рекуперация тепла приводит к потрясающей энергоэффективности трехтрубных VRF-систем кондиционирования при работе внутренних блоков в разных режимах. Компания Toshiba выпускает уже вторую, усовершенствованную серию своих трехтрубных систем с рекуперацией тепла SHRM (Super Heat Recovery Multi). Теперь SHRM — это модульная система, которая может состоять максимум из трех внешних блоков суммарной производительностью до 84 кВт, количество внутренних блоков в одной системе может достигать 48 шт. Минимальнаяпроизводительность одиночного внешнего блока составляет 22,4 кВт, а максимальная — 33,5 кВт. Все внешние блоки системы SHRM, по аналогии с системой SMMS, комплектуются двумя идентичными, независимыми инверторными компрессорами двухроторного типа. То есть в системе в принципе отсутствуют компрессора без инверторного управления, что существенно расширяет возможности по регулированию производительности в режимах с частичной загрузкой. Унификация компрессоров позволяет любому блоку многоблочной системы быть «основным», обеспечивает равную наработку моточасов каждым компрессором и эксплуатацию системы даже при выходе из строя одного из компрессоров. Внутренние блоки для серии SHRM те же самые, что и в классической VRF-системе Toshiba SMMS. На данный момент это широкий модельный ряд, включающий в себя практически все современные типы внутренних блоков различной производительности. Подключение внутренних блоков к трехтрубной системе происходит при помощи уже упомянутого устройства FS (Flow selector) — «распределитель потоков». Блок FS представляет собой компактный модуль с электронными клапанами, которые и отвечают за режим работы теплообменника внутреннего блока. То есть к блоку FS подводятся три трубы системы с рекуперацией тепла, а выходят из него уже две трубы, подключаемые к стандартным трубам внутреннего блока. Для каждого внутреннего блока требуется отдельный FS-распределитель. В принципе, на один распределитель потоков можно подключить несколько внутренних блоков, но в таком случае все они будут работать в одинаковом режиме. Более того, внутренний блок можно подключить к трехтрубной системе и совсем без блока FS — в этом случае он всегда будет работать только на охлаждение (например в серверной). Блок FS достаточно компактный, легкий (не более 5 кг) и не требует отвода дренажа, что существенно сокращает дополнительные монтажные работы. В процессе эксплуатации FS-блок не требует обслуживания. Максимальное расстояние, на которое можно разнести внутренний блок и FS-распределитель, составляет 15 м. Трехтрубная система Toshiba SHRM проектируется практически аналогично обычной системе SMMS, но с рядом дополнительных ограничений, связанных с длинами трасс и присутствием в системе блоков FS. Самый простой и надежный способ подобрать Toshiba SHRM — это использование фирменной русифицированной программы подбора для VRF-систем Toshiba. Программа является универсальной и используется для подбора всех трех модификаций VRFсистем Toshiba — SMMS, SHRM и MiNi SMMS. Все допуски и ограничения уже заложены в программу подбора, что исключает возможные ошибки при проектировании. Кроме того, программа достаточно проста в использовании и по окончании подбора выдает не только схему, но и подробную спецификацию трехтрубной системы кондиционирования. Программа доступна на официальном сайте систем кондиционирования Toshiba — www.toshibaaircon.ru. Системы управления для Toshiba SHRM абсолютно аналогичны системам управления для SMMS. Это разнообразные индивидуальные пульты управления внутренними блоками, центральные пульты управления, комплекты для управления системой кондиционирования с помощью ПК и адаптеры для интеграции с BMS (протоколы LONWorks и BACnet). Для запуска и сервисного обслуживания трехтрубных VRF-систем Toshiba SHRM применяется специальная версия программного обеспечения Toshiba DAYNA-Doctor, работающая под Windows. Через фирменный адаптер, подключаемый к плате внешнего блока, на компьютер сервисного инженера поступает информация о текущем состоянии системы кондиционирования. Сервисная программа Toshiba DAYNA-Doctor позволяет полностью контролировать все параметры и создавать отчеты о запуске и работе всего холодильного цикла. На данный момент трехтрубные VRFсистемы с рекуперацией тепла только начали завоевывать достойное место на нашем рынке. Это связано с тем, что заказчики рассматривают не только первоначальные инвестиции в систему кондиционирования, но и стоимость ее эксплуатации в течении длительного срока. Для современных офисных центров трехтрубная VRF-система кондиционирования с рекуперацией тепла является одним из самых энергоэффективных вариантов. И чуть большие первоначальные инвестиции очень быстро компенсируются экономией электроэнергии в затяжные периоды межсезонья. Также стоит отметить, что все VRF-системы Toshiba производятся только на японском заводе компании Toshiba.
