Строительная отрасль России активно развивается — увеличиваются объёмы и масштабы строительства объектов различного назначения. Один из основных вопросов строительства — обеспечение бесперебойного теплоснабжения (отопление и приготовление горячей воды) новых объектов. Развиваются города, осваиваются новые территории, и, как следствие, подключение к существующим городским магистральным сетям не всегда возможно.

Практика показывает, что наиболее надёжный вариант — строительство автономных источников теплоснабжения. Основная задача системы теплоснабжения — снабжение зданий и сооружений теплом требуемого качества и в требуемом количестве для создания теплового комфорта находящихся в них людей или обеспечения технологических потребностей производственной деятельности. Требуемое качество и количество тепла в первую очередь обеспечиваются источниками тепла — котельным оборудованием. Кроме того, системы теплоснабжения должны соответствовать определённым показателям надёжности в плане безотказной работы. Надёжность котельной повышается путём модификации отдельных её элементов или через резервирование. Самый простой способ резервирования — это каскадная котельная.

Котельная с каскадной установкой котлов — это система теплоснабжения, в которой несколько котлов объединены в единый комплекс и работают параллельно. Один из основных признаков каскадной установки — единая система регулирования, которая управляет работой котлов: их последовательным включением и изменением мощности. В каскадной котельной общая тепловая нагрузка оптимально распределяется между несколькими котлами, в отличие от традиционных котельных с одним или двумя котлами, что повышает надёжность всей системы отопления и позволяет значительно экономить энергоресурсы.

Компания KD NAVIEN обладает многолетним опытом реализации каскадных установок для теплоснабжения объектов различного назначения.

Учитывая, что российские нормы в области теплоснабжения [1, 2] рекомендуют использовать многокотловые (каскадные) установки, KD NAVIEN определила для себя приоритетное направление развития NAVIEN Cascade System на территории Российской Федерации.

СП 89.13330.2016 [1]:

«4.16. Число и производительность котлов, установленных в котельной, следует выбирать, обеспечивая:

  • расчётную мощность котельной согласно 4.12;
  • стабильную работу котлов при минимально допустимой нагрузке в тёплый период.

При выходе из строя наибольшего по производительности котла в котельных первой категории оставшиеся котлы должны обеспечивать отпуск тепловой энергии потребителям первой категории в количестве, определяемом:

  • минимально допустимыми нагрузками (независимо от температуры наружного воздуха) — на технологическое теплопотребление и системы вентиляции;
  • режимом температуры воздуха наиболее холодной пятидневки с обеспеченностью 0,92 на отопление и ГВС при отсутствии возможности отключения нагрузки ГВС…»

При выходе из строя одного котла, независимо от категории котельной, количество тепловой энергии, отпускаемой потребителям второй и третьей категорий, следует обеспечивать в размере, указанном в пункте 5.5 СП 124.13330.2012 [2], если иное не предусмотрено заданием на проектирование.

СП 124.13330.2012 [2]:

«5.5. При технологических нарушениях в системе централизованного теплоснабжения в течение всего ремонтно-восстановительного периода должна обеспечиваться:

  • подача 100% необходимой теплоты потребителям первой категории (если иные режимы не предусмотрены договором);

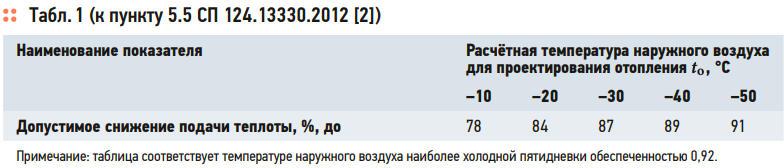

  • подача теплоты на отопление и вентиляцию жилищно-коммунальным и промышленным потребителям второй и третьей категорий в размерах, указанных в таблице 1…»

Таким образом, например, в Москве и Московской области (-30°C) при выходе из строя одного (самого мощного) котла оставшиеся в работе котлы должны обеспечить 87% отпускаемого тепла, а это значит, что в работе должны остаться восемь котлов из девяти. То есть в котельной должен быть установлен каскад из девяти котлов.

Преимущества каскадирования

Перечислим преимущества каскадных систем для теплоснабжения новых и реконструируемых объектов:

1. Высокая надёжность. При выходе из строя одного из котлов остальные продолжают работу, обеспечивая потребителя теплом.

2. Гибкость. Каскадная установка оптимально подстраивается под текущие потребности в тепле. Мощность легко регулируется путём включения и отключения отдельных котлов и плавным изменением их мощности, что позволяет адаптироваться к изменяющейся потребности в тепле.

3. Экономичность. Благодаря глубокой модуляции мощности и распределению нагрузки между несколькими котлами каскадная установка позволяет им работать в оптимальном режиме, повышая КПД, и максимально экономично использовать газ.

4. Оптимальная установка. Соединение котлов в каскад увеличивает варианты выбора котельной. Монтаж котельной можно осуществлять где угодно, отдельные котлы и компоненты каскадной котельной можно размещать произвольно, чтобы котельная поместилась в выбранном пространстве.

5. Удобство обслуживания и ремонта. Техническое обслуживание и ремонт отдельных котлов каскадной установки можно проводить без остановки всей системы.

6. Удобство транспортировки и монтажа оборудования. Несколько настенных котлов установить или смонтировать менее трудозатратно, чем один мощный котёл. Небольшие габариты и вес настенных котлов доказывают преимущество их установки в каскад при монтаже крышных котельных.

Для развития направления каскадных установок NAVIEN Cascade System компания KD NAVIEN предлагает передовое оборудование с уникальными рабочими показателями, на 100% адаптированное для эксплуатации на территории России.

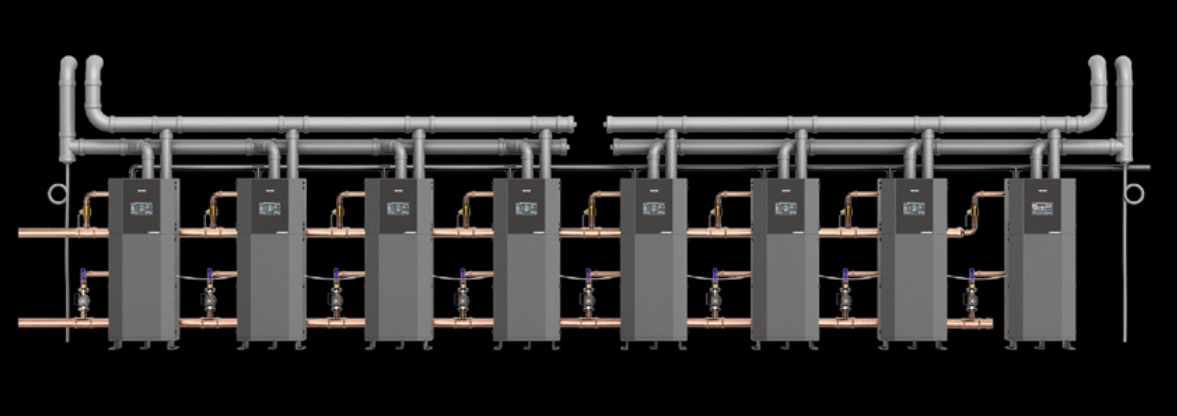

Каскадная система из восьми напольных одноконтурных газовых конденсационных котлов NAVIEN серии NFB700

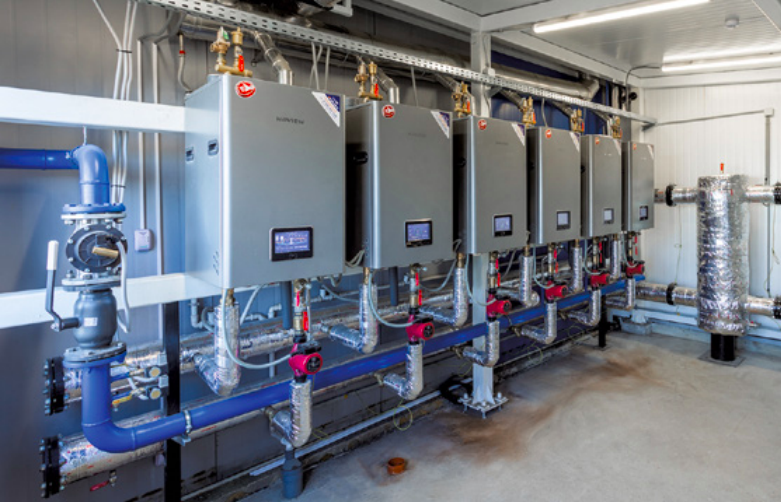

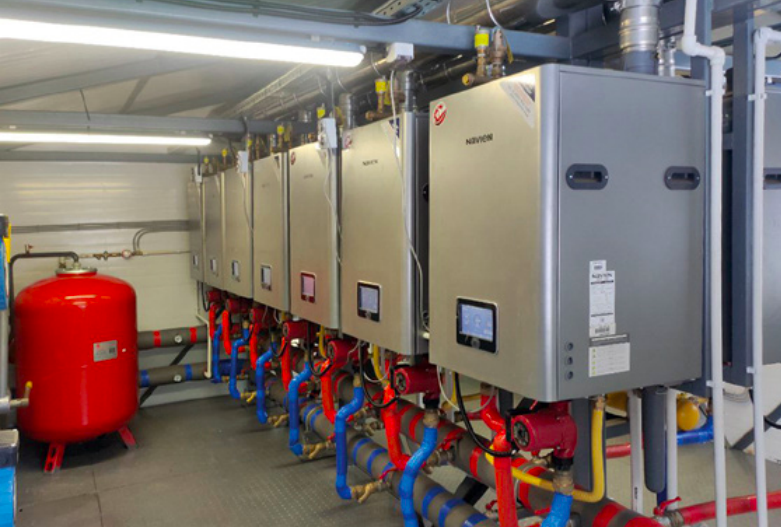

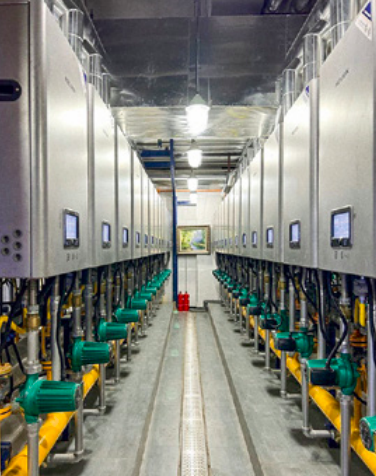

Настенные газовые конденсационные котлы NAVIEN

В каскадных установках NAVIEN Cascade System рекомендуется использовать настенные газовые конденсационные котлы NAVIEN моделей: NCB-52H (5,3–52,9 кВт), NFB-98H (6,3–98 кВт), NFB-130H (8,7–130 кВт).

Преимущества этих моделей котлов:

  • возможна работа как на природном, так и на сжиженном газе;
  • теплообменники выполнены из нержавеющей стали;
  • повышенный КПД — до 98,6%;
  • полностью адаптированы для России;
  • возможна эксплуатация при низком давлении газа;
  • установка в каскаде до 32 котлов;
  • идеально подходит для системы отопления любого типа.

Напольные газовые конденсационные котлы NAVIEN

В каскадных установках NAVIEN Cascade System рекомендуется использовать напольные газовые конденсационные котлы NAVIEN моделей: NFB700–150H (12,9–150 кВт), NFB700–190H (12,9–190 кВт), NFB700–250H (22,5–250 кВт) и NFB700–330H (22,5–330 кВт).

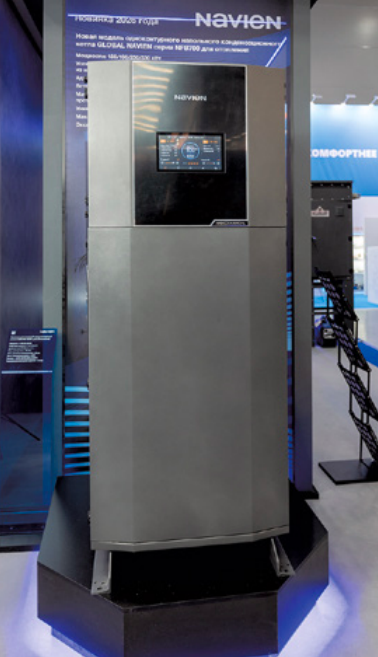

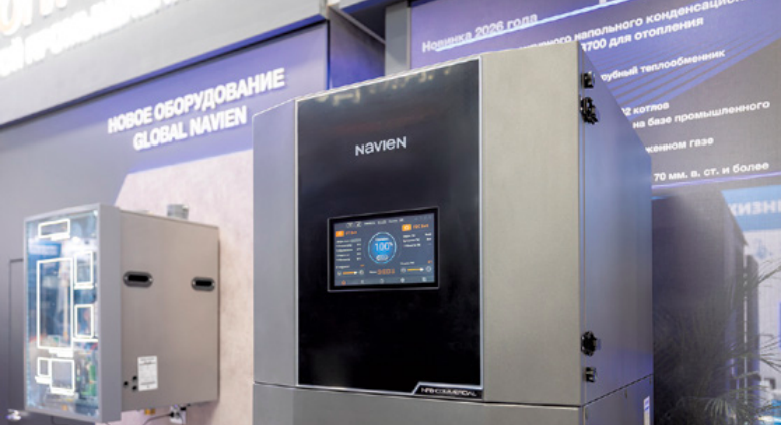

Напольный одноконтурный газовый конденсационный котёл NAVIEN серии NFB700

Преимущества этих моделей котлов:

  • работа на природном и сжиженном газе;
  • максимальная температура подачи — +95°C, рабочее давление до 10 бар;
  • усовершенствованный жаротрубный теплообменник из нержавеющей стали;
  • интеллектуальное управление с цветным сенсорным дисплеем диагональю 10,1ʺ и встроенным подключением по Wi-Fi;
  • двойная трубка Вентури обеспечивает стабильное соотношение воздуха и газа;
  • низкий уровень эмиссии NOx (менее 20 ppm);
  • котловой контроллер управляет каскадом до 32 котлов;
  • к коллективному дымоходу можно подключать до восьми котлов.

Каскадная система NAVIEN также позволяет сбалансировать нагрузку на каждый агрегат для увеличения срока службы.

Габаритные размеры котлов NAVIEN позволяют спокойно проносить их через стандартную дверь, поэтому котлы отлично подходят для реконструкции котельных, на которых установлены большие водогрейные котлы.

Котлы NAVIEN обладают высоким уровнем автоматизации — внутреннее подключение и подключение к внешним системам посредством универсального протокола Modbus.

Программа поддержки партнёров KD NAVIEN и постоянное повышение квалификации делают котлы NAVIEN разумным выбором для применения в сфере теплоснабжения объектов различного назначения.
