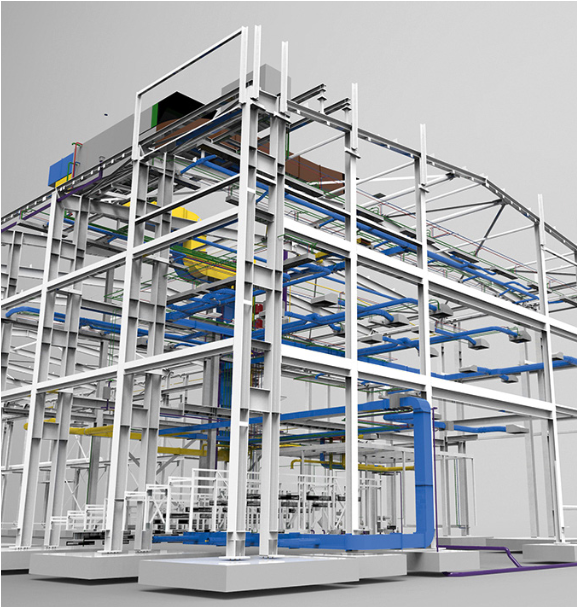

Современные инженерные системы — будь то отопление, вентиляция, кондиционирование воздуха, холодоснабжение или автоматизация — становятся всё более сложными и протяжёнными. Это связано как с ростом масштабов объектов, так и с повышением требований к энергоэффективности, надёжности и комфорту эксплуатации. В этих условиях проектировщики уже не могут обойтись без специализированных программных продуктов для подбора оборудования.
Роль программ подбора в современном проектировании
Программы подбора позволяют оперативно рассчитать параметры инженерных систем, выбрать подходящее оборудование и оценить его работоспособность в условиях, которые могут меняться в ходе реализации проекта. Они охватывают широкий спектр инженерных систем — от тепловых пунктов до систем вентиляции и автоматизации. Например, при проектировании тепловых пунктов можно подобрать регуляторы давления, теплообменники, насосы и регулирующие клапаны. При работе с холодоснабжением учитываются такие элементы, как испарители, компрессоры и терморегулирующие устройства.
В качестве примера давайте обратимся к такой категории устройств, как автоматика и шкафы управления. Шкаф автоматизации — это комплекс взаимосвязанных устройств, отвечающих за контроль, регулирование и защиту инженерных систем. Он включает в себя контроллеры, обеспечивающие логику работы системы, тепловые реле для защиты двигателей, контакторы для коммутации цепей, а также частотные преобразователи, позволяющие точно управлять скоростью вращения насосов или вентиляторов. В состав шкафа входят и измерительные устройства — датчики давления, температуры и расхода, а ещё — приводы клапанов, управляющие потоками теплоносителя.
Современные программы подбора дают возможность не просто выбрать каждый из этих компонентов по отдельности, но и рассчитать весь шкаф управления, как единое целое. Это позволяет заранее учесть совместимость оборудования, проверить соответствие электрических и коммуникационных параметров, а также сформировать полный комплект документации — от спецификации до принципиальных схем подключения.
Форматы работы с программами подбора
Современные инженерные конфигураторы предлагают разные форматы взаимодействия — от простого онлайн-доступа до полноценных программ для локальной установки.
Онлайн-доступ 24/7
Один из самых удобных и доступных форматов — это работа с программой через веб-интерфейс. Онлайн-конфигураторы позволяют начать подбор буквально за считанные минуты после входа на сайт производителя. Доступ возможен круглосуточно и не требует установки специального программного обеспечения.
Такие программы предоставляют информацию о наличии товара на складе и его стоимости, а некоторые позволяют сразу оформить заказ или сформировать коммерческое предложение, что особенно удобно для сотрудников отделов продаж и проектных инженеров.
Локальные программы для установки на ПК
Плагины, приложения, расширения, которые расширяют функционал программ для проектирования.
Подбор оборудования: отдельные компоненты или целые системы
Проектирование инженерных систем предполагает два подхода к подбору оборудования: выбор отдельных элементов или комплексный подбор всей системы как единого целого. Сначала поговорим о подборе отдельных компонентов. Часто проектирование начинается с выбора отдельных узлов и устройств, из которых состоит система. Такой подход позволяет детально рассмотреть параметры каждого элемента и проверить его соответствие заданным условиям.
Например, при подборе теплообменника инженер указывает температуру греющего и нагреваемого контуров, а также необходимую тепловую мощность. Для регулирующего клапана важными исходными данными становятся перепады давления и расход теплоносителя, которые он должен выдерживать. Насосное оборудование, в свою очередь, подбирается на основе таких параметров, как напор и расход рабочей среды.
Каждый из этих компонентов может быть рассчитан с помощью отдельного конфигуратора. Подобная пошаговая работа даёт возможность глубоко погрузиться в технические характеристики каждого устройства и выбрать оптимальный вариант для конкретной задачи.
С развитием программного обеспечения всё бóльшую популярность набирает комплексный подход — когда система рассматривается как единое целое. Например, можно подобрать все оборудование теплового пункта за один раз, указав общие параметры.
Пример программы подбора (DCAD)

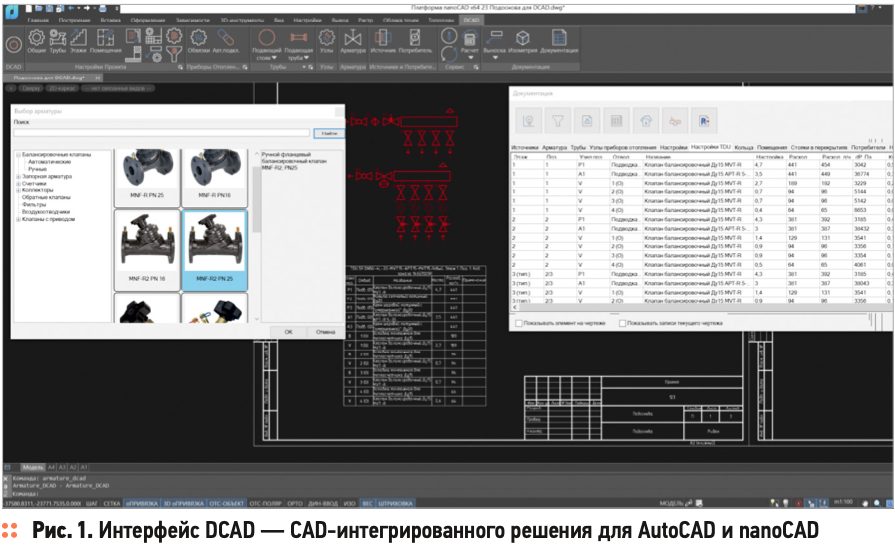

Одним из мощных инструментов для комплексного проектирования систем отопления и теплоснабжения является программа DCAD, разработанная российским производителем (рис. 1 и 2).
Это CAD-интегрированное решение для AutoCAD и nanoCAD, что делает его удобным для использования в проектной практике. Программа позволяет не только строить графические схемы систем, но и выполнять точный гидравлический расчёт с учётом потерь давления на каждом участке. Результатом работы становится полноценная проектная документация, оформленная в соответствии с ГОСТ.
Кроме того, DCAD поддерживает экспорт чертежей и схем в форматах DWG и DXF — это упрощает их дальнейшее использование в рабочих проектах. Важно и то, что программа рассчитана на работу не только с оборудованием разработчика, но и с продуктами других поставщиков, что делает её универсальным инструментом при создании проекта с решениями от различных производителей.
Вывод результатов подбора
После завершения расчётов пользователь получает «лист подбора» — подробный документ, в котором собраны главные параметры выбранного оборудования. Обычно он формируется в формате PDF и содержит технические характеристики устройства, его габаритные размеры, допустимые условия эксплуатации, а также рекомендации по комплектации, например, подходящие фланцы или приводы. В документ могут быть включены ссылки на паспорта, сертификаты и другую сопроводительную документацию, что упрощает согласование.
Особое преимущество современных программ подбора — возможность предоставить не один, а несколько вариантов оборудования, подходящих под заданные условия. При этом они могут быть отсортированы по различным критериям: минимальной стоимости, оптимальным техническим характеристикам, компактности или наличию на складе. Такой подход позволяет проектировщику быстро сравнить альтернативы и выбрать наиболее подходящий вариант с учётом как инженерных, так и коммерческих факторов.
Поверочные расчёты
Поверочный расчёт — это важный этап, на котором уже подобранное оборудование проверяется на соответствие новым, изменившимся условиям эксплуатации. Такая необходимость возникает достаточно часто — например, когда в ходе реализации проекта увеличивается тепловая нагрузка, корректируется температурный график или изменяется расход рабочей среды. В таких случаях важно понимать, способно ли выбранное оборудование справиться с обновлёнными параметрами без потери эффективности или надёжности.
Процесс поверочного расчёта выглядит достаточно просто: пользователь открывает ранее сохранённый проект, вносит новые исходные данные и запускает пересчёт. Программа анализирует, как оборудование будет работать в новых условиях, и выводит результаты для оценки. Если окажется, что выбранный элемент не соответствует изменённым требованиям, система может предложить альтернативные модели или указать, насколько нужно скорректировать мощность или другие параметры для достижения нужных показателей. Всё это позволяет оперативно адаптировать проект к реальным изменениям и избегать дорогостоящих переделок на более поздних этапах.
Альтернативы онлайн-подбору
Хотя онлайн-конфигураторы сегодня считаются одним из самых эффективных инструментов подбора оборудования, они не единственный доступный способ. В зависимости от сложности задачи, сроков реализации проекта и необходимости детального согласования решений инженеры могут использовать и другие подходы.
Один из традиционных методов — заполнение опросного листа и обращение к техническому специалисту производителя. Этот способ особенно удобен при нетиповых или сложных решениях, где требуется экспертная оценка. Кроме того, возможен самостоятельный подбор без использования ПО — однако в данном случае требуются глубокие знания нормативной базы, формул гидравлических и тепловых расчётов, а также опыта работы с каталогами оборудования.
В рамках онлайн-подбора можно выбирать между разными уровнями интерактивности — от простого выбора оборудования по параметрам до комплексного расчёта всей системы. Вывод здесь такой — выбор метода зависит не только от квалификации проектировщика, но и от конкретных условий проекта: его масштаба, срочности и требований к документальному сопровождению.
Личный кабинет пользователя
Личный кабинет в системе подбора оборудования — это удобный инструмент, который помогает не только хранить данные, но и эффективно управлять проектами на всех этапах их разработки. Через личный кабинет пользователь может сохранять результаты выполненных расчётов, возвращаться к ним в любой момент и вносить изменения — например, выполнять повторные или поверочные расчёты при корректировке исходных данных. Отметим, что личные кабинеты доступны не у всех производителей. В частности, такая опция есть в системе подбора оборудования компании «Ридан».
Перспективы развития программ подбора
Развитие цифровых инструментов для проектирования не стоит на месте — программы подбора инженерного оборудования продолжают совершенствоваться, предлагая пользователям всё более продвинутые функции. В ближайшем будущем можно ожидать значительных улучшений в нескольких ключевых направлениях. Одно из них — повышение информативности результатов. Вместо простого списка подходящих моделей пользователи смогут получать более детализированные данные: графики работы оборудования, прогнозируемую эффективность в разных режимах, рекомендации по обслуживанию и даже оценку долговечности.
Ещё одна важная тенденция — переход от подбора отдельных элементов к комплексному проектированию целых систем. Это позволяет рассматривать оборудование как часть единой инженерной структуры, где изменения одного параметра автоматически учитываются во всей цепочке.
Не менее актуально развитие мультибрендовой совместимости, что даёт возможность использования решения различных производителей в рамках одного проекта без потери точности расчётов.
Также стоит ожидать дальнейшего развития облачных технологий, которые обеспечат доступ к проектам с любого устройства и позволят нескольким специалистам работать над одним решением одновременно.
Наконец, будет расти точность и глубина расчётов — за счёт внедрения новых алгоритмов, учёта дополнительных факторов эксплуатации и интеграции с данными реального времени.
Все перечисленные изменения направлены на то, чтобы сделать онлайн-подбор не просто вспомогательным инструментом, а полноценным помощником при проектировании сложных инженерных систем.
