О выборе регуляторов давления для квартир в МКД

(0) (1597)
Опубликовано в журнале СОК №9 | 2016

Регуляторы давления, установленные на вводах хозяйственно-питьевого водопровода в квартиры многоэтажных зданий, предохраняют водоразборную арматуру и водопотребляющее оборудование квартир от воздействия избыточного давления воды со стороны источника водоснабжения, снижают до нормативного значения расход воды через точки водоразбора, уменьшают шум в квартирной системе и по стояку в целом. Что необходимо учесть при выборе регуляторов давления на этапе проектирования хозяйственно-питьевого водопровода?

Правила и рекомендации

В обязательном для применения на территории РФ СП 30.13330.2012 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*» чётко определены требования к гидростатическому давлению в системе хозяйственно-питьевого или хозяйственно-противопожарного водопровода, которое не должно превышать определённых значений, а именно:

  • 0,45 МПа (не более 0,6 МПа для зданий, проектируемых в сложившейся застройке) на отметке наиболее низко расположенного санитарно-технического прибора;
  • 0,2 МПа (или не более паспортных данных приборов) на отметке наиболее высоко расположенных приборов.

При расчётном давлении в сети, превышающем указанное давление, необходимо предусматривать устройства (регуляторы давления), снижающие давление.

Регуляторы давления, устанавливаемые в системе хозяйственно-питьевого водопровода, должны обеспечивать после себя расчётное давление как при статическом, так и при динамическом режимах работы системы. Установку регулятора давления на вводе в квартиру следует предусматривать после запорной арматуры и фильтра перед водосчётчиком и манометром для контроля за работой и наладкой регулятора.

Таким образом, установка регуляторов давления на вводах хозяйственно-питьевого водопровода в квартиры многоэтажек регламентирована и обоснована.

Однако общие требования к параметрам регуляторов давления, обеспечивающих выполнение нормативных показателей объёмных расходов и давлений при эксплуатации систем водоснабжения многоэтажных зданий и безопасность использования сантехнических приборов, ориентируясь на которые проектировщик мог бы безошибочно выбрать регуляторы давления из широкого ассортимента представленной на рынке трубопроводной арматуры, всё ещё требуют уточнения.

Во всяком случае, в некоторых стандартах, действующих в РФ, эти требования, на наш взгляд, сформулированы несколько тенденциозно и неполно.

Например, ГОСТ Р 55023-2012 «Регуляторы давления квартирные. Общие технические условия», разработанный одним из российских производителей регуляторов давления, распространяется на устройства с номинальными диаметрами DN15 и DN20 и на номинальное давление воды до PN = 2,5 МПа (25 кгс/см2), предназначенные для установки в жилых зданиях в системе водоснабжения.

ГОСТ Р 55023-2012 должен использоваться при проектировании и изготовлении квартирных регуляторов давления, а также в целях подтверждения их соответствия.

Однако квартирные регуляторы давления по ГОСТ Р 55023-2012 — это лишь часть множества возможных воплощений регуляторов давления, упомянутых в Своде Правил 30.13330.2012. Для обеспечения «после себя расчётного давления как при статическом, так и при динамическом режимах работы системы» в системах хозяйственно-питьевого водопровода многоэтажных зданий на законных основаниях могут применяться регуляторы с техническими характеристиками, отличными от квартирных, как отечественного, так и импортного производства, в том числе универсальные.

Решение о выборе конкретных моделей регуляторов давления для установки на вводах водопровода в квартиры многоэтажных зданий остаётся за проектировщиком. Именно проектировщик, основываясь на своём опыте и внутреннем убеждении, учитывая требования действующей нормативной документации и данные производителей регуляторов давления, должен позаботиться о том, чтобы закладываемые в проект устройства отвечали требованиям безопасности, долговечности, комфортного водопользования и не вызывали проблем у службы эксплуатации здания.

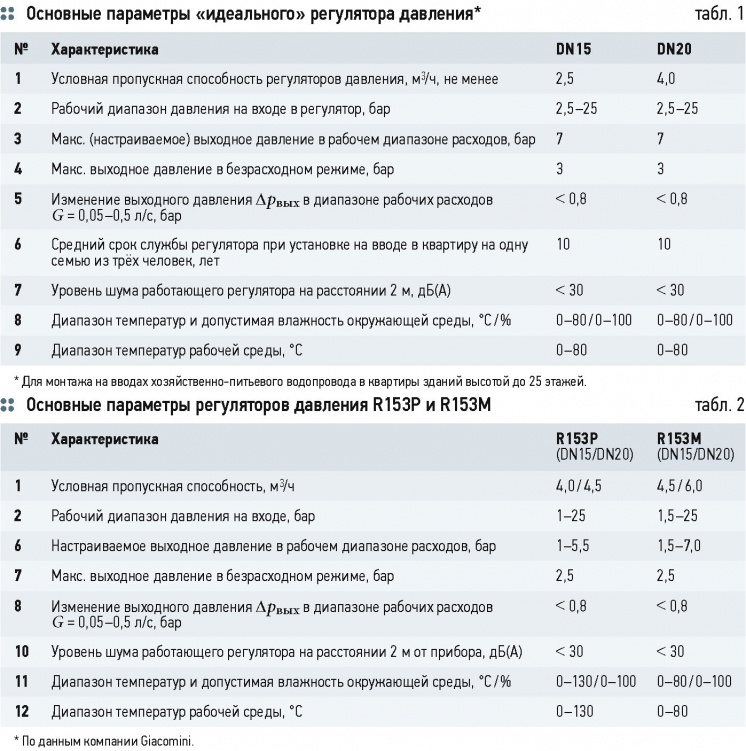

При выборе регуляторов давления для установки на вводах водопровода в квартиры жилого здания высотой до 25 этажей можно сравнить претендентов с «идеальным» регулятором давления (определение, конечно, условное), основные параметры которого были определены по нашей просьбе экспертами из городов Москвы и Санкт-Петербурга, компетентными в вопросах проектирования и эксплуатации систем водоснабжения многоэтажных и высотных зданий. Эти данные представлены в табл. 1.

Отметим, что предлагаемое сравнение целесообразно, если с «идеалом» сравниваются качественные регуляторы давления, не относящиеся к так называемой «технике ценового компромисса», заявленные технические характеристики которых соответствуют их реальным значениям, а производитель имеет большой практический опыт производства регулирующей арматуры и минимальное количество рекламаций.

Рекомендуем обратить внимание на регуляторы давления европейских компаний, которые покупают для своих нужд требовательные и законопослушные европейские потребители. Например, на поршневые и мембранные регуляторы давления серии R153 итальянской компании Giacomini — одного из наиболее авторитетных производителей регулирующей арматуры во всём Старом Свете.

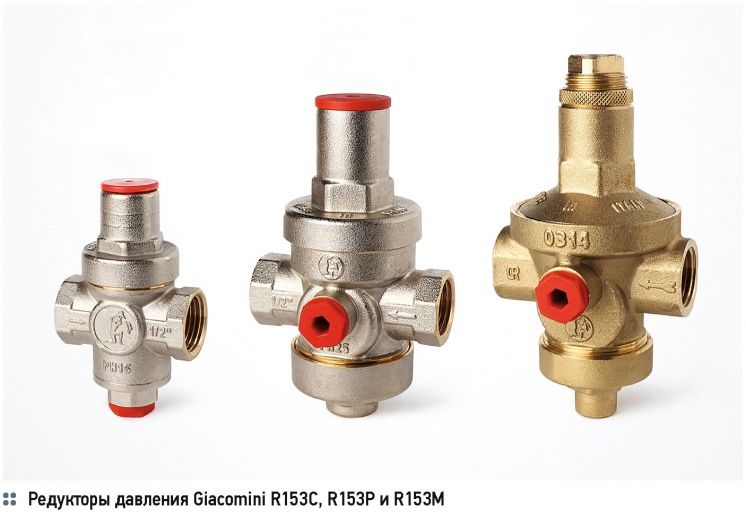

О выборе регуляторов давления для квартир в МКД . 9/2016. Фото 1

В квартирах и не только

Регуляторы давления Giacomini серии R153 применяются в промышленности и в быту для редуцирования и поддержания давления воды или другой среды внутри трубопровода с учётом заданного при их настройке значения. Они созданы, а затем «доведены до ума» несколькими поколениями итальянских инженеров и технологов. За последние годы эти регуляторы были установлены и по сей день исправно работают в тысячах трубопроводных систем по всему миру!

Как поршневые, так и мембранные регуляторы серии R153 соответствуют требованиям специализированного европейского стандарта EN 1567 «Арматура водопроводная для зданий. Редукционные и комбинированные редукционные клапаны для воды. Требования и испытания». Однако область применения этих регуляторов не ограничена системами холодного и горячего водоснабжения зданий.

В Италии они, например, часто находят применение в установках для кондиционирования воздуха (чиллер-фанкойловых системах), в санитарно-техническом оборудовании, в ирригационных системах, системах распределения сжатого воздуха (немасляного тумана) и др. Помимо воды регуляторы работают на гликолевых растворах с концентрацией гликоля до 50 %.

Основные параметры регуляторов давления Giacomini R153P и R153M приведены в табл. 2. Как видно, основные параметры регуляторов давления R153P и R153M производства компании Giacomini максимально приближены к параметрам «идеального» регулятора давления для монтажа на вводах хозяйственно-питьевого водопровода в квартиры многоэтажных зданий. Регуляторы Giacomini отвечают требованиям нормативных документов, обязательных для использования в РФ проектировщиками систем водоснабжения многоэтажных зданий.

Так, в соответствие с рекомендациями производителя температура перемещаемой среды для поршневого регулятора давления R153P не должна выходить за границы диапазона от 0 °С (до замерзания жидкости) и до 130 °C, а для мембранной модели R153M — от 0 до 80 °C. Это означает, что указанные регуляторы серии R153 не имеют ограничений по температуре при установке на вводах в квартиры и могут использоваться в системах как холодного, так и горячего водоснабжения.

Действительно, в соответствие с СП 30.13330.2012 температура горячей воды в местах водоразбора должна соответствовать требованиям СанПиН 2.1.4.1074 и СанПиН 2.1.4.2496 и быть не ниже 60 °С и не выше 75 °С.

Нижняя граница температуры холодной воды, подаваемой в хозяйственно-питьевой водопровод многоквартирного дома, не нормирована, однако на практике ниже границы 1-2 °С она в исправной системе водоснабжения не опускается.

Диапазон регулирования давления на выходе из регулятора модели R153P может составлять от 1 до 5,5 бар, из R153M — от 1,5 до 7,0 бар. Заводская настройка для этих моделей составляет 3 бара — такое давление является оптимальным для эксплуатации многих моделей водоразборной арматуры и водопотребляющего оборудования импортного производства.

Максимальное рабочее давление на входе в регуляторы может составлять 25 бар. Это позволяет использовать регуляторы давления R153P и R153M в зданиях высотой до 75 м, водопровод для которых проектируется в соответствие со Сводом Правил 30.13330.2012. Давление со стороны источника водоснабжения, измеренное на входе в регуляторы давления, в таких системах обычно составляет не более 7,2-7,5 бар, что почти в три раза меньше потенциальных возможностей регуляторов Giacomini.

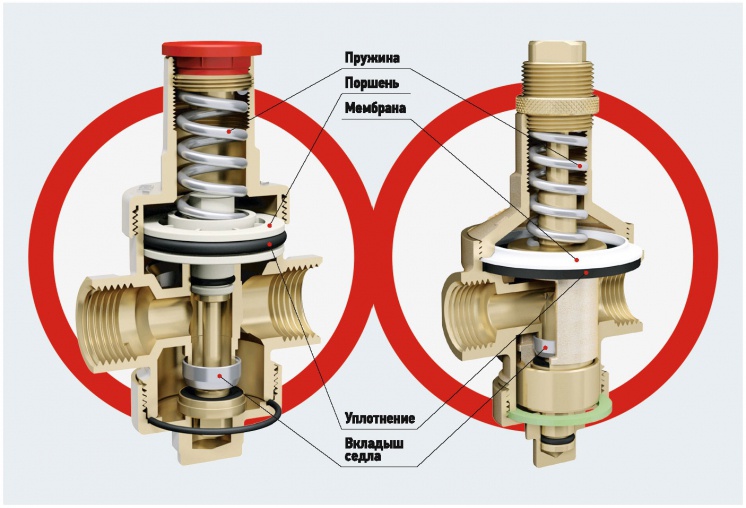

О выборе регуляторов давления для квартир в МКД . 9/2016. Фото 2

Фактор формы

На вводах хозяйственно-питьевого водопровода в квартиры многоквартирных зданий сегодня устанавливают моноблочные регуляторы, а также гибридные многофункциональные устройства, которые, помимо редуцирования и поддержания на заданном уровне давления «после себя», выполняют также функции запорной арматуры и фильтрующего устройства. Компания Giacomini поставляет регуляторы давления серии R153 только в моноблочной компоновке.

Надёжность моноблочного регулятора при прочих равных всегда выше, чем надёжность гибрида, совмещающего в одном корпусе регулятор и фильтр или же регулятор, фильтр и запорный кран. Выход из строя моноблочного регулятора ни при каких условиях не влечёт за собой замену исправных элементов системы, установленных до регулятора.

Для ремонта или замены моноблочного регулятора нет необходимости отключать стояк, так как перед таким регулятором всегда имеется запорное устройство. А вот для замены гибрида со встроенным запорным устройством обычно требуется отключение стояка, вследствие чего водоразбор прекращается во всём подъезде, что вызывает справедливые жалобы со стороны жильцов.

В процессе конструкторской проработки и монтажа хозяйственно-питьевого водопровода моноблочные регуляторы зачастую намного проще «вписать» в ограниченное пространство сантехнического шкафа, чем гибридное устройство. Также не нужно дублировать фильтрующий элемент гибрида при необходимости установки более эффективного фильтра, подобранного под конкретные условия эксплуатации. На время проведения регламентных и ремонтных работ ранее установленный моноблочный регулятор легко демонтируется и заменяется сгоном соответствующей длины. Подобрать или изготовить сгоны из трубы нужного диаметра несложно, в отличие от заглушек для гибридов.

Качество материалов и технологий

Латунь, используемая для изготовления корпусов регуляторов давления некоторыми производителями в странах ЮгоВосточной Азии, содержит в себе лом цветных металлов с неконтролируемым количеством добавок. В питьевой воде, поступающей через корпуса таких регуляторов в квартиры, может увеличиваться (вплоть до превышения ПДК) содержание металлов, например, свинца.

Для производства корпусов регуляторов давления серии 153 компанией Giacomini используется исключительно высококачественное сырье. Регуляторы давления серии 153 соответствуют стандартам, установленным европейскими органами здравоохранения, касающимся транспортировки пищевых жидкостей и питьевой воды.

Корпуса регуляторов Giacomini изготавливают методом горячего прессования. По сравнению с литьём технология горячего прессования позволяет добиться более высокого качества готовых изделий, которые обладают повышенной прочностью, меньшими отклонениями от заданных при их проектировании размеров.

Например, мембранный регулятор давления R153M выполнен из латуни DZR, устойчивой к коррозии (согласно нормативу EN 806-2 A.1), имеет усиленную механическую прочность корпуса и внутренних деталей для защиты от гидроударов и абразивного износа, индифферентен по отношению к перемещаемой через него воде с высоким содержанием хлора.

Как в поршневой модели R153P, так и в мембранной модели R153M компенсационное седло выполнено из высококачественной нержавеющей стали AISI 303. Оно намного лучше противостоит кавитационным процессам и позволяет проводить регулирование давления с высокой точностью.

Уплотнительные кольца поршневых моделей выполнены из этилен-пропиленов ого эластомера (EPDM) с низким коэффициентом трения, отличаются повышенной износоустойчивостью, вследствие чего почти не нуждаются в техобслуживании. Поршневой узел обеспечивает точность регулировки и бесшумность работы регуляторов.

Эластичная мембрана в мембранной модели R153M также выполнена из материала на основе EPDM, дополнительно усилена полиамидным материалом с высокой механической прочностью и соединена с уплотнительным кольцом из пористой резины на основе EPDM, что гарантирует надёжность и высокую точность регулировки давления.

Технические решения и инновации, воплощённые в конструкции регуляторов серии R153 компании Giacomini, обеспечивают им высокий уровень эксплуатационной надёжности. Эти устройства можно отнести к числу лучших моделей регуляторов давления, монтируемых в системах водоснабжения зданий разной этажности как в России, так и за рубежом.

О выборе регуляторов давления для квартир в МКД . 9/2016. Фото 3
