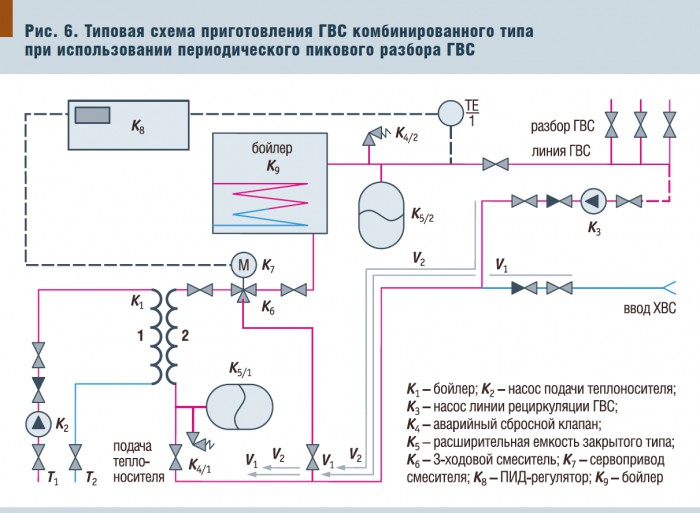

Схема ГВС накопительного типа Как правило, такая схема применяется для ГВС коттеджей. Разбор горячей воды в доме имеет периодический пиковый характер, т.е. он интенсивней во время завтрака, обеда и ужина. В качестве накопительной емкости используется бойлер. Бойлер — это емкость, предназначенная для приготовления, аккумулирования и хранения ГВС. Наружная теплоизоляция бойлера выполнена из пенополиуретана, внутренняя поверхность бойлера покрыта стеклоэмалью, которая предотвращает образование известковой накипи, упрощает чистку и обеспечивает повышенную гигиеничность производимого ГВС. Внутри бойлера также установлен магниевый анод, он защищает его от блуждающих токов. В тело бойлера вварена гильза для установки терморегулятора. Терморегулятором устанавливают температуру нагрева воды, по нормам температура воды не должна превышать 55–60°С, при более высокой температуре возможно получения ожога кожи. Объем бойлера зависит от количества проживающих людей и точек разбора горячей воды. Нагревательный элемент бойлера может быть электрическим, водяным, а также возможно присутствие обоих типов нагревателей. Это так называемые бойлеры с комбинированными нагревом. Бойлеры с электрическим нагревом применяют там, где нет горячего теплоносителя, нагрев воды осуществляется встроенным электрическим нагревателем, а бойлеры с водяным нагревом применяют там, где есть горячий теплоноситель и нагрев воды осуществляется через встроенный теплообменник в виде змеевика. Комбинированные бойлеры имеют возможность в зимний период времени нагревать воду горячим теплоносителем от котельной, а в летний — электричеством. Такую комбинацию нагрева бойлера используют на Западе, поскольку стоимость энергоносителей там одинакова. В качестве горячего теплоносителя используется котловая вода котельной. Типовая схема подключения бойлера к теплоносителю и холодному водоснабжению (далее ХВС) показана на рис. 1. Работа схемы для приготовления горячей воды, показанной на рис. 1, осуществляется следующим образом. Как было описано выше, в тело бойлера вварена гильза, в которую установлен датчик регулируемого термостата. Этот термостат измеряет температуру воды в бойлере. Если измеренная температура в бойлере ниже установленной уставки термостата, то его контакты переходят в состояние «запроса» на приготовление ГВС. По этому сигналу происходит включение котла и насоса К2 в работу. При достижении температуры воды в бойлере установленной уставки термостата его контакты переходят в состояние «отбой запроса» на приготовление горячей воды, при этом котел и насос К2 переходят в отключенное состояние. Ввод ХВС в бойлер осуществляется через обратный клапан, он предотвращает «уход» ГВС во время исчезновения ХВС. На входе в бойлер до его запорной арматуры установлен аварийный сбросной клапан К4, который защищает бойлер от высокого давления, и установлена расширительная емкость закрытого типа К5, для компенсации температурных расширений воды. Рециркуляция ГВС осуществляется от последнего водоразборного крана. Для нормальной работы линии рециркуляции на ней установлен насос К3. Во время разбора горячей воды проток воды V1 идет от ХВС, когда нет разбора горячей воды, проток воды V2 идет с линии рециркуляции. Если самая дальняя точка разбора ГВС находится на расстоянии не более 7–8 м, то линией рециркуляции ГВС можно пренебречь. При использовании линии рециркуляции ГВС особое внимание надо уделить монтажу труб горячей воды и трубы рециркуляции. Монтаж этих труб должен быть выполнен по правилам монтажа систем отопления, т.е. должен соблюдаться технологический уклон этих труб в сторону последнего водоразборного крана. Если труба горячей воды и рециркуляции проходит через «ворота», т.е. обходит дверной проем, то в верхней части этих «ворот» надо установить автоматические воздухоотводчики, т.е. следует предусмотреть удаление воздуха из труб во всех возможных местах его скопления. В противном случае линия рециркуляции работать не будет или будет работать не должным образом. Схема ГВС проточного типа Схему ГВС проточного типа как правило применяют на производствах для технологических линий, которые используют постоянный разбор ГВС. В качестве нагревательного элемента ГВС используются теплообменники разных типов (пластинчатые, трубчатые и др.), однако большую популярность завоевали теплообменники пластинчатого типа. Пластинчатые теплообменники малогабаритные по сравнению с бойлером и более эффективные, они используются практически во всех областях промышленности, где требуется провести теплообменный процесс. Конструкция пластинчатого теплообменника содержит набор гофрированных пластин, изготовленных из коррозионно-стойкого материала, с каналами для двух жидкостей, участвующих в процессе теплообмена. Пакет пластин размещен между опорной и прижимной плитой и закреплен стяжными болтами. Каждая пластина пластинчатого теплообменника снабжена прокладкой из термостойкой резины, уплотняющей соединение и направляющей различные потоки жидкостей в соответствующие каналы. Необходимое число пластин определяется в соответствии с температурой, расходом воды и допустимой потерей напора. Пластинчатые теплообменники бывают разборные и паяные, они изготавливаются из нержавеющей стали, что позволяет их использовать в течение многих лет. Типовая схема подключения пластинчатого теплообменника к теплоносителю и ХВС показана на рис. 2. Работа схемы для приготовления горячей воды осуществляется следующим образом. По первичной стороне теплообменника установлен насос со своим смесителем и сервоприводом. Температуру ГВС измеряют ПИД-регулятором К8, при пониженной температуре ГВС ПИД-регулятор подает сигнал на открытие смесителя, а при повышенной — на закрытие. Принцип ПИД-регулирования состоит в следующем. Измеряемая температура ГВС сравнивается с уставкой (например, уставка равна 55–60°С), и чем выше разница между измеренной температурой и заданной уставки, тем больше по времени прибор К8 выдает сигнал на закрытие смесителя. По истечении установленного времени на измерение прибор К8 снова измеряет температуру ГВС и сравнивает ее с уставкой, разница температуры уменьшилась и прибор выдает более короткий по времени сигнал на закрытие смесителя. Методом динамического приближения измеренная температура ГВС и уставки совпадут, ПИД-регулятор перестанет выдавать управляющие сигналы на смеситель. То же самое регулирование происходит и при пониженной измеренной температуре ГВС относительно уставки, в этом случае ПИД-регулятор будет выдавать сигнал на сервопривод для открытия смесителя. При любом возмущении температуры ГВС ПИД-регулятор возобновит свою работу для получения требуемой температуры ГВС. При таком регулировании происходит смешивание горячей воды, поступающей от котла, и обратной воды, поступающей от теплообменника, таким образом поддерживается постоянная температура ГВС. Ввод ХВС на теплообменник осуществляется через обратный клапан, он предотвращает «уход» ГВС во время исчезновения ХВС. На входе в теплообменник до его запорной арматуры установлен аварийный сбросной клапан К4, который защищает теплообменник от высокого давления, и установлена расширительная емкость закрытого типа К5, для компенсации температурных расширений воды. Рециркуляция ГВС осуществляется от последнего водоразборного крана. Схемы приготовления ГВС на теплообменниках должны работать только с линией рециркуляции, в редких случаях линия рециркуляции не используется. Для работы линии рециркуляции на ней установлен насос К3. Во время разбора горячей воды проток воды V1 идет от ХВС, когда нет разбора горячей воды, проток воды V2 идет с линии рециркуляции. Мы рассмотрели схему для приготовления ГВС на теплообменнике с регулированием температуры по первичной стороне теплообменника. На базе этой схемы существуют и ее разновидности, т.е. с регулированием температуры по вторичной стороне теплообменника. Эта схема показана на рис. 3. Преимуществом этой схемы является то, что диаметр труб по вторичной стороне теплообменника как правило меньше диаметра труб, используемых на первичной стороне теплообменника. Это снижает стоимость сервопривода и незначительно упрощает монтаж. Кроме того, схема с регулированием температуры ГВС по вторичной стороне теплообменника позволяет получить несколько разных температур с одного теплообменника (рис. 4). Монтаж труб ГВС должен быть выполнен по правилам монтажа систем отопления, т.е. должен соблюдаться технологический уклон этих труб в сторону последнего водоразборного крана. Если труба горячей воды и рециркуляции проходит через «ворота», т.е. обходит дверной проем, то в верхней части этих «ворот» надо установить автоматические воздухоотводчики, т.е. следует предусмотреть удаление воздуха из труб во всех возможных местах его скопления. В противном случае линия рециркуляции работать не будет или будет работать не должным образом. Схема ГВС комбинированного типа Схему ГВС комбинированного типа (т.е. проточный + накопительный водонагреватели) как правило применяют на производствах для технологических линий, которые используют постоянный и периодический пиковый разбор ГВС (рис. 5 и 6). В качестве нагревательного элемента ГВС используется проточный теплообменник. Бойлер используется как накопитель тепловой энергии для пикового разбора ГВС. Теплообменник в бойлере не используется, поскольку он более инертный, чем теплообменник проточного типа. Схема, показанная на рис. 5, соответствует работе проточного теплообменника с регулированием по первичной стороне теплообменника (см. рис. 2), а схема, показанная на рис. 6, соответствует работе проточного теплообменника с регулированием по вторичной стороне теплообменника (рис. 3). При регулировании по вторичной стороне теплообменника также возможно получить разные температуры ГВС, для этого достаточно усовершенствовать схему, как показано на рис. 4. Если схемы (рис. 5, 6) снабдить байпасными кранами, то появится возможность (с ухудшением качества ГВС) для «горячей» ревизии проточного и накопительного теплообменника. Требования к монтажу труб ГВС остаются прежними.
