Кран со встроенным в затвор фильтром
Новинка от компании Giacomini — кран-фильтр R701F — имеет минимальные габариты по сравнению с отдельными фильтром и краном, размещаемыми «в линию» (inline), и хорошо подходит для монтажа в ограниченном пространстве за счёт того, что фильтрующий элемент расположен непосредственно в затворе крана. Кран-фильтр заменяет один фильтр и один или два шаровых крана, в зависимости от системы, где он применяется. Для очистки фильтрующего элемента достаточно закрыть кран, открутить заглушку, вынуть и промыть сетку. При этом из системы сливается мизерный объём воды или теплоносителя — фактически только то, что содержится внутри шара — запорного элемента крана.

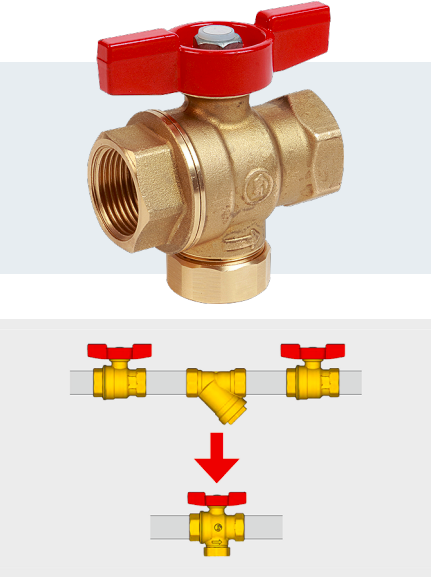

Кран-фильтр R701F
Краны-фильтры R701F имеют полный проход, максимальное рабочее давление 32 бар, температуру до 110°C и выпускаются в размерах ½″, ¾″ и 1″. Фильтрующий элемент выполнен из нержавеющей стали с ячейками 500 мкм. В качестве дополнения в кран-фильтр может быть установлен магнитный картридж P74M.
Грязевые фильтры с магнитами
Компания Giacomini выпускает косые фильтры грубой очистки в размерах от ½″ до 4″ из латуни с резьбовым соединением, а в размерах до Ду400 — модели с корпусом из чугуна с фланцевым соединением.

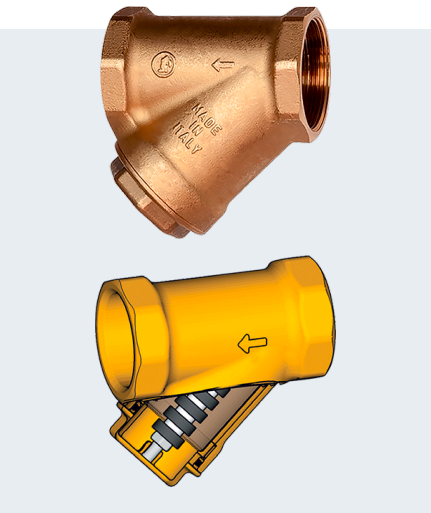

«Грязевой» латунный косой фильтр грубой очистки R74M с магнитом
Помимо стандартного исполнения, латунные модели выпускаются со встроенным магнитом — серия R74M, предназначенная не только для фильтрации твёрдых частиц, но и отделения магнитных примесей.
Кроме того, Giacomini поставляет отдельно магнитные картриджи P74M для дооборудования стандартных фильтров, в том числе уже установленных в систему.

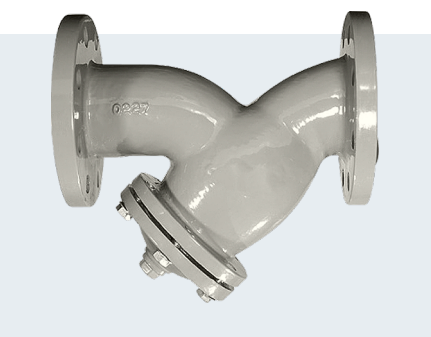

«Грязевой» чугунный косой фильтр R74F (размеры до Ду400) с фланцевым соединением
Комбинированный фильтр для настенных котлов
Модель R145XC представляет собой высокоэффективное фильтрующее устройство с магнитным картриджем для установки под настенными котлами. Фильтр выполнен из хромированной латуни и имеет корпус фильтрующей колбы из армированного полимера белого цвета, что позволяет гармонично разместить устройство сразу под котлом. Конструкция включает шаровой кран для перекрытия фильтра и его удобного обслуживания, а также обратный клапан в патрубке подключения к котлу.

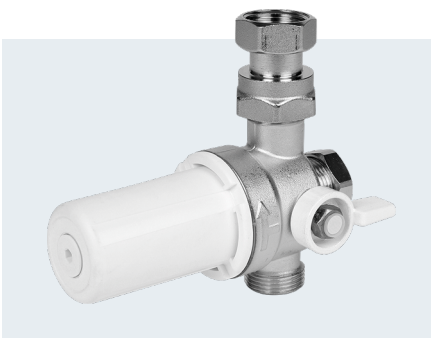

Комбинированный фильтр R145XC
Фильтр R145XC позволяет реализовать прямое и угловое подключение к трубам, имеет фитинг размером ¾″ с накидной гайкой для подключения к котлу.
Компактное устройство с тремя способами очистки
В колбовом фильтре-дешламаторе Giacomini R146C используются сразу три способа очистки теплоносителя: механический (при помощи сетчатого фильтра), магнитный, а также гидравлический — за счёт циклонного эффекта в колбе клапана.
Съёмный магнитный картридж и устройство самопромывки позволяет проводить очистку устройства, не отсоединяя его от системы, а запатентованная конструкция обеспечивает постоянный расход теплоносителя через колбовый фильтр-дешламатор R146C даже при 90% заполнении фильтрующего элемента.

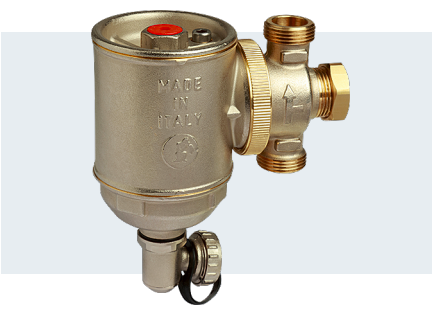

Компактный фильтр R146C
Устройство имеет компактные размеры и может устанавливаться, например, под настенным котлом, причём без увеличения габаритов места монтажа.
Запатентованная регулируемая конструкция соединения фильтра позволяет установить его на трубопроводе в горизонтальном или вертикальном положении при прямом или угловом подключении к трубопроводу.

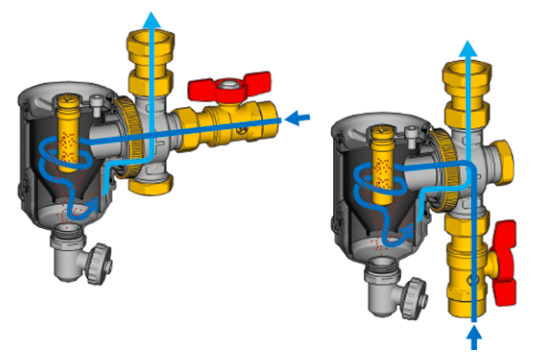

Принцип работы фильтра R146C
За счёт латунного корпуса достигается характеристика рабочего давления до 10 атм, а максимальная температура составляет +90°C. Размеры подключений — ¾″ или 1″, в зависимости от модели.
Магнитные сепараторы шлама
Для оборудования котельных большей мощности Giacomini выпускает колбовые фильтры — магнитные сепараторы R146M в размерах от ½″ до Ду150. Сетчатый фильтр, находящийся в колбе устройства, улавливает твёрдые частицы. Металлические магнитные примеси оседают на магнитный стержень, который расположен перпендикулярно потоку в центре колбы. Для очистки фильтра не требуется демонтировать какие-либо части — достаточно перекрыть поток, вынуть магнит из картриджа и произвести слив из колбы через кран, находящийся в нижней части колбы.

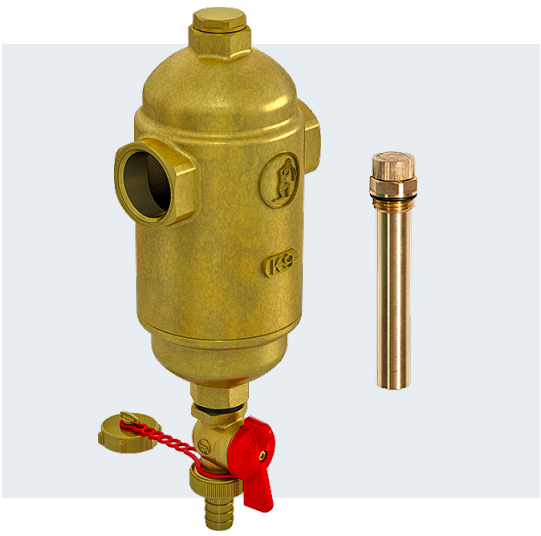

Дешламатор R146M и магнитный картридж P146M для дооборудования фильтров R146D
Помимо магнитных дешламаторов, Giacomini выпускает также магнитный картридж P146M для дооборудования стандартных колбовых фильтров R146D в магнитные фильтрующие устройства.
